本文介绍了PMT表的结构，通过一个实例展示了PMT如何存储节目信息，每个节目包含多个单元流，如MPEG2视频、音频和私有类型数据。同时，详细解析了PMT表格的定义和结构体。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

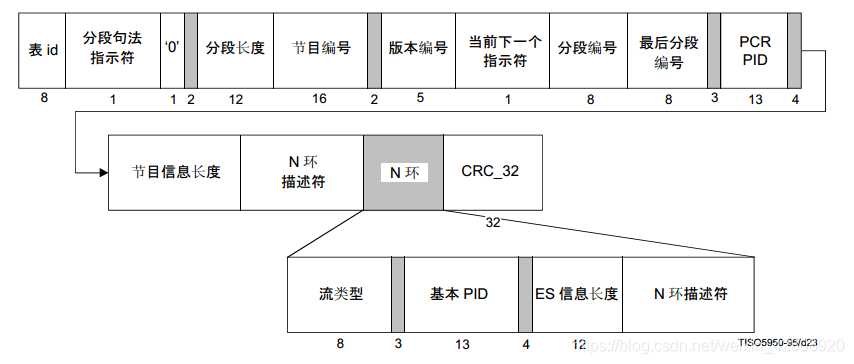

PMT表结构
在这里插入图片描述
PMT 表实例
在下图中，我们可以看到PMT表携带的基本信息。一共有四个section，是四张PMT表的信息；其中，每个section存储在一个PMT表中，对应了一个节目的信息。下面，我们以节目号为16398的节目为例进行分析。
在这里插入图片描述
下图可以看到，一共有3个单元流，每一个单元流都是组成这个节目的一个元素(或者说是分量)。可以看到，这个节目包含一个MPEG2的视频(stream_type=0x02)、一个MPEG2的音频(stream_type=0x04)以及一个私有类型(stream_type=0x06)的数据。
在这里插入图片描述


table_id	8bits	0x02：对于PMT，该字段置为0x02
section_syntax_indicator	1bits	：对于PMT，该字段置为1
0	1bits	0
reserved	2bits	–
section_length	12bits	0000 0001 0111：前两位置为00，该字段指示分段的字节数，由分段长度字段开始，包括CRC，其值不超过1021。
Program_number	16bits	0x 00 01：对应于PAT中的Program_nmuber。
reserved
