蒲公英异地组网方案——局域网对接、免费、不限速

前言

异地组网是将地理位置不同的局域网下所有网络设备互通，实现资源的共享和互联。无论是企业用户和个人用户都可以通过异地组网实现远程办公、数据共享。

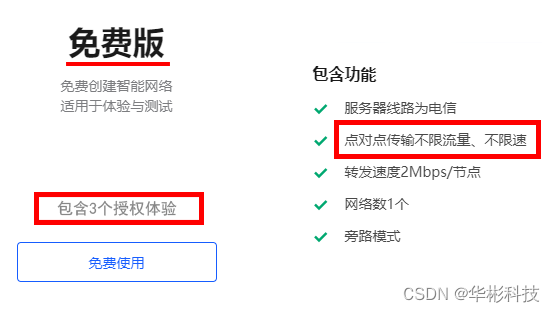

众所周知，蒲公英智能组网方案中，免费版支持了3台免费成员异地互访，但是在实际使用中，往往是整个局域网的所有设备都有访问需求，所以在此背景下，此篇文章顺势而生。

仅利用蒲公英智能组网方案中2台免费成员，实现异地局域网所有网络设备的互通。

tips：不限速是指形成点对点传输的情况下实现的，文末附测试结果。免费也是需要设备的，只不过可利用手头设备实现。

异地组网原理（★★）

一、底层原理概述

（一）在什么基础上实现的？

VPN+P2P：蒲公英智能组网方案会实现2台免费成员组成虚拟局域网（VPN），这2台免费成员可以连接组成(P2P)隧道技术进行通信。

（二）那些设备可以成为这2台免费成员？

可以是付费购买的2台蒲公英路由器，也可以是免费在手头设备上安装的蒲公英软件，如果你有这些：x86架构linux主机、群晖、斐讯N1、树莓派4等硬件，那么恭喜你，咱们可以进行下一步，本文标题中免费的含义也在于此。

（三）如何进行两地局域网对接的？（★）

想象：如果你的一台设备能做其他设备所不能事情，即有一台设备有特殊功能，比如去广告、网络管理、轻NAS、VPN……说到这里你恍然大悟了吧，可能有些童鞋还不懂，我继续说，把这台有特殊功能的设备ip地址当做网关，那么整个局域网的设备都能享受到这些特殊功能了，得了，揭晓谜底：这就是旁路由原理。

把这2台免费成员分别在各自局域网中充当旁路由，让各自局域网需要访问异地网络设备的数据进入旁路由，那么两地局域网设备就都实现了互通。

二、原理（★）

（一）“铺路”

安装蒲公英软件，搭建蒲公英虚拟局域网（VPN），打通隧道(P2P)。

（二）“导航”

网关（主路由和旁路由）添加静态路由。

异地组网实例

本文将以具体实例进行推演，大家可根据自身实际情况进行调整。

一、设备介绍及整体框架

公 司	旁路由	群晖NAS&Docker	群晖NAS安装Docker作为旁路由
	主路由	iKuai路由器	非必需，主路由
	用网设备	公司电脑等	用网设备
家 庭	旁路由	蒲公英P5	非必需，见备注
	主路由	TP-Link路由器	非必需，主路由
	用网设备	家庭电脑、电视等	用网设备

备注：旁路由可替换为x86架构linux主机、群晖、斐讯N1、树莓派4、蒲公英路由器等设备。

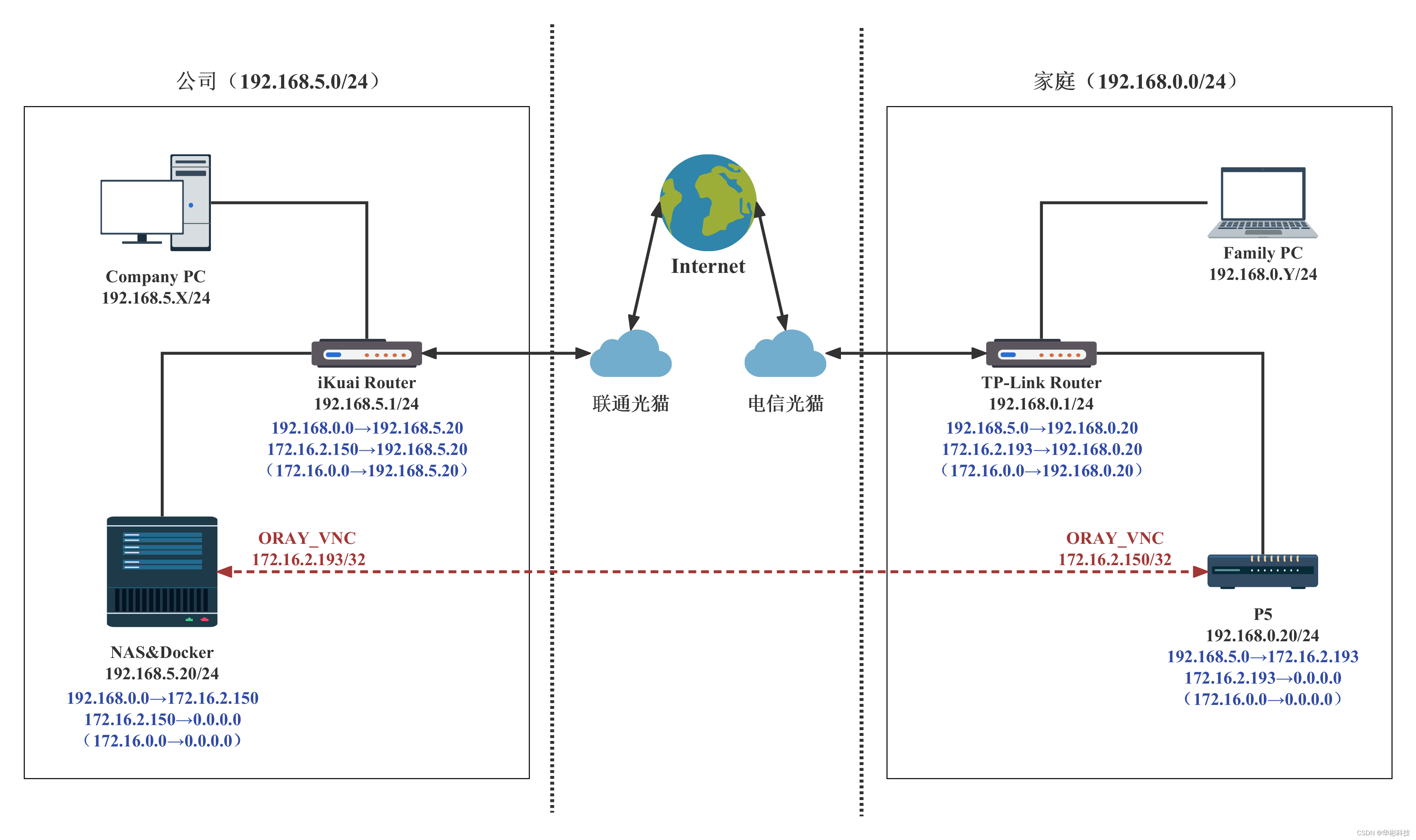

核心框架:

公司网段：192.168.5.0/24    主路由：192.168.5.1    旁路由：192.168.5.20

家庭网段：192.168.0.0/24    主路由：192.168.0.1    旁路由：192.168.0.20

蒲公英虚拟网卡：ORAY_VNC

蒲公英虚拟网段：172.16.0.0/16   （缺省网关:0.0.0.0）

公司旁路由虚拟IP:172.16.2.193

家庭旁路由虚拟IP:172.16.2.150

二、原理拆解（★★）

（一）“铺路”

——参考文献太多不在此赘述，如有困难请评论区留言

1.群晖NAS安装蒲公英客户端：http://t.csdnimg.cn/XrTo6

2.其他设备安装蒲公英客户端：https://pgy.oray.com/download

3.安装成功只需输入代码：

ifconfig | grep oray

只要出现oray_vnc网卡信息就算成功。

oray_vnc:flags = 4163 <UP,BROADCAST,RUNNING,MULTICAST>  mtu 1300

（二）“导航”（★）

tips：可略过此过程直接到（三）总结

“铺路”成功了，就叫蒲公英大路172.16.0.0/16吧，但是数据们并不走这条路，这是为啥呢？

提出问题

公司数据从公司电脑出发，要去家庭电脑访问，你说咋过去家庭电脑嘞？

分析问题

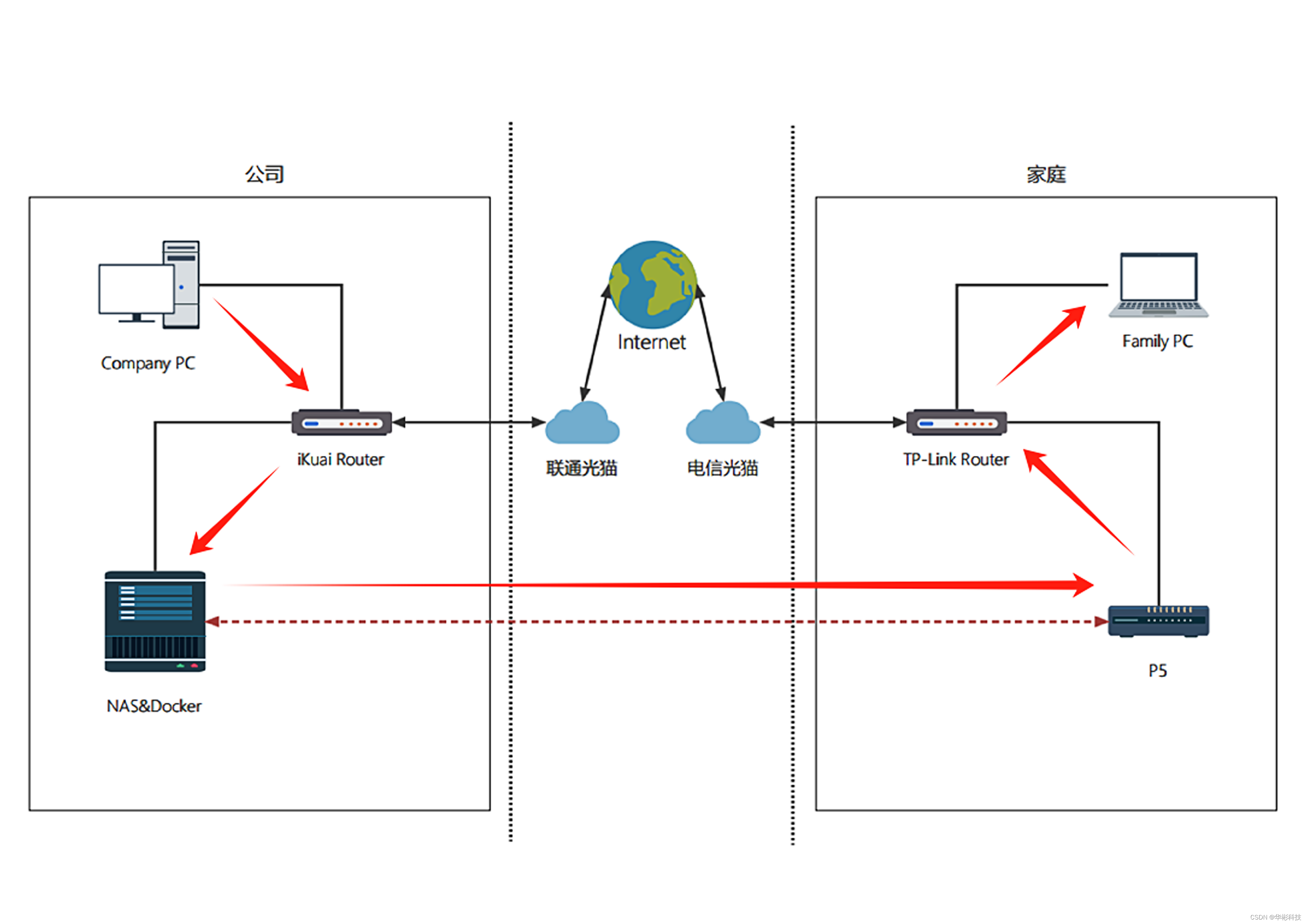

公司数据本地192.168.5.0/24，家庭电脑所在地192.168.0.0/24,也就是要去的地方不在本地，要想跨越地理位置访问，必须在本地添加要去的所在地的静态路由，在本地哪些地方添加呢，公司数据要去的具体路线如下：

1.找本地管事儿的ikuai路由器，在ikuai路由器添加静态路由，导航到群晖NAS；

2.在群晖NAS添加静态路由导航沿着蒲公英大路走到蒲公英P5；

3.在蒲公英P5所在地找到管事儿的TP-Link路由器，找到家庭电脑。over~

解决问题

1.找到本地管事儿的，公司数据走到了iKuai路由器这里。

iKuai路由器：“诶呀，你要去的地方不在本地，我给你送到群晖NAS（192.168.5.20）那里吧，他那修建了一个蒲公英大路172.16.0.0/16，估计可以到”

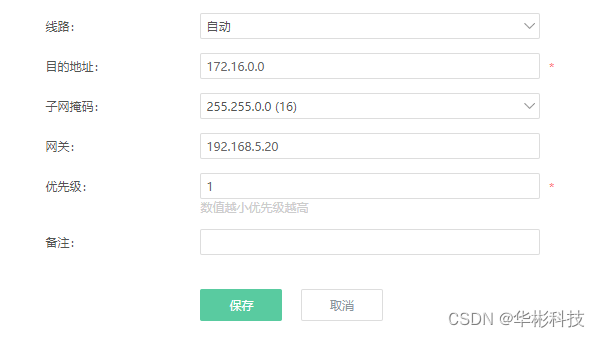

说着将下图添加到了路由表里：

——触发支线任务：iKuai路由器：“诶呀，从外地蒲公英大路172.16.0.0/16来的人，我也直接送到群晖NAS（192.168.5.20），让他处理”

说着将下图添加到了路由表里：

iKuai路由器：“ok，办完了，走你”一脚踹飞~

2.被iKuai路由器一脚踹到了群晖NAS这里。

群晖NAS：“呀呼，从我家门口刚修的这条蒲公英大路172.16.0.0/16走过去，让这条路的开发商oray_vnc引路，找到我邻居蒲公英P5（172.16.2.150），他在那边住，让他问问”

说着在自己的路由表里写下了这么一行代码添加到了路由表里：

route add -net 192.168.0.0 netmask 255.255.255.0 gw 172.16.2.150 dev oray_vnc

——触发支线任务：群晖NAS：“从外地蒲公英大路172.16.0.0/16来的人，我让他们直接找开发商oray_vnc，让他引路”

route add -net 172.16.0.0 netmask 255.255.0.0 dev oray_vnc

群晖NAS：“办完了，走吧”

3.到了蒲公英P5就到了家庭电脑的所在地，那想找家庭电脑那不是就如同访问本地一样轻松了。

哈哈，换个问法~

变式问题：家庭数据从家庭电脑出发，要去公司电脑访问。

解决问题：为对称写法，请自行抄写，谢谢~

这个过程如有其他见解或讨论，欢迎评论区留言~

（三）总结

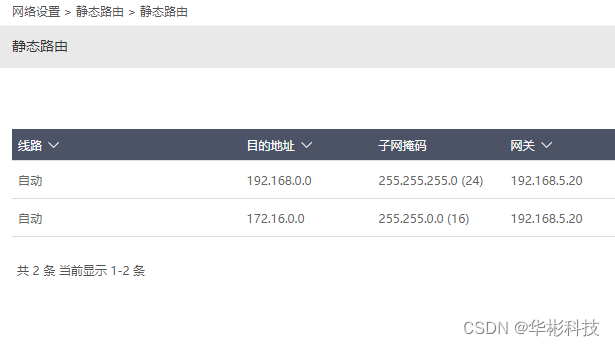

iKuai路由器

群晖NAS

admin@DSM:/$ route -n
Kernel IP routing table
Destination     Gateway         Genmask          Iface
172.16.0.0      0.0.0.0         255.255.0.0      oray_vnc
192.168.0.0     172.16.2.150    255.255.255.0    oray_vnc

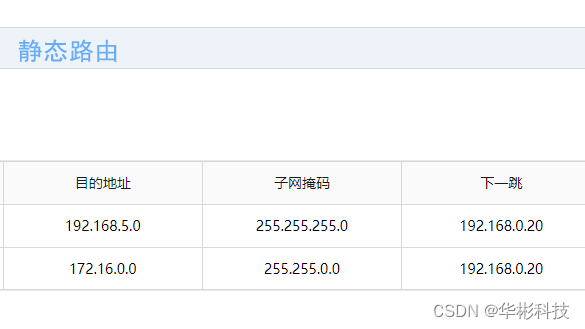

TP-Link路由器

蒲公英P5

P5-2210#route -n
Kernel IP routing table
Destination     Gateway         Genmask            Use Iface
172.16.0.0      0.0.0.0         255.255.0.0        oray_vnc
192.168.5.0     172.16.2.193    255.255.255.0      oray_vnc

tips：静态路由查漏补缺即可，有些系统已经自动添加。

异地组网部分问题

重启或重启网络服务静态路由消失，部分ip地址无法访问等问题，可以采用脚本的方法添加静态路由和防火墙规则。

参考：《linux添加永久静态路由和防火墙规则》http://t.csdnimg.cn/tSN52

无图无真相的吃瓜群众可以继续看~

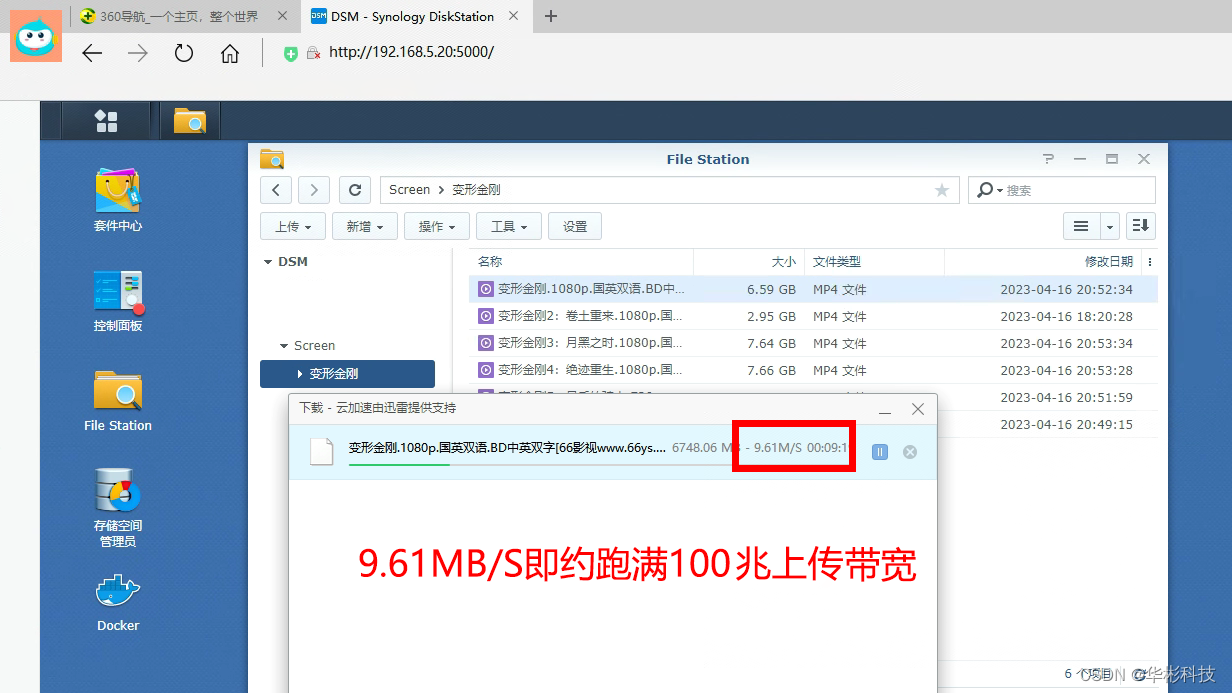

测试

由于此网络实际情况为家宽百兆上行，各位看官海涵~

能耐心看到这里的，thanks very much~
