华为eNSP综合实验：单臂路由、DHCP、RIP、OSPF、VLAN

前言

本实验为华为eNSP综合实验，为某学校相关课程期末考试真题，当时没有完全理解，现在由于工作需求，重新温习相关技术，于是想到用本实验来练练手，提升一下实验操作能力。

主要涉及交换机VLAN划分、trunk口放通vlan；路由器单臂路由配置、DHCP配置、RIP配置、OSPF配置以及路由引入。做下来遇到的都是些细节上的小问题，比如接口搞错了，复制命令的时候该改的地方没全部修改，最后是可能有个坑，Server1的IP在给出的拓朴图上是213.1.1.254/24，但是按照拓扑图来看Server1属于VLAN50，按照要求来讲VLAN50应该的213.1.20.240/28，我认为应该是出题老师的疏忽，Server1的IP应该指定为213.1.A.254/24，A是要求变化的位数（学号后两位），那么，Server1是静态IP，而PC7又要去DHCP获取IP地址，所以配置VLAN50的地址池的时候需要把213.1.A.254给他排除，不然PC7DHCP无法正确获取到IP地址。可能我的理解还不够吧，但是按照下面的配置来基本能够满足要求。最后，希望路过的大佬不吝赐教！！！灰常感谢！！！

欢迎各位讨论交流！需要考题和答卷的请移步资源。如有发现错误的，还请各位不吝指出，感谢！

---

试题

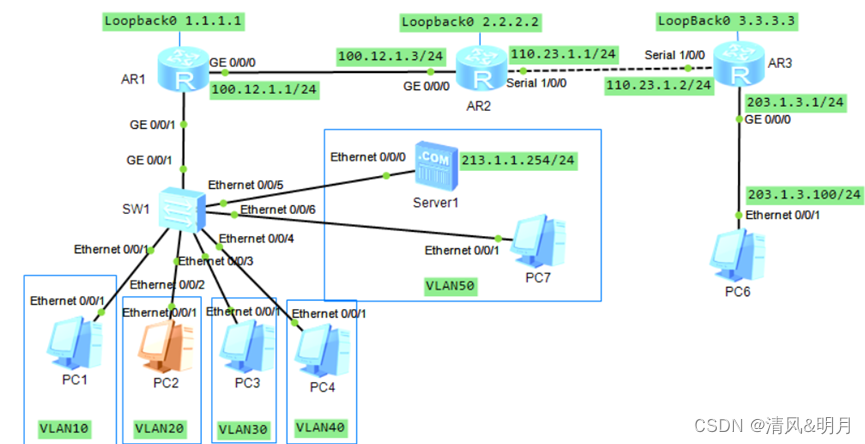

一、实验拓扑

二、实验设备

1.路由器AR1,AR2,AR3选用AR1220；在路由器AR2和AR3上添加一个模块（2SA，即2 端口的同异步WAN 接口卡），使路由器之间使用Serial相连；SW1使用S3700；

2.各路由器的各个接口所需IP地址已经在图上标出。

三、实验内容

1.假定给你的地址块是：213.1.A.0/24（其中A是你的学号的最后两位，如果为0x，只取x）；在交换机SW1上划分5个VLAN，其中VLAN10 , VLAN20 , VLAN30 , VLAN40 , VLAN50需要的IP地址数分别是100，50，20，8，8。请给出各VLAN相应的IP地址划分。（15分）

2.在AR1上配置DHCP服务器，并使用单臂路由实现VLAN10，VLAN20，VLAN30，VLAN40 , VLAN50这5个VLAN之间的互访，即能相互Ping通。（15分）

3.在AR1及AR2的环回接口LoopBack0、G0/0/0之间配置RIP路由协议。（10分）

4.在AR2的串口以及AR3所有接口之间配置OSPF动态路由协议；（10分）

5.在AR2上配置路由引入，将RIP引入OSPF，OSPF引入RIP；（5分）

6.使用所有网络之间的互通。（5分）

---

我的答卷

一、拓扑图

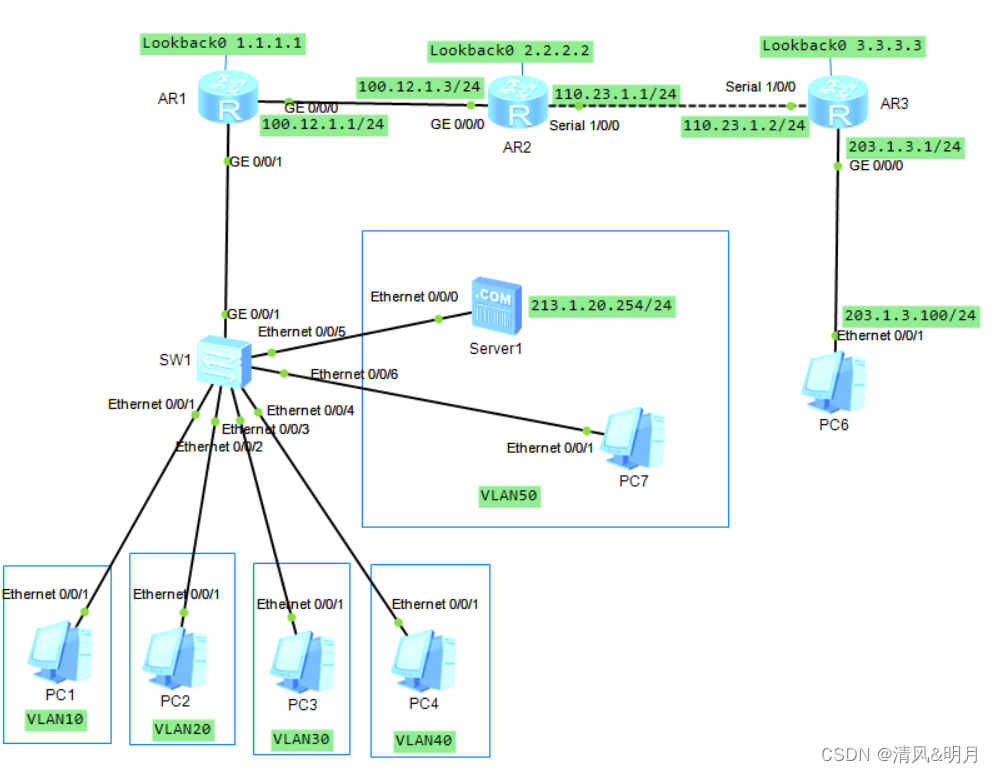

你采用的拓扑图

二、提交内容

1.IP地址规划方案

（1）各网段的IP地址规划情况（4分）

网段	起始地址	结束地址	掩码
VLAN10	213.1.20.1	213.1.20.126	255.255.255.128
VLAN20	213.1.20.129	213.1.20.190	255.255.255.192
VLAN30	213.1.20.193	213.1.20.222	255.255.255.224
VLAN40	213.1.20.225	213.1.20.238	255.255.255.240
VLAN50	213.1.20.241	213.1.20.254	255.255.255.240

（2）各设备间连接规划（3分）

设备1	接口	接口	设备2
PC1	-	Ethernet 0/0/1	SW1
PC2	-	Ethernet 0/0/2
PC3	-	Ethernet 0/0/3
PC4	-	Ethernet 0/0/4
PC7	-	Ethernet 0/0/6
Server1	-	Ethernet 0/0/5
AR1	GE 0/0/0	GE 0/0/0	AR2
AR2	Serial 1/0/0	Serial 1/0/0	AR3

要求：与题目中的拓扑图上标注一致，表中有“-”表示不用填写

（3）各设备的IP地址设置（5分）

设备	接口	IP地址	网关地址	掩码
AR1<
