msm8909的摄像头调试记录

MSM8909摄像头调试记录

前言

​ 最近因为项目需要，客户需要用到摄像头的功能，与硬件沟通确认选型OV8858的摄像头资源，本人也是第一回进行摄像头相关驱动移植于调试，其间也遇到很多的坑，为了方便后面的查阅，或者方便其他同行学习，故此记录一下。

关于硬件的位置摆放

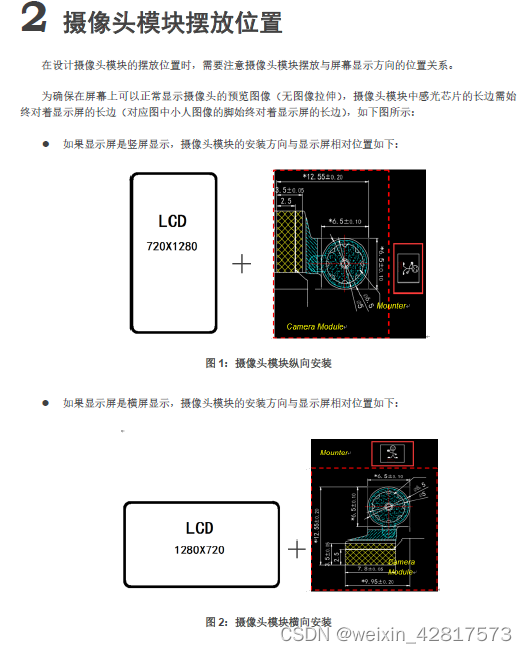

见此图，可能不是很明白，这里解释一下，手机版类型的设备，摄像头的放置需要直立，PAD这样的设备需要横放，其原因是摄像头的扫屏时序需要与LCD的扫屏时序平行。

摄像头树立

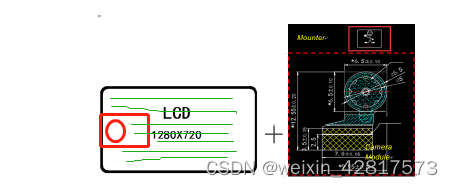

摄像头横放

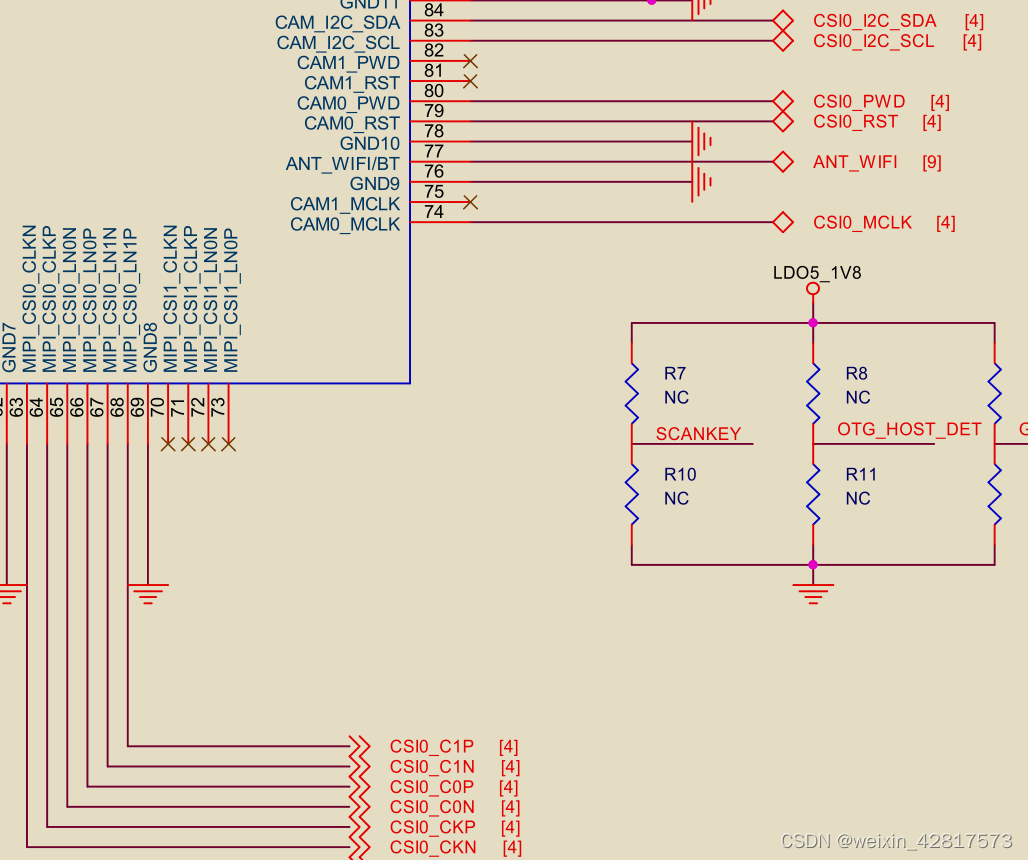

原理图

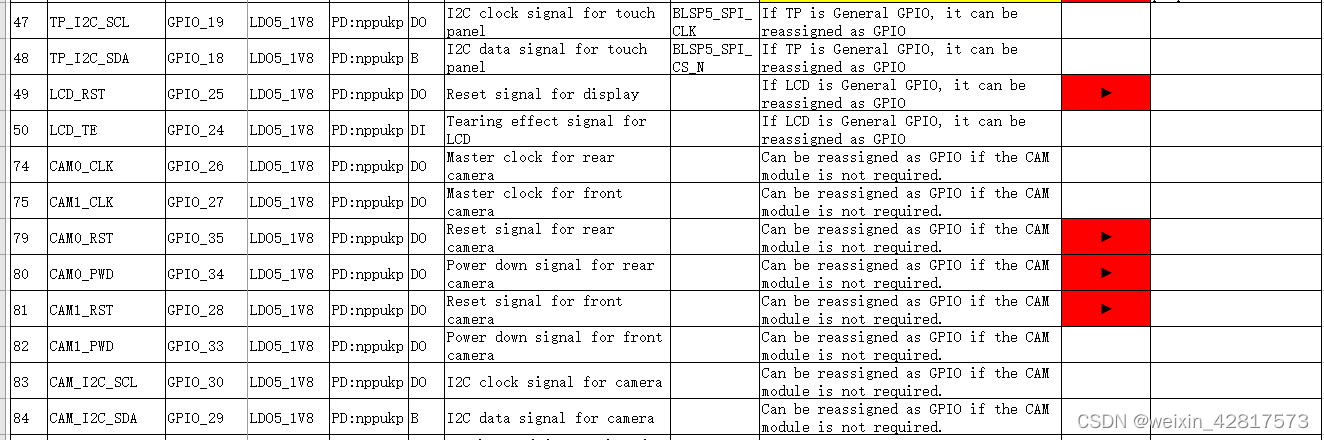

GPIO

底层电路信号的配置

根据原理图与GPIO的引脚设置来配置相关dtsi。

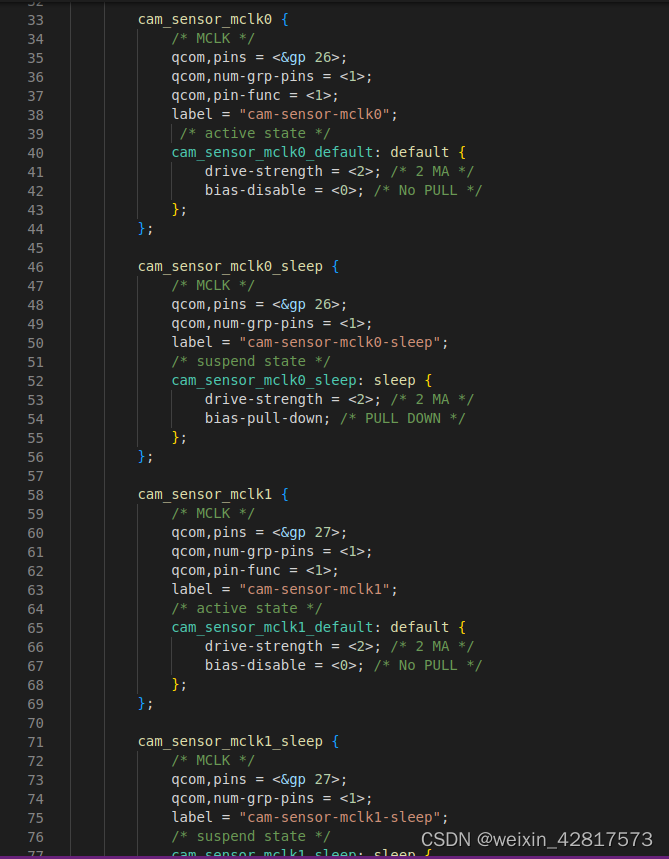

1、code kernel/arch/arm/boot/dts/qcom/msm8909-pinctrl.dtsi

上一步配置完GPIO引脚后，下一步需要进一步配置摄像头的一下驱动层了

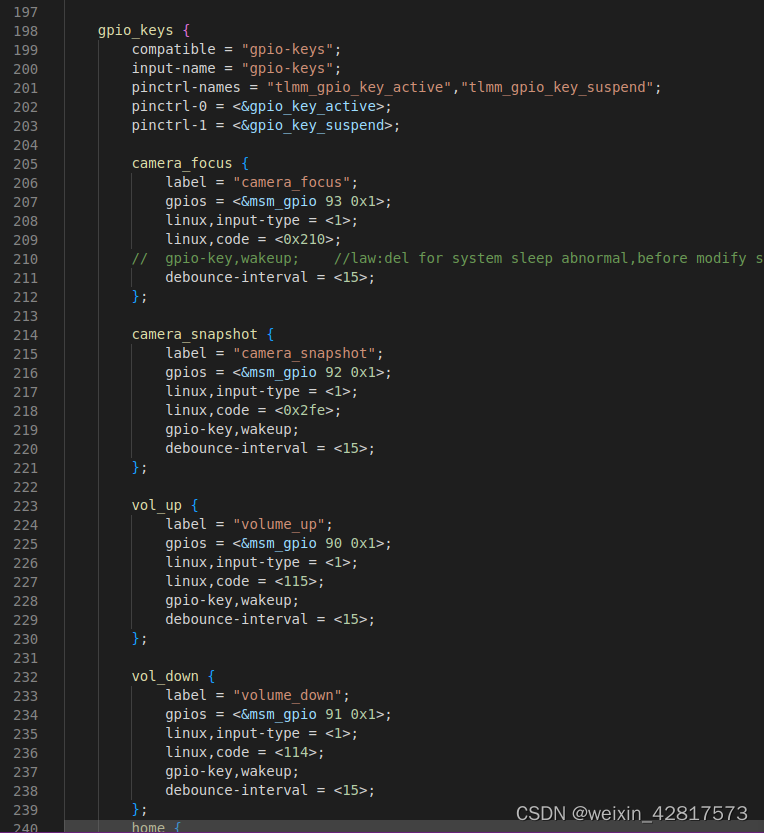

2、code kernel/arch/arm/boot/dts/qcom/msm8909-mtp.dtsi

配置完引脚、状态等信号后，接下来需要配置摄像头的一下电源外围了。

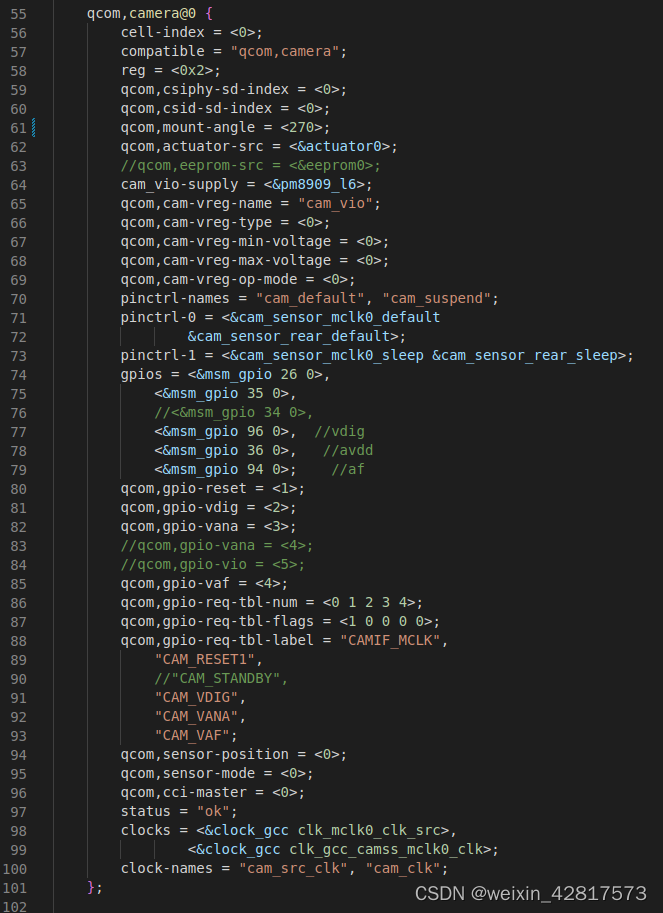

3、code kernel/arch/arm/boot/dts/qcom/msm8909-camera-sensor-mtp.dtsi

VCAMA	AVDD,模拟供电，给主感光区和ADC部分供电，2.8V
VCAMD	DVDD，数字供电，主要给ISP供电，1.2V
VCAM_IO	VDDIO，数字IO供电，主要给IIC部分供电，1.8V
VCAM_AF	自动对焦马达供电
RESET	复位引脚
PDN	工作状态引脚
CMMCLK	时钟引脚
SCL,SDA	IIC接口
RCN,RCP	MIPI时钟接口
RDN0,RDP0	MIPI数据接口通道

摄像头的驱动程序移植

​ 准备厂商提供的摄像头驱动程序（一般可以去vender/qcom/proprietary/mm-camera/mm-camera2/media-controller/module/sensor/sensor_libs中查看，这样就不用额外准备）。

​ code vender/qcom/proprietary/mm-camera/mm-camera2/media-controller/module/sensor/sensor_libs/ov8858_q8v19w/ov8858_q8v19w_lib.c

1、根据手册、或者msm8909-camera-sensor-mtp.dtsi文件中配置的情况修改。

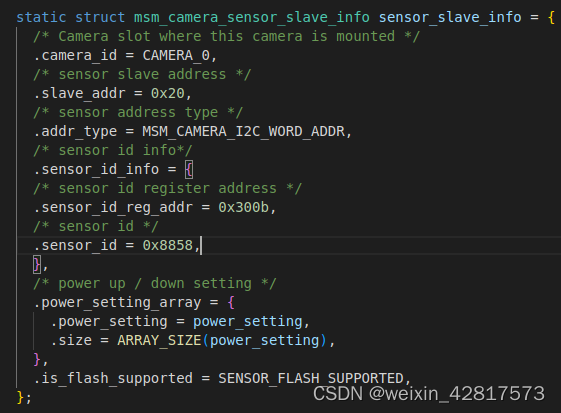

2、修改IIC的地址，这个需要和厂商沟通，还有硬件的配置，默认的是0x6C,我的是0x20

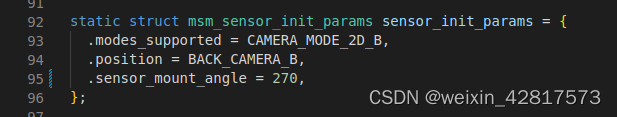

3、如果需要更改摄像头的成像方向，该如下的位置即可，摄像头的成像方向选哟180°的旋转，不能90°

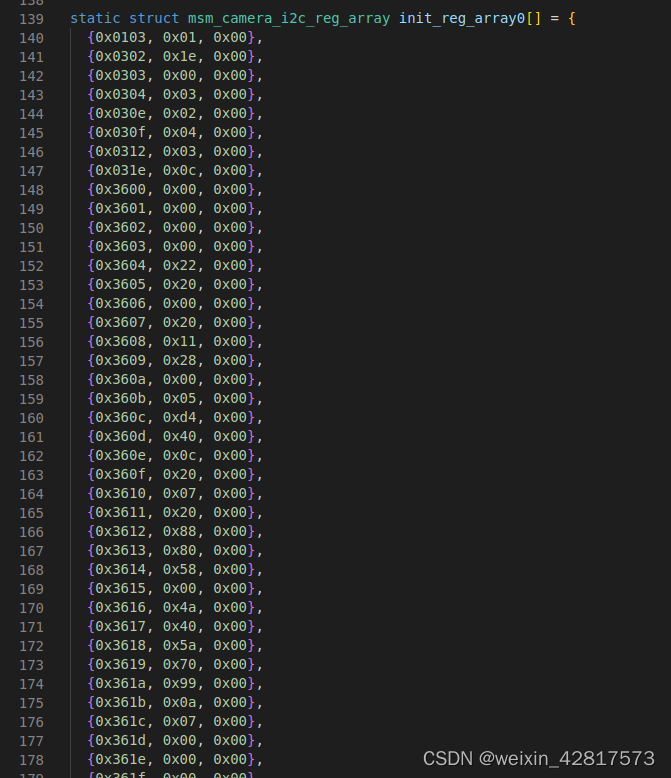

4、若是摄像头的成像色泽有问题，则需要厂商优化，或是提供优化完的寄存器值，进行替换
