屏幕背光闪烁

1、背景

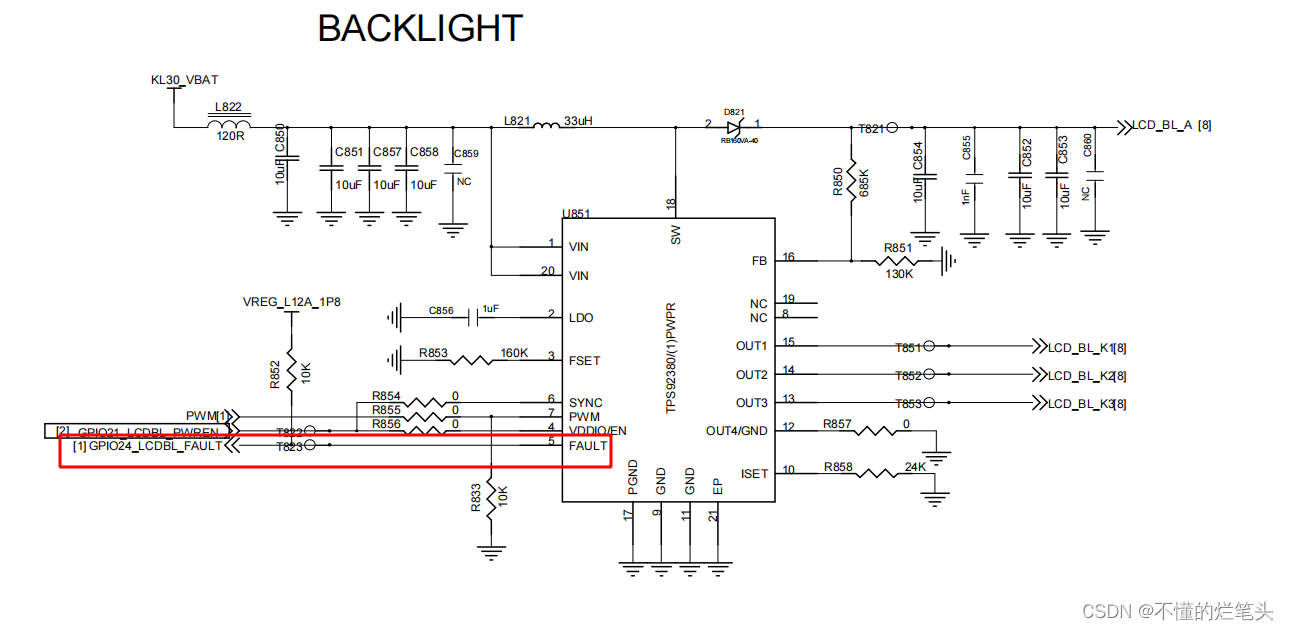

由于硬件所选 背光芯片 在调到最大背光时出现闪烁不稳定的问题，需要监控背光芯片 IC/ TPS92380 的 lcdbl_fault gpio 引脚，该引脚正常 对外输出为高，异常为低，恢复正常会主动为高。该 IC 芯片走 pwm 控制背光。

2、解决方式

• 通过中断的方式监控该 ic 的 lcdbl_fault gpio 引脚

• 应用层设置背光最大的亮度值时，驱动层需要降低为实际最大输出值的90% ,以延长背光ic芯片的使用寿命。

3、pwm的简单介绍和应用

3.1 介绍

脉冲宽度调制（简称脉宽调制，通俗的讲就是调节脉冲的宽度。全称: Pulse Width Modulation），是电子电力应用中非常重要的一种控制技术。理解TA之前我们需要了解一下介个概念：

脉冲周期(T): 单位是时间，比如纳秒（ns）、微妙（μs）、毫秒（ms）;
脉冲频率(F): 单位是赫兹Hz、千赫兹（kHz）等，与脉冲周期成倒数关系，F=1/T；
脉冲宽度(W): 简称“脉宽”，是脉冲高电平持续的时间。单位是时间比如纳秒微妙毫秒等;
占空比(D): 脉宽除以脉冲周期的值，百分数表示，比如50%。

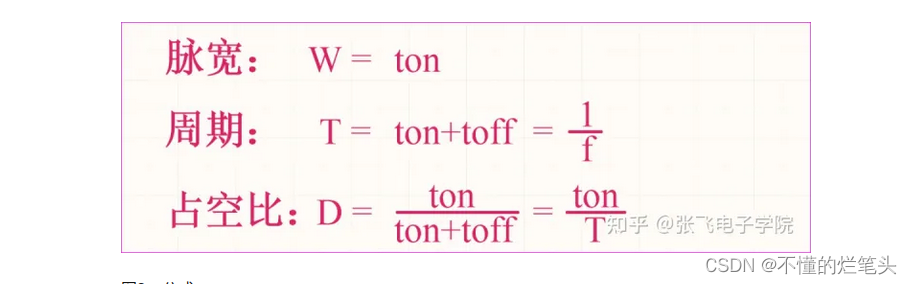

以上几个概念之间的关系如下：

3.2 应用

工程应用中的PWM波是幅值、周期（或频率）不变，脉宽（或占空比）可调的脉冲波。例如 如果我们想要控制一个直流电机的转速，我们可以通过改变其两端电压即可；但是该种方法有很大的局限性，可调直流电源构造复杂、成本高昂，应用起来很不现实。所以我们采用另外的控制方式：电压源→驱动器→直流电机，电压源提供直流电压，不同的驱动器控制不同的直流电机，应用非常灵活。其中驱动器对电机的调速控制就是利用PWM。
可调直流电源控制与PWM控制都能调速，那么它们有什么相同之处呢？

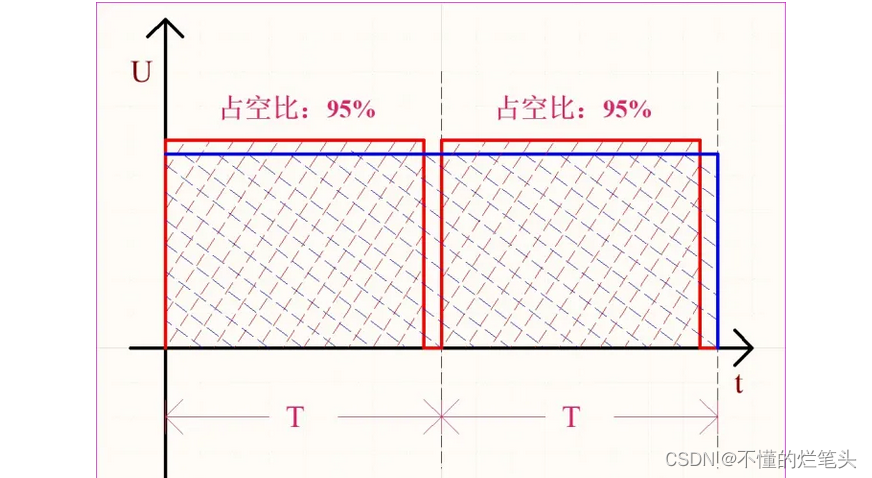

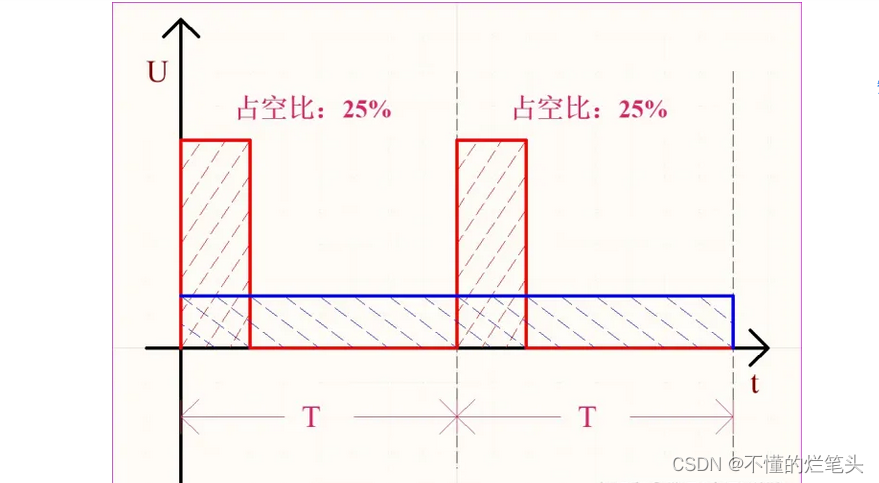

电机为某相同转速时，红色代表驱动器输出幅值不变的PWM波，蓝色代表可调直流电源输出的电压。两者都是直接作用到负载。

有上面的图片得知：
当PWM波的占空比越大时，所对应的直流电压与PWM波的幅值越接近；反之与0V越接近；周期的红色PWM波脉宽下的矩形面积之和与蓝色直流电压的面积相等，即伏秒积相等：U红(幅值) × ton = U蓝 × T ，两端同时除以T，得到如下关系式：U红(幅值) × 占空比 = U蓝 。
例如当PWM波的幅值为24V，占空比为50%时，与直流电压12V作用到电机上所产生的效果是一模一样的，即速度相同；即24V×50%=12V。另外，既然满足这个关系，那PWM波的频率是不是可以随意了，答案当然不是，频率太低会导致电机运转不畅，振动大，噪音大；频率太高会导致驱动器开关损耗较大，甚至有电机会啸叫而不转的情况。一般1k~30k的PWM频率较为普遍，几百Hz的也有，实际上还是根据电机功率在测试时确定合适的PWM频率范围为宜。
这里只是 介绍了 pwm 在电机中的应用，当然了我们这里所说的背光调节也是其中的一种应用，其原理都是一样的。

4、实际操作

4.1、设备树配置

&qupv3_se5_i2c {
›   icn6202@2d{
›   ›   compatible = "chipone,icn6202";                                                                                                                                                              ›   ›   reg = <0x2d>;
›   ›   reset-gpio = <&tlmm 90 0>;
›   ›   bl-fault-gpio = <&tlmm 24 0>;
›   };
};

4.2、驱动中实现

bl_fault_gpio = of_get_named_gpio(np, "bl-fault-gpio", 0);
if(!gpio_is_valid(bl_fault_gpio)) {
	dev_err(dev, "gpio is invalid");
	return -1;
}
bl_fault_irq = gpio_to_irq(bl_fault_gpio);
ret = request_threaded_irq(ts->irq, NULL, bl_check_fault_interrupt,IRQF_TRIGGER_FALLING | IRQF_ONESHOT | IRQF_NO_SUSPEND,client->dev.driver->name, ts);
if (ret < 0) {
›   dev_err(dev," request irq failed");
›   goto exit_failed;
}
static irqreturn_t bl_check_fault_interrupt(int irq, void *dev_id)
{
   disable_irq_nosync(irq);
	 dev_err(dev, " TPS92380  bl Ic error ");
   return IRQ_HANDLED;
}

4.3、调整背光的最大值

考虑到延长背光IC 的使用寿命，将用户态的背光最大值调整为实际最大值的90%。

static int dsi_panel_update_pwm_backlight(struct dsi_panel *panel, u32 bl_lvl)
{
›   bl = &panel->bl_config;
›   if (!bl->pwm_bl) {                                                                                                                                                                                        ›   ›   pr_err("pwm device not found\n");
›   ›   return -EINVAL;
›   }
›   period_ns = bl->pwm_period_usecs * NSEC_PER_USEC;
›   duty = bl_lvl * period_ns;
›   duty /= bl->bl_max_level;
›   pr_err("[%s] pwm config, duty=%d, period_ns=%d %d\n",panel->name,duty,period_ns, bl_lvl);
		// 在调用 pwm_config 设置背光前  ，判断如果 bl_lvl / bl->bl_max_level = 1 将 duty = period_nx * 90%
›   if((bl_lvl / bl->bl_max_level) == 1){
›   ›   duty = 9 * period_ns / 10;
›   }
›   rc = pwm_config(bl->pwm_bl, duty, period_ns);
›   if (rc) {
›   ›   pr_err("[%s] failed to change pwm config, rc=\n", panel->name,
›   ›   ›   rc);
›   ›   goto error;
›   }
}
