一、安全状态机

1、状态机组成

SSM（Safe State Machine）

控制流方面建模

原理：状态A在满足某个条件时会发生迁移，从当前状态A跳转到状态B，这个系统就是状态机

组成：状态（State） 和 迁移（Transition）

关系：操作符[1:n]状态机（嵌套/并行）[1:n]状态（迁移）

每个状态机内有且仅有一个初始状态，边框加粗表示

2、创建状态机

创建一个SCADE工程，创建操作符，双击操作符，打开建模框，使用下面左边的[New State Machine]创建一个SSM，使用右边[New State]为SSM添加状态

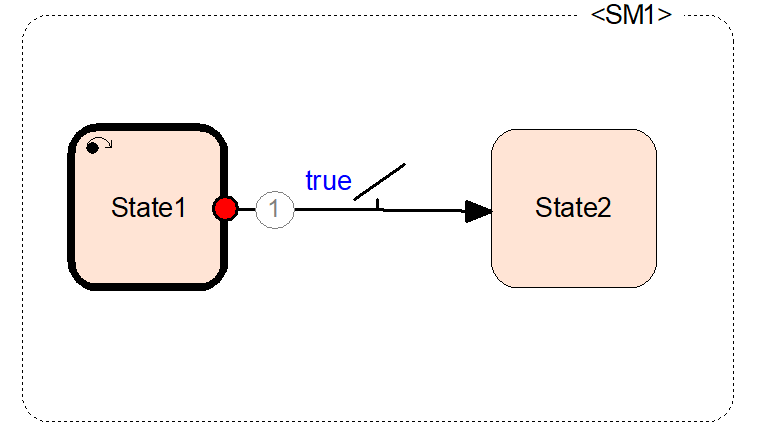

并可使用鼠标连线，添加迁移，创建完成状态如下：

二、状态的设置

1、初始状态和终止状态

初始状态：加粗线框

终止状态：双线框

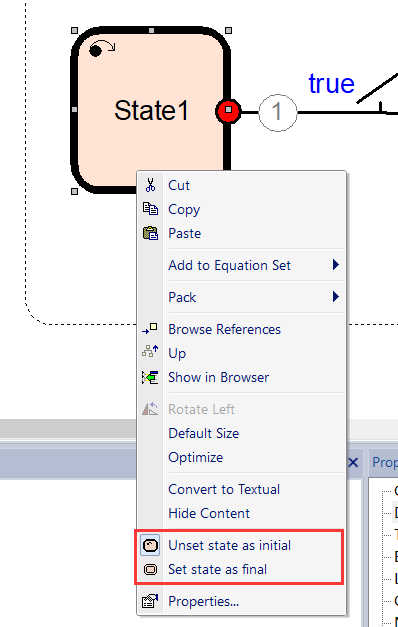

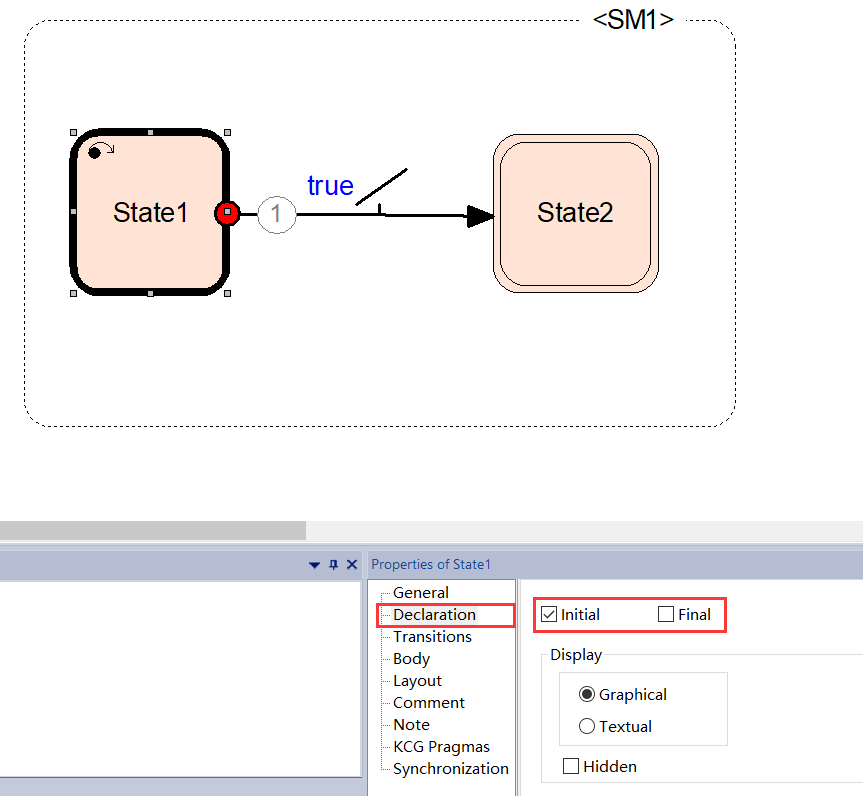

init和final状态切换

• 选中状态，右键

• 工具栏选中



• 属性[Declaration]勾选



2、状态的编辑

状态创建、状态属性设置

状态内行为设置

• 无行为逻辑

  没有添加行为逻辑（default）

• 嵌套基于模型设计的方式

  适用于状态布局范围完全可以容纳行为元素的情况

• 隐藏基于模型设计的方式

  适用于状态布局范围无法容纳行为元素的情况

• 嵌套SCADE文本设计的方式

  适用于控制行为便于用SCADE语言表达的情况

三、迁移的设置

1、迁移

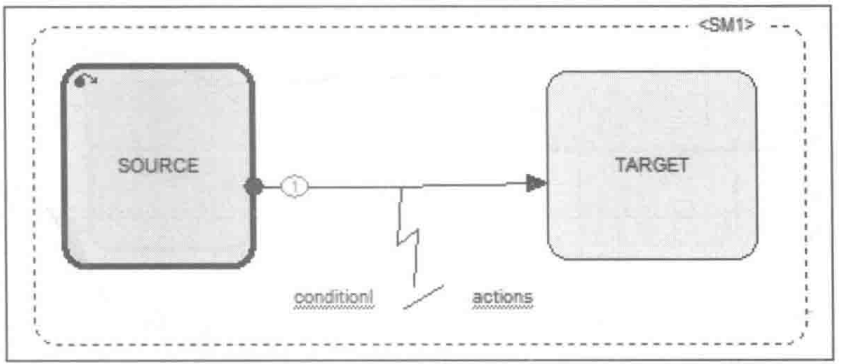

迁移用于实现从源状态到目的状态的跳转功能，其属性有 条件（Condition） 和 **行为（Actions）**组成

两属性通过[/]分割，左边为condition（布尔表达式），右边为行为（赋值语句）

• 条件

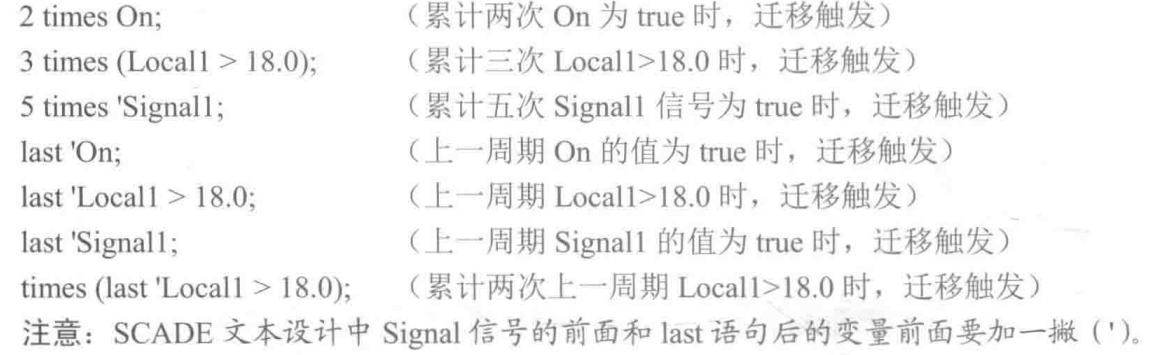

  布尔表达式，判断是否满足迁移条件，用于时序方面的控制，times，last关键字



• 行为

  赋值语句，必须以分号结尾，定义状态迁移的那个周期要完成的操作

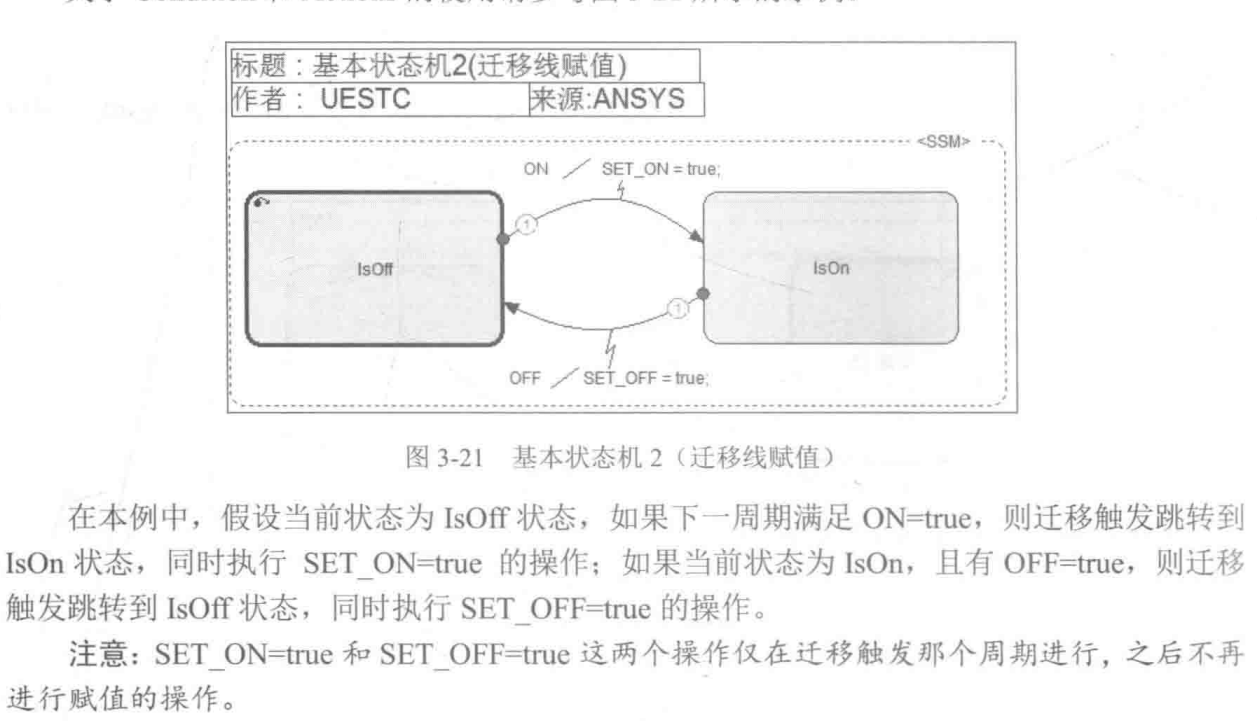

  注意区别迁移线上的赋值语句和状态内的赋值语句的区别

  ​ 位于状态内的赋值语句，只要该状态处于激活状态，每个周期都要运行

  ​ 处于迁移线上的赋值语句，只在迁移触发的那个周期运行



2、迁移的触发

触发条件：触发条件为真（true） 源状态在前一个周期处于激活状态

3、迁移和初始状态

• 第一周期初始状态的迁出迁移条件都不满足，则初始状态就是激活态
• 在之后的运行周期，初始状态和其他状态没有分别

4、迁移的编辑

• 创建一个迁移

• 迁移的属性

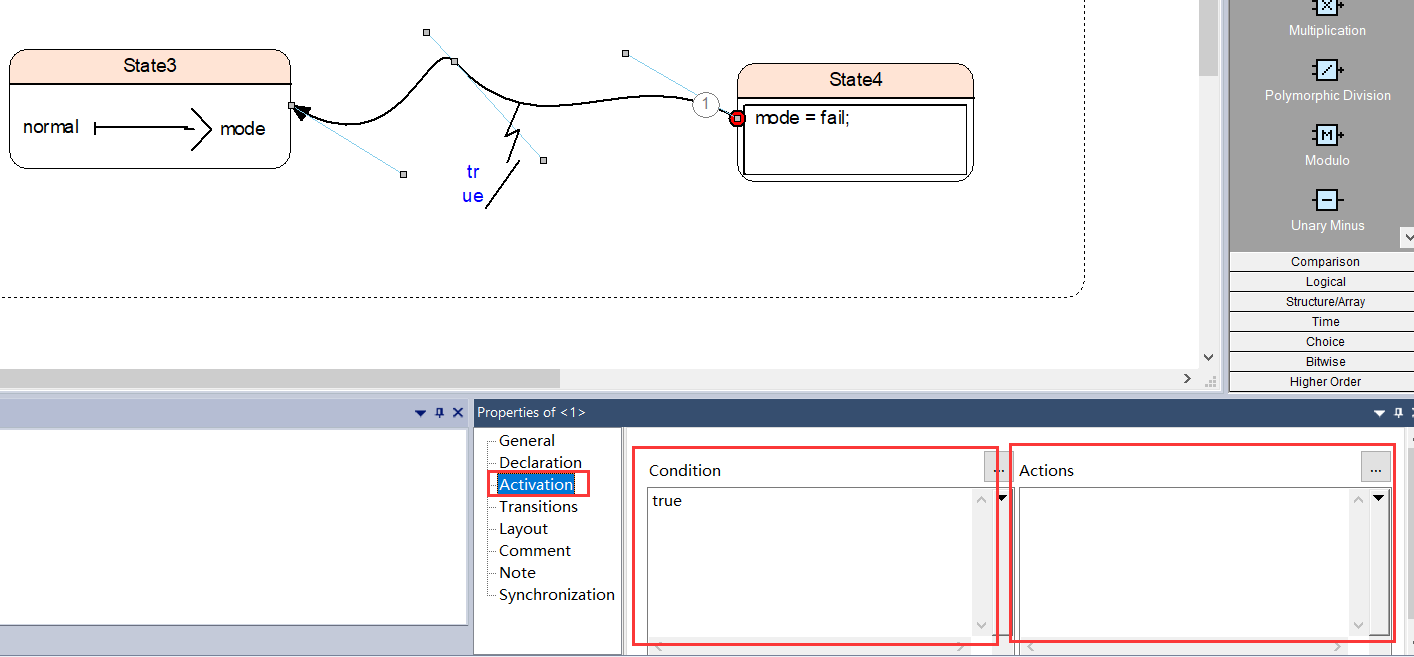

  选中迁移，在属性[Activation]中设置condition和Actions

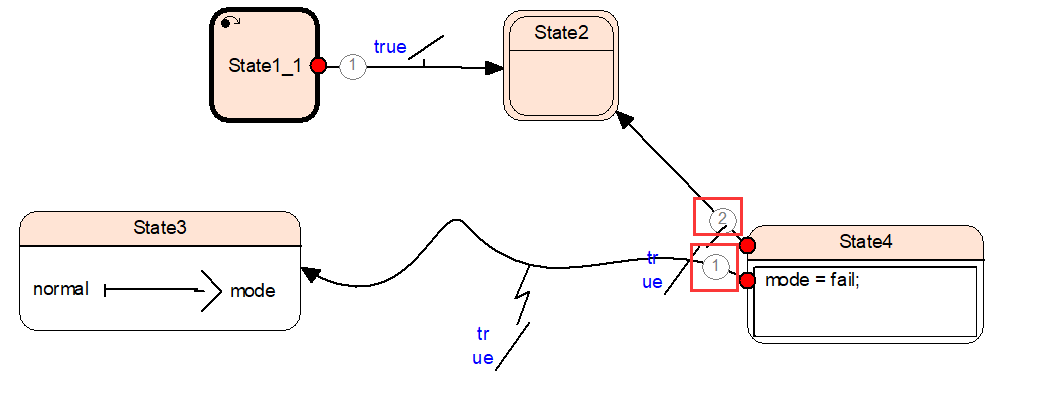

• 迁移的优先级

  当某状态多个迁移到其他状态的条件同时满足时，优先级最高的迁移触发

  迁移线上的数字即为优先级，数字越小优先级越高



  也可在属性中修改优先级



• 迁移的类型

  可通过工具条中三个符号进行设置



  • 强迁移

    迁移条件满足时，当前周期的源状态不再是激活态，而目标状态变为激活态

  • 弱迁移

    迁移条件满足时，当前周期的源状态依然是激活态，而目标状态变为非激活态

  • 同步迁移

    配合状态的终止符Final属性联合设计，达到同步功能

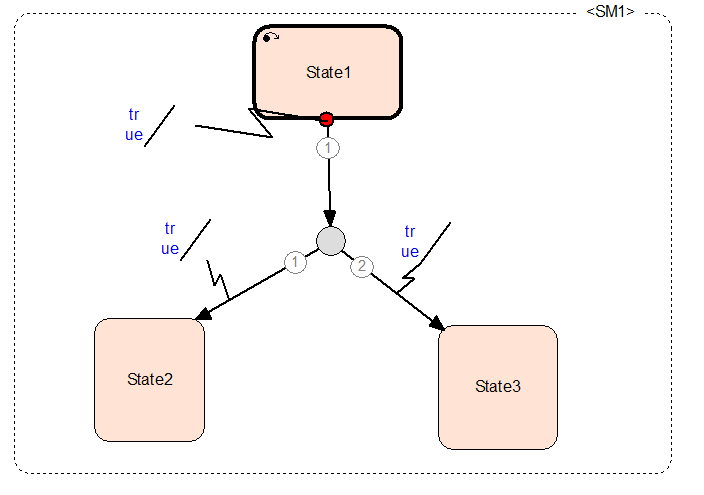

• 迁移的分叉

  将不同迁移标识的相同部分合并起来



• 迁移线形状

  曲线、直线

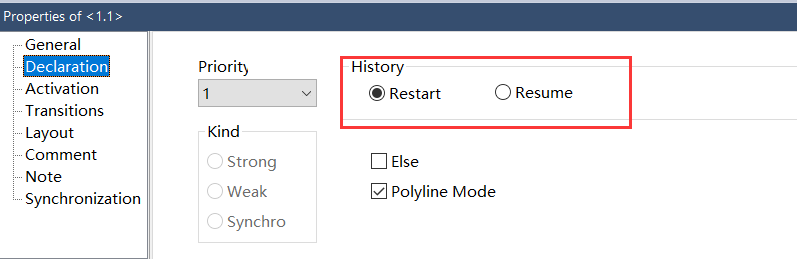

• 迁移的历史属性

  当再次回到某状态时，该状态的行为是重新开始（Restart）还是接着上一次离开之前的情况继续（Resume）

  可通过属性中[Declaration]进行设置



四、状态机中变量的隐式赋值

1、变量的隐式赋值

**目的：**简化模型设计

**Last：**只要没有显示赋值，便取上一周期的数值

**Default：**只要没有显示赋值，便取默认设置的数值（优先级更高）

设置方法

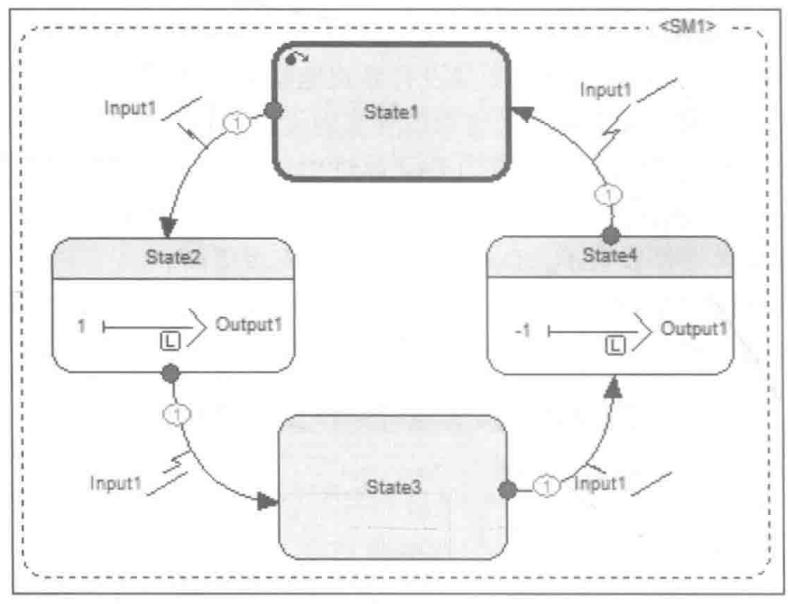

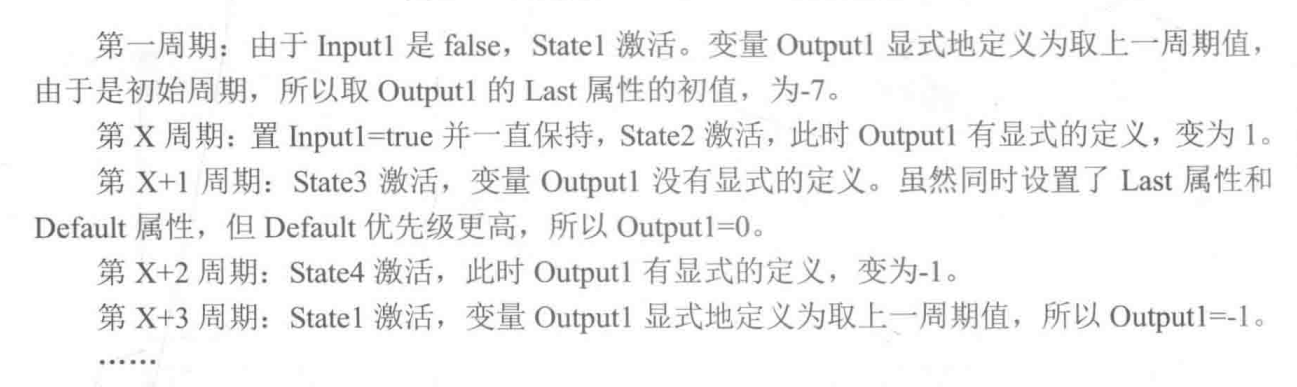

2、定义变量的Last值

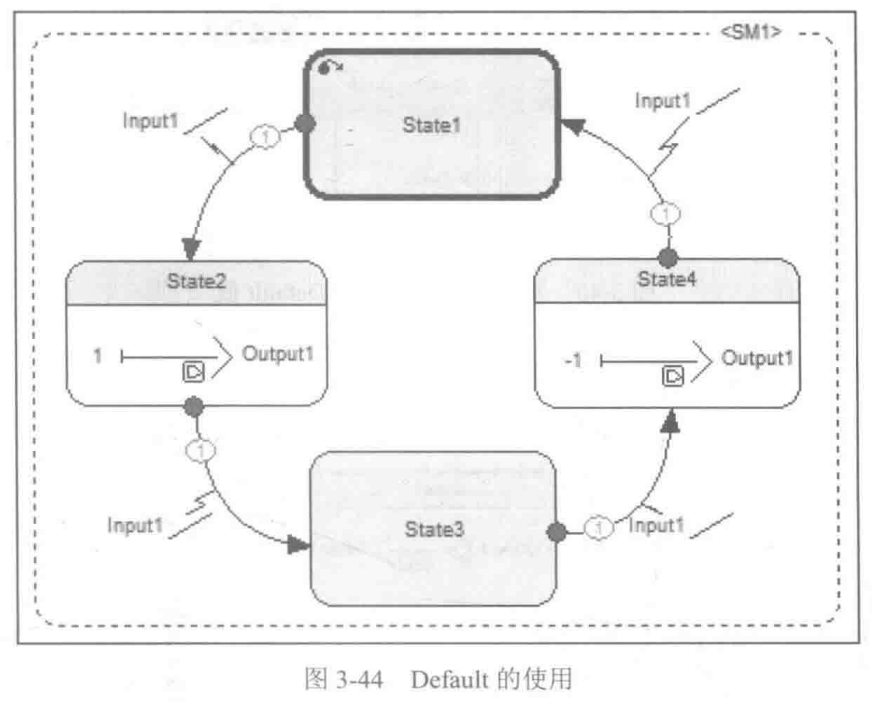

3、定义变量Default值

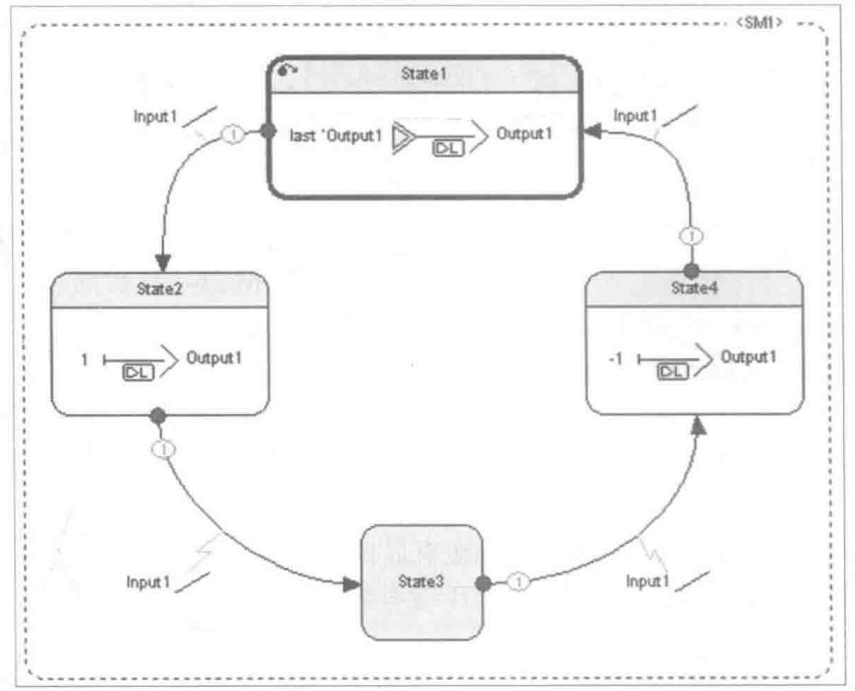

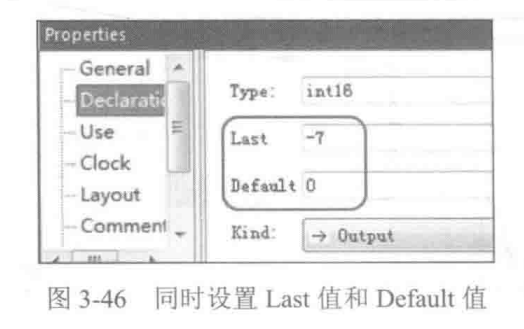

4、同时定义Last和Default

5、同时不定义Last和Default

均没有定义时，若变量没有显示赋值，便取上一周期的值

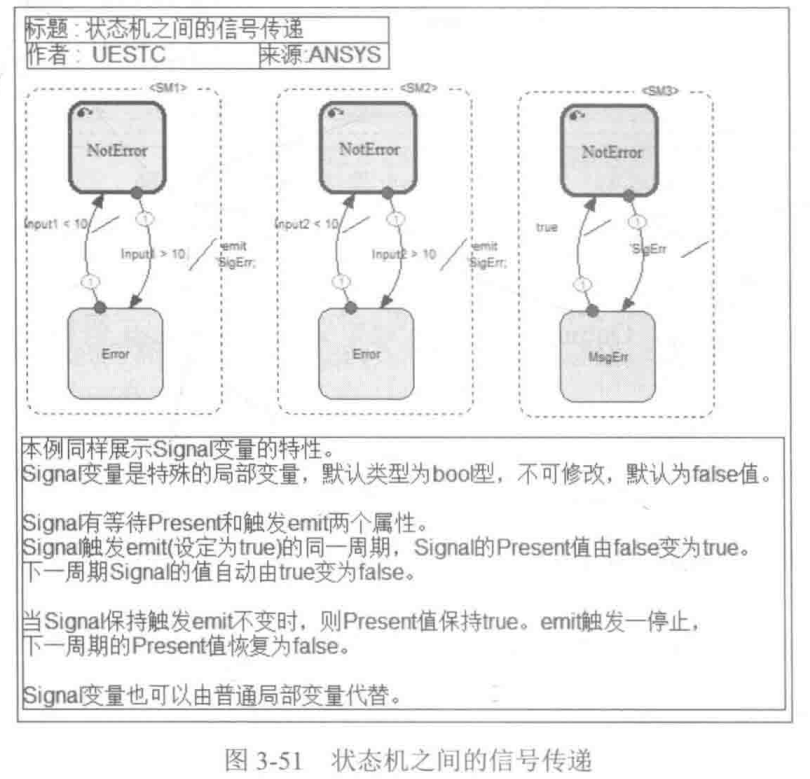

五、Signal信号量

在所定义的整个操作符中均可见

Signal用于在状态机之间传输信号
