STM32CubeIDE调试时画曲线方法

日期：2021年06月29日23小时 by gogoft

目的

TI的ccs内有画曲线的工具，做调试时相当方便。

但是stm32使用STM32CubeIDE时发现没这个工具，网上查了下，都是导出后处理文件然后在matlab内画曲线，本人比较低端matlab画曲线不熟，所以改为使用excel画曲线。

下面是方法的分享

方法

过程分2步，导出数据和excel内显示

1、数据导出为txt

程序内建立需要显示的数组，

注意导出时只能使用16进制导出，我使用的是int16_t格式，其他格式需要修改处理过程

代码如下，其中dd[512]就是我准备查看曲线的数组：

        {



//          int16_t dd[512];

//          int ddindex;



            ddindex++;

            ddindex &= 511;

            dd[ddindex] = (int16_t)(ddindex-256);

        }

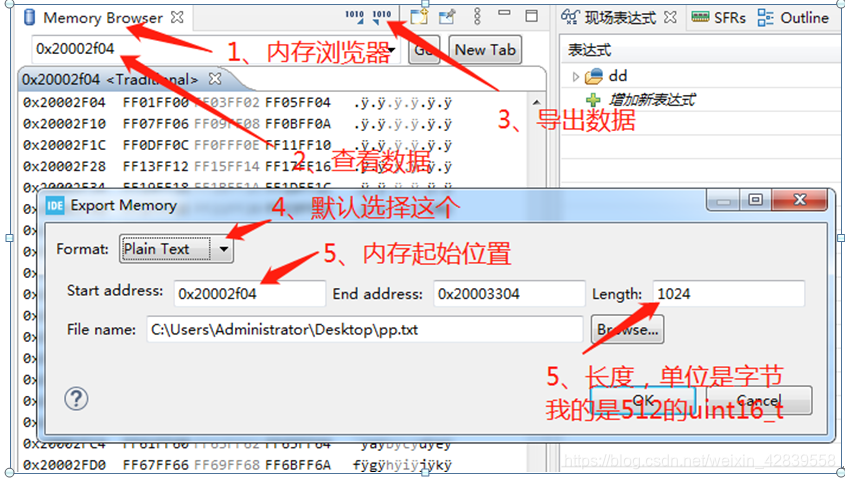

然后按下图进行导出工作，我导出到桌面的pp.txt

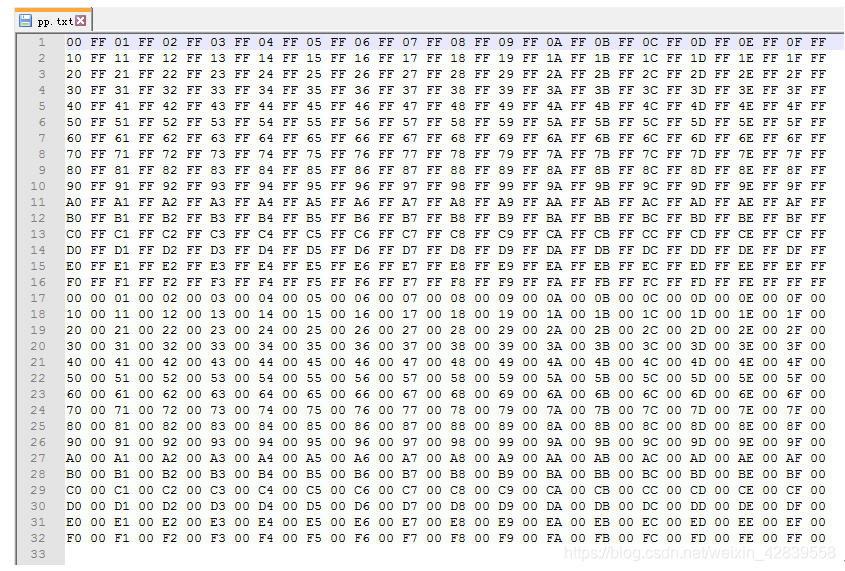

导出后的数据如下,是按字节排列的16进制数据，宽度固定32.

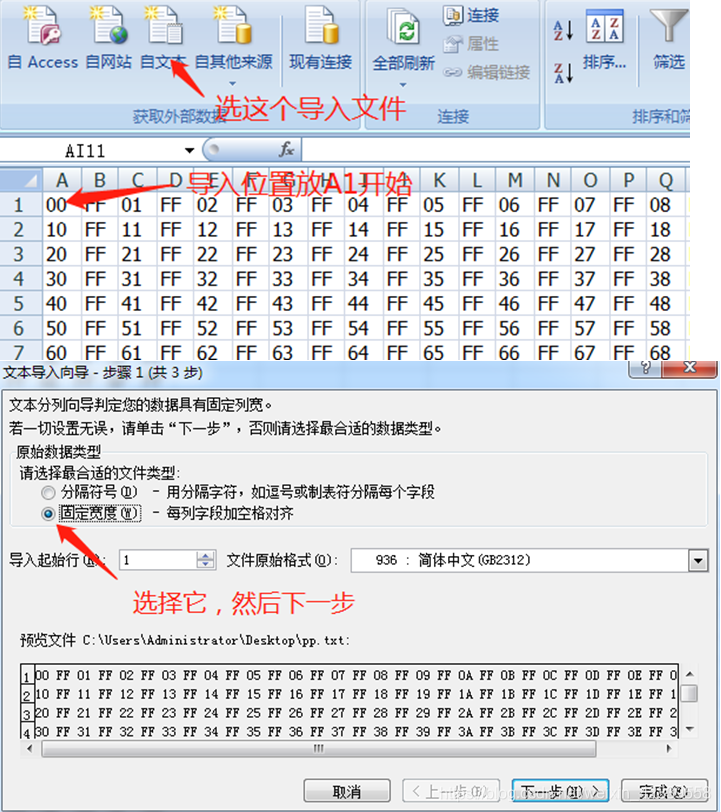

2、Excel内显示曲线

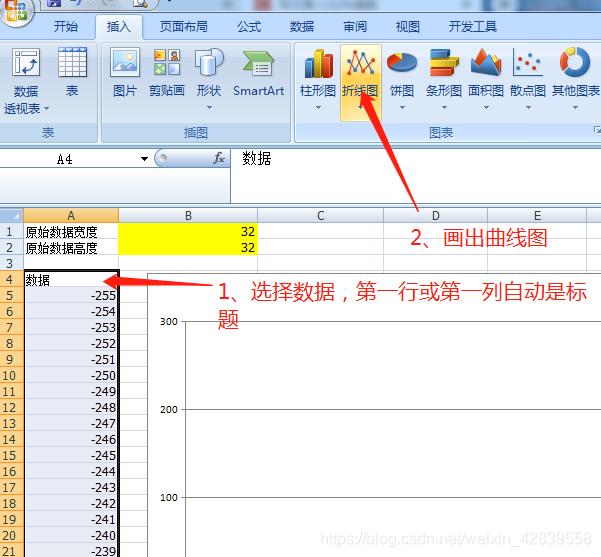

下面是excel画曲线的方法

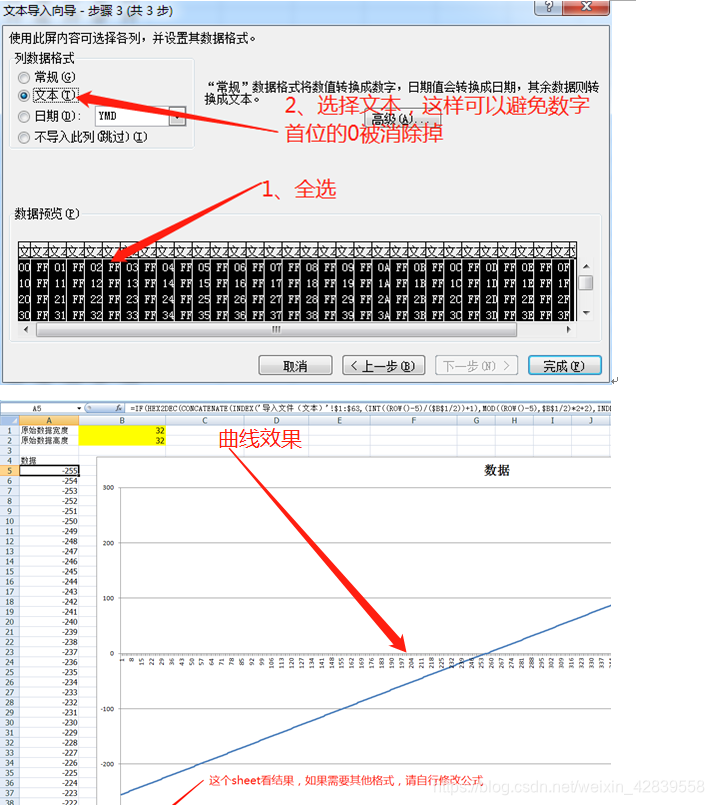

数据显示的公式是（建议下载excel文件https://18915200822.com/sms/%E5%88%86%E6%9E%90%E6%95%B0%E6%8D%AE.xlsx）：

=IF(HEX2DEC(CONCATENATE(INDEX('导入文件（文本）'!$1:$63,(INT((ROW()-5)/($B$1/2))+1),MOD((ROW()-5),$B$1/2)*2+2),INDEX('导入文件（文本）'!$1:$63,(INT((ROW()-5)/($B$1/2))+1),MOD((ROW()-5),$B$1/2)*2+1)))>32767,HEX2DEC(CONCATENATE(INDEX('导入文件（文本）'!$1:$63,(INT((ROW()-5)/($B$1/2))+1),MOD((ROW()-5),$B$1/2)*2+2),INDEX('导入文件（文本）'!$1:$63,(INT((ROW()-5)/($B$1/2))+1),MOD((ROW()-5),$B$1/2)*2+1)))-65535,HEX2DEC(CONCATENATE(INDEX('导入文件（文本）'!$1:$63,(INT((ROW()-5)/($B$1/2))+1),MOD((ROW()-5),$B$1/2)*2+2),INDEX('导入文件（文本）'!$1:$63,(INT((ROW()-5)/($B$1/2))+1),MOD((ROW()-5),$B$1/2)*2+1))))

其他

1、MDK可以使用命令方式导出数据,网上有指令,但我没实践

2、如果需要多条曲线对比，多次读出数组，然后在excel内一起画图

3、如果将串口打印做好了，可以直接串口输出为csv文件，然后直接显示
