Proximal Policy Optimization (PPO)

1、On-policy v.s. Off-policy

• On-policy: 学习的智能体和与环境交互的智能体是同一个
• Off-policy: 学习的智能体和与环境交互的智能体不是同一个

大白话就是，今天要学习的智能体它是一边跟环境互动，一边学习，叫On-policy。如果它是在旁边通过看别人玩来学习的话，叫Off-policy

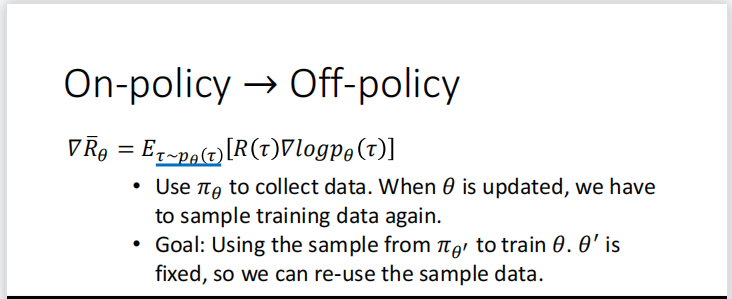

策略梯度算法是On-policy的做法，因为actor去收集数据，然后在自己再学习
$$\nabla {\bar{R}}_{\theta }=E_{\tau \backsim p_{\theta }(\tau )}[R(\tau )\nabla log{p}_{\theta }(\tau )]\text{\hspace{1em}(1)}$$
以上的式子中的期望是对现在的actor $\theta$与环境互动所采样出来的轨迹做期望，所以当用这个数据来做更新actor的参数$\theta$后变成了${\theta }^{\prime }$，那么之前用$\theta$采样得到的数据就不能用了，所以PG是会用很多时间来采样数据，每次更新完参数后，就只能用一次，然后再采样来更新。
所以我们想把它变成off-policy，现在用另外一个actor ${\pi }_{{\theta }^{\prime }}$去跟环境做互动，用它采样到的数据来训练actor $\theta$,那么我们就可以用很多次${\pi }_{{\theta }^{\prime }}$采样到的数据。

2、重要性采样

我们现在有一个函数$f(x)$，要计算从分布$p(x)$中采样到x，然后再把x代入到$f(x)$中来计算$f(x)$的期望值（前提是我们无法求$f(x)$的积分），即计算$$E_{x\backsim p}[f(x)]\approx \frac{1}{N}\sum _{i=1}^{N}f(x^i)\text{\hspace{1em}(2)}$$
上式表示从$p(x)$中采样N个$x$再代入$f(x)$中，然后计算这N个$f(x^i)$的平均值。
\\[1pt]

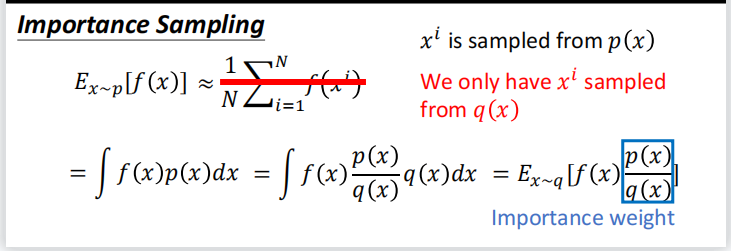

现在有个问题是，我们无法从$p(x)$中采样数据（我们假定不能嘛），但我们可以从另外的一个分布$q(x)$中采样数据，注意不能从$q(x)$中采样数据直接代入式(2)中，因为从$p(x)$中采样的数据才能使用公式(2)。这时候我们需要做一个修正，我们知道理论的期望值可以通过以下式子计算：
$$E_{x\backsim p}[f(x)]=\int f(x)p(x)dx=\int f(x)\frac{p(x)}{q(x)}q(x)dx=E_{x\backsim q}[f(x)\frac{p(x)}{q(x)}]\text{\hspace{1em}(3)}$$
其中$E_{x\backsim q}[f(x)\frac{p(x)}{q(x)}]$表示从q(x)中采样再代入$f(x)\frac{p(x)}{q(x)}$中计算期望值，然后就算出来了式子(3)中第一项的期望值了。

\\[1pt]

1）重要性采样的问题

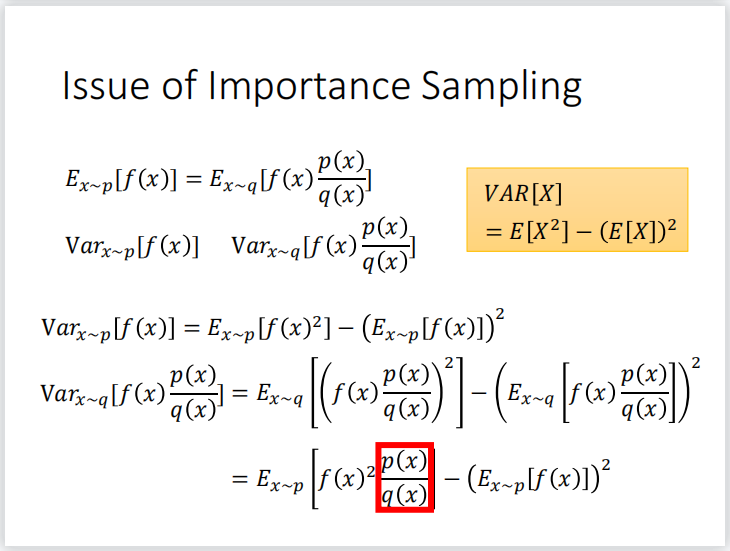

理论上我们可以把q(x)换成任意的q(x)来算期望，但是在实作上p和q还是不能相差太大，从下图中我们知道期望值是一样的，但他们的方差不一样。

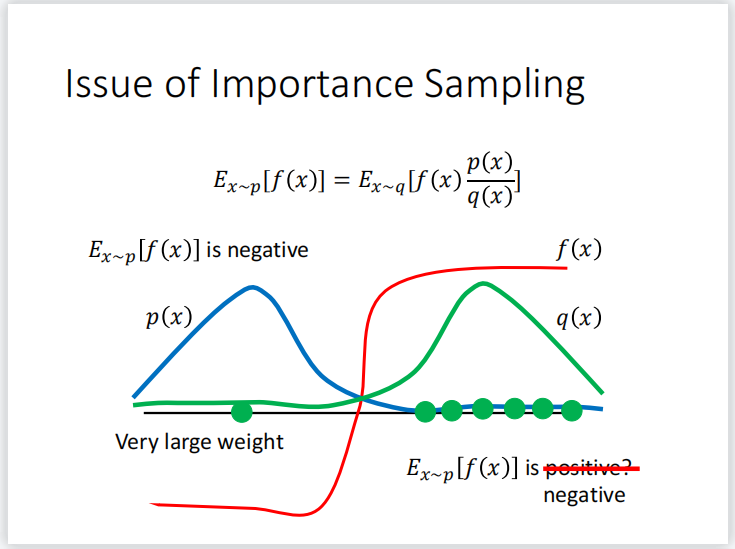

下面是一个简单的例子来进一步说明p和q相差太大会出现的问题，其中p(x)的分布为蓝色曲线，当从p(x)中采样来计算期望，我们发现期望$E_{x\backsim p}[f(x)]$是一个负值，因为从p的分布来看左边数据采样的几率很高，所有左边数据占多数，那么带入f(x)后算出来的均值为负值的可能性非常大。另一方面，q(x)的分布式绿色的线，右边数据被采样到的可能性很大，因此算出来的期望值 $E_{x\backsim q}[f(x)\frac{p(x)}{q(x)}]$是正的可能性较大，但这是我们采样次数不够多的时候会出现。当我们采样次数较多的时候，我们采样到了左边的一个点，这个时候$\frac{p}{q}$会很大，那么再乘以一个f(x)后，期望值就会变成负数，这时候和等式的左边相等，但这种情况方式的前提是要采样足够多的次数。

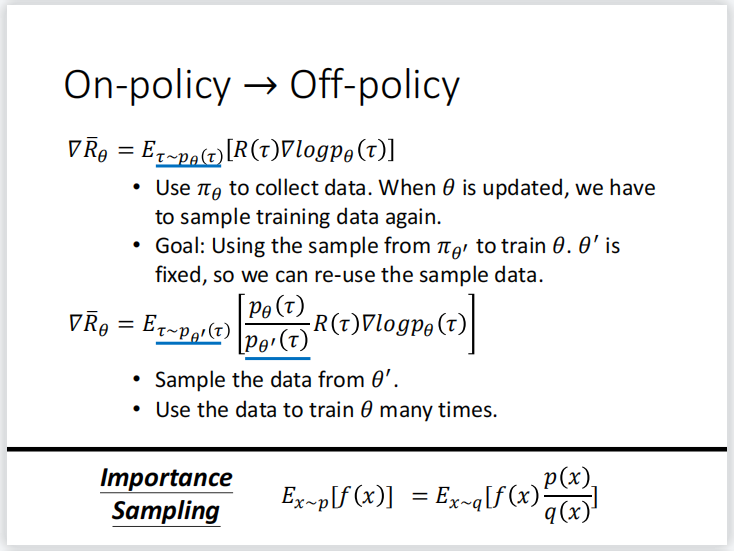

2、使用重要性采样将On-policy转换成Off-policy

最初的On-policy的梯度计算公式为：
$$\nabla {\bar{R}}_{\theta }=E_{\tau \backsim p_{\theta }(\tau )}[R(\tau )\nabla log{p}_{\theta }(\tau )]\text{\hspace{1em}(4)}$$
式(4)表示使用${\pi }_{\theta }$去跟环境互动来收集数据，然后来计算(4)中方括号那一项。现在不用${\pi }_{\theta }$去跟环境互动，我们假定有另外一个${\pi }_{{\theta }^{\prime }}$去跟环境互动来训练$\theta$，那么就转换成了Off-policy，即：
$$\nabla {\bar{R}}_{\theta }=E_{\tau \backsim p_{{\theta }^{\prime }}(\tau )}\left[\frac{p_{\theta }(\tau )}{q_{\theta }(\tau )}R(\tau )\nabla log{p}_{\theta }(\tau )\right]\text{\hspace{1em}(5)}$$
式(5)表示数据$\tau$从${\theta }^{\prime }$中采样出来的，这就是使用重要性采样将On-policy转换成Off-policy。这种情况下，我们就从${\theta }^{\prime }$里面采集数据，因为收集到的数据与$\theta$无关，因此可以用该数据训练$\theta$多次。

实际上，在策略梯度算法中做梯度更新的时候，并不使用整条轨迹来更新，而是使用一个状态动作对$(s_t,a_t)$,会分开来计算一条轨迹的所有转移，更新公式如下：
$$\nabla {\bar{R}}_{\theta }=E_{(s_t,a_t)\backsim {\pi }_{\theta }}[A^{\theta }(s_t,a_t)\nabla log{p}_{\theta }(a_t^n|s_t^n)]\text{\hspace{1em}(6)}$$
上式表示，我们从$\theta$采样到$(s_t,a_t)$,再计算它的advantage function$A^{\theta }(s_t,a_t)={\sum }_{t^{\prime }=t}^{T^n}{\gamma }^{t^{\prime }-t}{r}_{t^{\prime }}^n-b$，这个函数是估测出来的，它表明在$s_t$处采取$a_t$是好的还是不好的。现在我们要把式子(6)转换成off-policy，即更新公式变为：
$$\nabla {\bar{R}}_{\theta }=E_{(s_t,a_t)\backsim {\pi }_{{\theta }^{\prime }}}[\frac{p_{\theta }(s_t,a_t)}{p_{{\theta }^{\prime }}(s_t,a_t)}{A}^{{\theta }^{\prime }}(s_t,a_t)\nabla log{p}_{\theta }(a_t^n|s_t^n)]\text{\hspace{1em}(7)}$$
式子(7)中的$(s_t,a_t)$是使用另外一个actor ${\theta }^{\prime }$跟环境互动所采样到的数据，而这里的重要性权重是$\frac{p_{\theta }(s_t,a_t)}{p_{{\theta }^{\prime }}(s_t,a_t)}$。另外一个需注意的是，在on-policy中的advantage function是$A^{\theta }(s_t,a_t)$，表示我们用$\theta$采样到的数据来计算，但在off-policy中我们修改成$A^{{\theta }^{\prime }}(s_t,a_t)$，表示从${\theta }^{\prime }$中采样到的数据来计算。因为$p_{\theta }(s_t,a_t)=p_{\theta }(a_t|s_t)p_{\theta }(s_t)$，因此式子(7)变为了下图中的表达式。注意$s_t$出现的概率跟$\theta 和{\theta }^{\prime }$无关因此二者概率可以消掉，其实他们的概率较难算出来，这样也省了不少的麻烦。

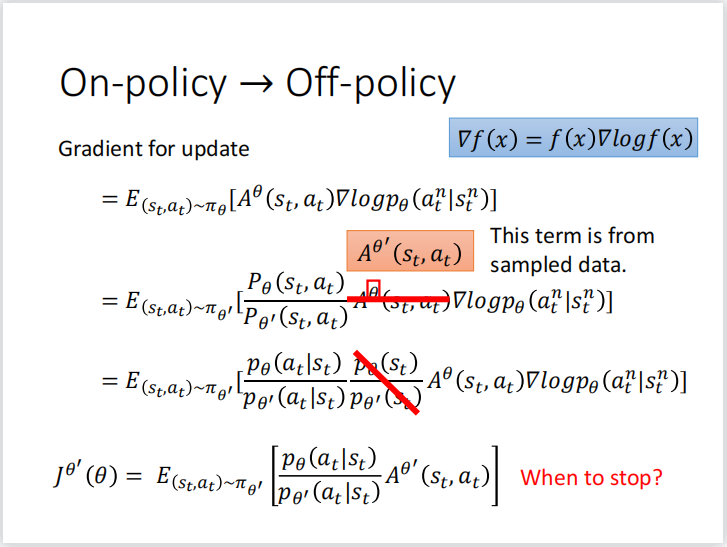

下图中最后一个等式是如何从上一个式子得到的呢，因为我们有$\nabla p_{\theta }(a_t|s_t)=p_{\theta }(a_t|s_t)\nabla log{p}_{\theta }(a_t|s_t)$。所以我们得到：
$$J^{{\theta }^{\prime }}(\theta )=E_{(s_t,a_t)\backsim {\pi }_{{\theta }^{\prime }}}[\frac{p_{\theta }(s_t|a_t)}{p_{{\theta }^{\prime }}(s_t|a_t)}{A}^{{\theta }^{\prime }}(s_t,a_t)]\text{\hspace{1em}(8)}$$
$J^{{\theta }^{\prime }}(\theta )$中的$\theta$是我们要去优化的参数，而用${\theta }^{\prime }$去跟环境互动来收集数据$(s_t,a_t)$,然后计算$A^{{\theta }^{\prime }}(s_t,a_t)$

3、PPO/TRPO

在第二部分我们说到，在使用重要性采样的时候，p和q不能相差太多，否则会出现问题，那么怎么解决这个问题呢，这就是PPO在做的事情，它的更新公式如下：
$$J_{PPO}^{{\theta }^{\prime }}(\theta )=J^{{\theta }^{\prime }}(\theta )-\beta KL(\theta ,{\theta }^{\prime })\text{\hspace{1em}(9)}$$
上式表明在$J^{{\theta }^{\prime }}(\theta )$上减去$\beta KL(\theta ,{\theta }^{\prime })$，它表示$\theta 和{\theta }^{\prime }$有多像，我们希望学习到的$\theta$和${\theta }^{\prime }$越像越好

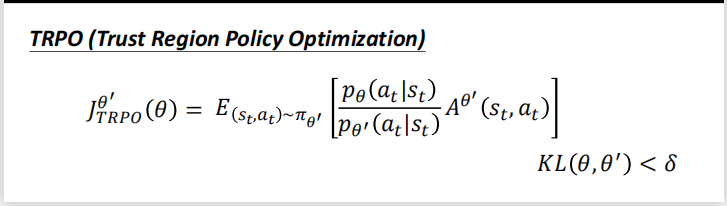

PPO这样的想法是来自于TRPO，在TRPO中$KL(\theta ,{\theta }^{\prime })$放的位置不一样，没有把它放在等式中，而是作为一个另外的约束，但这样的方法要处理这个约束就比较麻烦，PPO直接放在公式里面就不用考虑这个问题。

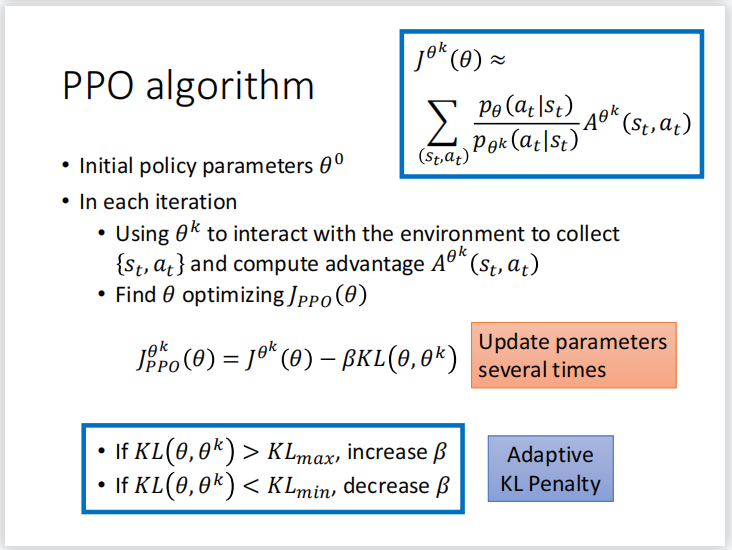

PPO的流程如下图，首先初始化参数${\theta }^0$，在每一次的迭代中使用${\theta }^k$（k表示迭代的次数）来与环境互动来收集转移数据，并且计算每个转移的$A^{{\theta }^k}(s_t,a_t)$，最后优化$J_{PPO}(\theta )$。
另外我们还可以动态调整参数$\beta$，先设置一个可接受的最大值$K{L}_{max}$，如果更新完参数后发现$KL(\theta ,{\theta }^k)$大于这个最大值，说明减去那一项没有发挥作用，那就增加$\beta$。

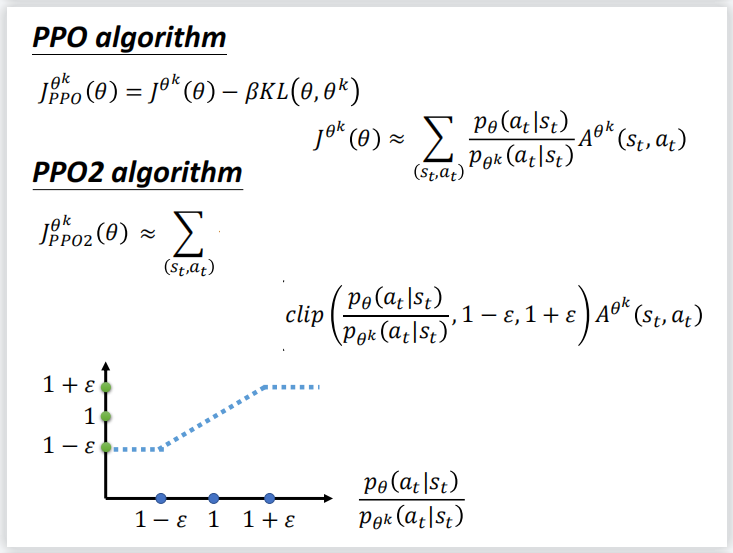

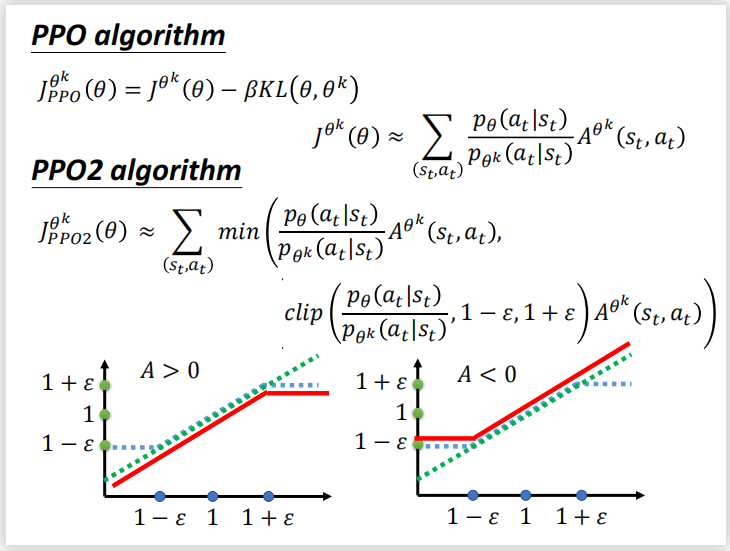

下面是PPO2的更新方式，可看出，我们不需要计算$KL(\theta ,{\theta }^k)$
$$J_{PPO2}^{{\theta }^k}(\theta )\approx \sum _{(s_t,a_t)}min\left(\frac{p_{\theta }(s_t|a_t)}{p_{{\theta }^k}(s_t|a_t)}{A}^{{\theta }^k}(s_t,a_t),clip\left(\frac{p_{\theta }(s_t|a_t)}{p_{{\theta }^k}(s_t|a_t)},1-ϵ,1+ϵ\right)A^{{\theta }^k}(s_t,a_t)\right)$$

3、PPO代码分析

for ep in range(EP_MAX):
    s = env.reset()
    buffer_s, buffer_a, buffer_r = [], [], []
    ep_r = 0
    t0 = time.time()
    for t in range(EP_LEN):
        a = ppo.choose_action(s)       #1
        s_, r, done, _ = env.step(a)
        buffer_s.append(s)
        buffer_a.append(a)
        buffer_r.append((r + 8) / 8)   # 对奖励进行归一化。有时候会挺有用的。所以我们说说，奖励是个主观的东西。
        s = s_
        ep_r += r

        # N步更新的方法，每BATCH步了就可以进行一次更新
        if (t + 1) % BATCH == 0 or t == EP_LEN - 1:
            v_s_ = ppo.get_v(s_)        #2
            # 和PG一样，向后回溯计算。
            discounted_r = []
            for r in buffer_r[::-1]:
                v_s_ = r + GAMMA * v_s_
                discounted_r.append(v_s_)
            discounted_r.reverse()

            # 所以这里的br并不是每个状态的reward，而是通过回溯计算的V值
            bs, ba, br = np.vstack(buffer_s), np.vstack(buffer_a), np.array(discounted_r)[:, np.newaxis]
            buffer_s, buffer_a, buffer_r = [], [], []
            ppo.update(bs, ba, br)

上面是PPO的总体更新流程：

1) 选择动作

Actor网络是我们要学习的网络（对应$\theta$），该网络输出正太分布的均值mu和方差sigma，然后从该分布采样出连续动作a

def choose_action(self, s):
    s = s[np.newaxis, :].astype(np.float32)
    mu, sigma = self.actor(s)                   # 通过actor计算出分布的mu和sigma
    pi = tfp.distributions.Normal(mu, sigma)    # 用mu和sigma构建正态分布
    a = tf.squeeze(pi.sample(1), axis=0)[0]     # 根据概率分布随机出动作
    return np.clip(a, -2, 2)

2) 回溯计算每个时间步的累积折扣奖励，分为三步：

注意最后一个时间步的价值用Critic来评估，计算出来的值相当于是每个状态的真实的价值。

• #1 使用critic网络来评估最后一个时间步处状态s_的价值v_s_
• #2 反向计算每个时间步的累积折扣奖励
• #3 把列表反向

v_s_ = ppo.get_v(s_)       #1     # 计算n步中最后一个state的v_s_
# 和PG一样，向后回溯计算。
discounted_r = []
for r in buffer_r[::-1]:   #2
    v_s_ = r + GAMMA * v_s_
    discounted_r.append(v_s_)
discounted_r.reverse()     #3

举例说明，假如现在的数据集为 { ( s 1 , a 1 , r 1 ) , ( s 2 , a 2 , r 2 ) , ( s 3 , a 3 , r 3 ) } \{(s_1,a_1, r_1), (s_2,a_2, r_2), (s_3,a_3, r_3)\} {(s1​,a1​,r1​),(s2​,a2​,r2​),(s3​,a3​,r3​)}，反向每个时间步t=1,…,3的累积奖励$G_t$为：

• t=3时, $G_3=r_3+\gamma V(s_4)$
• t=2时, $G_2=r_2+\gamma G_3=r_2+\gamma (r_3+\gamma V(s_4))=r_2+\gamma r_3+{\gamma }^{2}V(s_4)$
• t=1时，$G_1=r_1+\gamma G_2=r_1+\gamma r_2+{\gamma }^2{r}_3+{\gamma }^{3}V(s_4)$
  其中V()是上述代码中的critic网络。

3) 计算每个时间步的Advantage $A^{{\theta }^{\prime }}(s_t,a_t)$

3.1广义优势估计

一般而言，策略梯度算法的梯度估计都遵循如下形式：
$${\nabla }_{\theta }J(\theta )={\mathbb{E}}_{{\pi }_{\theta }}\left[{\Psi }_t{\nabla }_{\theta }\mathrm{l}\mathrm{o}\mathrm{g}{\pi }_{\theta }(a_t|s_t)\right]$$
$$\begin{gathered} {\Psi }_t={\hat{A}}_t={\delta }_t+(\gamma \lambda ){\delta }_{t+1}+\cdots +(\gamma \lambda {)}^{T-t+1}{\delta }_{T-1} \\ {\delta }_t=r_t+\gamma V(s_{t+1})-V(s_t) \end{gathered}$$
然后定义广义优势函数估计器（Generalized Advantage Estimator，以下简称GAE）：
$${\hat{A}}^{GAE(\gamma ,\lambda )}=\sum _{k=0}^T(\gamma \lambda {)}^k{\delta }_{t+k}=\sum _{k=0}^T(\gamma \lambda {)}^k(r_{t+k}+\gamma V(s_{t+k+1})-V(s_{t+k}))$$

当$\lambda =1$时，就是本代码所求出的优势函数值。接着2）中的例子：

• t=3时，${\hat{A}}_3={\delta }_3=r_3+\gamma V(s_4)-V(s_3)$
• t=2时，${\hat{A}}_2={\delta }_2+\gamma {\delta }_3=[r_2+\gamma V(s_3)-V(s_2)]+\gamma [r_3+\gamma V(s_4)-V(s_3)]=[r_2+\gamma r_3+{\gamma }^{2}V(s_4)]-V(s_2)$
• t=1时，
  $$\begin{array}{rl}{\hat{A}}_1& ={\delta }_1+\gamma {\delta }_2+{\gamma }^2{\delta }_3\\ & =[r_1+\gamma V(s_2)-V(s_1)]+\gamma [r_2+\gamma V(s_3)-V(s_2)]+{\gamma }^2[r_3+\gamma V(s_4)-V(s_3)]\\ & =[r_1+\gamma r_2+{\gamma }^2{r}_3+{\gamma }^{3}V(s_4)]-V(s_1)\end{array}$$
  下列代码中函数cal_adv()的参数tfs表示状态集，tfdc_r是2)中计算出来的累积折扣奖励（每个状态的真实的价值），我们用
  self.critic(tfs)来评估（即预测）每个状态的价值，他们的差值就是Advantage。

def cal_adv(self, tfs, tfdc_r):
    '''
    计算advantage，也就是td-error
    '''
    tfdc_r = np.array(tfdc_r, dtype=np.float32)
    advantage = tfdc_r - self.critic(tfs)           # advantage = r - gamma * V(s_)
    return advantage.numpy()

4) 更新Actor网络，也就是说更新$\theta$

更新为式子(10)，在上一部分，我们已经算出来了$A^{{\theta }^{\prime }}(s_t,a_t)$，其中${\theta }^{\prime }$在我们的代码中为self.actor_old，即为收集数据的${\theta }^{\prime }$
$$J^{{\theta }^{\prime }}(\theta )=E_{(s_t,a_t)\backsim {\pi }_{{\theta }^{\prime }}}[\frac{p_{\theta }(s_t|a_t)}{p_{{\theta }^{\prime }}(s_t|a_t)}{A}^{{\theta }^{\prime }}(s_t,a_t)]\text{\hspace{1em}(10)}$$

• #1 - #4： 首先分别使用actor和actor_old来生成两个分布，即pi和oldpi。
• #5： 然后使用这两个分布来计算每个转移样本下动作的概率，并计算出$\frac{p_{\theta }(s_t|a_t)}{p_{{\theta }^{\prime }}(s_t|a_t)}$
• #6： 比例和advantage相乘
• #7： 计算loss

def a_train(self, tfs, tfa, tfadv):
   '''
   更新策略网络(policy network)
   '''
   # 输入时s，a，td-error。这个和AC是类似的。
   tfs = np.array(tfs, np.float32)         #state
   tfa = np.array(tfa, np.float32)         #action
   tfadv = np.array(tfadv, np.float32)     #td-error

   with tf.GradientTape() as tape:

       # 【敲黑板】这里是重点！！！！
       # 我们需要从两个不同网络，构建两个正态分布pi，oldpi。
       mu, sigma = self.actor(tfs) #1
       pi = tfp.distributions.Normal(mu, sigma)#2

       mu_old, sigma_old = self.actor_old(tfs) #3
       oldpi = tfp.distributions.Normal(mu_old, sigma_old) #4

       # ratio = tf.exp(pi.log_prob(self.tfa) - oldpi.log_prob(self.tfa))
       # 在新旧两个分布下，同样输出a的概率的比值
       # 除以(oldpi.prob(tfa) + EPS)，其实就是做了import-sampling。怎么解释这里好呢
       # 本来我们是可以直接用pi.prob(tfa)去跟新的，但为了能够更新多次，我们需要除以(oldpi.prob(tfa) + EPS)。
       # 在AC或者PG，我们是以1,0作为更新目标，缩小动作概率到1or0的差距
       # 而PPO可以想作是，以oldpi.prob(tfa)出发，不断远离（增大or缩小）的过程。
       ratio = pi.prob(tfa) / (oldpi.prob(tfa) + EPS) #5
       # 这个的意义和带参数更新是一样的。
       surr = ratio * tfadv  #6

       # 我们还不能让两个分布差异太大。
       # PPO1
       if METHOD['name'] == 'kl_pen':
           tflam = METHOD['lam']
           kl = tfp.distributions.kl_divergence(oldpi, pi)
           kl_mean = tf.reduce_mean(kl)
           aloss = -(tf.reduce_mean(surr - tflam * kl))  #7
       # PPO2：
       # 很直接，就是直接进行截断。
       else:  # clipping method, find this is better
           aloss = -tf.reduce_mean(
               tf.minimum(ratio * tfadv,  #surr
                          tf.clip_by_value(ratio, 1. - METHOD['epsilon'], 1. + METHOD['epsilon']) * tfadv)
           )
   a_gard = tape.gradient(aloss, self.actor.trainable_weights)

   self.actor_opt.apply_gradients(zip(a_gard, self.actor.trainable_weights))

   if METHOD['name'] == 'kl_pen':
       return kl_mean

• #1：for循环首次更新actor时， 它与actor_old是同一个网络，但当使用同一组数据第二次更新actor时，由于actor之前已被更新过，所以这时的actor是新的了，而数据还是最初由actor_old产生的。因此同一组数据可以更新actor多次，这就是ppo的核心所在。

 else:
     for _ in range(A_UPDATE_STEPS): #1
         self.a_train(s, a, adv)

 # 更新 critic
 for _ in range(C_UPDATE_STEPS):
     self.c_train(r, s)

5) 更新Critic网络

使用advantage来更新critic网络：
$$A^{{\theta }^{\prime }}(s_t,a_t)=G_t-V(s_t)$$

def c_train(self, tfdc_r, s):
    '''
    更新Critic网络
    '''
    tfdc_r = np.array(tfdc_r, dtype=np.float32) #tfdc_r可以理解为PG中就是G，通过回溯计算。只不过这PPO用TD而已。

    with tf.GradientTape() as tape:
        v = self.critic(s)
        advantage = tfdc_r - v                  # 就是我们说的td-error
        closs = tf.reduce_mean(tf.square(advantage))

    grad = tape.gradient(closs, self.critic.trainable_weights)
    self.critic_opt.apply_gradients(zip(grad, self.critic.trainable_weights))
