西门子200smart之Profinet控制器通讯（与汇川EASY系列）

已于 2025-04-06 10:23:38 修改
阅读量782 收藏 5
点赞数 11
分类专栏： 西门子200SMART 文章标签： 经验分享 迁移学习 网络协议
于 2025-03-09 05:13:01 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42946146/article/details/146122493
版权

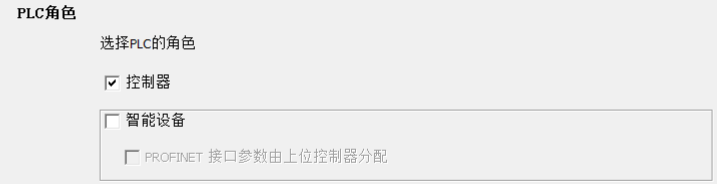

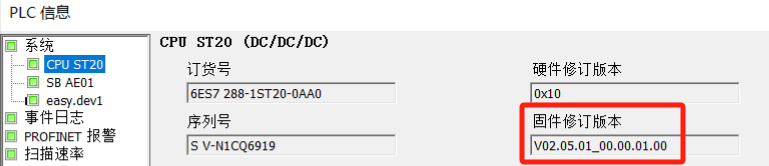

先说下Profinet，Profinet通讯不是以太网通讯，也不是TCP/IP通讯，概念不一样，协议不一样，仅仅是走了同一个RJ45物理端口而已，不能混为一谈。版本问题：STEP 7-Micro/WIN SMART V2.4 和 S7-200 SMART V2.4 CPU 固件开始，标准型CPU（ST/SR型CPU）支持PROFINET IO 控制器；从V2.5版本开始，支持作智能设备。从下图看，我手里的PLC已支持了控制器和智能设备。固件版本是2.5的。

1、硬件配置

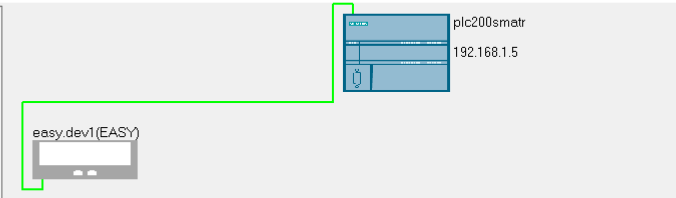

西门子200smart一台，ST20，做控制器；

汇川EASY 一台，EASY320，本地扩展模块一台，0008ETN（PLC本体相当于网络耦合器，自带的IO不支持profinet读取，只能读写扩展模块的），使能PN网络，具体操作详见：
