802.11物理层技术_关键技术

802.11所采用的无线电物理层主要使用了三种不通的技术：跳频（FHSS）、（直接序列DSSS）及（正交频分复用OFDM）。

---

一、FHSS

实际应用特别少，采用FHSS的WLAN支持1Mbit/s和2Mbit/s的传输速率。1Mbit/s采用的调制方式是2GPSK, 在2Mbit/s时采用的调制方式是四相高斯频移键控4GPSK.



二、DSSS

在采用直接序列扩频传输技术的无线局域网中使用的扩展码的编码类型主要用三种：巴克码序列、补码键控（CKK）和分组二进制卷积码PBCC。

1. 巴克码序列：将信源与一定的随机码进行整合，每个巴克码序列表示一个数据比特（1或者0），它被转换成可以通过无线方式发送的波形信号。IEEE802.11采用11为巴克码，实际传输的信息量是有效传输的11倍，数据速率为1Mbit/s和2Mbit/s.
2. 补码键控CKK：由64个8比特长的码字组成。作为一个整体，这个码字由自己独特的特征，即使受到了多径干扰的情况下，接收端也能正确的区别哪些是干扰，哪些是正常信号。IEEE802.11b规定，当速率为5.5Mbit/s时，使用CKK对每个载波进行4比特编码，当速率为11Mbit/s时，进行8比特编码。
3. 分组二进制卷积码PBCC：使用一个64位的二进制卷积码BCC和一个掩码序列来进行二进制卷积编码。PBCC可以完成更好速率的的数据传输，其传输速率是11Mbit/s、22Mbit/s和33Mbit/s.



三、OFDM

其主要思想是将信道分成若干正交子信道，将高速数据信号转换成并行的低速子数据流，调制到每个子信道上进行传输。

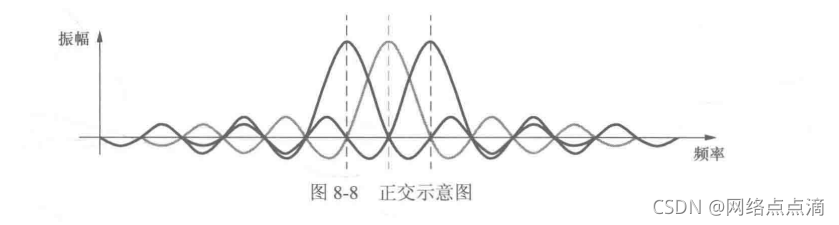

由于在OFDM系统中各个子载波相互正交，使得相邻载波互不干扰，于是子载波可以互相靠近，使系统具有更高的的频谱效率，如图所示：

OFDM已经成为超三代B3G和第四代移动通信4G的核心技术。IEEE802.11a、IEEE802.11g、IEEE802.11n、IEEE802.11ac均采用了OFDM技术，从而提高高速率传输。

OFDM的调制方式：
基于OFDM的调制方式包括二进制相移键控（Binary Phase Shift Keying，BPSK)、正交相移键控（Quadrature Phase Shift Keying、QPSK）及正交幅度调制（QuadratureAmplitude Modulation，QAM)。



四、MIMO多出多入技术

这种技术可以在不断增加带宽的情况下成倍地提高通信系统的容量和频谱利用率。目前MIMO已经成为下一代无线通信技术的关键技术。

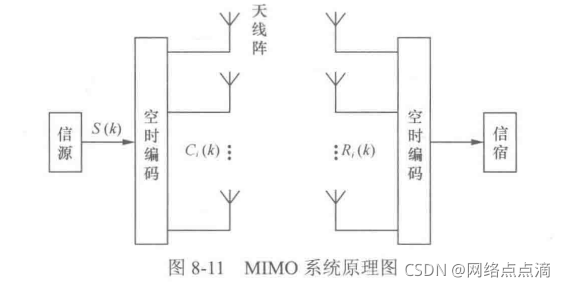

原理：

五、MIMO-OFDM

实现的技术：

1. 发送分集：两种调制方式相结合，对下行通信选用“时延分集”，它装备简单、性能优良，由没有反馈要求。
2. 空间复用：为了提高传输速率。
3. 接受分集和干扰消除：如果基台和用户一侧三副接受天线，可取得接受分集得效果。除此之外，采用特定的算法MRC，可以将三个信号融合为一，得到最大信噪比SNR，可以抵御自然干扰。
4. 软译码：上述MRC和MMSE算法生成软判决，供软解码器使用。
5. 信道估计：目的在于识别每组发送天线于接受天线之间的信道冲激响应。
6. 同步：在上行和下行链路传播之前，都存在同步时隙，用于实施相位、频率对齐，并且实施频率偏差估计。
7. 自适应调制和编码：为每个用户配置链路参数，可以最大限度的提高系统容量。





802.11物理层技术_物理层速率

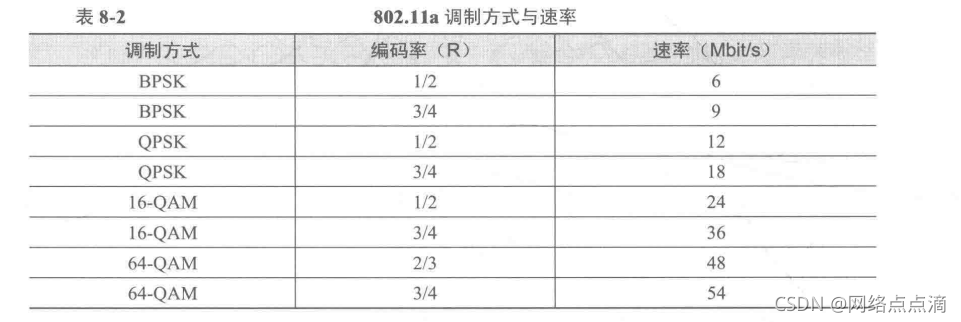

IEEE802.11系列标准的数据速率计算公式：

• Rate为标称数据速率，单位为bit/s
• NDBPS:为单个OFDM码元中数据比特数(Number of Data Bits Per Symble)，单位为bit;Tsvm为单个OFDM 码元持续时间,单位为s;
  NBPSC:为单个OFDM子载波所承载的比特数(Number of Bits Per Subcarrier)，单位为bit;R为编码码率;
  Nsub为单个OFDM码元中子载波数目（Number of Subcarrier);
  Nss为空间流数目。
