26.WLAN组网介绍_转发方式介绍

---

转发方式介绍

• 数据消息转发方式包括直接转发（又称本地转发）和CAPWAP隧道转发（又称集中转发）。
• 其中管理流必须封装在CAPWAP隧道进行传输，但是用户数据流量可以选择CAPWAP转发或者本地转发。
• 在企业网络中，因为AC存在交换瓶颈的风险，一般都采用本地转发，减轻AC的压力。

---

一、直连式组网数据转发方式

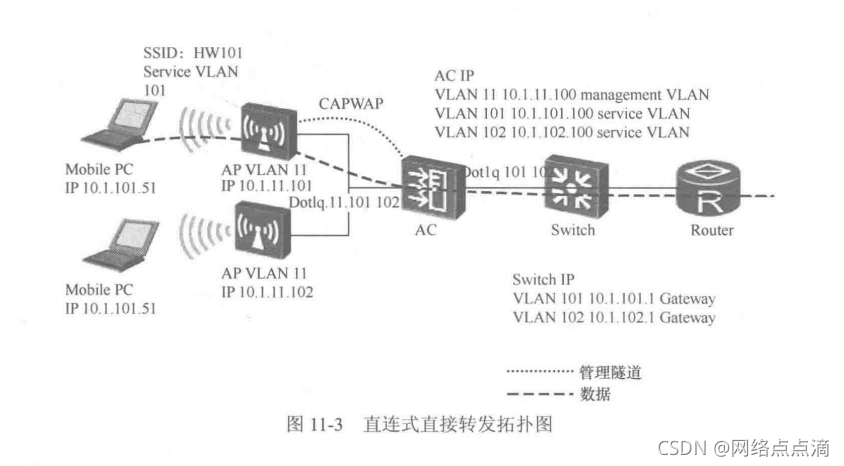

• 直连式本地转发拓扑图

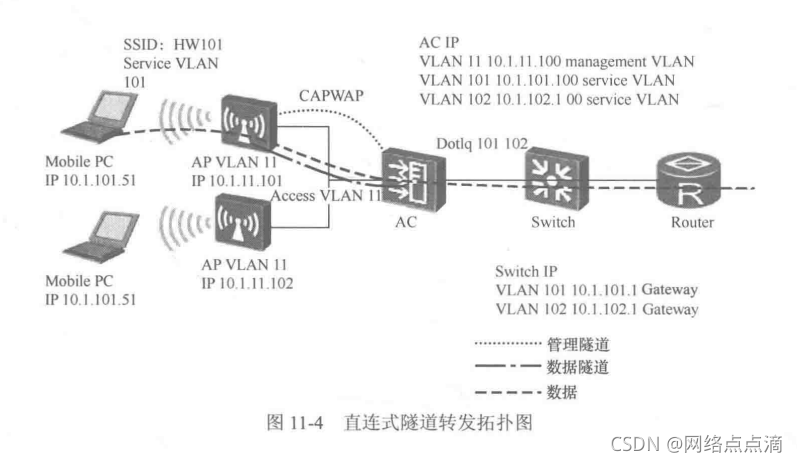

• 直连式隧道转发拓扑图

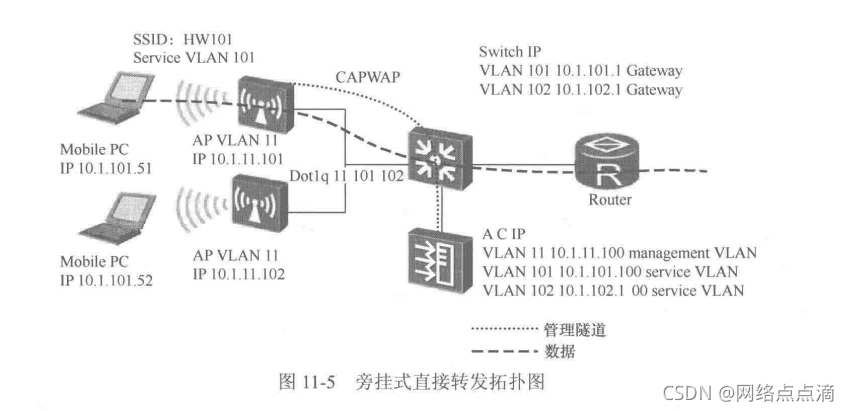

二、旁挂式组网数据转发方式

• 此组网方式是指AC旁挂在汇聚或者核心上，实现对AP的管理。
• 此种组网方式多采用本地转发方式，因为如果采用隧道转发，用户的带宽会受到AC的限制。采用本地转发会提高报文的转发速率




总结

隧道转发又称集中转发，所有流量都需要经过CAPWAP封装发向AC再转发至上层网络，此种转发方式安全性较高，也可以对数据进行集中控制，例如QoS等。

如果AC式旁挂式的，AP和AC的控制报文必须是CAPWAP封装进行转发。一句话，本地转发用户流量不经过AC，隧道转发用户流量经过AC.
