41.WLAN网络规划方法及典型案例

---

前言

WLAN网络可以应用于校园、公共厕所、会展中心等等多种应用场景。随着市场不断的发展，网络规划显得尤为的重要。

---

一、WLAN典型应用场景描述

1.WLAN典型应用场景描述

1. 校园场景：属于大型，综合性的场景；
2. 公共场所：汽车站、火车站、机场等等；
3. 会展中心：人流量较大；
4. office办公楼：总体面积较大；
5. 宾馆酒店：建筑高度和面积存在差异；
6. 产业园区：类型于校园网类似；
7. 住宅小区：楼层结构多变，大多使用有线；
8. 商业区：人口流动强。

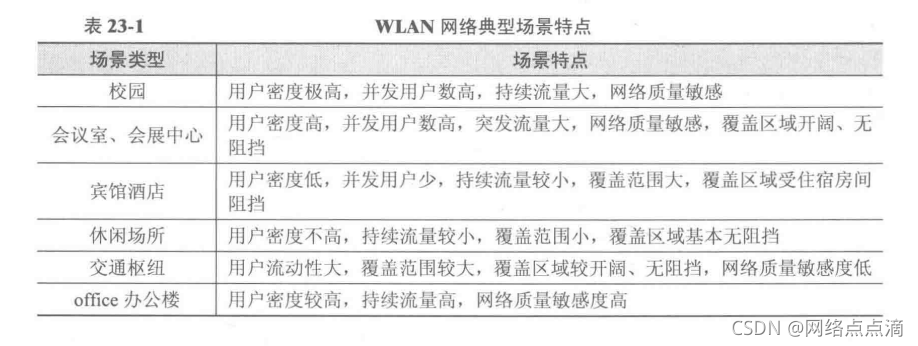

2.WLAN网络典型场景特点

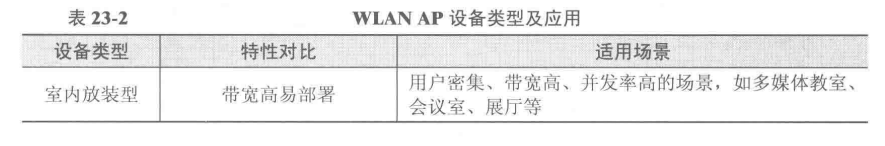

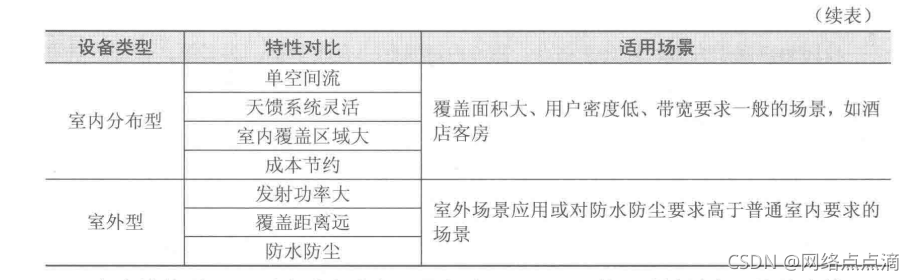

3.WLAN AP设备类型及应用




二、WLAN网络规划设计流程

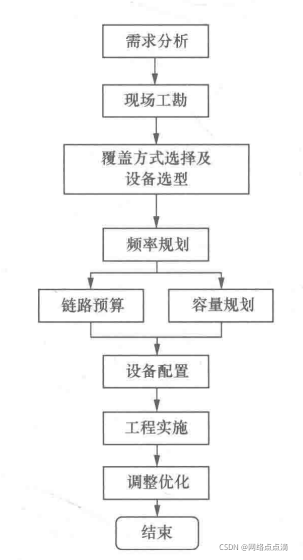

1.无线侧网络规划设计流程

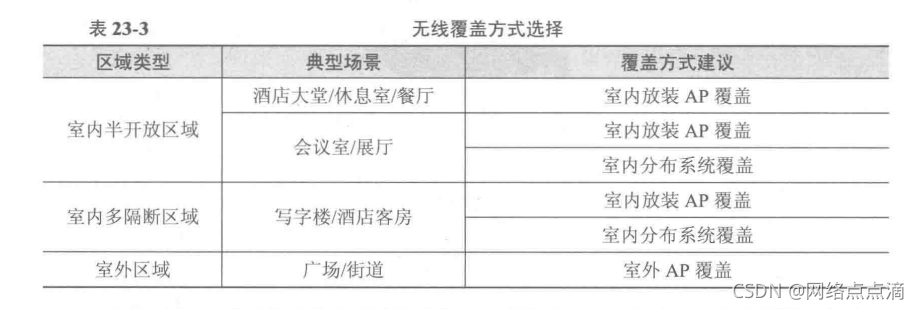

2.无线覆盖方式选择



3.AP供电方式

1. PoE供电：由交换机负责供电；
2. 本地供电：独立的电源线；

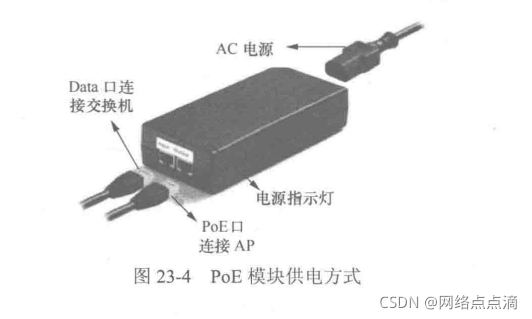

3. PoE供电模块：由PoE适配器负责AP的数据传输和供电；



4.频率规划

（1）频点确认

在中国2.4GHz共有13个信道，可用的非重叠信道共3个，如1、6、11信道;在5GHz可使用149～165共5个信道。规划前务必确认该地区可用频点，避免与当地法规冲突。

（2）频点选择

在频点确认后，具体使用哪些频点需要进行现场勘察才能确定。通过现场勘察清查现场信道占用情况和干扰程度，便于频点选择和干扰规避。5GHz频点干扰程度通常远小于2.4GHz频段，若终端支持5GHz，建议启用5GHz射频，降低干扰，增加系统容量。



5.链路预算

链路预算的公式如下。
接收机接收电平Pr=Pt+Gt+Gr-PL-Ls。其中，Pr为接收机接收电平。
Pt为AP发射功率。
Gt为发射天线增益。Gr为接收天线增益。
PL为空间传播损耗,PL=46+25*log(n)，n为距离，单位为m。
Ls为电缆及器件损耗。

链路预算示例如下。
室内半开放环境，AP发射功率20dBm，天线增益4dBi，电缆及器件损耗0dB，终端接收天线增益2dBi，2.4GHz频段10m传播损耗:PL=46+25*log(10)=71dB。
终端在10m处接收电平RSSI，即 Pr=20dBm+4dBi-71dB+2dBi=-45dBm。



6.容量规划

容量规划主要从设备性能、用户数、带宽需求和无线环境等方面出发，估算出满足业务量所需的AP数量。

容量规划示例如下。 需求:某办公室共有2.4G终端用户150人，用户并发率 60%，要求每个用户带宽下行2Mbit/s，上行1Mbit/s。
计算:在满足用户带宽需求的前提下，每台AP按接入用户数20人设计，不考虑干扰，需要的AP数量=150*60%/20=4.5，即至少需要5台AP才能满足容量需求。



三、室内放装型AP典型应用案例

本节以某办公写字楼WLAN覆盖为例对室内放装型AP的典型应用进行介绍。

1.项目背景

移动办公已成为企业信息化发展的趋势，主要体现在两个方面:传统有线网络接口的数量有限，满足不了新员工的需求，假设新增网络接口势必会破坏装修、影响员工正常办公;传统固定网络也无法适应移动办公的新需求，因此无线网络辅助办公将成为现有有线办公的有效补充及提升。


2.业务需求

• 满足员工访问Internet、收发邮件等业务网络需求;
• 无线覆盖所有会议室和开放办公区，楼道/洗手间可选;
• 信号连续覆盖，满足基本移动需求，重点区域要求较好的覆盖质量。



3.无线侧网络规划设计

①覆盖需求分析:用户为200人，大约75%的并发率，单用户期望带宽为2Mbit/s。
②工勘:通过现场勘察得知，用户办公区的覆盖面积大约为1000m2，半开放办公区人均面积约4～6m2，隔断以石膏板/玻璃为主。
③设备选型;考虑到用户数量及带宽需求,选择支持2.4GHz/5GHz双频段和802.11n的室内放装型AP。
④网络规划设计主要从频率规划、链路预算和容量规划等方面进行。

• 频率规划:在2.4GHz使用1、6、11信道，在5.8GHz 使用149、153、157、161、165信道（5.8GHz)，信道需交叉复用以避免同频干扰和邻频干扰;
• 链路预算:由链路预算得知每台AP的覆盖半径为8～12米，终端信号强度大于一65dBm;
• 容量规划:主要与用户人数和平均带宽有关，办公区AP数量=用户数x并发率x带宽/每 AP平均吞吐量，以带宽为80Mbit/s为例进行计算，则有200*75%*80/2=3.75台~4台，所以办公区有4台AP即可满足用户需求，另外每个会议室需布放1台AP。
  ⑤参数配置:建议2.4GHz时AP发射功率为10dBm，5GHz时AP发射功率为20dBm。

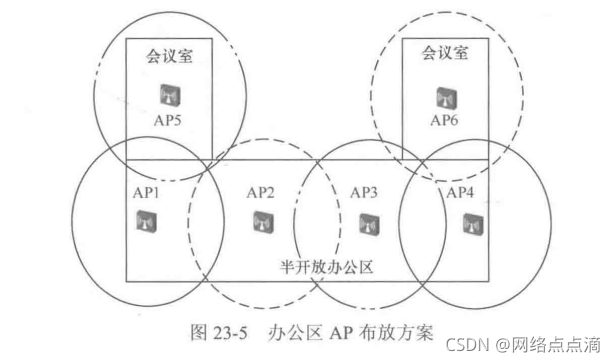

4.覆盖方案描述

1. 12.4GHz 与5GHz双频覆盖，信道交叉复用。
2. 降低发射功率，半开放办公区每AP覆盖面积150～300 m2。
3. 中型会议室独立AP覆盖。
4. AP吸顶安装或壁挂安装，合理利用立柱、墙角等障碍物控制AP覆盖区域。
