SMC客户案例–专业知识：应对挑战真空角座阀的应用

SMC客户案例–专业知识：应对挑战

检测每个泄漏：精确检测技术组件的泄漏。SMC的高真空角阀可确保在Worthmann进行干净准确的泄漏检测测试

作者：SMC Deutschland的销售工程师Helmut Gerdes

无论是用于汽油还是其他物质：储液罐系统应始终绝对密封，否则可能很快变得危险。因此，在制造后，将它们进行彻底测试，然后再安装到车辆中。为此，沃思曼开发了一个氦气密封性测试系统，该系统使用高真空和质谱仪来识别甚至最小的部件泄漏-仅需一分钟。SMC XLA系列的高真空角阀可提供任务所需的长使用寿命和坚固性。

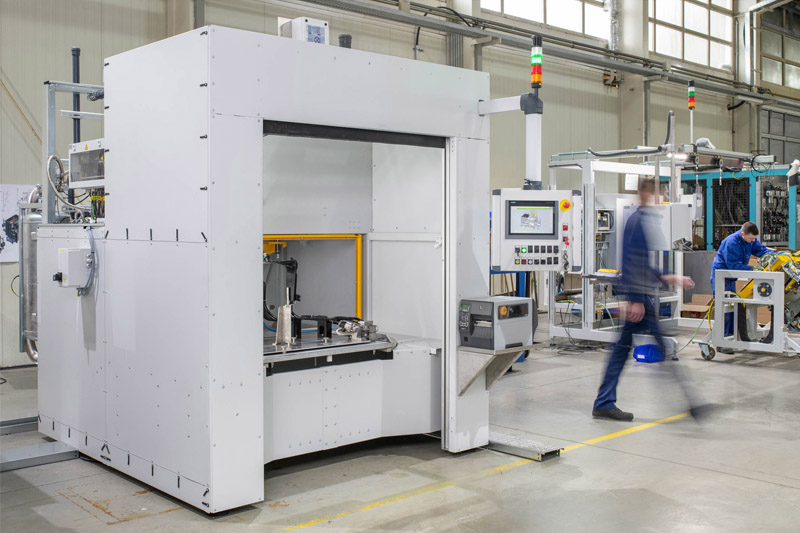

现代机器可使用多种物质-从润滑油和各种燃料到尿酸混合物，以减少汽车尾气中的一氧化氮。为了将它们运输到需要它们的地方，坚固且最重要的是需要密封的组件。因为例如，如果燃油从汽车泄漏并滴落到热的发动机或电气组件上，它会迅速变得危险。沃思曼（Worthmann）的密封性测试系统提供了一种合适的解决方案：借助质谱仪，该系统甚至可以在高真空下检测到最小量的氦气泄漏，从而评估部件的密封性。为了安全准确地运行，测试系统需要坚固的阀门。SMC XLA系列的五个高真空角阀可快速将空气和氦气供应到需要的地方。

Worthmann Maschinenbau GmbH位于奥尔登堡附近的Barßel-Harkebrügge，自1995年以来就一直在开发和制造复杂的机械，从燃油系统的加工和测试线到完整的生产线。得益于沃思曼（Worthmann）的现代化机械设备，其120名员工也可以生产复杂的单个组件。该公司的核心竞争力是设计和建造独立的工业设施以及完整的生产线。从单一来源获得的一切：从设计到生产和组装，再到国际客户的编程和调试。沃思曼机械制造集团的另一部分是Maceas GmbH，该公司专注于测量和测试技术。

检查所有东西是否密封
曾经在自行车上漏气的每个人都知道泄漏测试的原理：内胎充满空气并保持在水下。可以在出现气泡的位置找到该孔。但是，特别是在涉及现代储罐系统的地方，这种测试是不够的。这是自动防泄漏测试系统起作用的地方，该系统可快速且以最高的准确性检查每个组件的泄漏情况。

这些高度专业化的系统使用惰性气体氦气。将测试片放置在真空室中，并与真空室一起抽成真空。然后在超压下将氦气作为测试气体注入到测试件中。如果有任何泄漏，氦将逸出并被泵送到质谱仪中，该质谱仪可对氦原子进行计数。“这非常精确地完成，因为质谱仪甚至可以检测到单个氦原子。这就是为什么系统的泄漏阈值为1.0·10-5 mbar·l / s的原因，”沃思曼项目经理Steffen Akkermann强调说。使用沃思曼系统，每小时最多可进行60个工件的泄漏测试。

坚固的角阀实现高真空

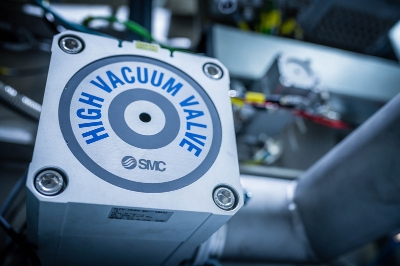

为了获得如此高的通量，必须从加气管和测试腔中迅速排出空气，以便用测试气体填充测试件。为了获得最纯净的高真空，需要一些阀门，这些阀门在关闭时几乎不允许气体通过，但可以非常快速且频繁地操作。“此外，在高流量下，在角阀的偏转点处可能会形成冰晶，从而通过在阀中沉积测试气体来伪造测试结果，” SMC Deutschland销售工程师Christian Suchalla解释说。SMC XLA系列的高真空角阀为此提供了一种有效的解决方案：由于有加热器，它们可以被加热到150摄氏度，从而有效防止冰在偏转点处形成。“该元件很容易连接到角阀的外部，

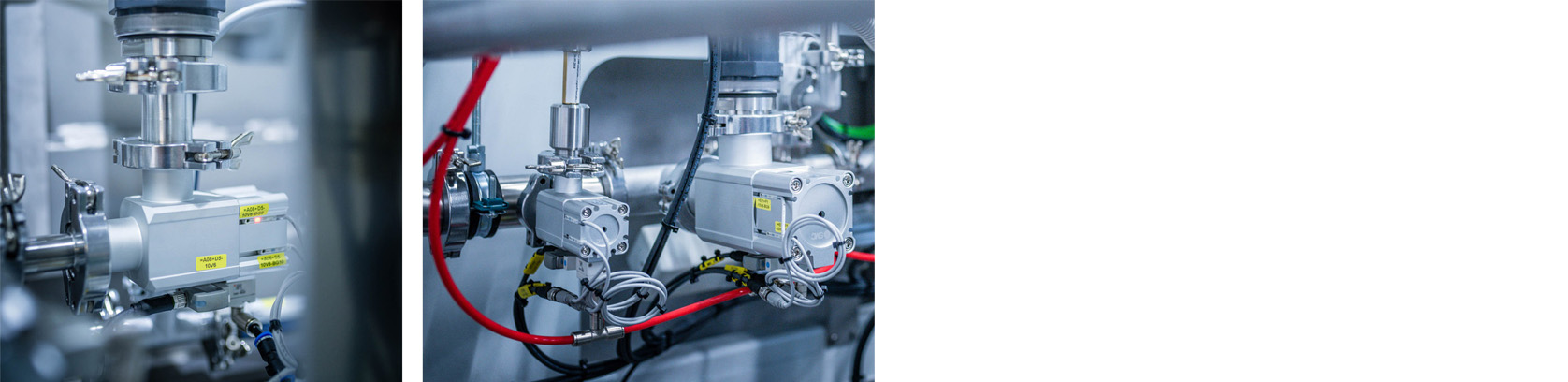

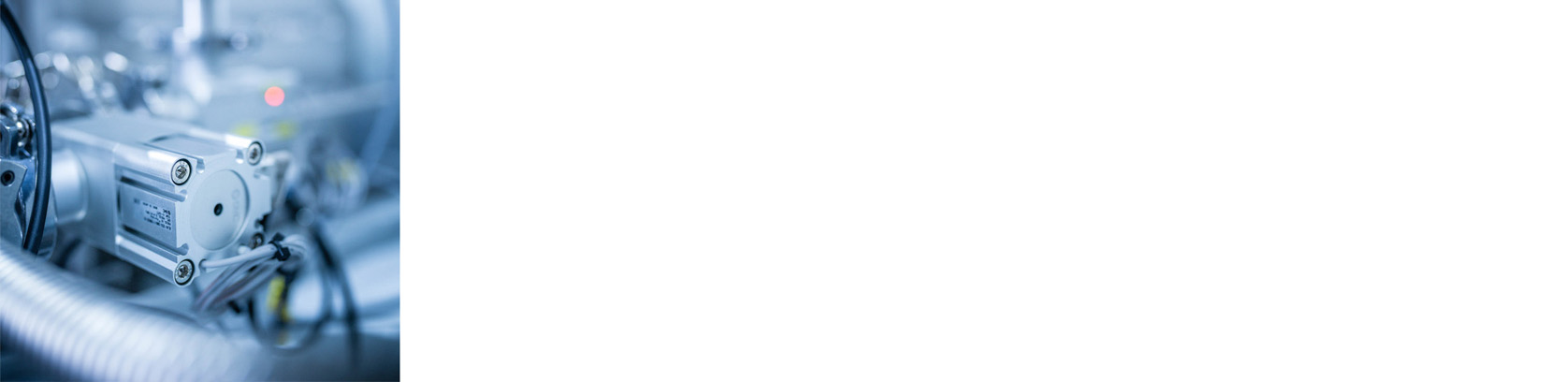

角阀用于密封性测试系统的几个重要方面：它们将空气和测试气体导入和导出测试室以及工件，并与质谱仪连接。Christian Suchalla：“阀门装有波纹管，并保持关闭状态直到加压。” 它们几乎完全不会释气，这极大地加快了测试腔和工件的抽空。此外，可以使用容量较低的泵–这样可以提高整个系统的效率。此外，新型XLA系列角阀非常耐用：保证可以承受200万次循环。此外，波纹管和气动执行器可以在每个单独的阀上分别更换。这样就节省了维护成本，因为不需要更换整个阀门。

凭借强力角阀，可实现纯净真空凭借SMC的XLA高真空角阀，沃思曼的密封性测试系统为加油管生产提供了快速，强大的解决方案。“通过我们的模块化阀岛SY3000控制角阀，将来可以进一步提高效率，” Christian Suchalla说。坚固的XLA阀的其他应用有，例如食品工业中的真空冷冻干燥系统，汽车前照灯的铝涂层系统，或需要尽可能纯净的高真空的任何地方。

语录：
SMC Germany销售工程师Christian Suchalla，
Worthmann项目经理Steffen Akkermann
