SMC在线气动制图软件PneuDraw

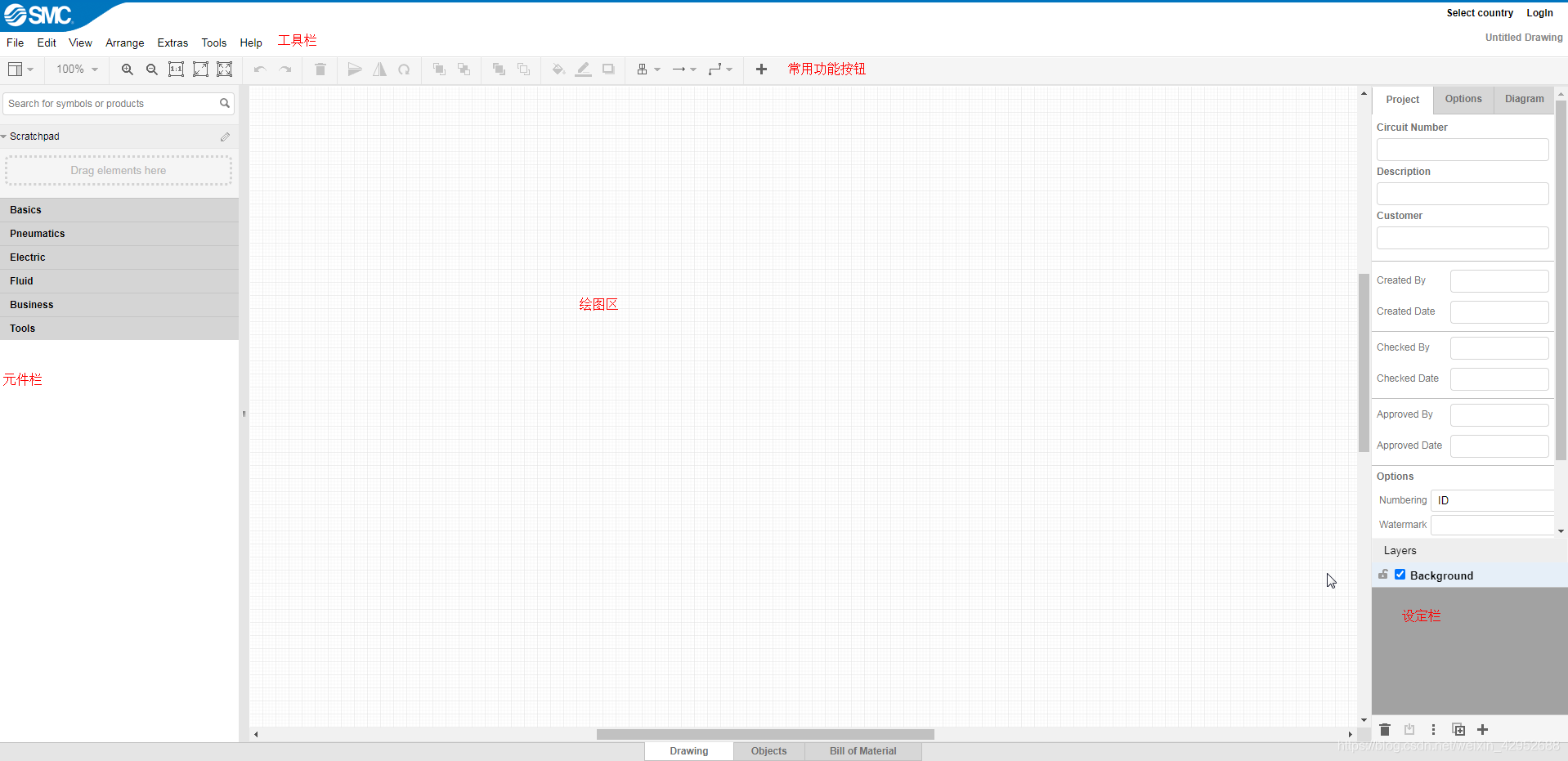

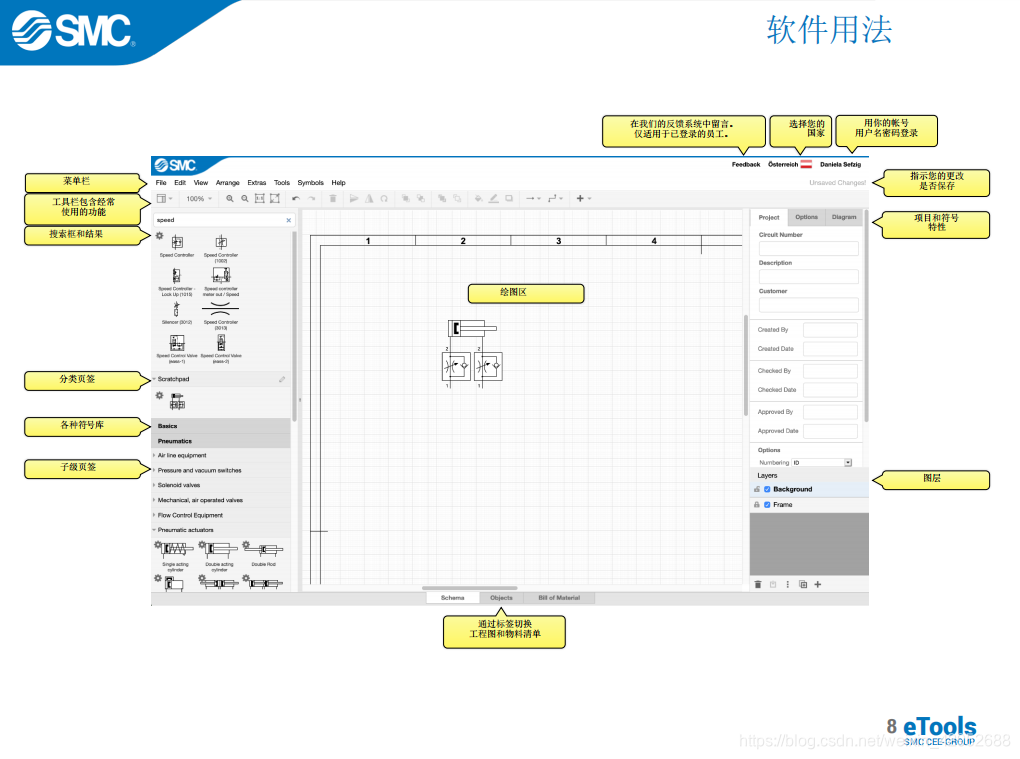

进入后，页面各区如下：
1.工具栏（和office的工具栏差不多，都是各种基础设置，文件导入导出功能）
2.常用功能按钮（如缩放，连线，对象形状操作等，和CAD差不多）
3.元件栏（分类导入各气动元件，电气元件，业务流程等）
4.绘图区（制作P&ID系统原理及流程图的地方）
5.设定栏（绘制的对象，以及图纸，可以在这里进行详细设定。）
基本绘图功能：
