集成电路产业的芯片设计、芯片制造、封装测试

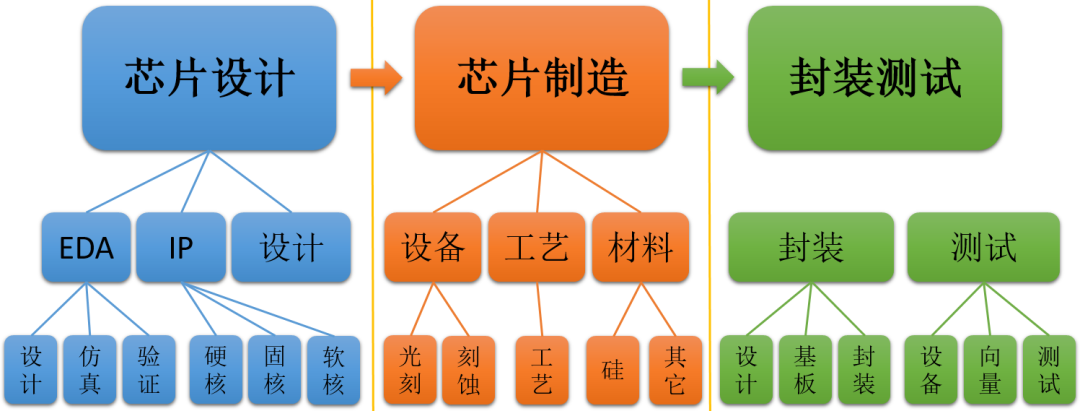

集成电路产业通常被分为芯片设计、芯片制造、封装测试三大领域，参看下图：

我们逐一进行分析，芯片设计主要从EDA、IP、设计三个方面来分析；芯片制造主要从设备、工艺和材料三个方面来分析；封装测试则从封装设计、产品封装和芯片测试几方面来分析。

    01

芯 片 设 计

如何开始一款芯片设计呢？

首先要有工具（EDA)，然后借助现有的资源（IP），加上自己的构思和规划就可以开始芯片设计了。

这里，我们就从芯片设计工具EDA，知识产权IP，以及集成电路的设计流程来分析芯片设计。

1.1 EDA

EDA（Electronic Design Automation）电子设计自动化，常指代用于电子设计的软件。

曾经有人跟我说：“EDA有啥呀，不就是个工具嘛？”是啊，确实就是个工具，可是没这个工具，你啥也设计不了啊！

现在的大规模集成电路在芝麻粒大小的1平方毫米内可以集成1亿只以上的晶体管，这些晶体管之间的连接网络更是多达数亿个。当今主流的SoC芯片，其晶体管数量已经超过百亿量级。如果没有精准的，功能强大的EDA工具，怎么设计呢？

EDA是芯片设计的必备工具，目前，Synopsys、Cadence和Mentor（Siemens EDA）占据着超过90%以上的市场份额。在10纳米以下的高端芯片设计上，其占有率甚至高达100%。也就是说，现在研发一款10nm以下的芯片，没有以上三家的EDA工具几乎是不可能实现的。

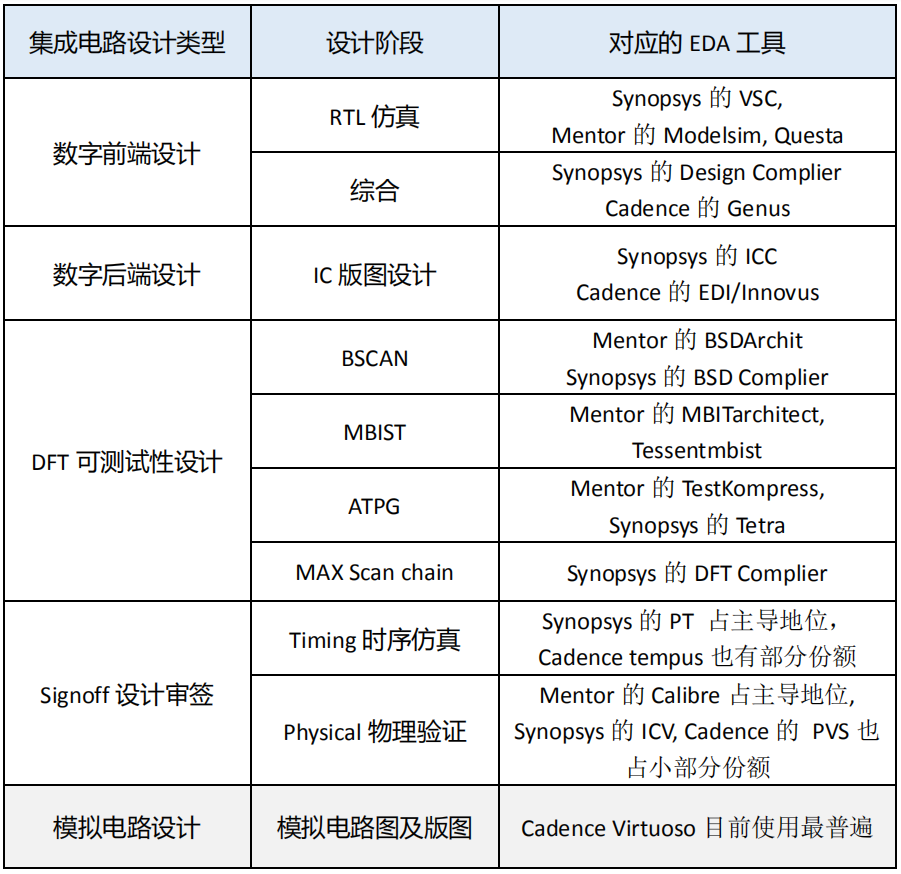

下表所示是目前芯片设计中主流的EDA工具：

芯片设计分为设计、仿真、验证等环节，对应的EDA工具分为设计工具、仿真工具、验证工具等。

设计工具解决的是模型的构建，也就是从0到1（从无到有）的问题，仿真和验证工具解决模型的确认，也就是1是1还是0.9或者1.1的问题。因此，从EDA开发的角度，设计工具的开发难度更大。

此外，设计规模越大，工艺节点要求越高，EDA工具的开发难度也越大。

国产EDA工具目前在一些仿真验证点工具上取得一些成绩，在模拟电路设计方面也初步具备了全流程工具，但在大规模集成电路设计上和三大厂商还有很大的差距，尤其在高端数字芯片设计流程上基本还是空白。

1.2 IP

IP（Intelligent Property）代表着知识产权的意思，在业界是指一种事先定义、经过验证的、可以重复使用，能完成特定功能的模块，IP是构成大规模集成电路的基础单元，SoC甚至可以说是基于IP核的复用技术。

IP一般分为硬核、软核和固核。

IP硬核一般已经映射到特定工艺，经过芯片制造验证，具有面积和性能可预测的特点，但灵活性较小；

IP软核以HDL形式提交，灵活性强，但性能方面具有不可预测性；

IP固核通过布局布线或利用通用工艺库，对性能和面积进行了优化，比硬核灵活，比软核在性能和面积上更可预测，是硬核和软核的折中。

下表为目前全球前10大IP提供商，可以看到中国有两家入围前十，但是两家市场份额加起来也仅有3%，而ARM一家就占据了40%以上的市场份额，美国的企业则占据了30%的市场份额，如果ARM被英伟达收购，基本上IP市场就是美国的天下了。此外我们也发现，全球最大的两家EDA公司Synopsys和Cadence，在IP领域也同样占据的第二、第三的位置。

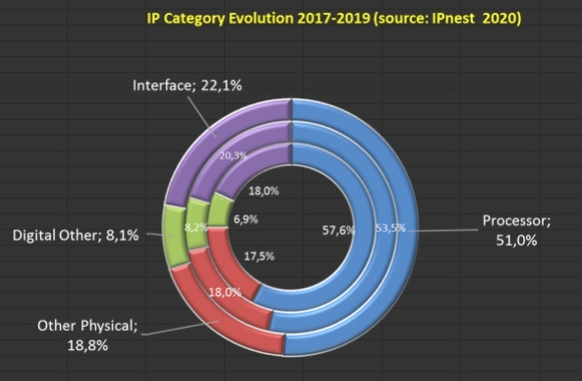

下图所示为IP的种类，其中处理器占51%，接口IP占22.1%，数字类占8.1%，其他占18.8%，处理器类ARM一家独大，在接口类IP中，Synopsys是业界领导者。

我们需要考虑的是，在设计的芯片中那些IP是自主设计的，那些是外购的，这些外购的IP是否存在不可控因素？如果你设计的SoC仅仅是把别人的IP打包整合，那自主可控性就要大打折扣了。

下面，我们以华为麒麟980为例，了解一下芯片研发中的IP使用情况。

麒麟980芯片集成的主要部件有CPU、GPU（俗称显卡）、ISP（处理拍照数据）、NPU（人工智能引擎）和基带（负责通信）。

根据华为官方资料，ISP是华为自研，NPU是华为和寒武纪合作的成果，至于CPU（Cortex-A76）和GPU（Mali-G76）则是华为向ARM公司购买的授权，包括指令集授权和内核授权。

如果没有IP授权，还有没有可能自研麒麟980芯片，目前看来，没有 。

1.3 设计流程

芯片设计流程通常可分为：数字IC设计流程和模拟IC设计流程。

数字IC设计流程：芯片定义 → 逻辑设计 → 逻辑综合 → 物理设计 → 物理验证 → 版图交付。

芯片定义（Specification)是指根据需求制定芯片的功能和性能指标，完成设计规格文档。

逻辑设计(Logic Design)是指基于硬件描述语言在RTL(Register-Transfer Level)级实现逻辑设计，并通过逻辑验证或者形式验证等验证功能正确。

逻辑综合(Logic Synthesis)是指将RTL转换成特定目标的门级网表，并优化网表延时、面积和功耗。

物理设计
