36.4.3 TXTIME and PSDU_LENGTH calculation
PLME-TXTIME.confirm原语返回的EHT PPDU的TXTIME参数值应使用等式(36-110)计算。
其中,
- TEHT-PREAMBLE :定义如等式(36-97)。
- NSYM :数据部分OFDM symbols的总数。
[1] 对于EHT MU PPDU,在36.3.13.3.5(Encoding process for an EHT MU PPDU)中给出。
[2] 对于EHT TB PPDU,在36.3.13.3.6(Encoding process for an EHT TB PPDU)中给出。
[3] 对于EHT sounding NDP,为0。 - TPE :在36.3.14(Packet extension)给出。
- SignalExtension :采用表27-54(HE PHY characteristics)中定义的aSignalExtension的值。
对于EHT TB PPDU,使用等式(36-111)计算在的PLME-TXTIME.confirm原语中返回的用户u的PSDU_LENGTH参数的值。
其中,
- NSYM,init :在36.3.13.3.6(Encoding process for an EHT TB PPDU)给出。
- NDBPS,u :在36.5(Parameters for EHT-MCSs)给出。
- NDBPS,last,init,u :由等式(36-52)给出,ainit在36.3.13.3.6(Encoding process for an EHT TB PPDU)给出。

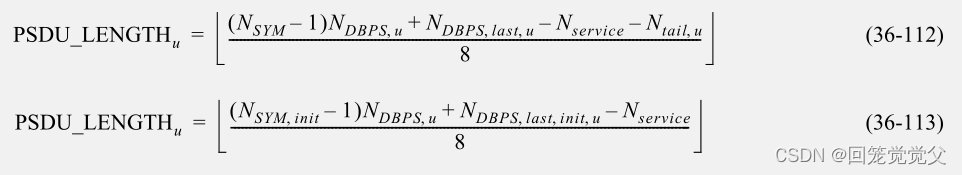

对于EHT MU PPDU,PLME-TXTIME.confirm原语中返回的用户u的PSDU_LENGTH参数的值使用等式(36-112)和等式(36-113)来计算, 分别用于BCC和LDPC编码。
其中,
- NSYM,init :由等式(36-51)给出。
- NDBPS,u :在表36-23(Frequently used parameters)中给出。
- NDBPS,last,u :对于BCC由等式(36-61)给出,对于LDPC由等式(36-60)给出。
- NDBPS,last,init,u :由等式(36-52)给出。
对于EHT sounding NDP,PLME-TXTIME.confirm原语中返回的PSDU_LENGTH参数的值为0。
对于EHT TB PPDU,使用等式(36-114)计算在RXVECTOR中返回的用户u的PSDU_LENGTH参数的值。
其中,

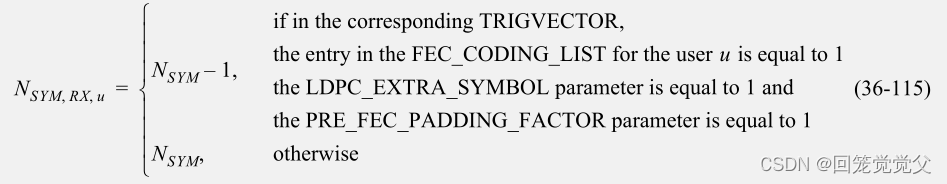

- NSYM,RX,u :由等式(36-115)给出。

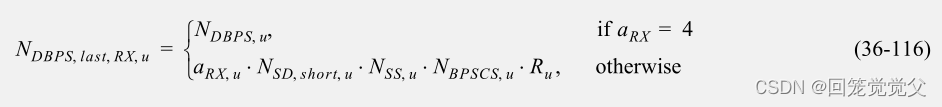

- NDBPS,last,RX,u :由等式(36-116)给出给出。
- NDBPS,u :在表36-23(Frequently used parameters)中定义。
- Nservice和Ntail,u :在表36-18(Timing-related constants)中定义。
其中,
- NSYM :由等式(36-93)给出。
其中,

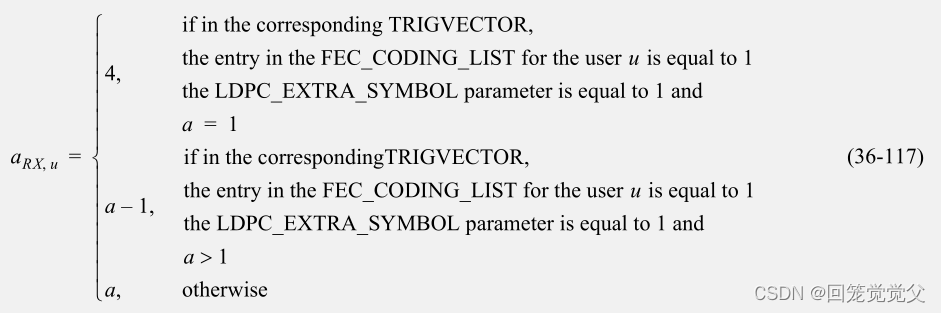

- aRX,u :由等式(36-117)给出。
- NSD,short,u :即用户u的NSD,short ,在表36-46(NSD,short values for EHT-MCS values from 0 to 13 and 15)中定义。
- NSS,u和NBPSCS,u和Ru :在表36-23(Frequently used parameters)中定义。
其中,
- a :即TRIGVECTOR参数PRE_FEC_PADDING_FACTOR中指示的pre-FEC padding factor(范围从1到4)。
对于EHT MU PPDU,使用等式(36-118)计算为用户u返回的RXVECTOR参数PSDU_LENGTH的值。
其中,

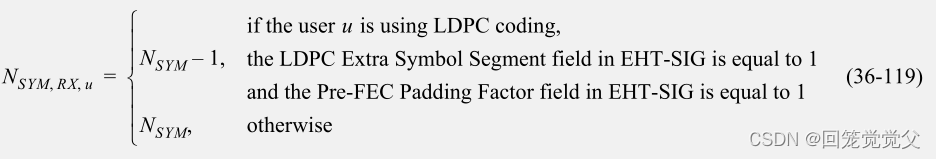

- NSYM,RX,u :由等式(36-119)给出。
- NDBPS,last,RX,u :由等式(36-120)给出给出。
- NDBPS,u :在表36-23(Frequently used parameters)中定义。
- Nservice和Ntail,u :在表36-18(Timing-related constants)中定义。
其中,
- NSYM :由等式(36-95)给出。
其中,
- aRX,u :由等式(36-121)给出。
- NSD,short,u :即用户u的NSD,short ,在表36-46(NSD,short values for EHT-MCS values from 0 to 13 and 15)和表36-47(NSD,short values for EHT-MCS 14)中定义。
- NSS,u和NBPSCS,u和Ru :在表36-23(Frequently used parameters)中定义。
其中,
- a :即EHT-SIG中Pre-FEC Padding Factor字段指示的pre-FEC padding factor(范围从1到4)。
