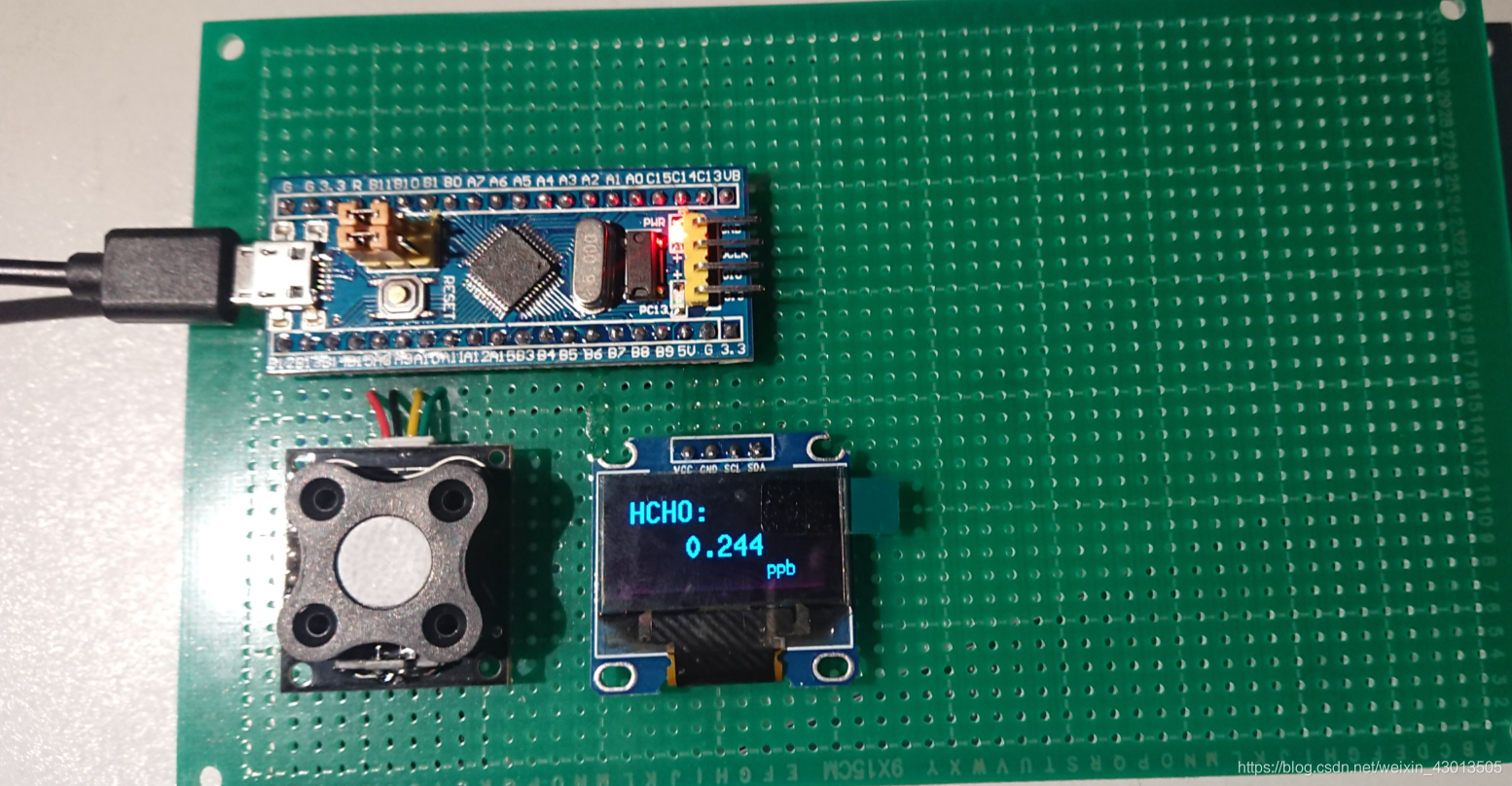

甲醛测量仪 DART WZ-S + stm32f103c + stmDuino IDE + I2C OLED

嫌弃网上卖的甲醛测量仪太坑 （贵） （其实几个DIY的性价比还不错） ，夸下海口说要自己做个甲醛测量仪，没想到母上信以为真，日夜催促。可恶，没办法了，只能动手了！ 传感器：DART WZ-S
板子：stm32f103c8t6 最小系统版
显示：I2C OLED屏

总价约80+10+10，只要100啊朋友们，做到就是赚到（我不信）

【传感器】

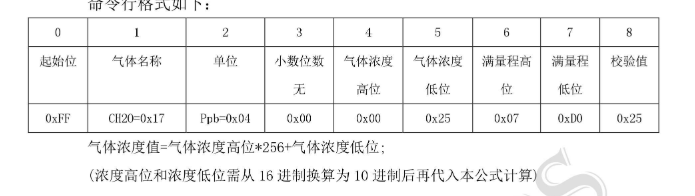

使用的传感器是号称最好的甲醛传感器，英国DART公司的WZ-S。淘宝80RMB左右可得到，有白色和黑色款，似乎差别不大。直接串口通信，非常方便，就是官方给的资料说得太不清楚了，尤其是最终数据的单位（现在可能也没搞清楚（不是））。 其串口通信可选主动上传和问答式，因为懒，直接用了默认的主动上传式。波特率为9600，1s传输9个十六进制数。

其中第一位为初始位0xFF，最后一位为校验值。
校验方法为：将图中[1,7]号数据相加后取反加一 （~sum+0x01）
所需要的数值为4、5号数据。
公式如图中所示，计算得到的数值*1000单位为ppb。
（如果不是, PLLLLLLLZ let me know！！)

【IDE】

用的IDE是Aduino，只需下载stmduino库+stlink即可直接用Arduino的语法写stm32，非常方便（懒惰 ）。

【stm32f103c8t6】

用的板子是stm32f103c8t6最小系统板，正好身边有，就拿来用了，针脚如下。
