UML建模实战：流程图与时序图应用

​
引言：为什么需要UML建模？

在系统开发中，平均每个核心功能会涉及‌3-5个系统模块‌的交互。使用UML工具可提升‌的需求沟通效率‌。本文将通过图书采购业务场景，详解两种核心UML图的实际应用。

一、流程图：业务逻辑的导航地图

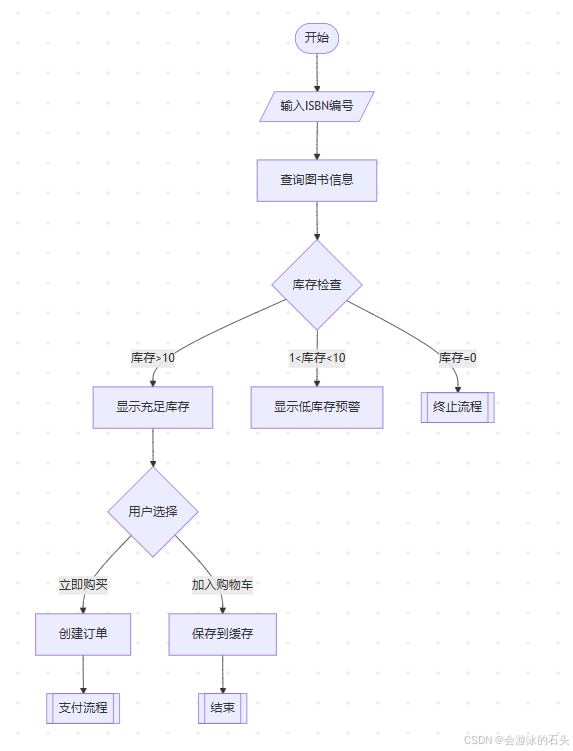

1. 图书采购流程图解：

​​

​​​​​​

二、时序图：跨系统协作的时空记录仪

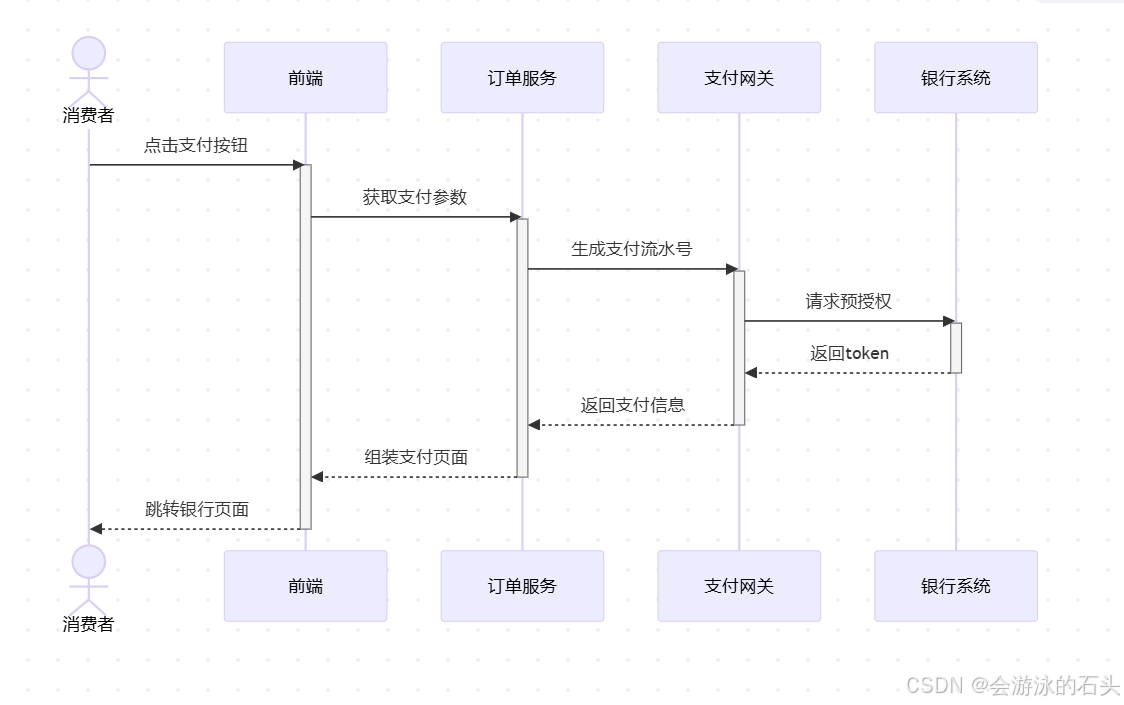

1. 支付系统交互流程：

2. 复杂交互设计要点

双因子认证‌
支付网关与银行的token机制确保交易安全
超时控制‌
各步骤默认设置超时限制（推荐值）：

交互步骤	超时阈值
前端→订单服务	3s
订单服务→支付网关	5s
支付网关→银行	10s

异常处理‌

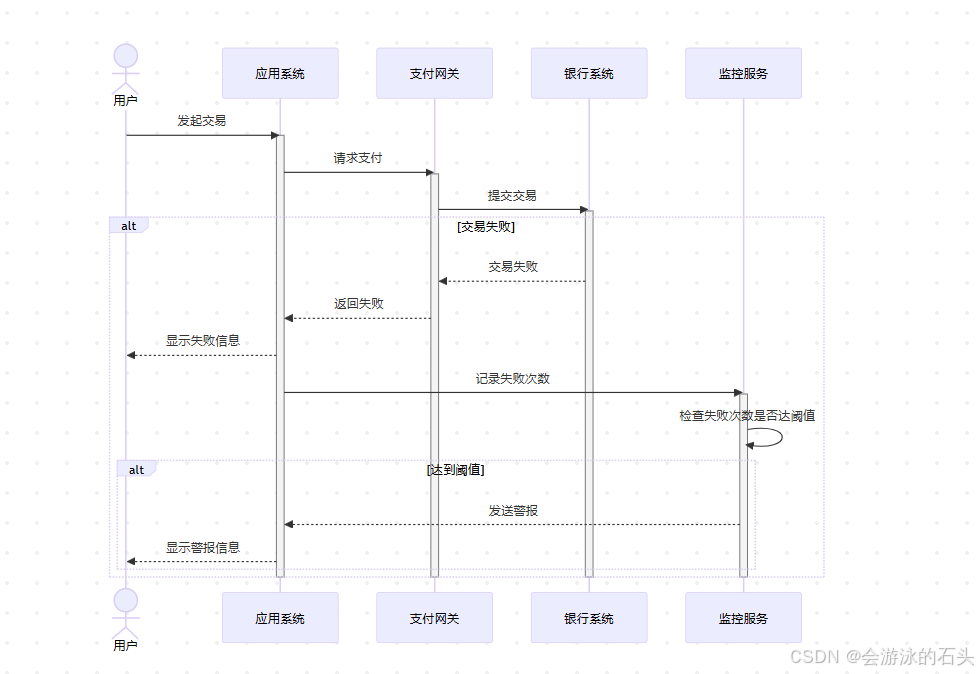

通过alt片段处理支付失败场景：

三、UML双视图对比分析

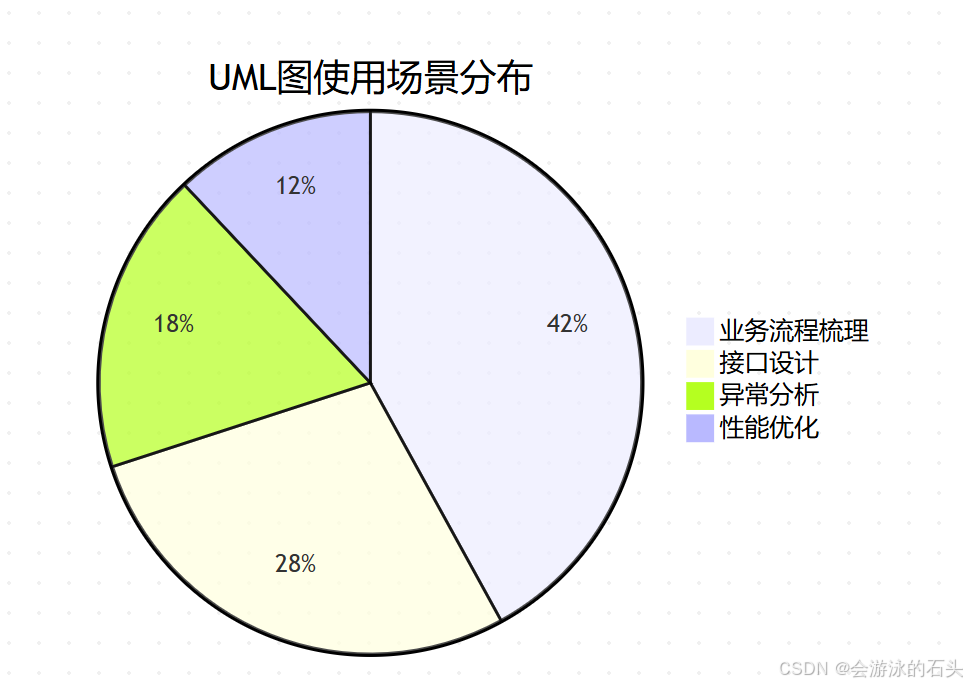

1. 功能维度对比：

2. 设计视角差异

维度	流程图	时序图
核心视角	业务决策流	消息时序流
时间粒度	逻辑步骤（分钟级）	操作耗时（毫秒级）
适用层级	产品需求文档(PRD)	技术设计文档(TDD)
典型产出物	采购流程图	支付交互时序图

四、工具链与学习路径

1. 工具对比矩阵

工具名称	学习成本	协作能力	代码生成
Draw.io	★☆☆☆☆	在线协作	不支持
PlantUML	★★☆☆☆	版本控制	支持
Visual Paradigm	★★★★☆	企业级	支持

五、扩展应用：

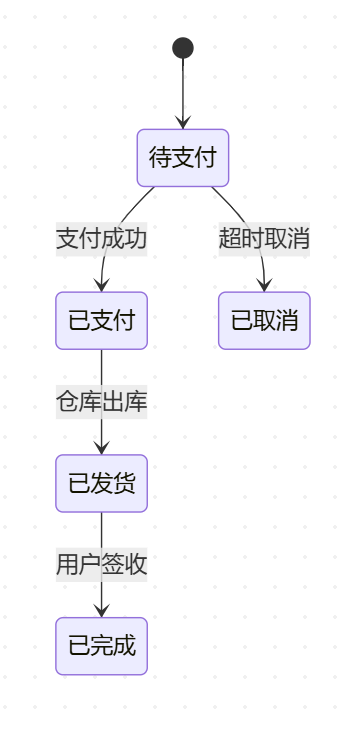

1. 支付订单流程示例：

结语:

UML建模能力已成为‌高级开发者的必备技能‌。

资源推荐‌：
Mermaid官方文档
《UML精粹》Martin Fowler著
PlantUML在线编辑器：https://plantuml-editor.kkeisuke.com/

通过UML双剑合璧，构建出既能让产品经理点头、又能让程序员会心的完美设计文档。
