Raid5阵列数据恢复+Openmediavault配置内网与外网远程访问+服务器到服务器的大量文件转移备份

一、适用场景：

1、OpenMediaVault，是一个开源的（免费）基于Debian Linux的下一代网络附加存储(NAS)解决方案。
2、易于使用的 WEB 管理界面：OpenMediaVault 的用户界面设计直观，即使是没有 Linux 经验的用户也能轻松上手。与其他流行的 NAS 解决方案相比，例如 FreeNAS（现更名为 TrueNAS CORE）和 Synology DSM，OpenMediaVault 在易用性、灵活性和能效方面更胜一筹。
3、数据存储和备份功能：支持多种文件系统（包括 EXT4、XFS、BTRFS 等），并且可以轻松配置 RAID（冗余磁盘阵列）来增加数据安全性。
4、插件系统：OpenMediaVault 拥有丰富的插件生态，用户可以根据需要安装各种插件，扩展 NAS 的功能，如 DLNA 媒体服务器、虚拟机管理、网络监控等。
5、高度定制性：支持定制化服务，如 SSH 访问、FTP 服务器、WebDAV 服务等。
6、能效和性能：对于使用低功耗设备（如 Raspberry Pi）的用户来说，OpenMediaVault 是一个理想选择，它可以在较低的硬件配置上运行，同时提供良好的性能。
OpenMediaVault安装过程参考：
https://blog.csdn.net/weixin_43075093/article/details/131493113
OpenMediaVault配置使用过程参考：
https://blog.csdn.net/weixin_43075093/article/details/131603562

二、传统专业服务器部署时的思考：

（一）思路：

1、前提：本例中的联想RD430专业服务器硬件阵列仅支持raid0与raid1
根据raid0的特性没有容错功能，速率最快，但是坏1个硬盘，则整个阵列数据丢失，不可行；raid1的特性有容错，但是阵列后整个阵列硬盘的容量会降低一半，且读写速率下降，不可行；
2、硬件不变的情况下，速率快+容量大+容错的解决方案：
要满足上千人的并发同时访问，所以速率要跟上，用1个固态硬盘安装专业服务器的操作系统（1个raid0），用7个机械硬盘分别配置成raid0（即生成7个raid0）作为数据与资料的存储，然后在硬件阵列多个raid0的基础上，再从操作系统中部署软阵列raid5，从容错上来看，raid5允许坏1个物理硬盘，且坏后可根据raid5的校验算法自动进行数据的恢复，再从容量上看，整体容量相对raid0只少了1个硬盘的容量空间，对于本例中的7个硬盘来说，有6个硬盘的满容量。

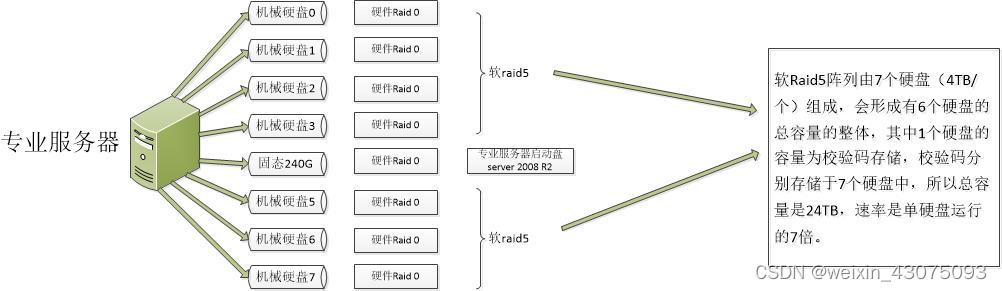

非常规的阵列配置实战思路如下图（强大的软raid05，是多个独立raid0，再组raid5）：

本例坏了固态硬盘240GB（装专业服务器操作系统server 2008 R2）和机械硬盘0的4TB（存储数据资料），更换后恢复数据。

（二）传统专业服务器遇到状况后的处理步骤：

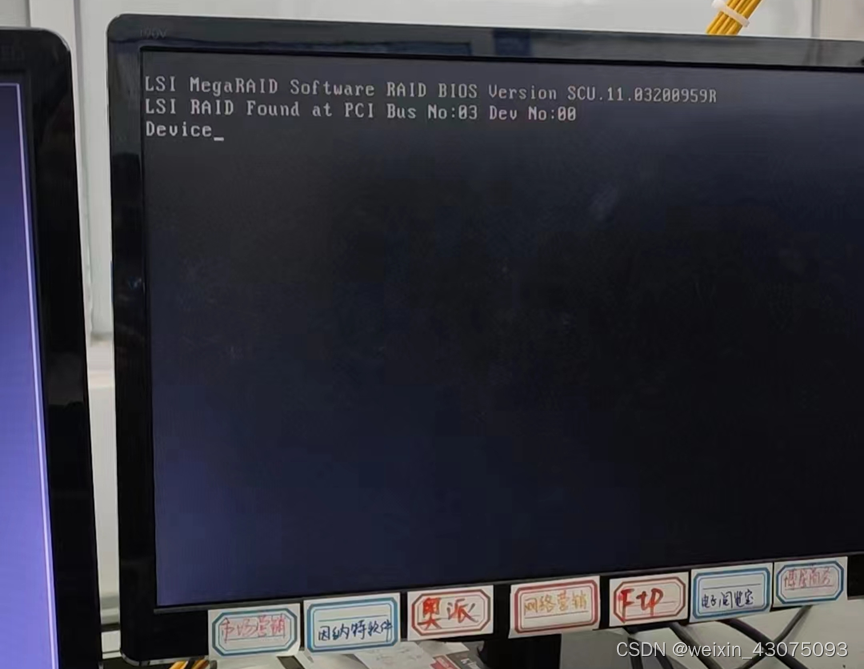

1、开机时，自检过程中，卡在阵列的检查不动，如下图：

2、关机，释放掉人体身上的静电后（戴上静电环也可以），打开专业服务器的机箱盖，清理主板上的灰尘后，再开机，故障依旧。

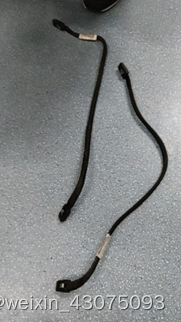

3、用酒精清洗阵列数据线的接口（服务器主板端接口与阵列卡端接口），吹干后，再开机，故障依旧。更换2条阵列数据线，如下图：

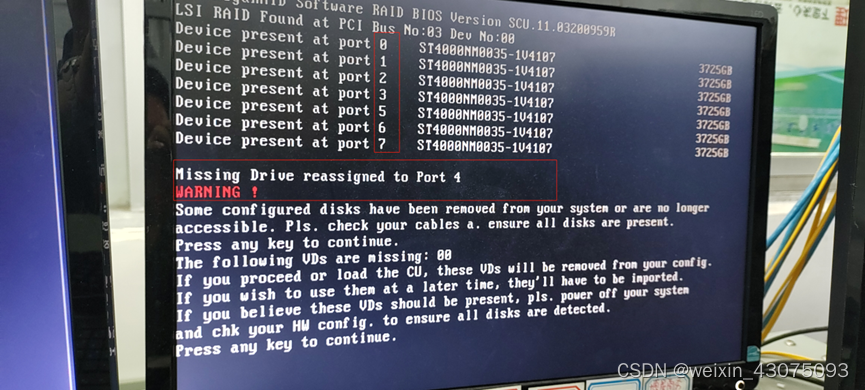

4、开机后能检测到阵列了，其中4号盘有告警提示（本例的服务器硬盘阵列接口可接8个硬盘（标识号0-7），其中有7个机械硬盘用于存储数据资料，1个固态硬盘用于专业服务器的操作系统安装，由图可见还有标识号4的硬盘未显示出来），说明还有1个硬盘未检测到，如下图：

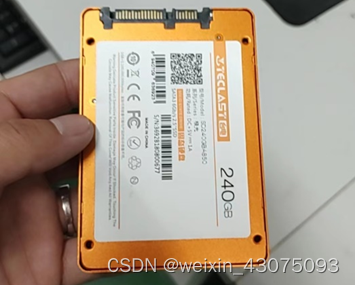

5、拨出4号盘，放到台式机上检测，4号盘（240GB用于安装传统专业服务器的操作系统）如下图：

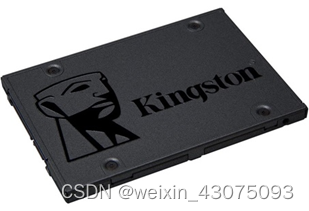

6、这个固态硬盘接在3台台式机上检测，均检测不到，所以，更换系统硬盘，如下图：

7、固态硬盘更换之后，可以正常检测到，如下图：

8、恢复专业服务器的操作系统备份，之前备份，使用的是机械硬盘250GB做的系统盘，系统启动与操作的过程偏慢，所以更新为固态硬盘。使用ghost操作的过程，把机械硬盘250GB整盘克隆到固态硬盘240GB，源（机械250G）与目标（固态240G）不要选错即可，本例不再赘述。
Ghost操作思路步骤：
（1）Local——》disk——》to disk
（2）Source 250GB机械硬盘
（3）Destination 240GB固态硬盘
9、设置传统专业服务器的bios，设置阵列卡启动，并选择启动的具体是哪一块硬盘

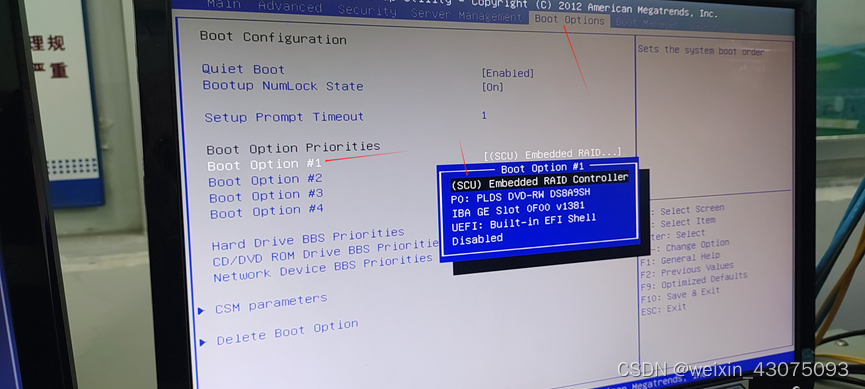

（1）专业服务器开机启动按F1，进入bios设置，注意在bios设置中，选择SCU Embedded RAID Controler阵列卡启动，BIOS设置完成后，按F10保存重启，如下图：

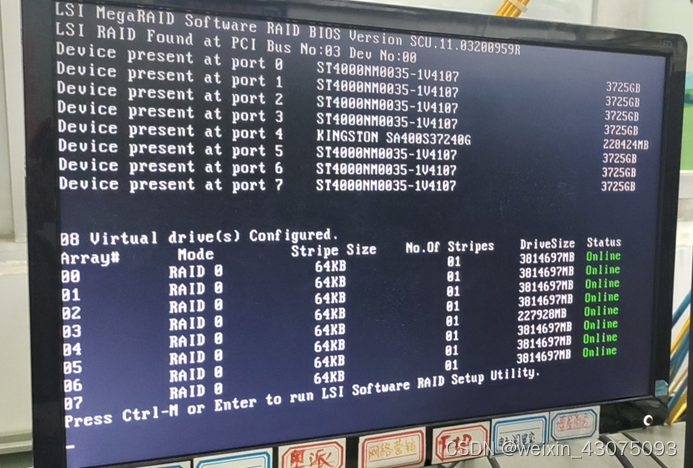

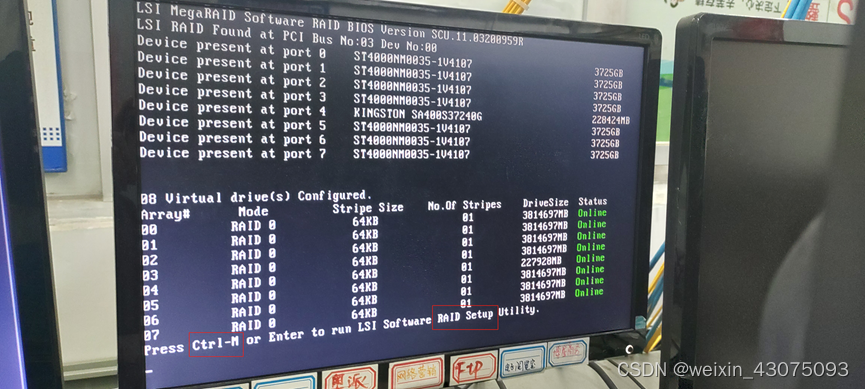

（2）看到下图的屏幕提示后，按CTRL+M进入阵列配置，从下图可以看出，所有的8个硬盘都是使用的raid 0，且独立成阵列，而不是单独的一个raid 0整体，如下图：

（3）进入到阵列配置界面后，选择configure配置，view/add configuration 浏览增加配置，用于区分8个硬盘具体选择哪块作为启动盘，如下图：

（4）从下图中，可以看出阵列磁盘A00是port 0槽位，3.637TB（4TB），根据前面的思路分析图，是使用240GB的硬盘作为服务器的系统启动盘，再根据9（2）图中看到的8个硬盘， port 4是240GB的硬盘，光标定位到port 4。

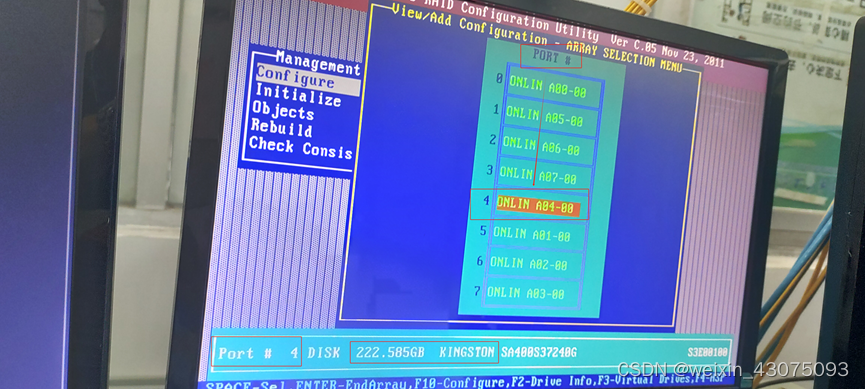

（5）光标定位到port 4后，看阵列信息是222.585GB，kingston，说明一会选择引导信息时，要选择port 4的这个222.585GB，kingston硬盘作为服务器的系统启动盘：

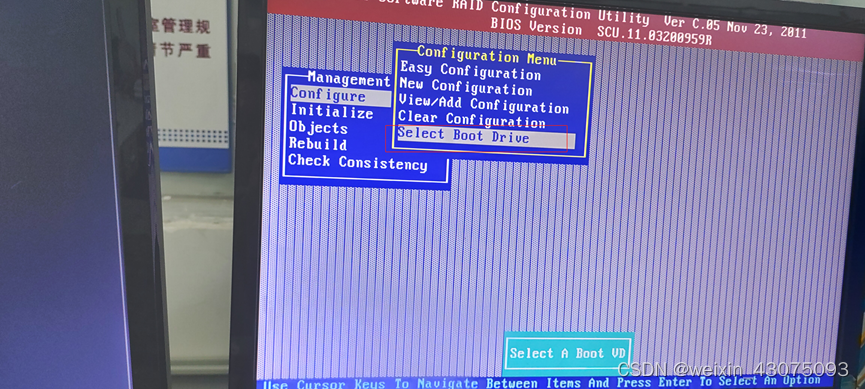

（6）按ESC返回，从菜单中选择Selete Boot Drive，如下图：

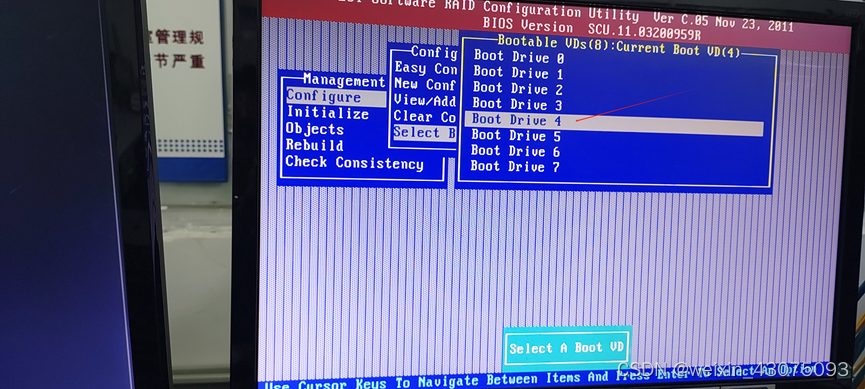

（7）从下图的菜单中选择Boot Drive 4作为服务器的系统启动盘，如下图：

（8）保存退出，重启服务器。
10、阵列数据恢复

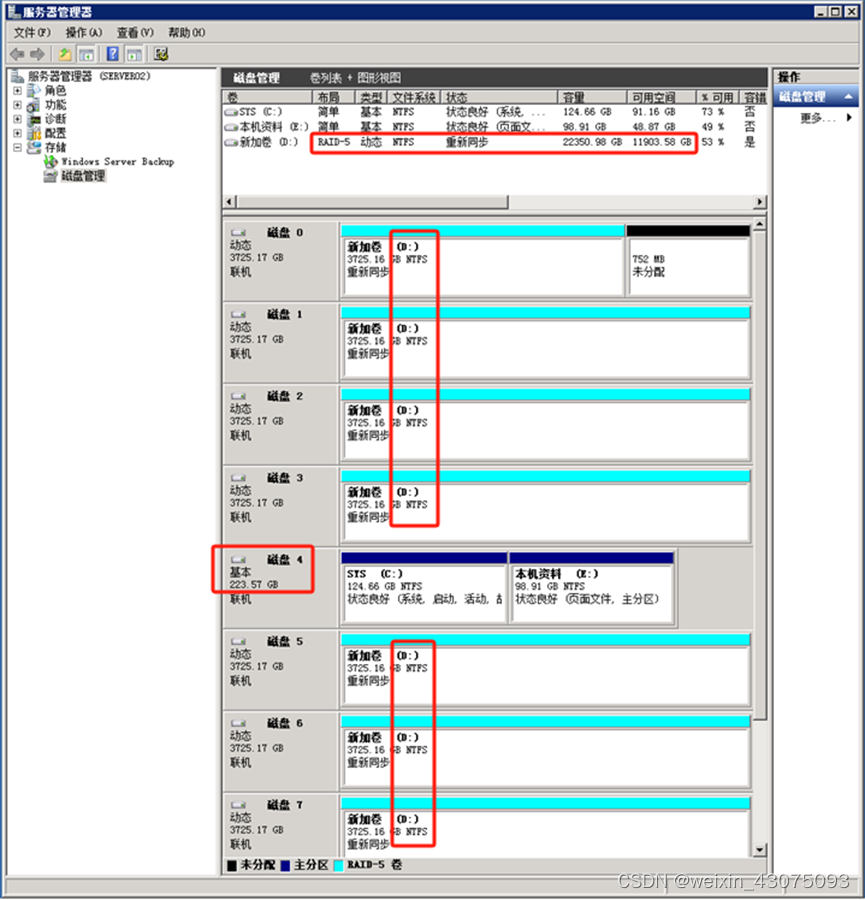

启动专业服务器的操作系统后，再所有阵列中的磁盘联机。raid5阵列根据算法，自动进行数据恢复，状态为“重新同步”即在数据恢复中，如下图：

“重新同步”：RAID5的数据同步原理是通过计算校验码来实现的。当写入新的数据时，RAID5需要更新对应的校验码以保持数据的完整性。RAID 5同步计算需要一些时间，容量越大的磁盘，同步计算所需的时间越长；
同步计算完成后，该卷的状态切换为“状态良好”，

（二）本例操作目标：

1、恢复阵列数据（包含各部门曾经存放在服务器中的资料）
2、创建各实训班级所使用的FTP服务器帐号，用户名与密码，启动server_u服务，使各班级能正常使用文件服务器上传实操作业，下载实训素材。给各班级上实操课、实训课、课后实操作业上传提供数据存储的基础。
3、转移该物理专业服务器上的一些平台到虚拟化服务器中，让每个平台单独在专业操作系统上运行，（1）互不影响，不会出现端口冲突的情况，如：市场营销平台使用8080端口，电商平台也要使用8080端口；（2）还可实现硬件资源的动态分配，让使用硬件资源多的平台获得更多的硬件资源，如CPU与内存量的动态分配，磁盘存储的动态分配。（3）便于备份，传统服务器上同时运行多种不同的服务，有些业务不能关机，则不好完成整个系统的备份工作，虚拟化服务器则可根据使用的时间段，关闭不用的虚拟机服务后，就可以做到对整个平台与操作系统的备份。（4）避免硬件资源的浪费，虚拟化服务器可以根据物理服务器的硬件情况，决定安装虚拟机数量的多少，专业服务器硬件资源充足，调配合理就可以安装多一些server操作系统。（5）虚拟化服务器可以把虚拟机迁移到别的虚拟化服务器上，如：电商平台迁移到电商专用的虚拟化服务器上。（6）虚拟化服务器可以根据软件平台开发商的最优环境，配置不同的操作系统类型，让软件平台运行在最稳定的状态，如：windows server 2008R2、server 2016、server 2019、server2022；Linux中的debian、ubuntu、CentOS等。传统专业服务器则只有1个操作系统，无法供不同的平台选择。
4、备份新安装好的各虚拟服务器平台（奥派电子商务平台、博星卓越电子商务平台、博星市场营销平台、博星网络营销平台、电子阅览室、图书馆、因纳特市场营销平台）
5、转移数据到别的服务器上，如电子阅览室图书馆有43万套电子图书，转移量大。

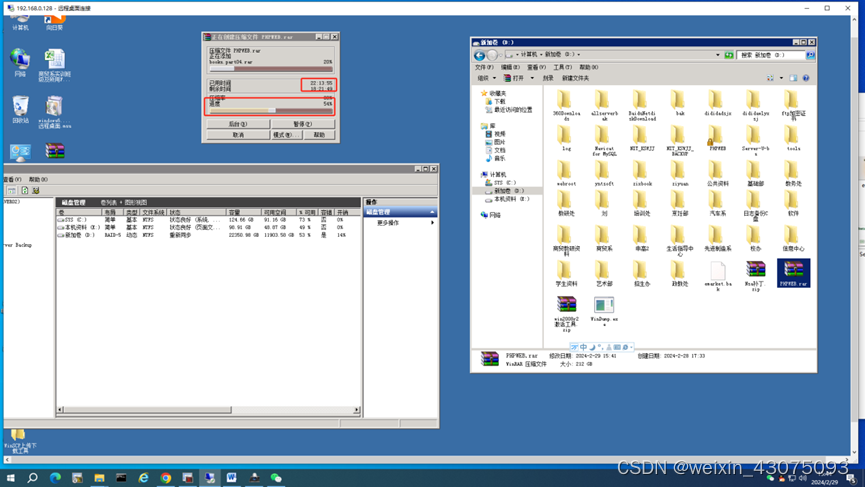

上图是压缩备份的过程，22小时，完成了54%，数据量多。

三、openmediavault网盘服务器、Server_u文件服务器配置

（一）server_U文件服务器（安装server_u过程本例不赘述）

1、配置域详细信息

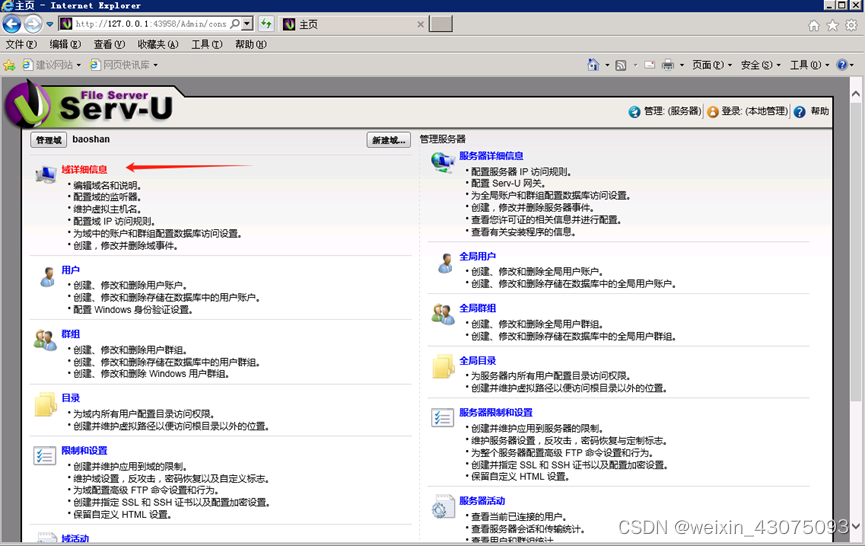

（1）从server_u控制界面，点第一项进入，域详细信息，如下图：

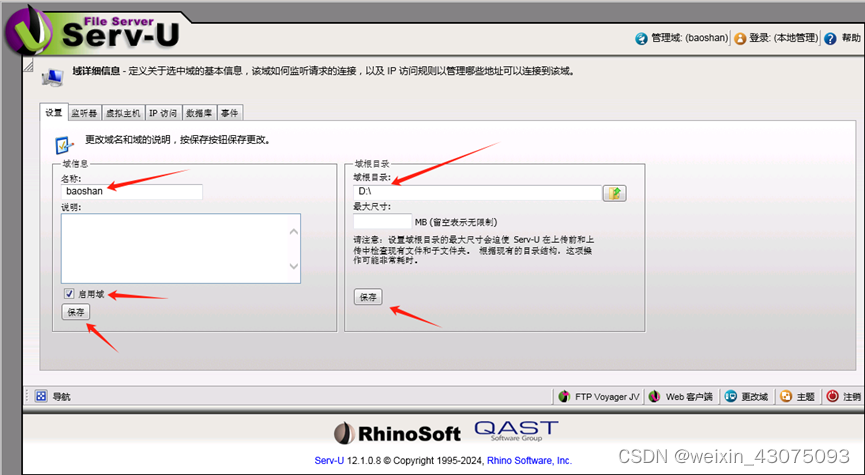

（2）配置域名称、指定域的根目录、启用域，如下图：

（3）配置监听器，使服务器的哪个ip地址与端口号，监听网络上的访问，如下图：

上图中，启用22端口，主要用于在外网传输时，传输过程中对传输的数据进行加密，因为FTP服务默认是明文传输，容易被截取到用户名和密码。此处配置为网络安全传输提供保障。即在外网使用SFTP协议进行传输。

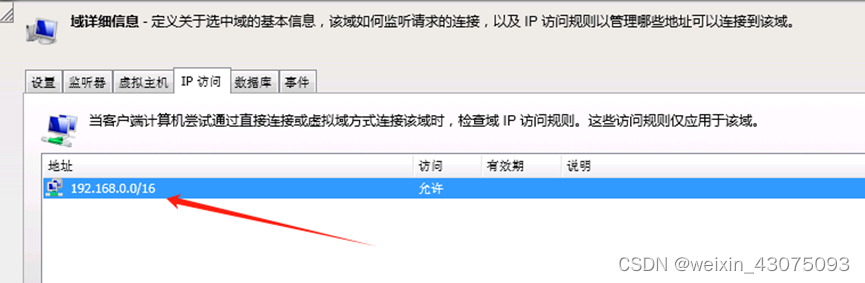

（4）根据具体环境，指定ip访问规则，本例允许192.168.0.0/16的范围。默认不填写时，是允许所有的ip地址访问，如下图：

注：当外网需要访问该服务器时，不要加入ip访问规则。外网ip范围广，若添加了访问规则，外网可能会访问不到服务器。

2、建立学生班级帐号

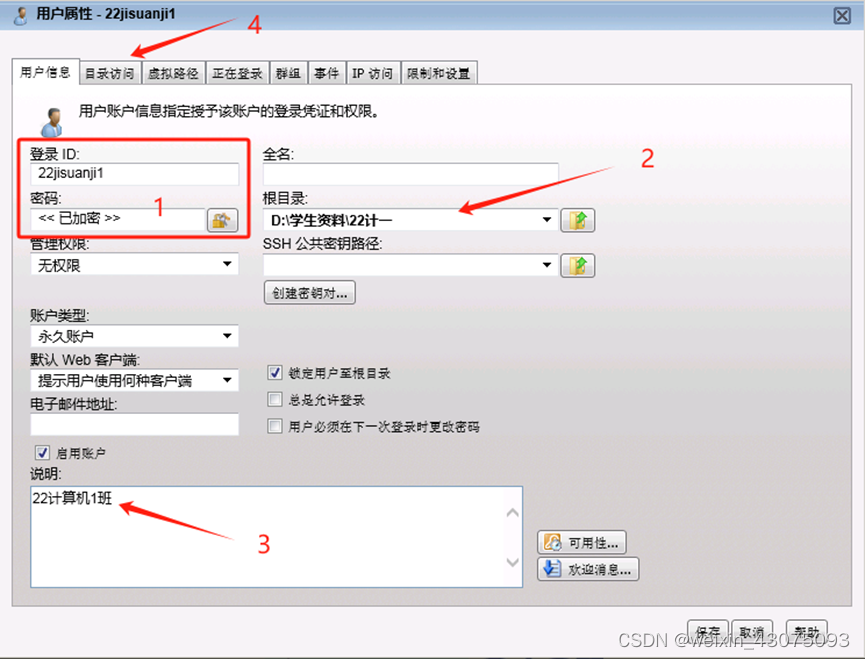

（1）点新建用户，输入如下信息：

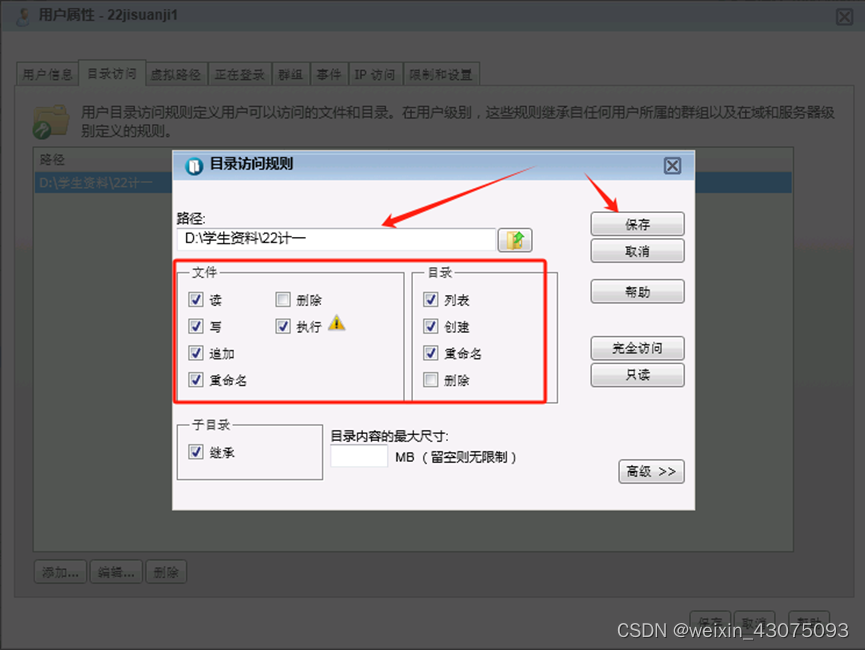

（2）配置帐号访问的目录与权限，如下图：

本例中，由于是学生对本班的目录操作，对文件的操作权限给了读取、浏览、写入、重命名，用于学生上传实操作业文件，重命名权限可根据具体情况给予（可防止甲生把乙生上传的作业改为自己的名字）。目录权限给了创建、重命名，有时学生上传实操作业文件较多，可能会上传文件夹。未给删除权限，是怕学生误删除了文件资料。

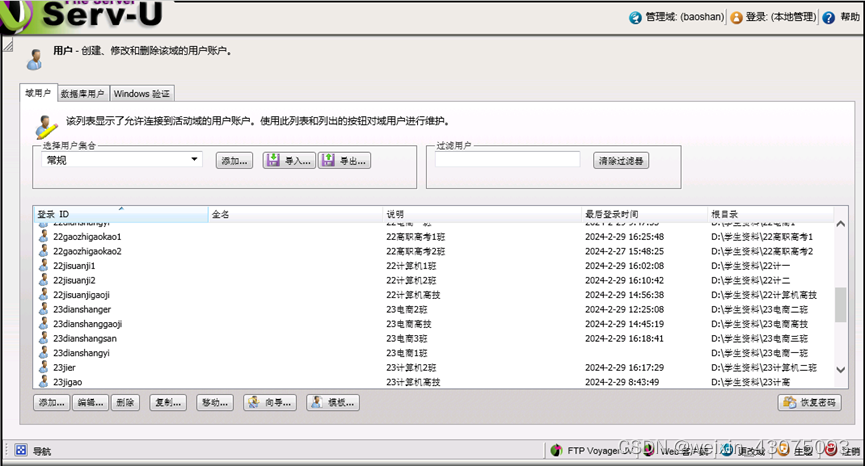

（3）各班级的帐号创建完成后，如下图：

3、建立部门工作帐号（全局用户）：

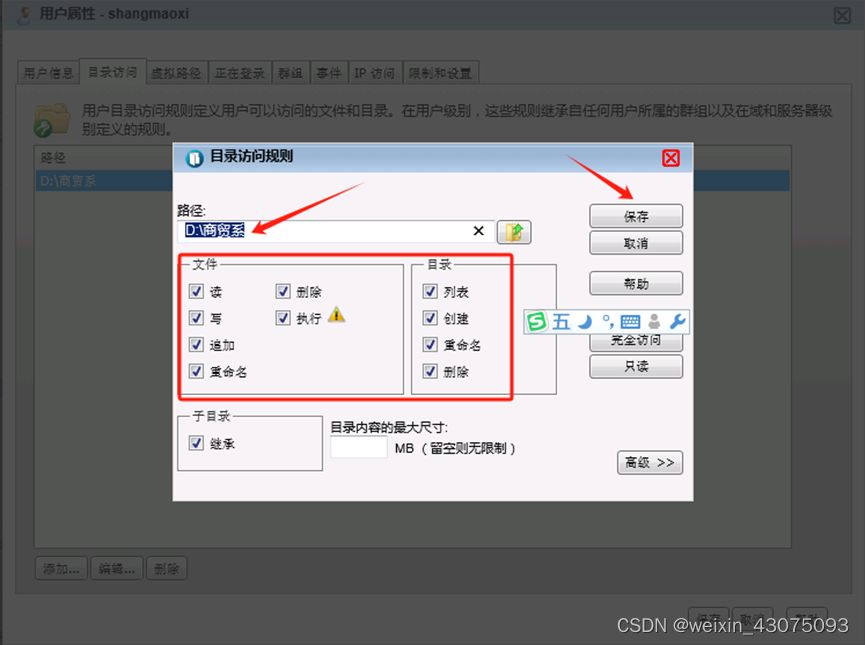

（1）各部门的帐号给予完全访问的所有权限，如下图：

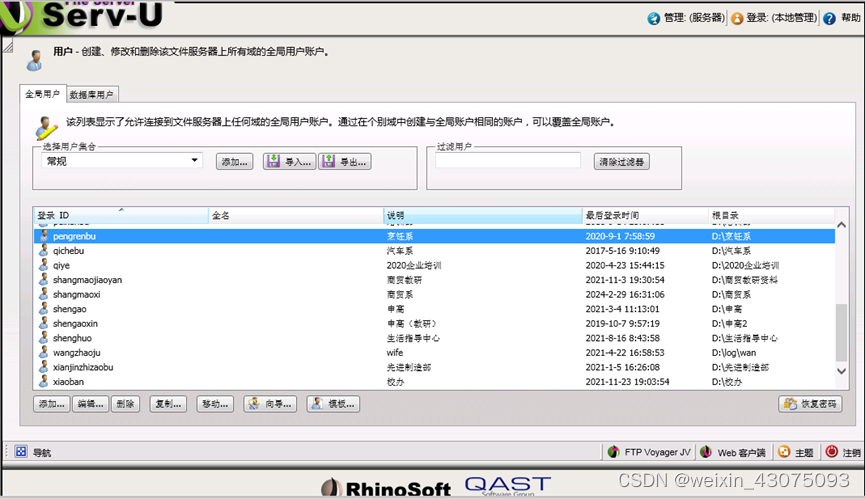

（2）建立好各部门的全局用户后，如下图：

（3）新建全局用户的anonymous用户，用于服务器中公共资料的匿名访问，当客户端访问服务器时，既能确认与服务器的连通性，又能给所有用户提供一些常用的工具软件等，避免用户自己下载一些被绑定的插件或广告之类。
4、配置服务器限制和设置，防止客户端访问服务器时，显示中文名称变成乱码，配置如下：
（1）用户与全局用户下的服务器限制与设置都要进行配置，如下图：

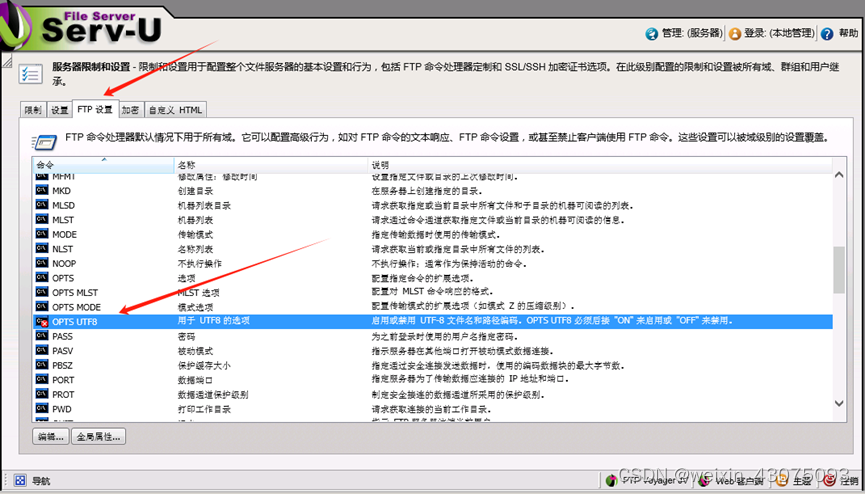

（2）禁用命令OPTS UTF8，如下图：

（3）配置OPTS UTF8的全局属性，如下图：

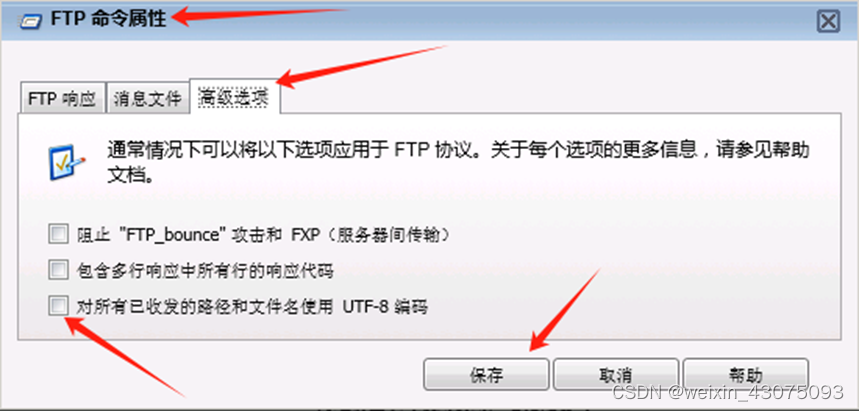

点全局属性后，在高级选项中，取消“对所有已收发的路径和文件名使用UTF8编码”前面的勾选，保存。如下图：

完成配置后，重启Server_U服务。
5、访问服务器前的系统防火墙配置：

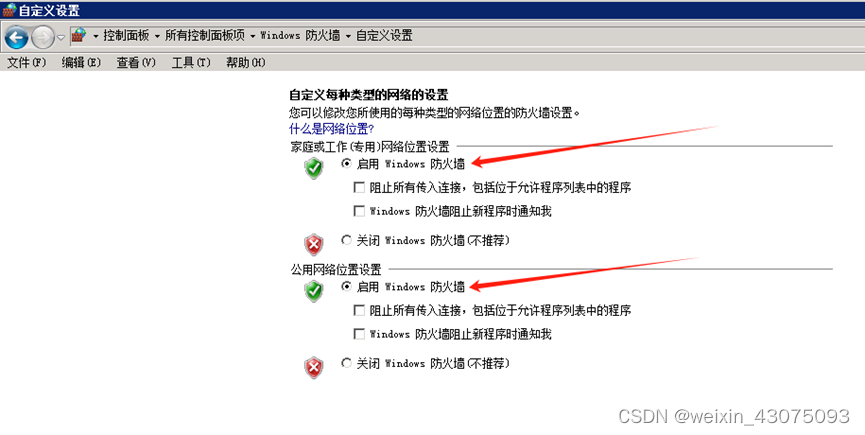

（1）开启服务器操作系统的防火墙，如下图：

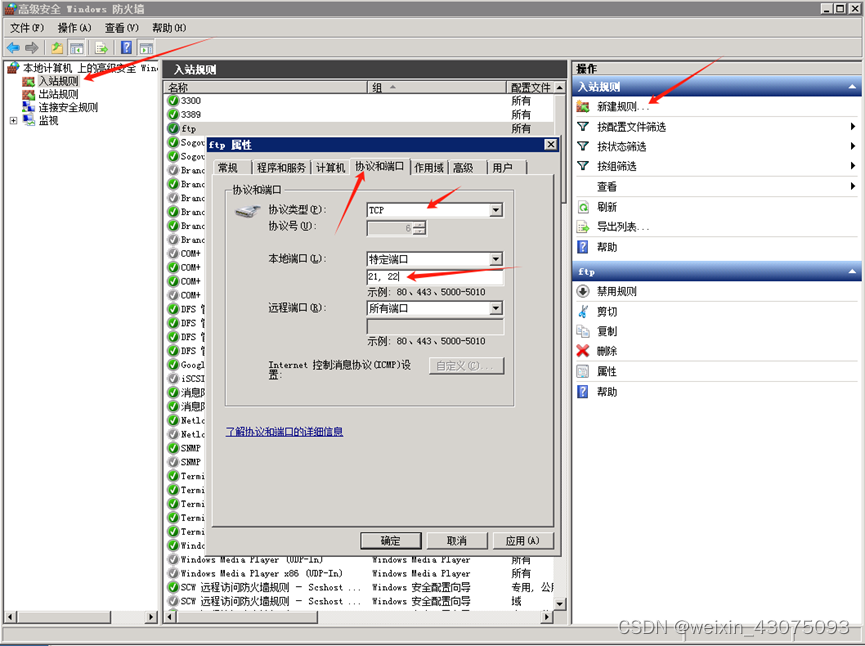

（2）在服务器操作系统上，新建入站规则，指定端口21，22，TCP协议，如下图

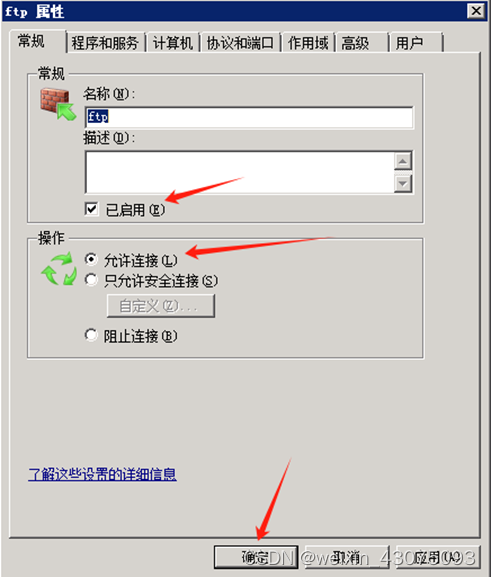

（3）允许访问21、22号端口号，如下图：

6、客户端访问服务器：

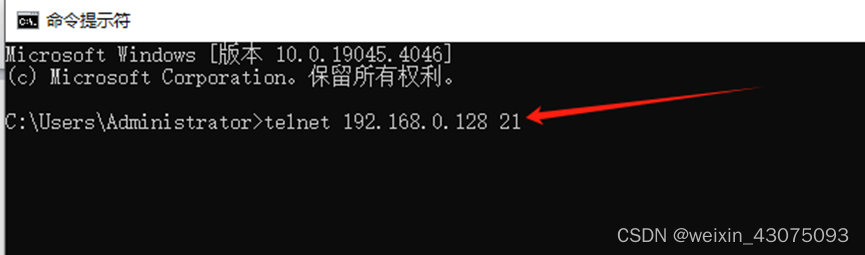

（1）在客户端电脑上测试与服务器192.168.0.128 21号端口的连通性，如下图：

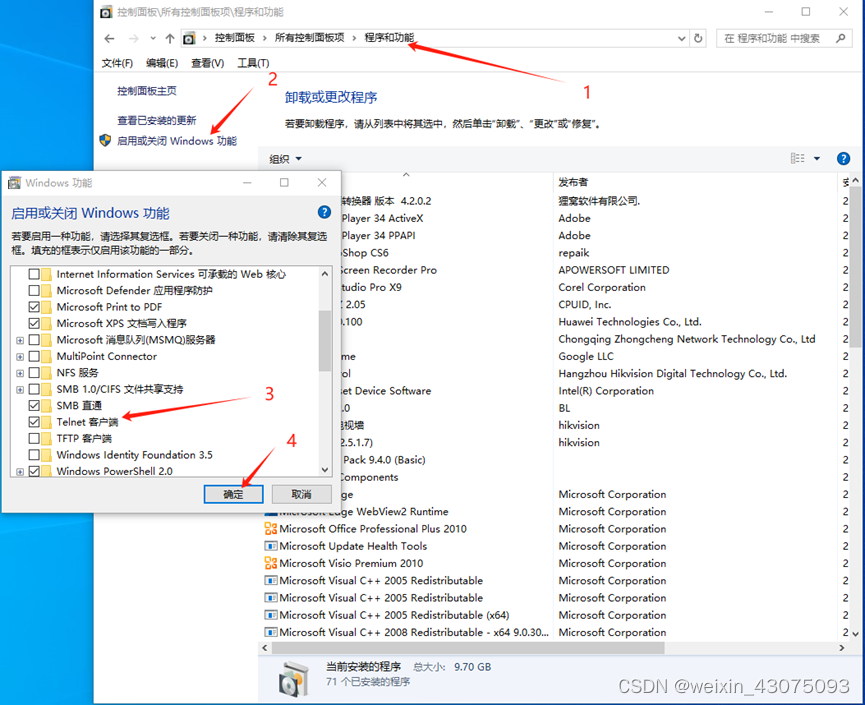

上图中的命令，若提示telnet非内部或外部命令时，需要在客户端的控制面板中，添加应用程序telnet客户端，即可使用该命令，如下图：

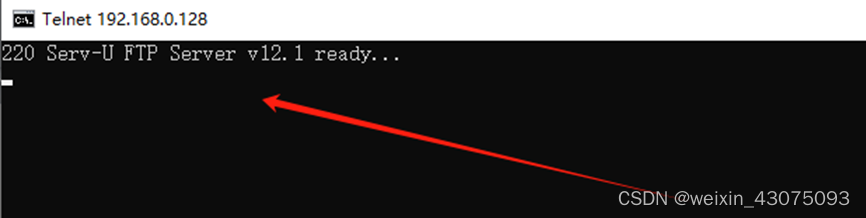

上面的命令完成后，结果显示如下，说明服务器端的21号端口是已经开启的状态，如下图：

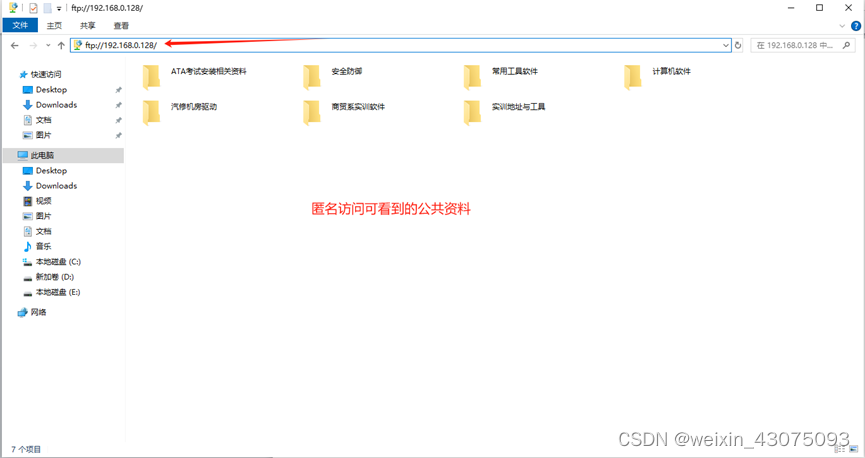

（2）此时，在客户端在资源管理器的地址栏输入ftp://192.168.0.128，本例中的服务器网卡ip地址，默认使用匿名访问公共资料，如下图：

匿名登录用户，需要在服务器上创建anonymous用户，不指定密码，本例中用于匿名访问服务器上的一些公共资料，既能确认已经登录上服务器，又能看到常用的一些软件、工具，并能下载安全的软件与工具。
在校园内使用FTP文件服务器时，速率比外网下载速率快，是局域网的速率。
注：在此处若默认是浏览器打开的话，需要对浏览器进行设置，如下图：

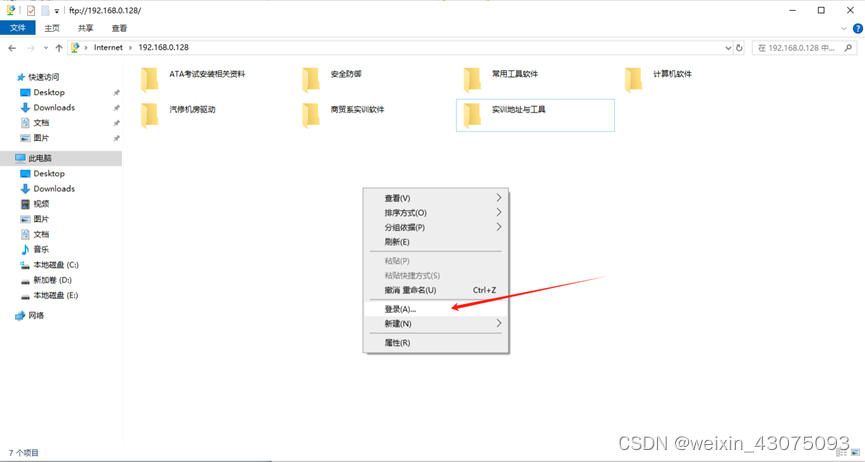

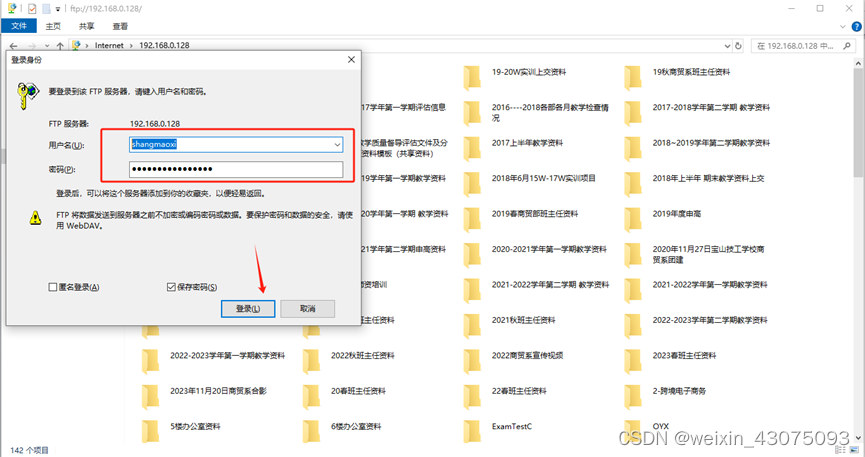

（3）客户端使用指定的用户名密码登录，在空白处右击，点登录，如下图：

（4）输入创建好的用户名和密码，登录后，可看到该用户登录后上传过的资料，如下图：

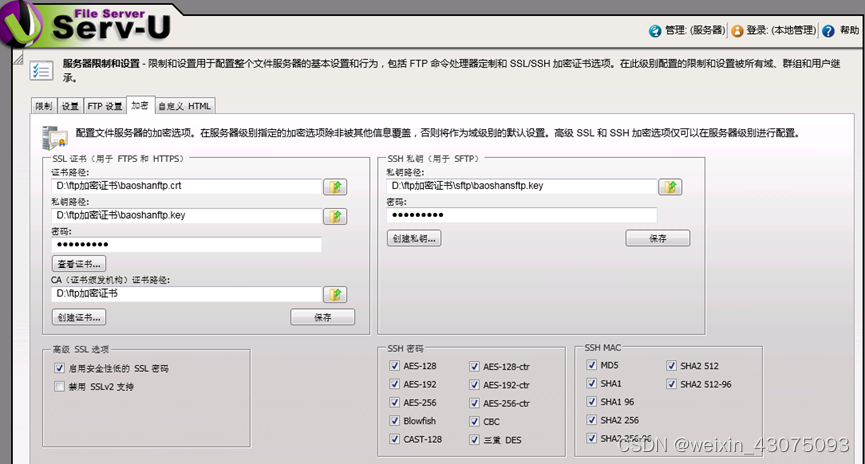

（5）SFTP加密传输配置，如下图：

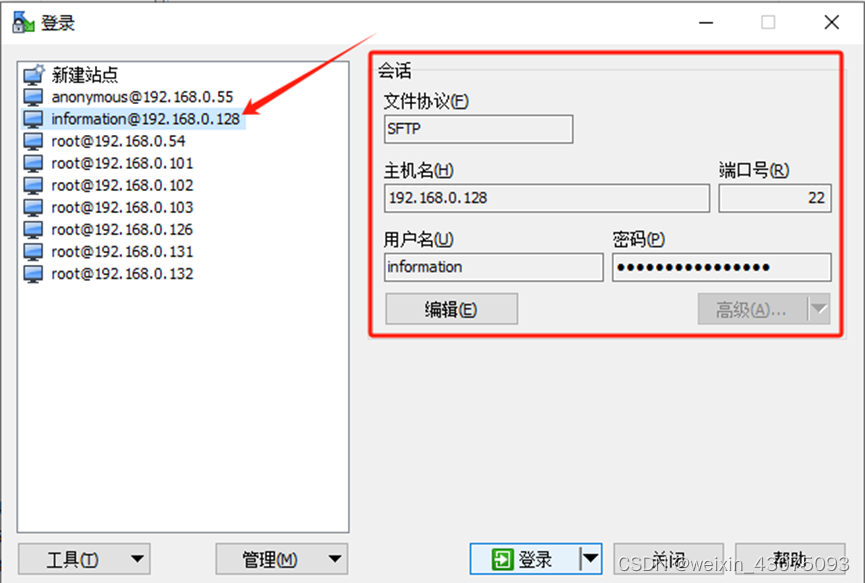

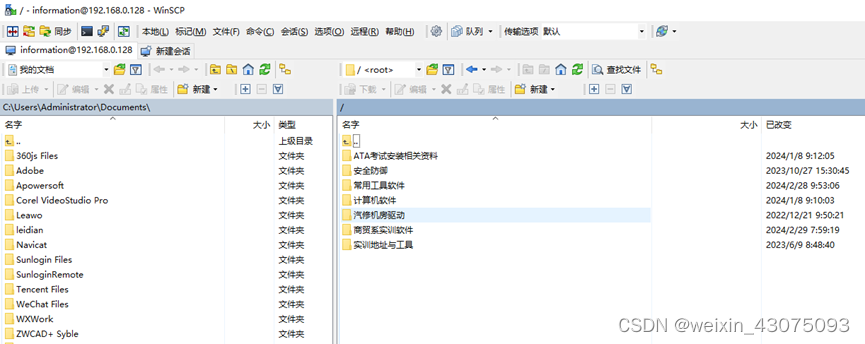

（6）使用SFTP登录，如下图：

登录成功后，显示结果如下：

7、查看服务器活动，如下图：

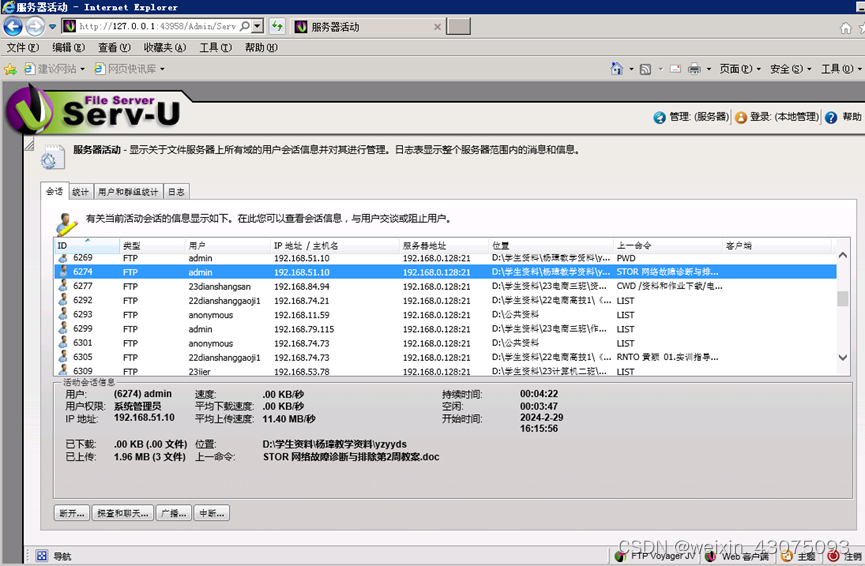

（1）查看当前服务器中有哪些活动用户，如下图：

可看出当前哪些用户在访问服务器，哪些用户正在上传，哪些用户正在查看资料，哪些用户使用了用户名和密码登录。
PWD：使用了建立的用户名和密码登录
STOR：正在上传文件到服务器
LIST：正在查看服务器的资料

（二）传统服务器数据向opentmediavault网盘服务器转移

1、阵列中的数据量转移，服务器192.168.0.128的阵列中数据量有10.3TB，192.168.0.54网盘只有6TB，需要对网盘服务器192.168.0.54扩容后再转移数据，原理图如下：
（1）阵列状况如下图：

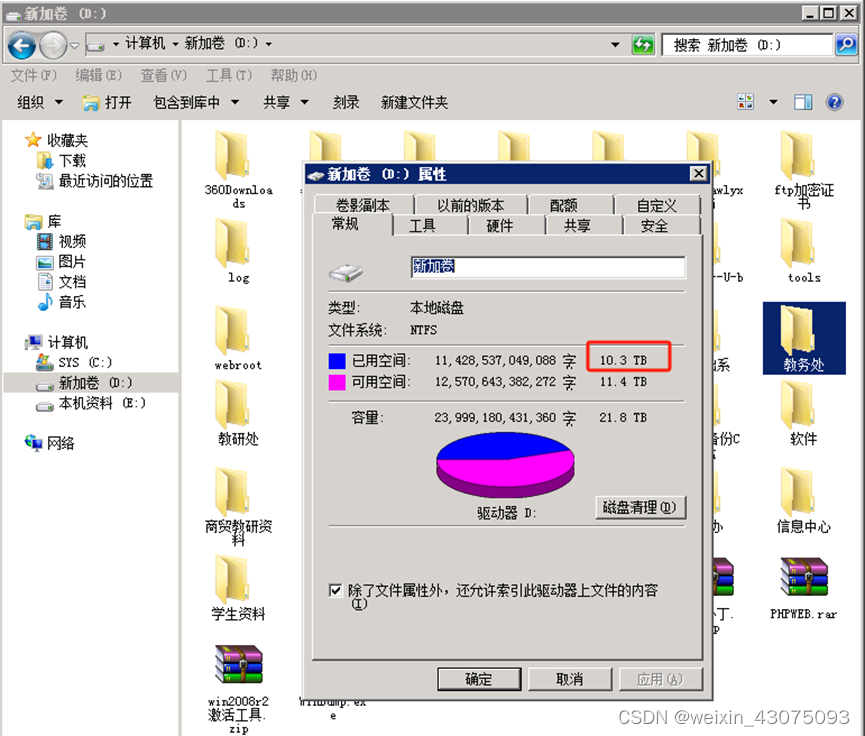

（2）阵列中的数据量，如下图：

（3）网盘的容量，如下图：

2、openmediavault网盘服务器扩容

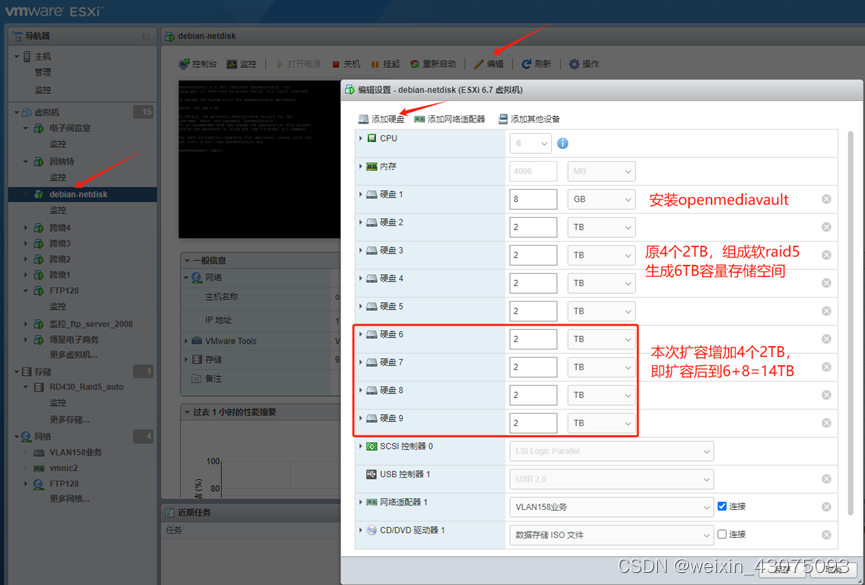

（1）在openmediavault服务器上添加添加4个2TB的硬盘，如下图：

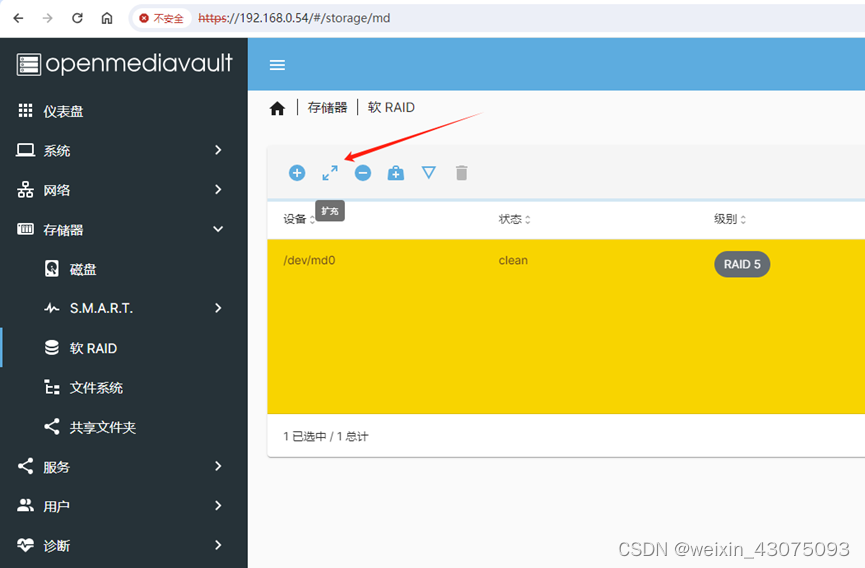

（2）登录openmediavault后，在软RAID上点扩充，再选中添加的4个2TB硬盘，如下图：

（3）查看软RAID扩充的情况，如下图：

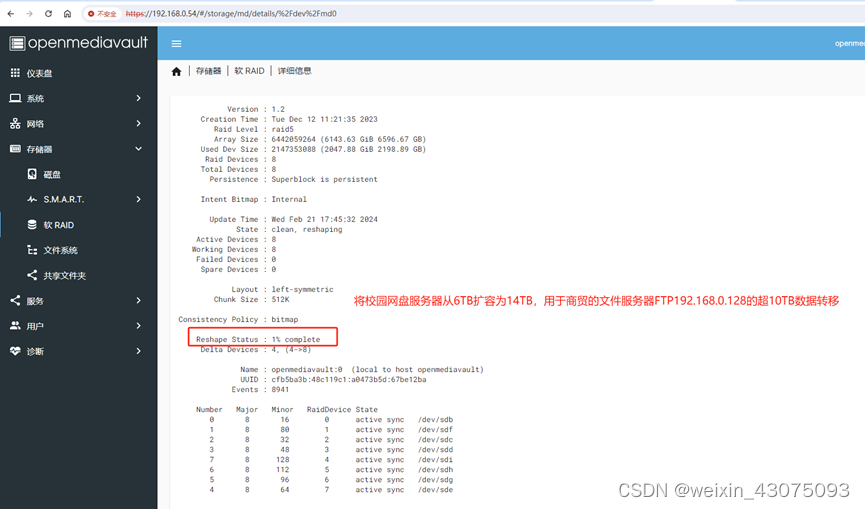

（4）扩充经过一个晚上后，完成了80%，如下图：

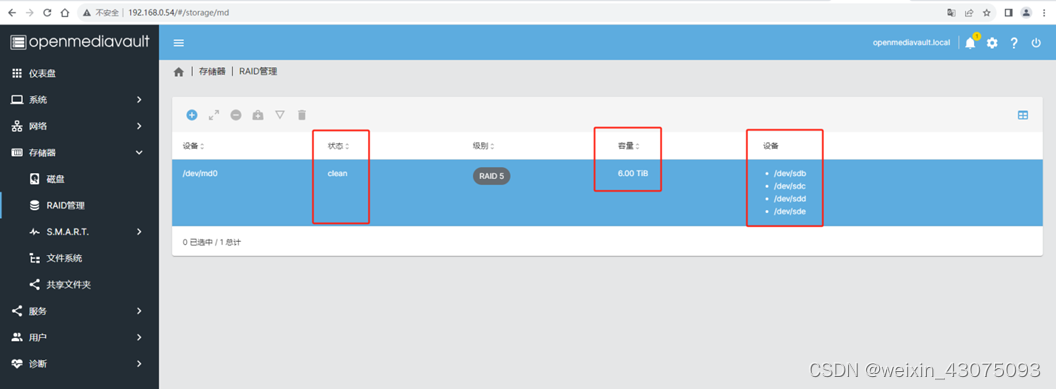

（5）192.168.0.54服务器的软RAID5完成扩容后，如下图：

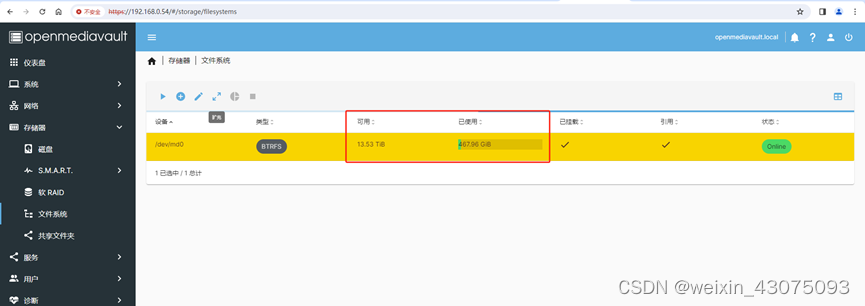

（6）软RAID扩容完成后，进行文件系统扩容，才能写数据，如下图：

3、配置openmediavault服务器：
（1）启动服务，并配置以下项：
配置最大的客户端量max clients
配置最大同时客户端数Maximum number of simultaneous clients.
配置每个ip的最大连接数Maximum number of connections per IP (0 = unlimited).
配置断开连接前允许密码的最大尝试次数Maximum number of allowed password attempts before disconnection.
注：经过实战，若不根据具体情况优化配置，连接服务器时，只默认允许很少的文件同时连接数，对于拷贝服务器中的数据，做数据转移时，会断开连接多次。所以配置如下图：

（2）配置maxinum upload rate（KB/S）、允许FXP客户端访问、允许恢复中断的上传和下载、反向DNS查询等，如下图：

4、从传统服务器拷贝数据到openmediavault服务器：

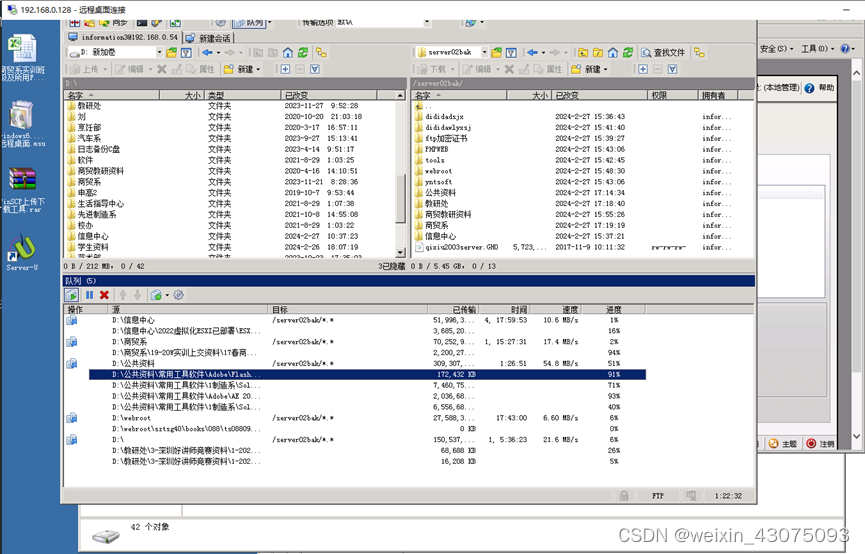

（1）在传统服务器上运行winscp工具，登录到openmediavault服务器，拖传统服务器的文件与文件夹到openmediavault服务器开始上传：

本例中，传统服务器中有10.3TB数据， 120万余个文件，传输到openmediavault服务器中，大概所需的时间为3天2夜。

四、恢复各应用平台的过程中的一些特殊配置：

（一）Server_u端服务器的链路聚合：

提高速率+负载均衡，双网卡链路聚合，当其中一个网卡的链路故障后，另一个网卡仍可继续工作，且双网卡聚合后能实现负载均衡，应对并发量大的访问

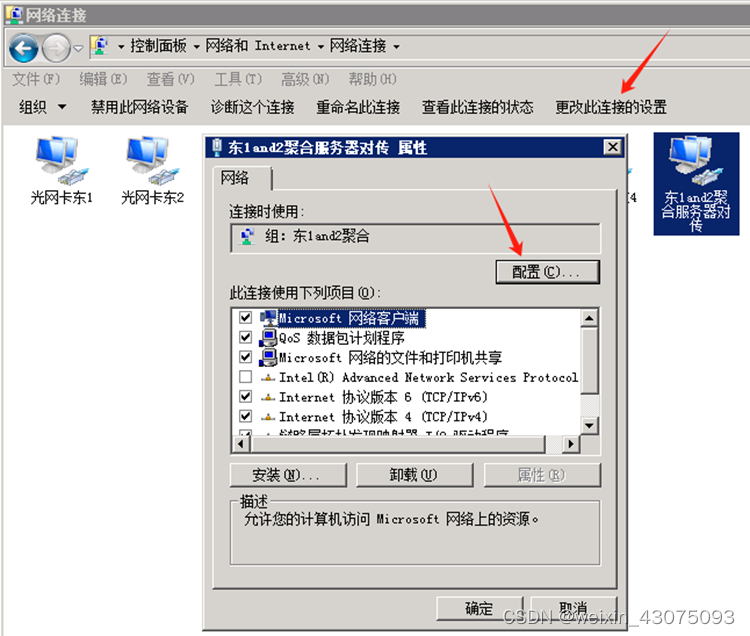

1、在物理服务器上已经安装上了双万兆网卡，物理网卡及驱动程序均正常后，进行下面的操作：打开网络连接的属性对话框，点更改此连接的设置，在属性对话框点配置，如下图：

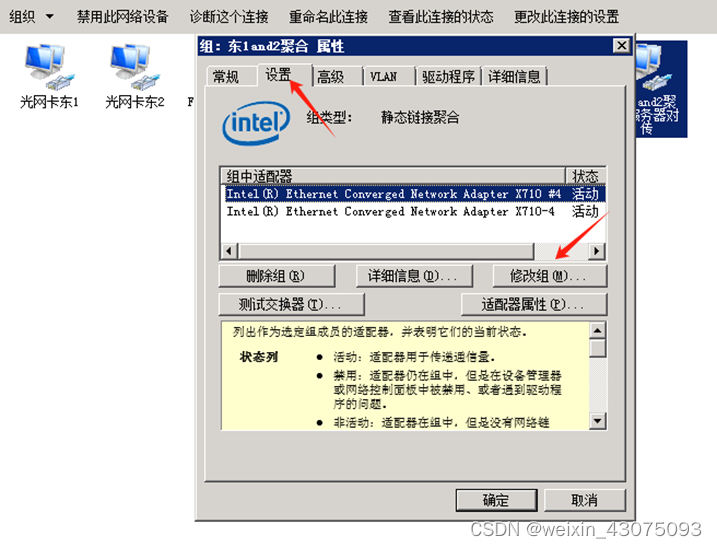

2、在弹出的属性对话框中，点设置选项卡，修改组可以添加或删除需要放在链路聚合中的物理网卡数量，本例仅添加2块网卡作为一条逻辑链路，如下图：

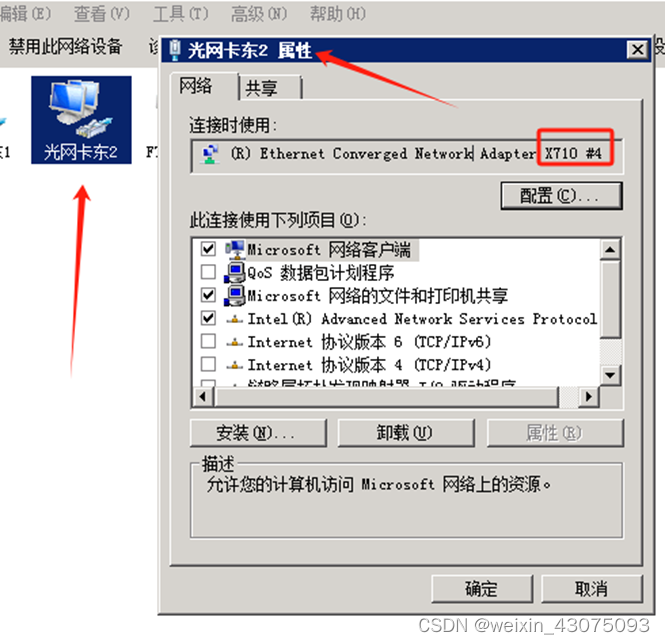

注：若服务器上安装的网卡较多，查看具体网卡的名称，不要选错，如下图：

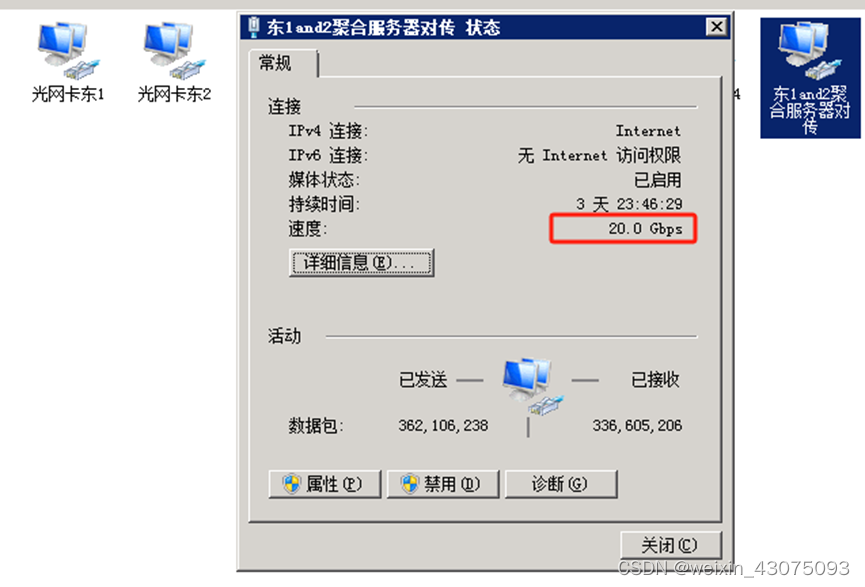

3、链路聚合之后的效果如下图：

说明：使用的时候，仅给聚合后的逻辑网卡“东1and2聚合服务器对传”配置ip地址即可，实际传输的过程中，则是光网卡东1+光网卡东2在工作的。

4、openmediavault网盘服务器端网络交换机端的配置，如下：
System-view #进入系统视图
Vlan 158 #创建服务器网段的vlan
Interface vlan 158 #配置vlan 158
Ip address 192.168.0.254 255.255.255.0 #给vlan 158配置ip地址
dhcp select relay #配置服务器所在的网段客户端允许DHCP中继
dhcp relay server-ip 192.168.128.100 #该网段的DHCP中继到192.168.128.100服务器
interface Eth-Trunk3 #配置链路聚合
description server02-20Gbps #配置链路聚合接口的描述
port link-type access #配置该接口的工作模式为access
port default vlan 158 #允许该接口通过的vlan是158
stp root-protection #配置STP生成树协议的根保护
interface XGigabitEthernet1/0/6 #配置加入到链路聚合的端口XG1/0/6
description to server02_FTP #配置该端口的描述
eth-trunk 3 #配置该端口加入到链路聚合eth-trunk 3

interface XGigabitEthernet1/0/7 #配置加入到链路聚合的端口XG1/0/6
description to server02_FTP #配置该端口的描述
eth-trunk 3 #配置该端口加入到链路聚合eth-trunk 3

以上配置命令可参考：
https://blog.csdn.net/weixin_43075093/article/details/123551048
https://blog.csdn.net/weixin_43075093/article/details/123552829
https://blog.csdn.net/weixin_43075093/article/details/123689465

（二）vmware虚拟化服务器上安装加密狗

许多商家开发的应用平台，为保护知识产权，采用加密狗技术，本例中就有加密狗的安装，例如：server 2008 R2 识别usb接口的加密狗时，需要穿越vmware的ESXi 6.7平台，在ESXi6.7平台上安装了多种不同类型的server操作系统，所以加密狗给哪个server操作系统来识别，就是关键。
1、在vmware界面上编辑虚拟机，添加其他设备，如下图：

2、从菜单中选择，USB设备，如下图：

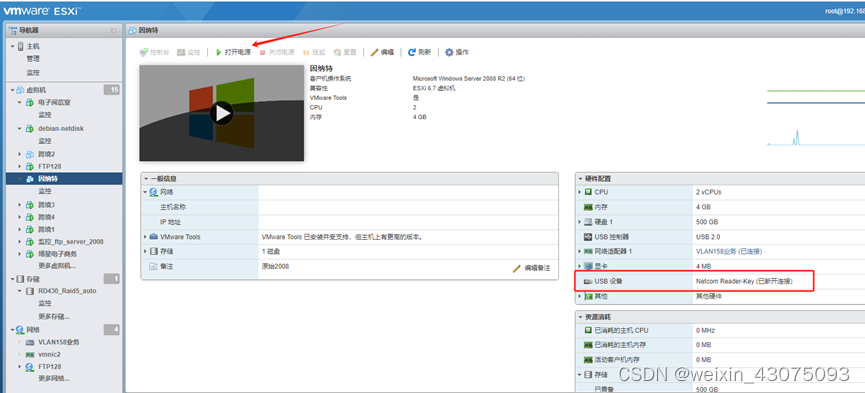

3、从底部新的USB设备，选择Netcom Reader-Key，保存，如下图：

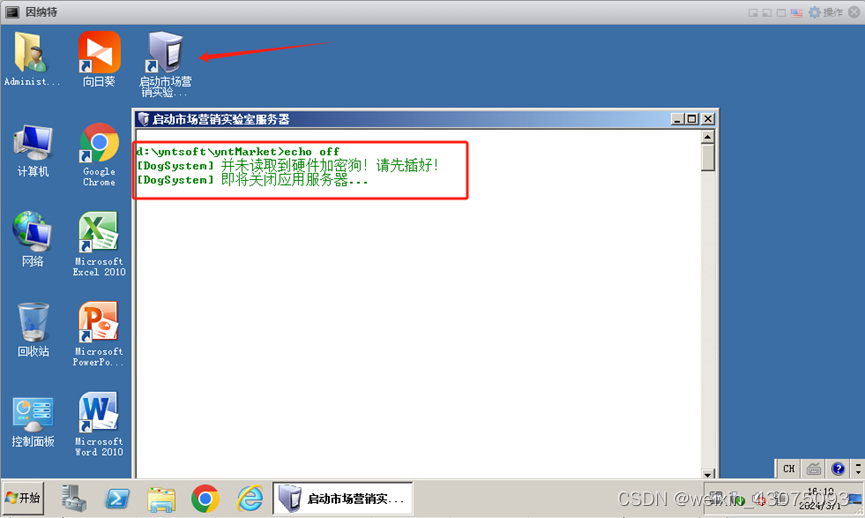

4、添加USBKey加密狗之前的市场营销服务启动提示，如下图：

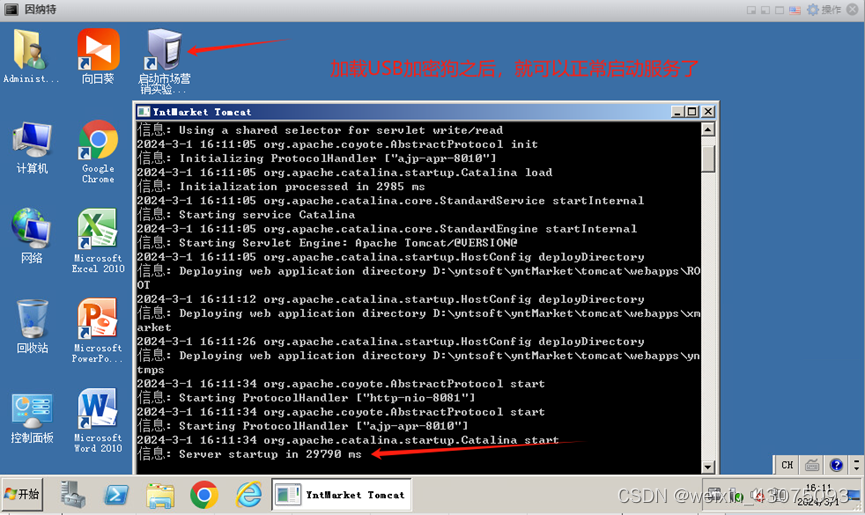

5、添加完加密狗之后的市场营销服务启动正常，如下图：

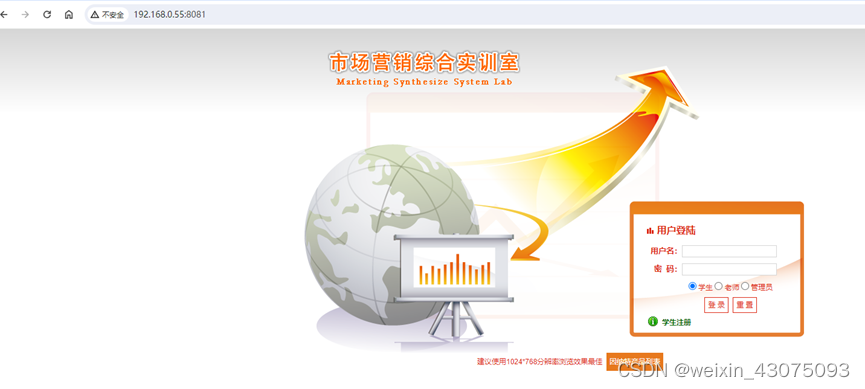

6、从vmware ESXi6.7虚拟化服务器上安装server 2008R2的因纳特市场营销服务启动后，完成加密狗的配置，客户端访问市场营销站点服务，正常，如下图：

虚拟化的部署可参考：
https://blog.csdn.net/weixin_43075093/article/details/123985235
https://blog.csdn.net/weixin_43075093/article/details/124055072
https://blog.csdn.net/weixin_43075093/article/details/124072923
https://blog.csdn.net/weixin_43075093/article/details/124104109

五、配置外网访问openmediavault服务器

（一）内网访问

1、内网访问配置参考：
https://blog.csdn.net/weixin_43075093/article/details/131493113
https://blog.csdn.net/weixin_43075093/article/details/131603562
2、内网访问方式
（1）\192.168.0.54 #如同在局域网上访问共享的文件夹一般，可直接浏览、打开、编辑、修改后保存文件
（2）ftp://192.168.0.54 #不可直接浏览、打开、编辑，需要下载出来后，才能编辑。

（二）外网访问

1、在华为防火墙上配置：
System-view
nat server openmediavault445 protocol tcp global x.x.x.x 9021 inside 192.168.0.54 ftp no-reverse unr-route
2、访问方式ftp://x.x.x.x:9021
注：可能在此处有人会说，为什么外网访问时，不能使用\x.x.x.x了，此处只能说，外网的静态ip地址在公网上，已经被运营商禁用了特殊端口号，如：80、443、445、8080等端口号是被运营商禁用了的，\x.x.x.x使用的就是445端口号。所以当使用映射命令完成服务器的外网映射时，注意不要使用特殊的端口号。

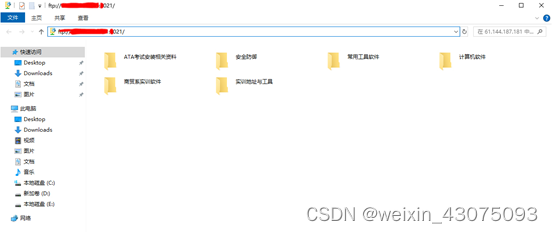

3、查看结果如下：

六、传统服务器到openmediavault服务器传输过程中遇到的问题与解决方法：

（一）最大传输数量的问题

1、openmediavault使用默认配置时，同时传输多个文件，或后台同时处理多个任务时，会提示最大连接数为2， 需要修改openmediavault服务器端配置

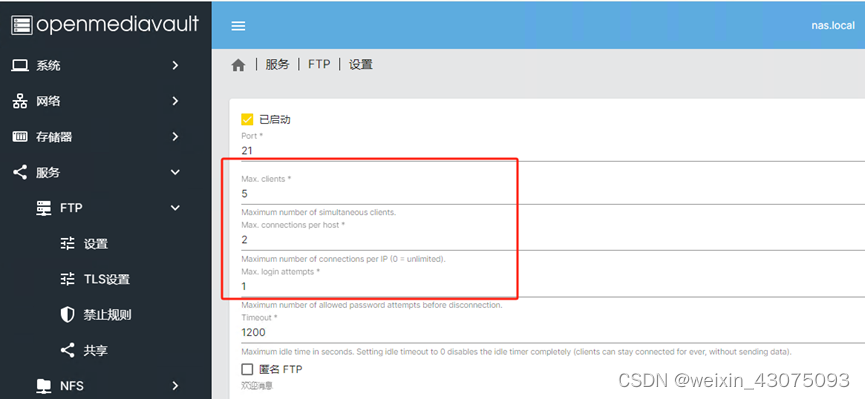

（1）默认配置如下图：

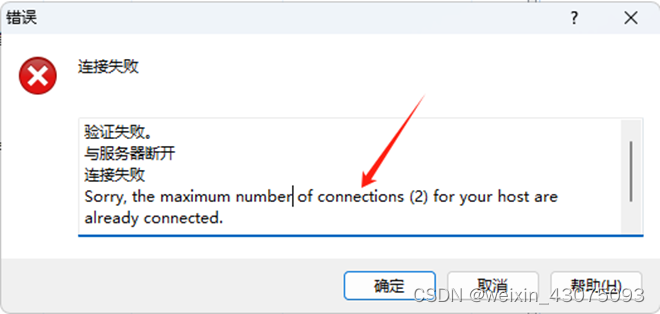

（2）若很多文件同时上传的话，会导致连接错误，如下图：

2、修改一下openmediavault的FTP配置

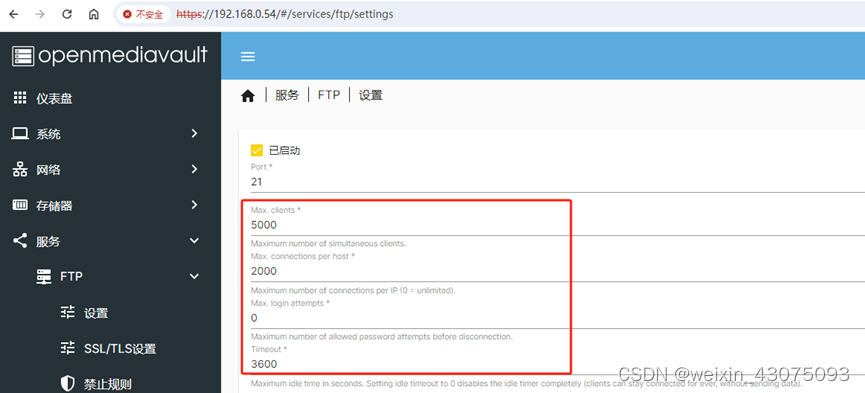

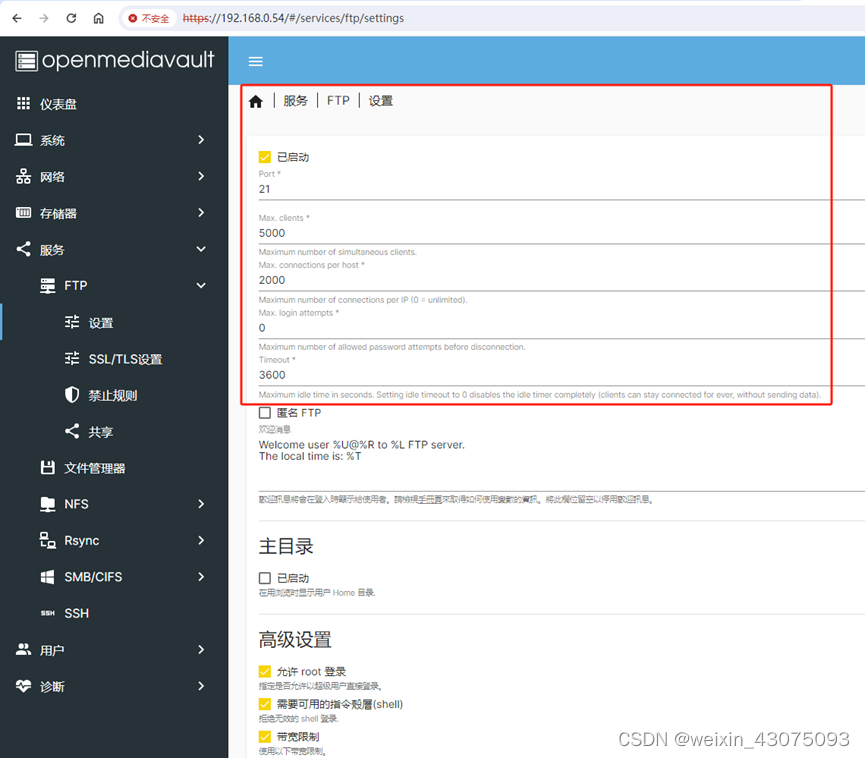

（1）修改openmediavault允许访问服务器最大连接数量、同时连接的最大数量、超时时间等，如下图：

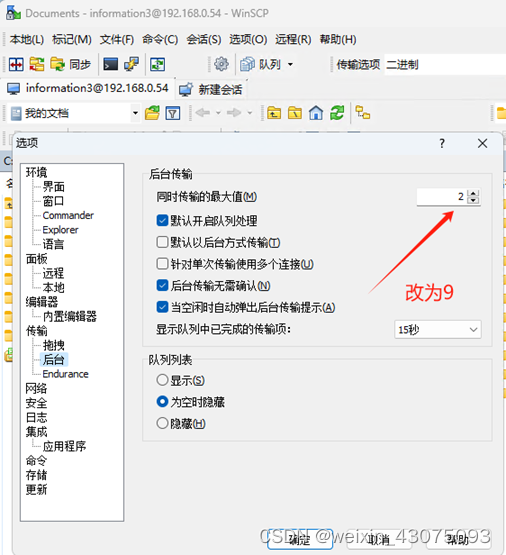

（2）修改winscp的选项配置，如下图：

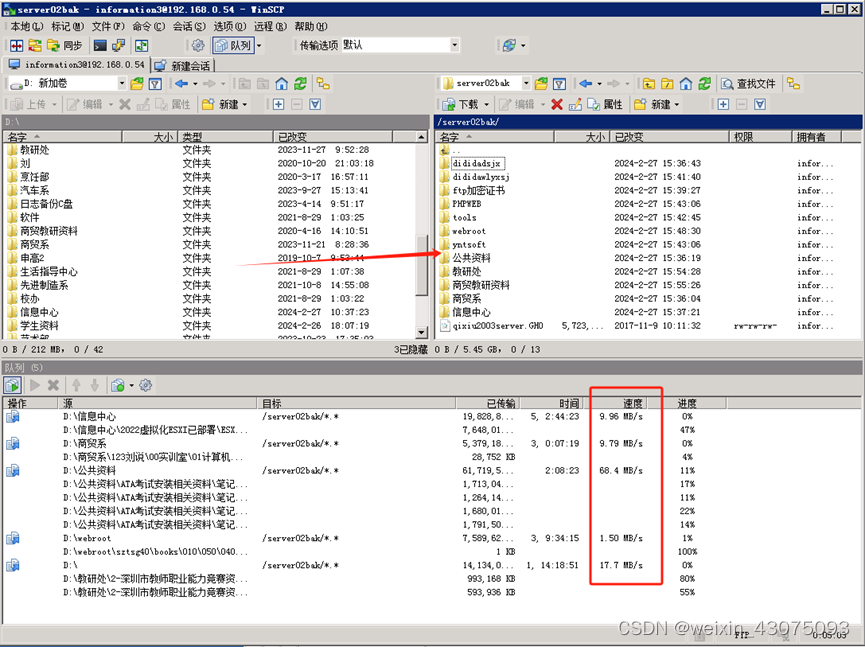

（3）客户端使用winscp传输过程中，便可以多个文件同时连接传输，如下图：

（二）中文显示问题与解决方案

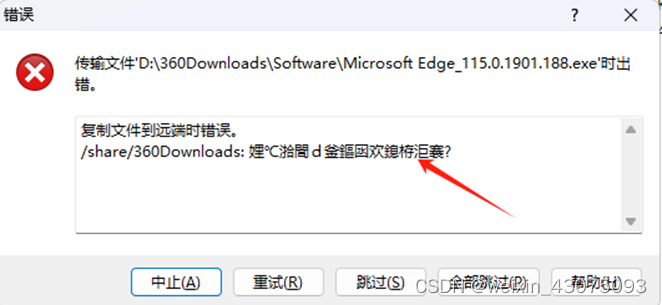

1、当上传的文件夹中有中文名称时，无法正常显示，如下图：

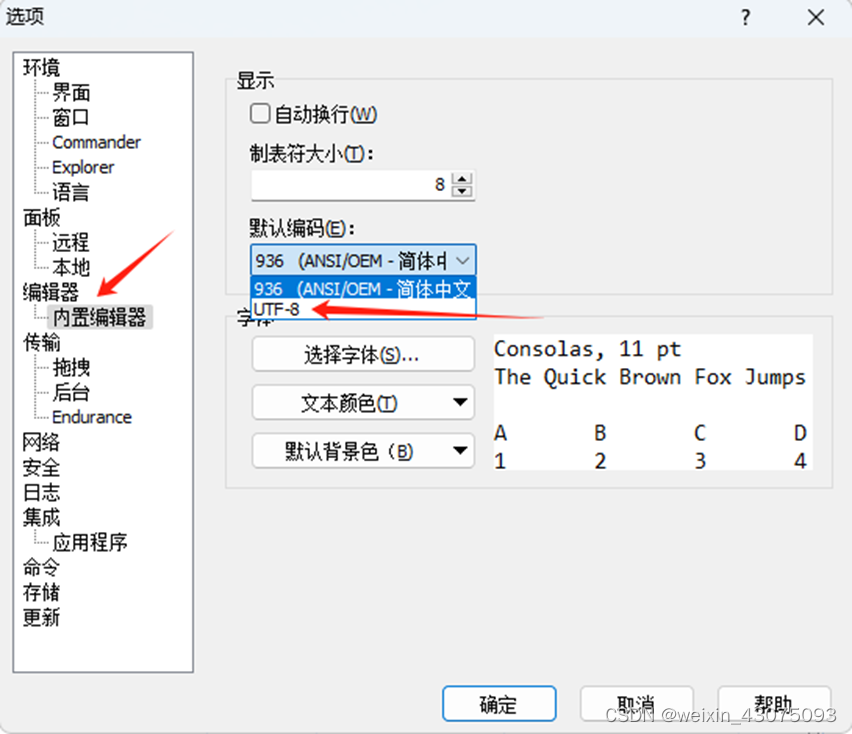

2、处理上图的问题，在客户端的winscp的选项中，内置编辑器，改为UTF-8，如下图：

3、修改完成后，显示中文正常。

（三）权限问题

当某登录的用户不能访问某个文件夹时，参考：
https://blog.csdn.net/weixin_43075093/article/details/131603562

本文至此结束，不足之处敬请批评指正。
