2024 手机端使用现有网络资源在外网预览海康威视摄像头画面

一、适用场景

1、家有老人行动不便时，远离家乡的你，是否想了解一下老人的现状态（如：老人是否摔倒爬不起来、是否遇到救助无人的环境）。
2、天气炎热或寒冷的情况下，离出租房较远，身为出租房老板的你，是否想通过远程监控查看租户周围是否有不安全的隐患。
3、身为忙碌家长的你，是否想通过远程监控网络查看孩子是否在家自觉学习或安全的活动。
4、自有水产养殖业，出差在外时，是否想远程关注一下水产养殖现场的状态。
5、安防、智能家居和物联网行业，对于需要视频数据统计、云存储、云事件、云端管理的企业和个人。
6、家庭安防、商业安防和物业管理行业，对于需要监控室内室外场所、远程查看和定位的用户。
7、具有较强的专业性和可扩展性，同时拥有稳定、高效的云计算架构和万亿级别的数据处理能力。

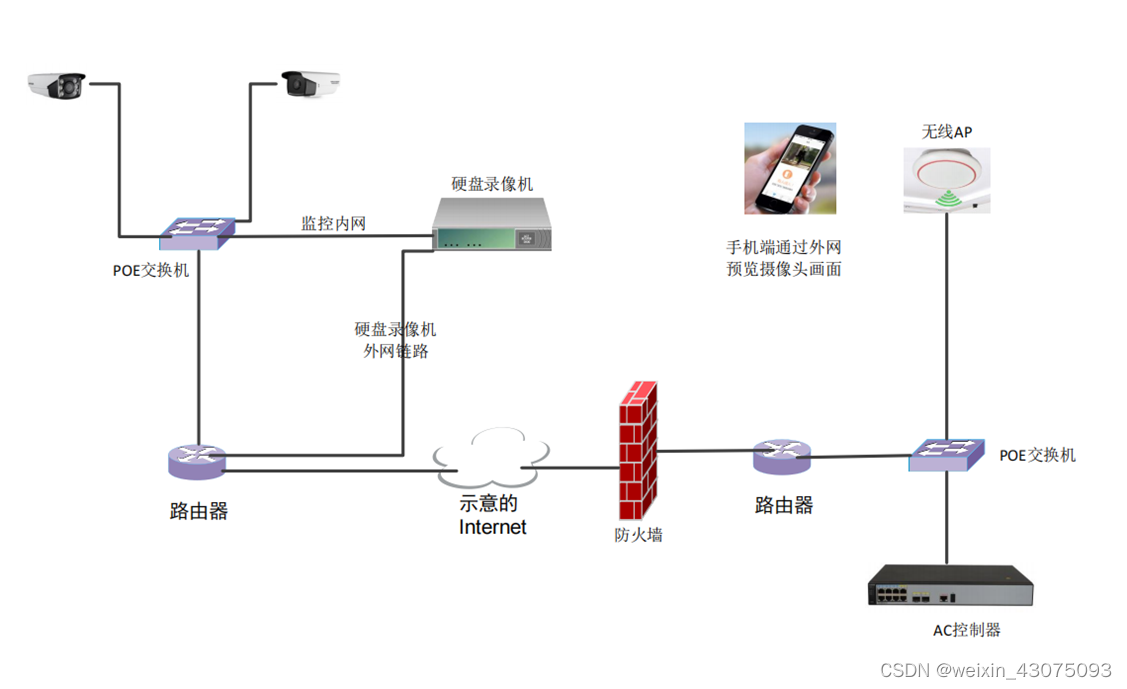

二、本例拓扑图

三、硬盘录像机端配置过程

1、配置硬盘录像机上有lan1和lan2这两个网卡，我们先配置lan1，把它作为内网网卡，其参数以具体的环境来定，主要用于监控内网。

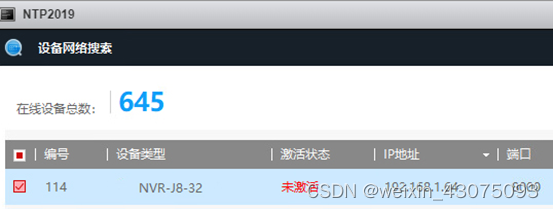

（1）首次配置时，通过批量配置工具搜索到该硬盘录像机的lan1网卡，现在是未激活的状态，说明该网卡还未在监控网络中启用，如下图：

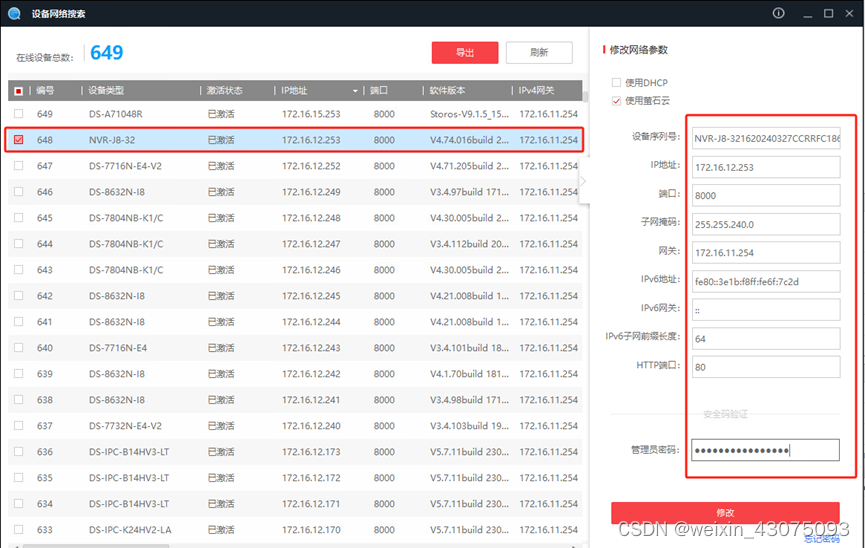

（2）配置硬盘录像机上的lan1网卡相关参数，此处的参数根据你具体的网络环境来配置，本例给出的一个内网的监控网络地址，点修改，提示成功，如下图：

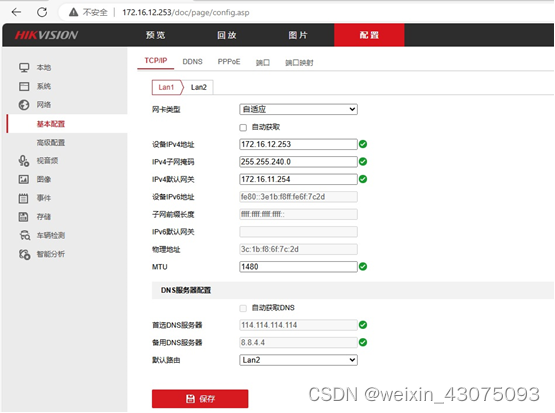

（3）通过浏览器打开刚才配置的硬盘录像机lan1网卡地址，点配置、基本配置、lan1，可以看到配置的参数，如下图

2、配置硬盘录像机的外网网卡lan2的参数
（1）此处注意LAN2要配置网关的DNS服务器地址，默认路由选lan2，通过网关才能访问不同的网段，到达外网的其他网络，默认路由是外网的缺省路由，即外网的默认数据流量从lan2这块网卡转发。如下图：

（2）网卡参数中的MTU值为1480，加默认的20个字节的首部，即常用的MTU1500字节。DNS服务器一般选常用的权威DNS，本例能解析萤石云就好。

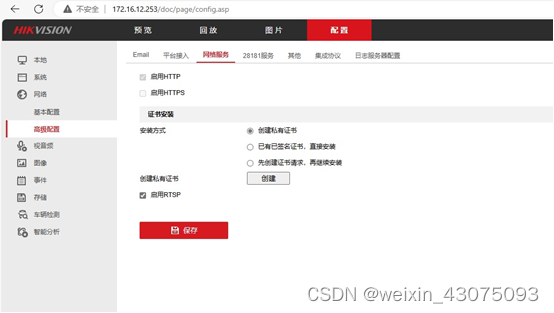

3、启动硬盘录像机上的RSTP协议，如下图：
RSTP指实时流传输协议（Real Time Streaming Protocol，RTSP）如何有效地在IP网络上传输流媒体数据的应用层协议，RTSP提供一种可扩展的框架，使能够提供能控制的，按需传输实时数据，如音频流、视频流、metadata。

注：此处的RSTP协议，并不是指网络中的快速生成树协议RSTP。

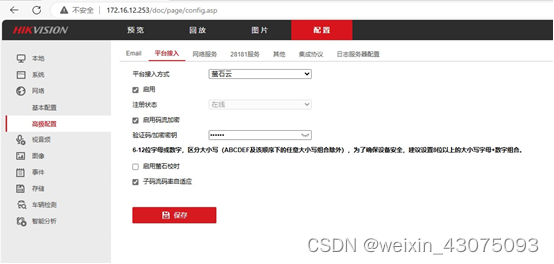

4、硬盘录像机上进行网络高级配置，在平台接入选项卡，找到萤石云接入方式，如下图：

（1）GB28181协议指的是国家标准GB/T 28181—2016《公共安全视频监控联⽹系统信息传输、交换、控制技术要求》。GB/T28181协议经过多个版本的迭代，应用在音视频传输中，已经非常完善了，最新的协议版本已经支持TCP模式进行信令交互和音视频传输，还支持主被动模式，在跨网上也有很好的适应性。
（2）ISUP协议是海康在部分新版的nvr里面采用的新的名称。较多的版本NVR、IPC采用的还是EHOME协议。EHOME协议成本低、集成快、设备支持型号多。EHOME协议能解决普通广域网接入中心。
5、配置完成lan2后，外网通的情况下，萤石云会显示为在线状态，如下图：

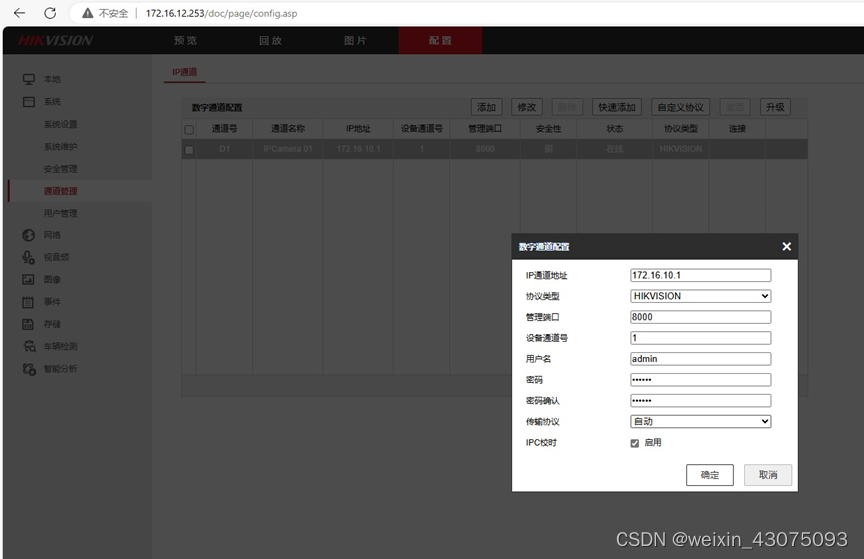

6、在硬盘录像机上添加摄像头到ip通道中，通过配置，系统，通道管理，添加，把摄像头的具体参数添加到硬盘录像机中，如下图：

7、硬盘录像机上把需要放到外网监控的摄像头添加完成，本例添加了6个摄像头，如下图：

四、手机端配置过程

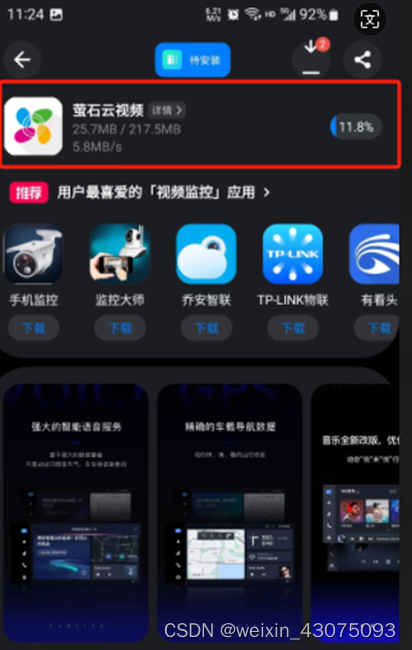

1、通过手机应用宝，下载萤石云视频

2、等下载完成后安装

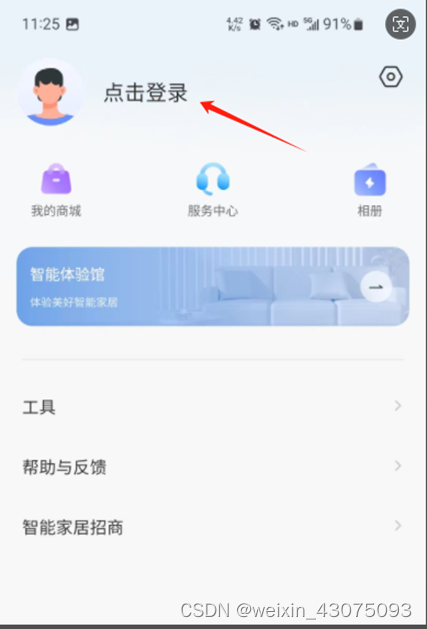

3、手机端安装萤石云视频APP完成后，打开它，点击登录，如下图：

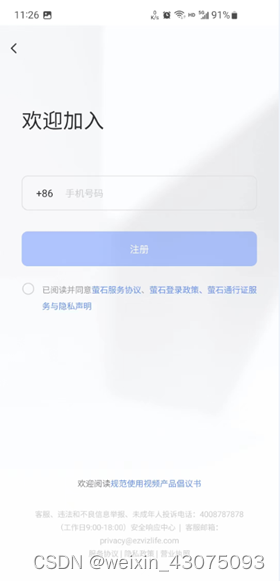

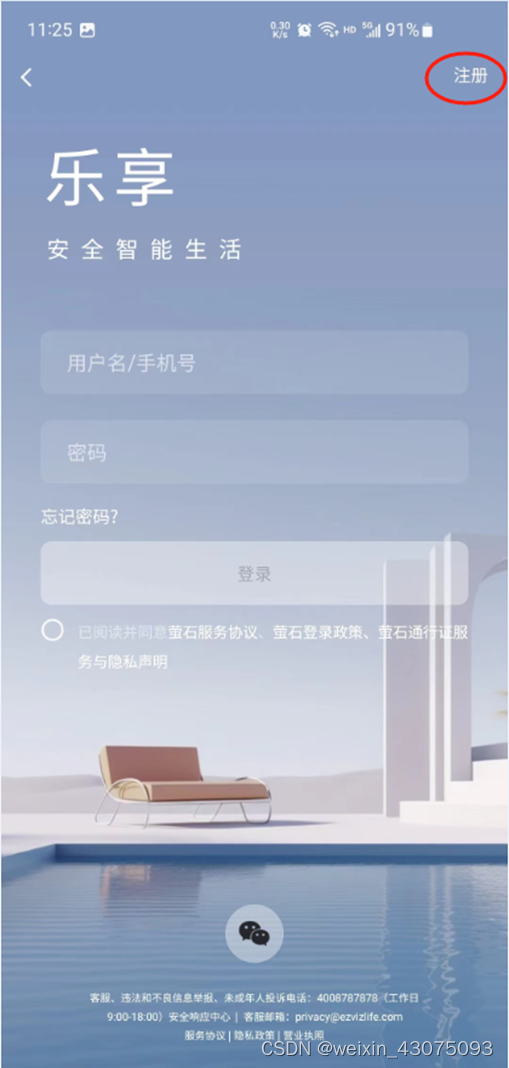

4、新用户在萤石云注册，点右上方的注册，如下图：

5、输入信息，阅读协议萤石服务协议，并勾选，完成注册过程，如下图：

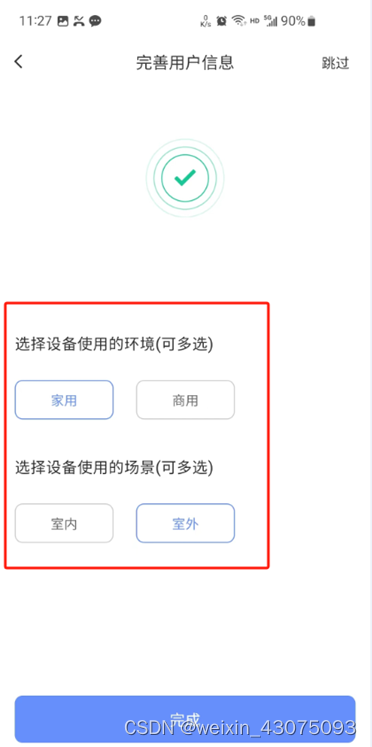

6、根据具体的情况，选择使用环境，如下图：

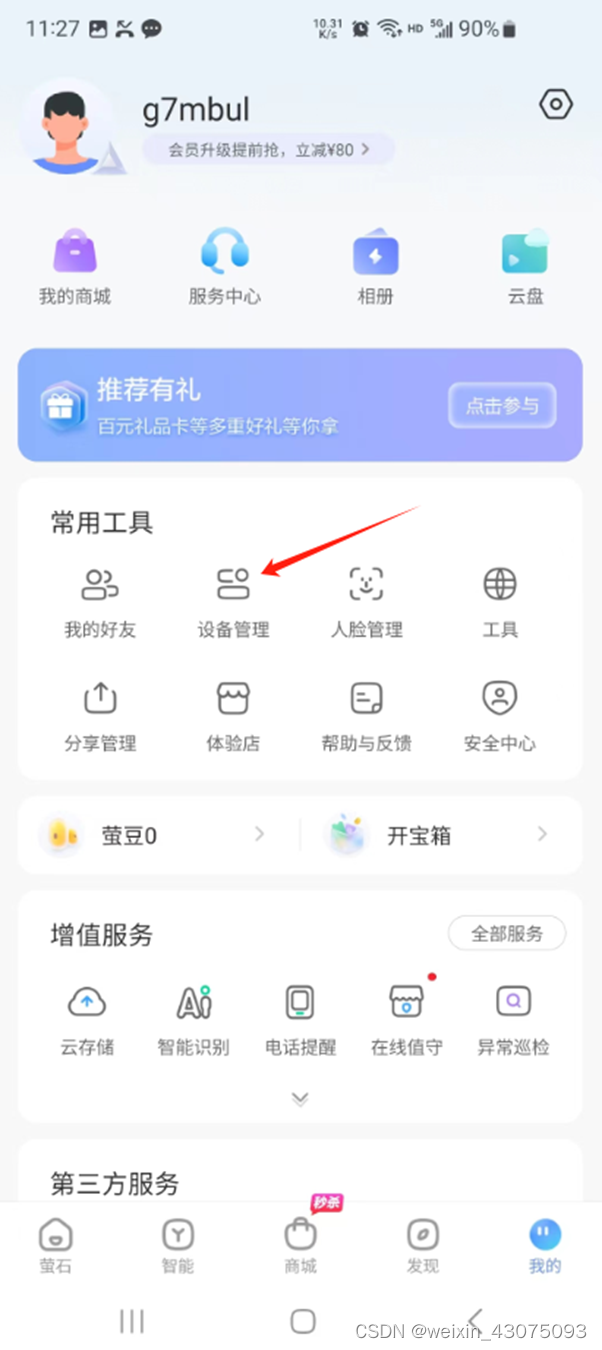

7、手机注册萤石云后，登录到萤石云APP，然后打开“设备管理”，如下图：

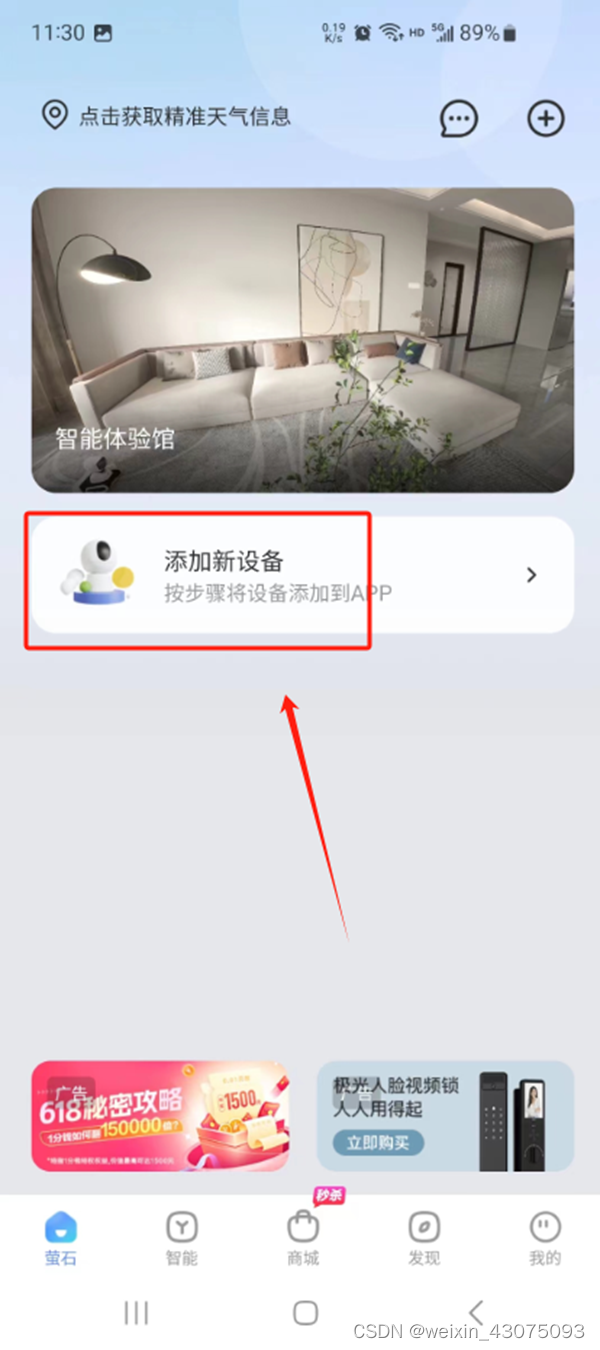

8、在萤石云的手机APP中添加新设备，如下图：

9、在硬盘录像机上本地登录，找到硬盘录像机上的萤石云二维码，如下图：

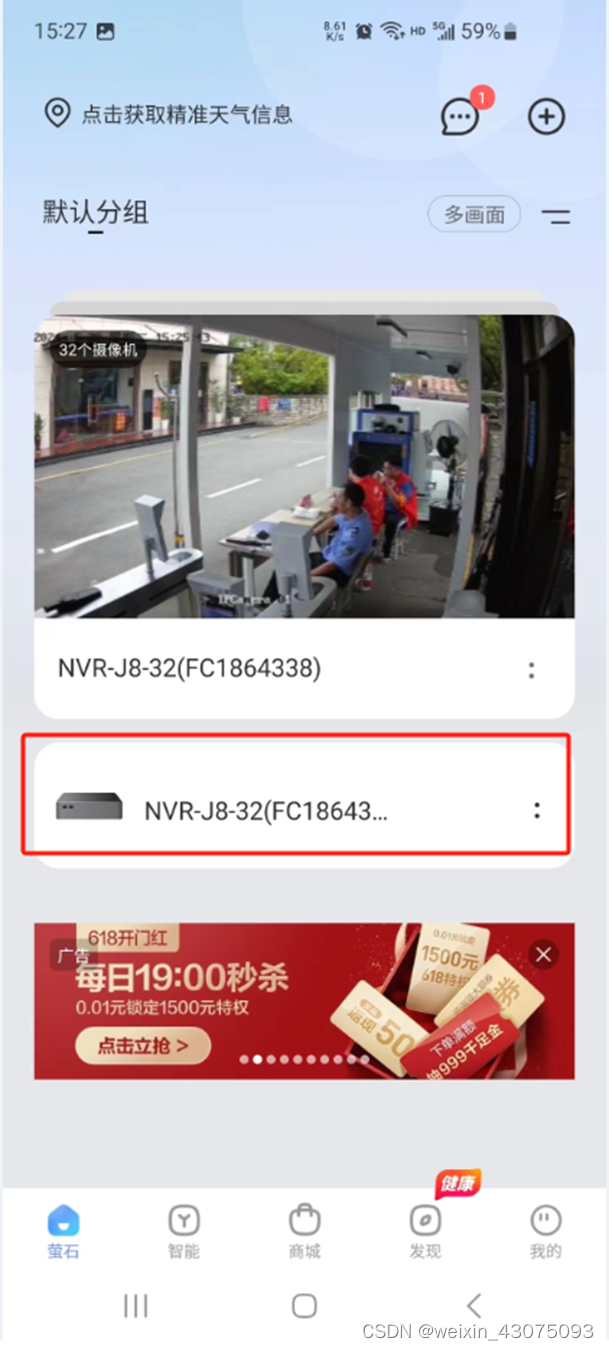

10、使用手机端的萤石云APP扫硬盘录像机上的二维码，添加这台录像机到手机端的萤石云APP中，添加完成后，会在手机端显示硬盘录像机这台设备，如下图：

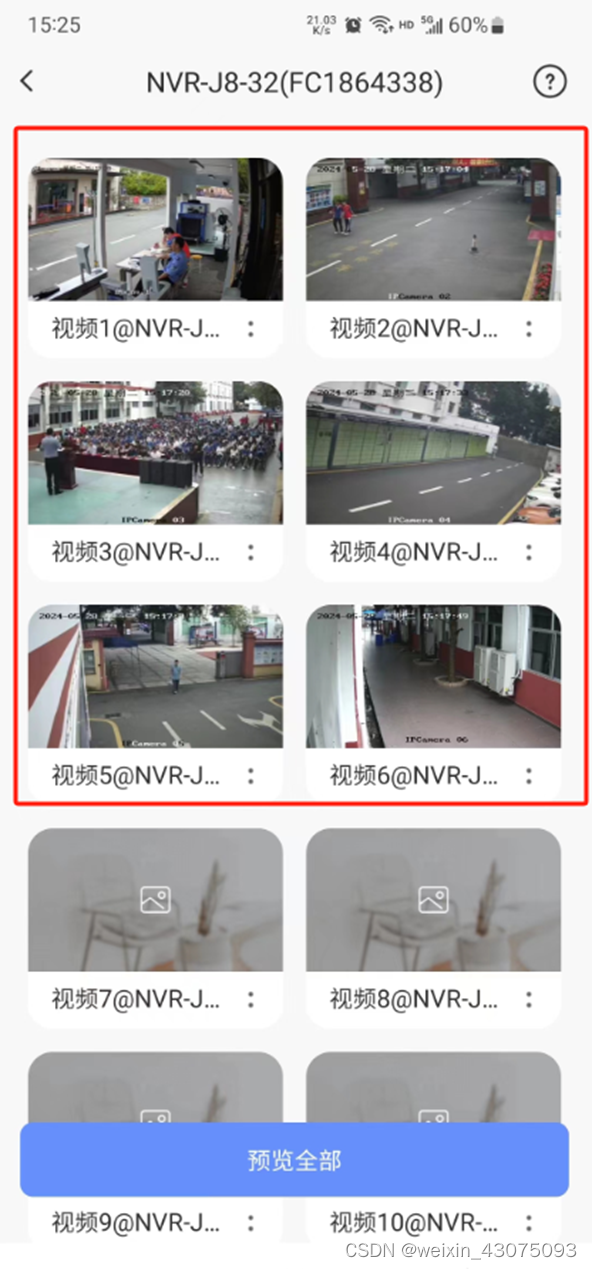

11、在手机端点开添加的硬盘录像机设备，可以看到已经添加到硬盘录像机上的6个摄像头，如下图：

五、验证结果

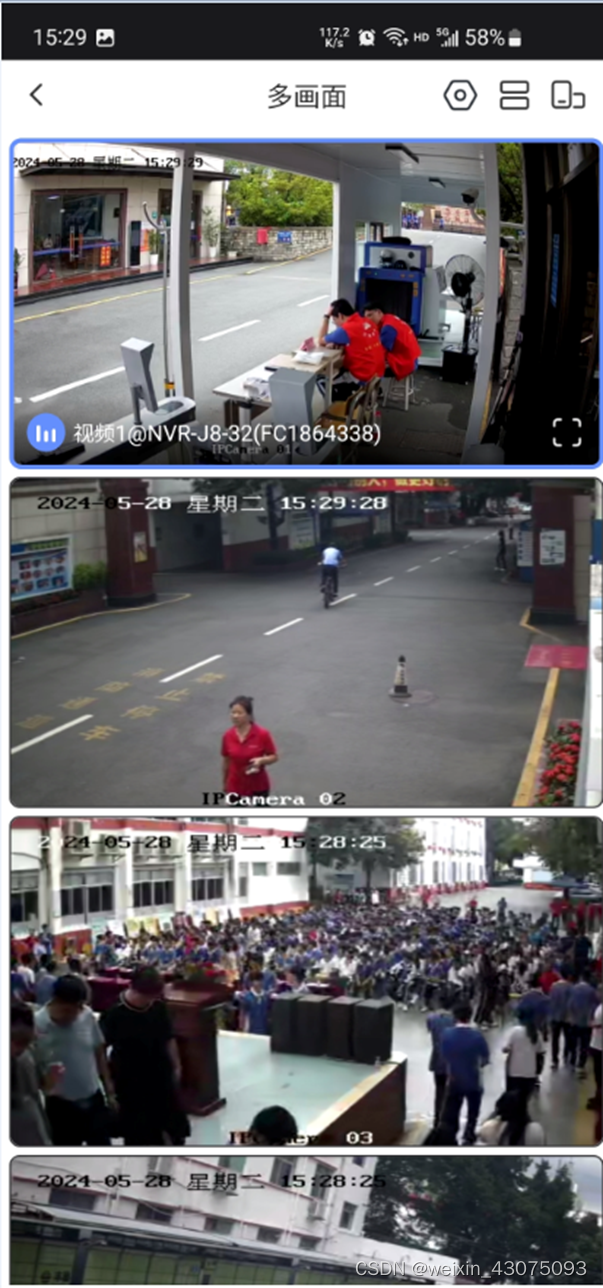

1、手机端使用无线wifi，多画面显示远程的监控摄像头，如下图：

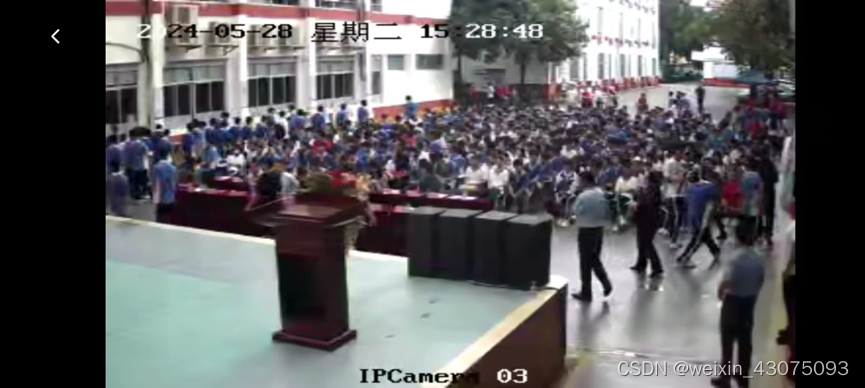

2、手机端使用数据网络，全屏打开某个摄像头的监控画面，如下图：

至此，本文结束，实现手机端使用wifi网络或数据网络实时浏览远程的监控网络画面。不足之处敬请批评指正。
