eNSP交换机+路由器配置静态路由却死活不通，是什么鬼？

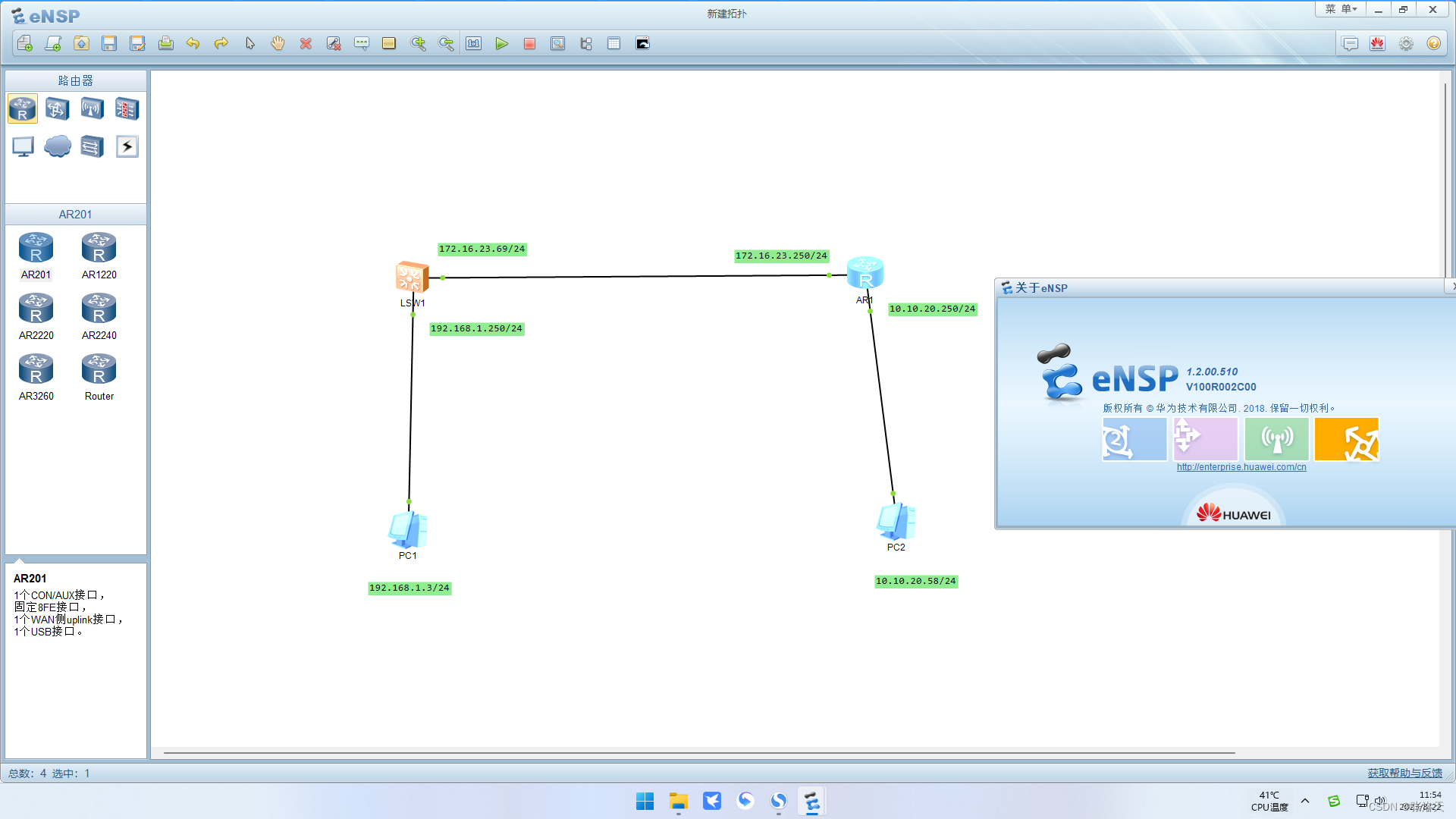

下图是eNSP的版本号：

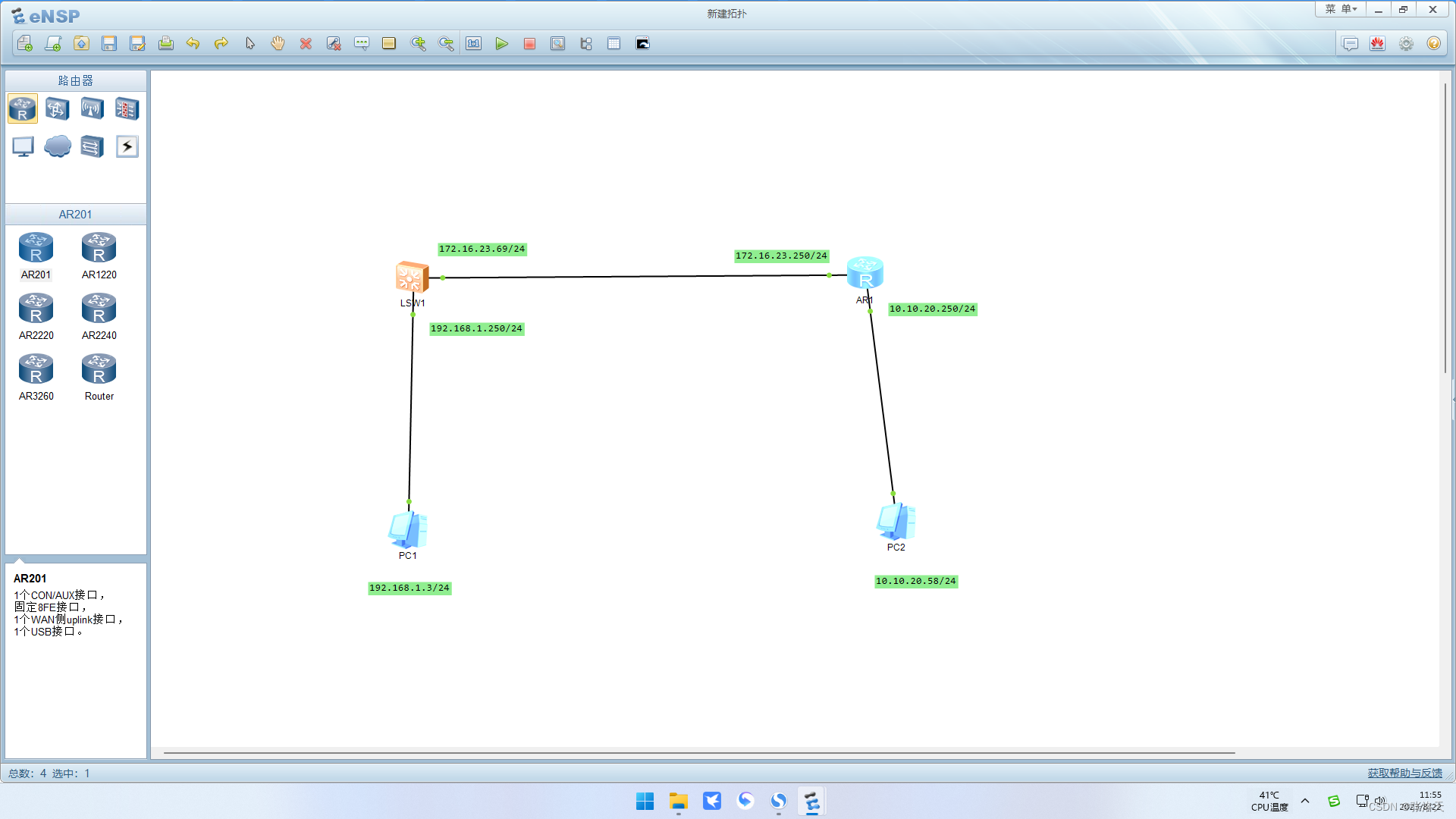

下图是组网图：

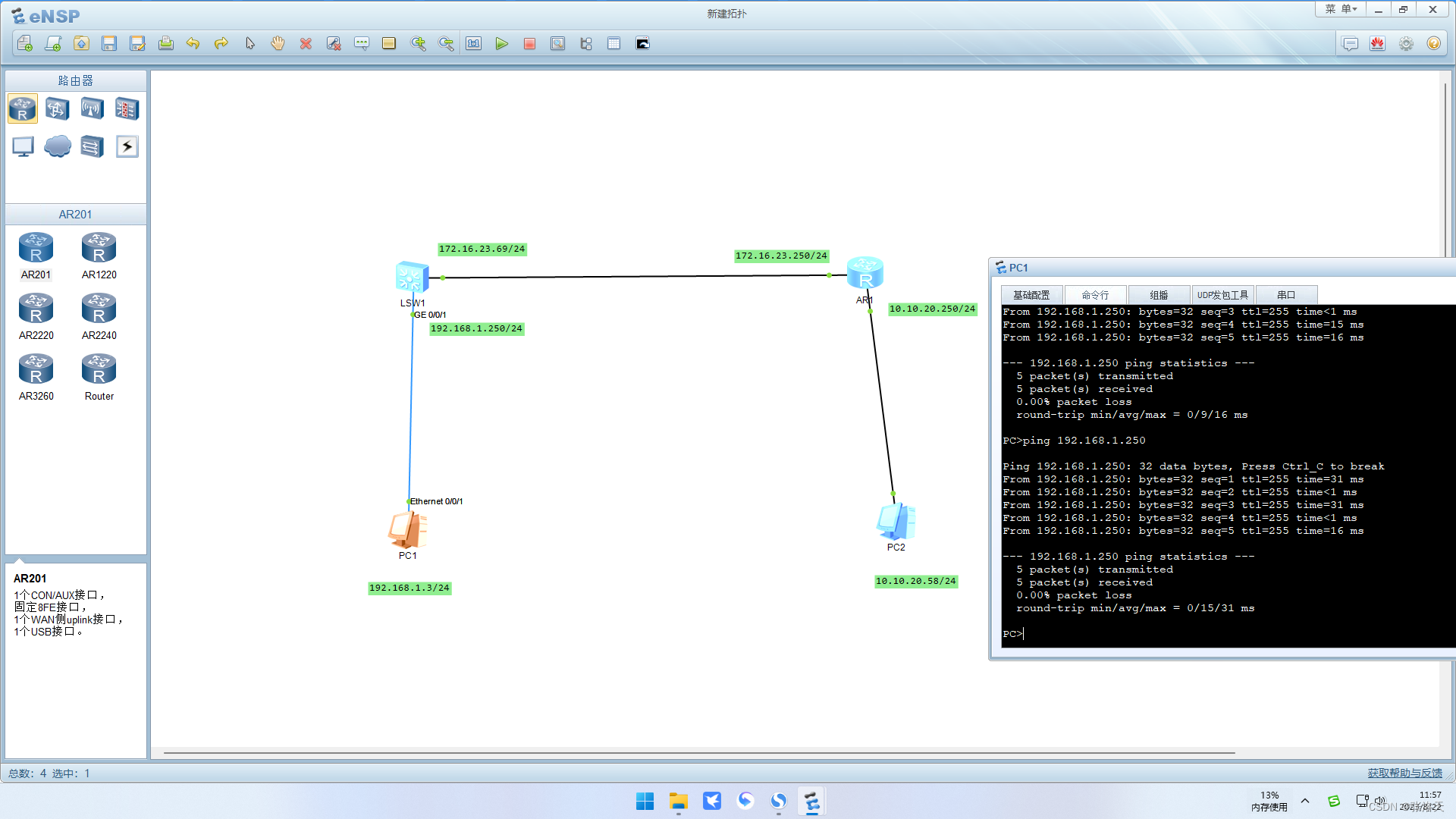

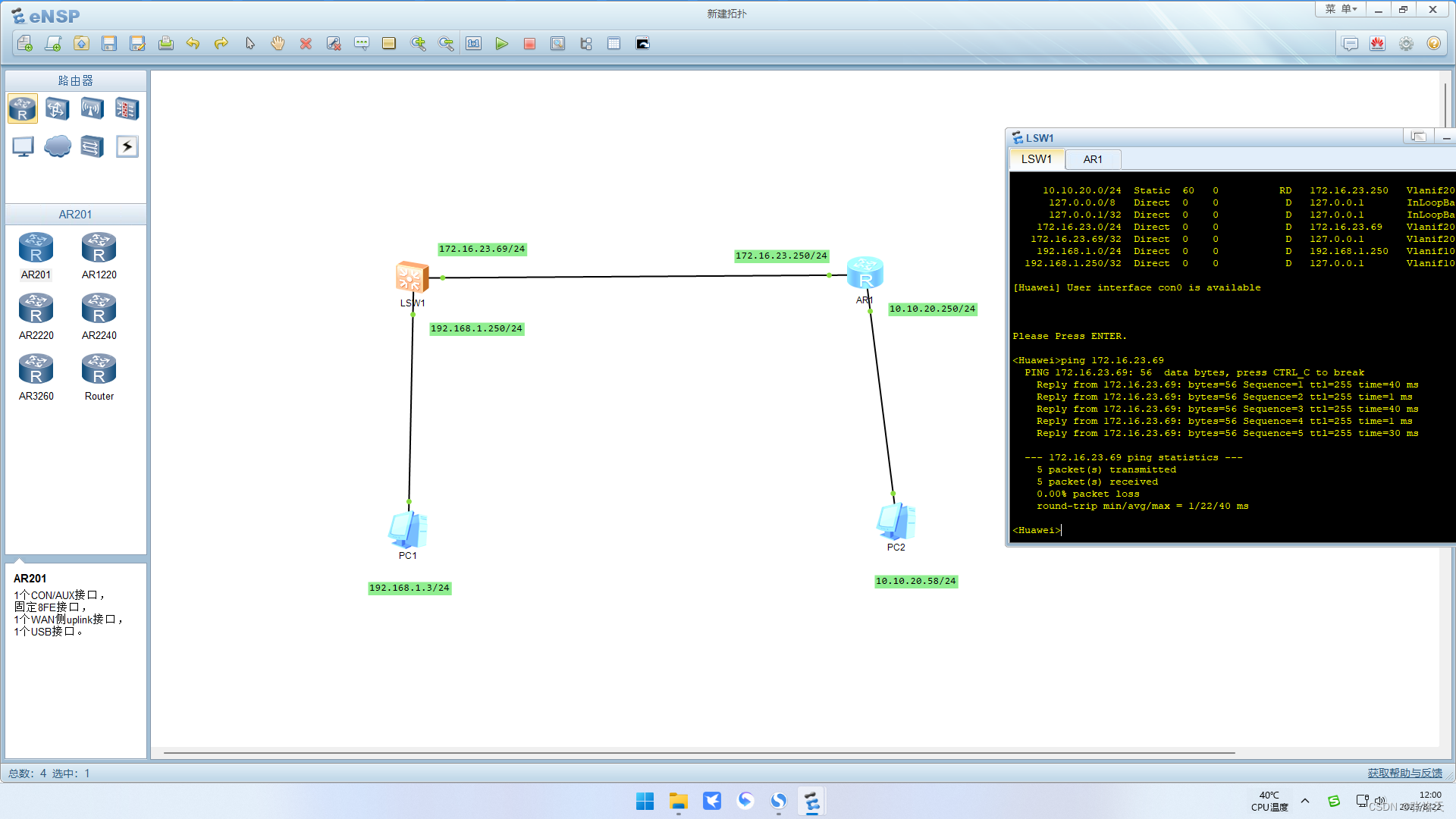

由下面两张图可知：从PC1到LSW1的G0/0/1接口是通的。LSW1上pingG0/0/2也是通的，但就是从LSW1到AR1死活也不通，静态路由肯定是做过的。

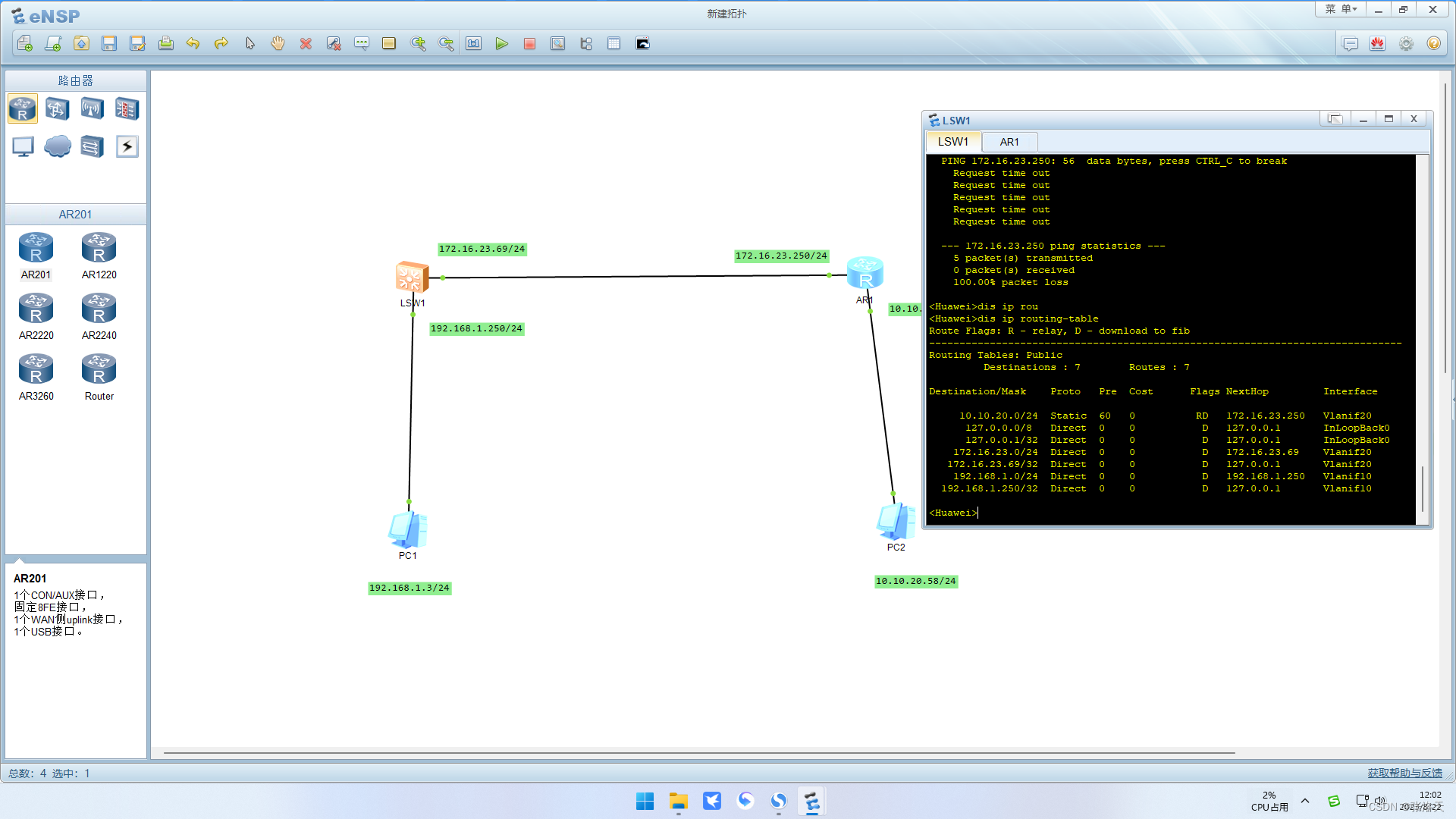

 下图是一张LSW1的交换机路由表的配置图。



 以下在交换机LSW1上的配置方法，求故障原因：

[Huawei-Vlanif20]ip address 172.16.23.69 24

[Huawei-GigabitEthernet0/0/2]port link-type trunk

[Huawei-GigabitEthernet0/0/2]port trunk allow-pass vlan all

[Huawei]ip route-static 10.10.20.0 24 172.16.23.250
