STM32CUBEIDE、STM32F103VE、PA7复用定时器TIM3 通道CH2 输出PWM失败。

关键词：STM32CUBEIDE、STM32F103VE、PA7复用定时器TIM3 通道CH2 输出PWM失败。

提示：这里简述项目相关背景：

基于HLA库开发的STM32F103VET6单片机的 PA7引脚复用为TIM3 CH2无法启用PWM的问题。

---

问题描述

调试硬件中，其他几路的PWM波均已调通并正常输出，唯独PA7复用的TIM3_CH2通道无法输出PWM。

驱动代码就不列了，都是比较好查到的资料。

---

原因分析：

PA7引脚复用的问题：

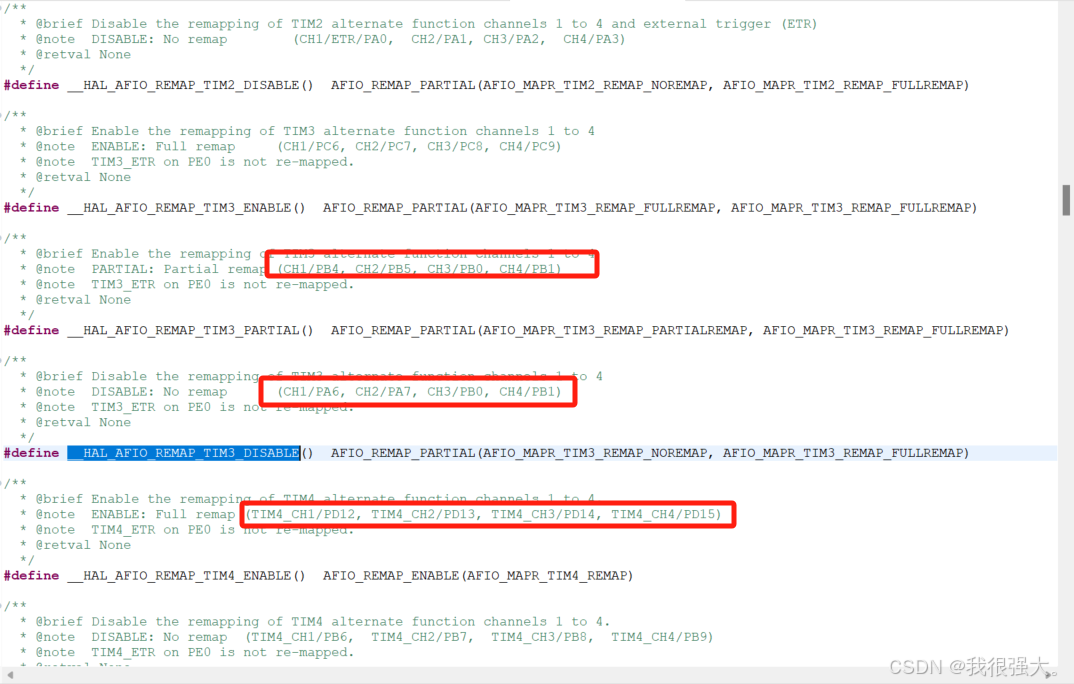

经过查找资料及代码分析，找到了PA7引脚无法输出PWM的原因。如下图所示HAL库的stm32f1xx_hal_gpio_ex.h文件所示，要使的PA7输出PWM，还需要调用下列对应的接口。

---

解决方案：

如上图所示，我的PA7引脚复用为TIM3-CH2，因此需要在TIM3初始化完成后调用一下：__HAL_AFIO_REMAP_TIM3_DISABLE() 这个接口，在启动PWM输出后，即可正常输出PWM。

注释是禁用这几个引脚对应通道的复用，深层次原因没有分析，但此情况案例比较少，记录下来帮助遇到此问题的工程师可以快速定位解决。
