一.连接方式:
网线连接分为:工业以太网(通过MAC)和TCP/IP 通过IP地址
串口连接:通过1.MPI 速度慢,真正用的时候不是很常用,调试的时候经常用
2.DP 传输速度快,最常用
3.modbus等不是常用,速度慢
实验1:wincc通过mpi连接到plc
1.打开Wincc
2、打开变量管理

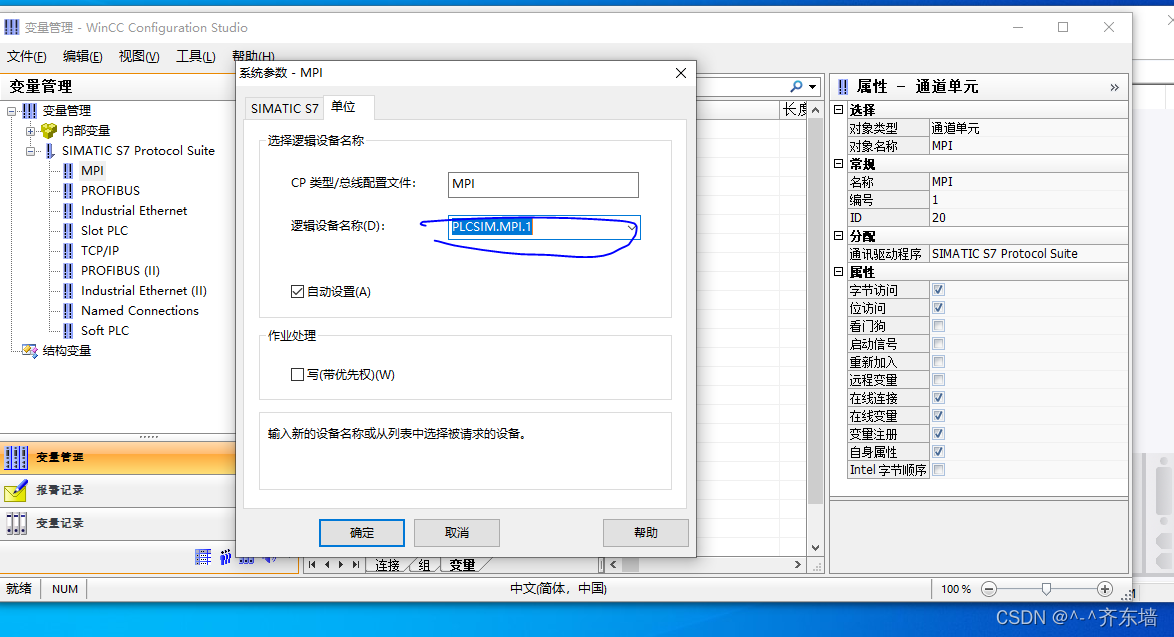

添加新的驱动程序--->simatic s7 Protocal suit--->右键PLCSIM.MPI.1(因为是Simulate)
在MPI新建连接new device,然后再device下右键选择连接参数将插槽号改成2
连接成功会有绿色的对勾
实验二,通过Profibus连接

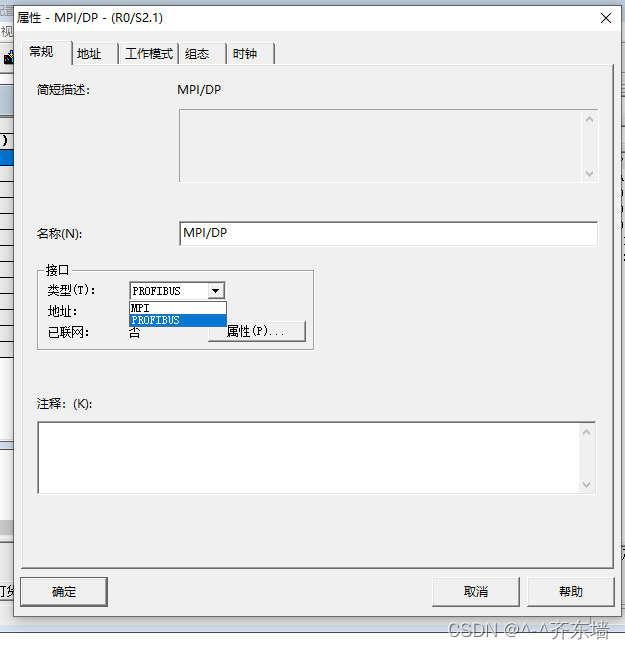

PLC侧点击硬件,双击MPI/DP,在类型中选择Profibus,pc、pg接口改为profibus保存编译
点击属性,新建

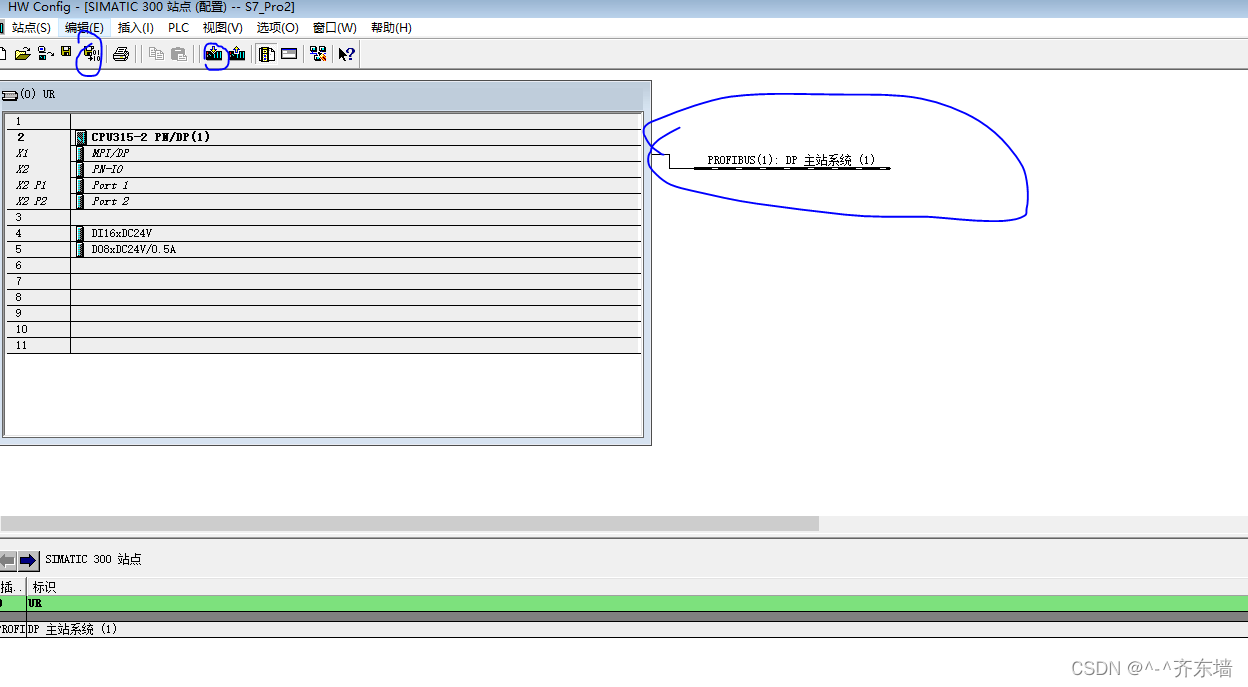

一直点确定,退到原始位置,会出现一根Profibus线,点击保存和编译,然后下装即可

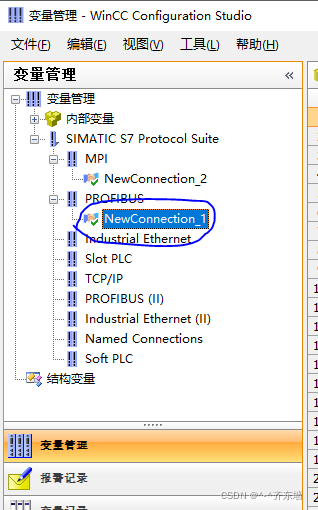

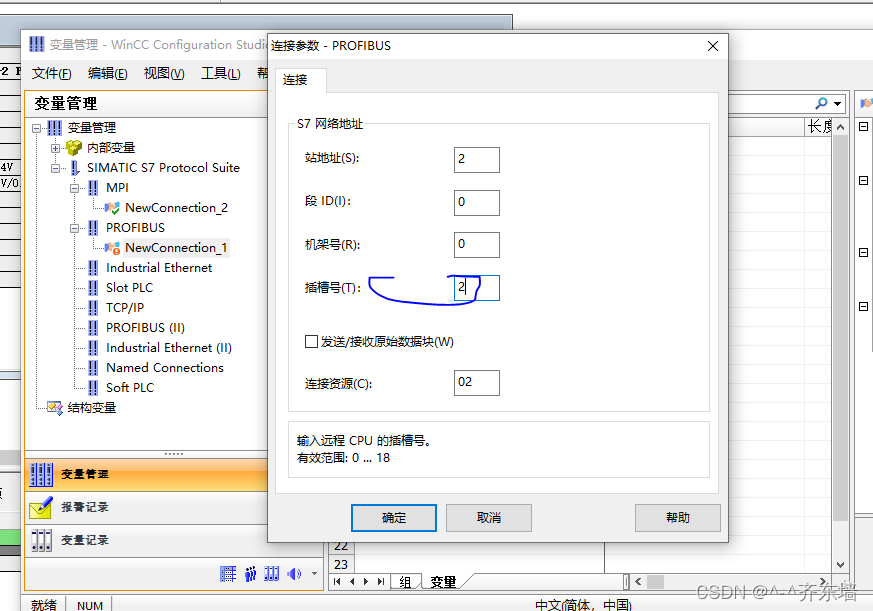

在wincc中,打开变量管理,然后选择Profibus,右键选择新建连接,右键newconnection_1将连接参数中插槽号改成2,确定后观察是否连接成功
连接成功
实验三:TCP/IP 连接wincc
PLC 一侧,设置PC/PG接口 ,虚拟的用PLCSIM.TCP.IP.1

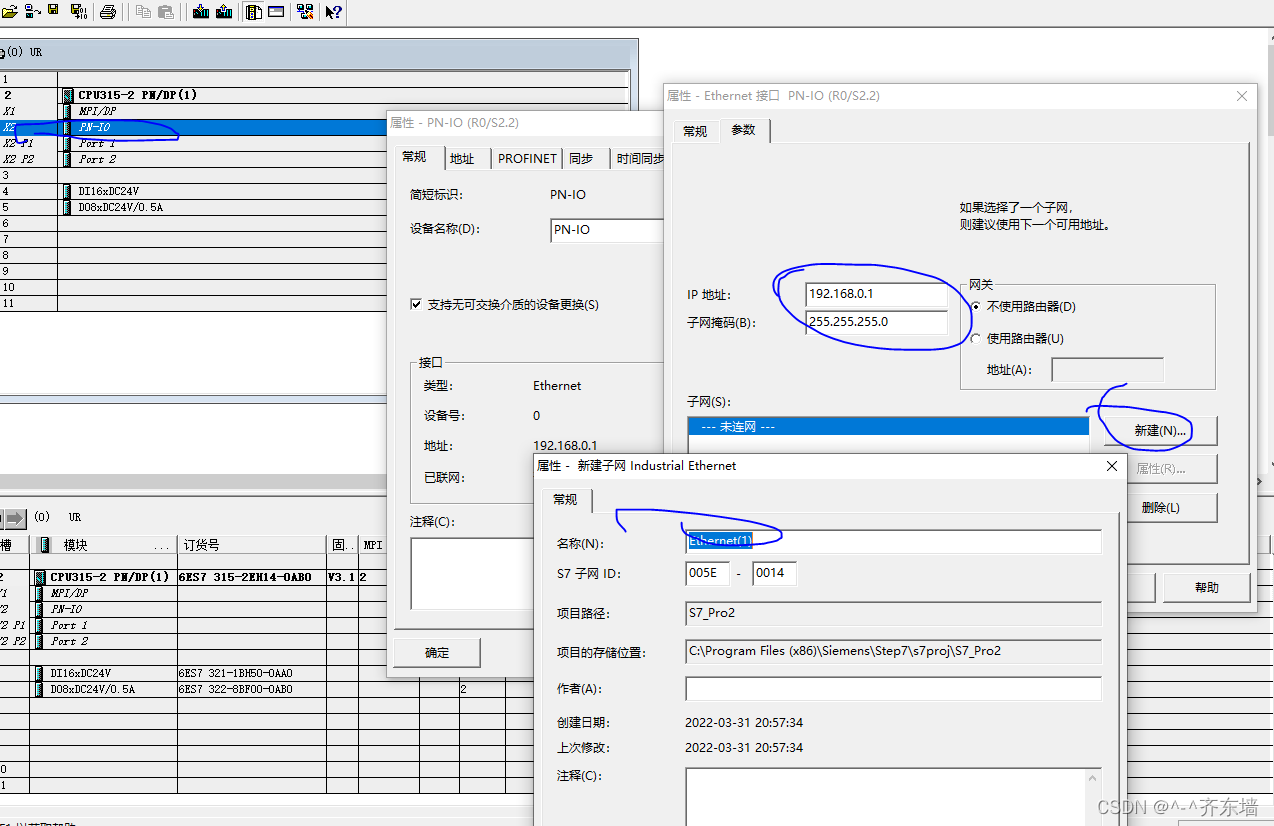

首先确定PLC IP地址,hardware,双击PN-IO,找到对应的IP地址-常规-属性-新建Ethernet0-一直确定后点击编译保存,然后下装

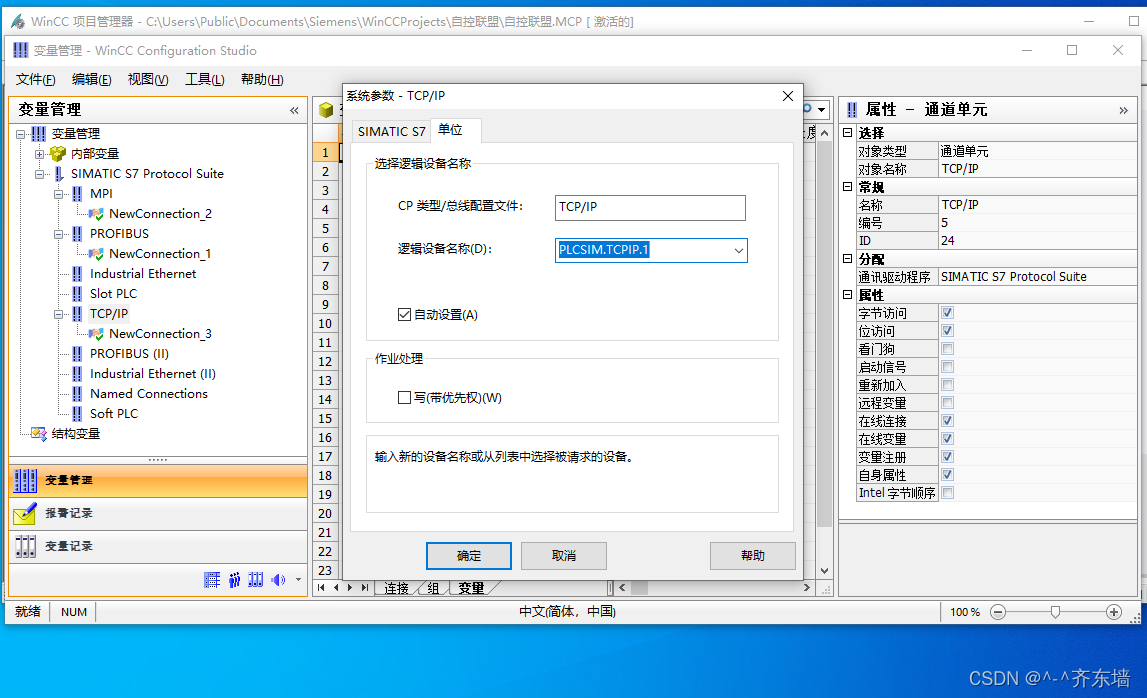

打开wincc,变量管理,TCP/IP,右键系统参数,选择单位中逻辑设备为对应的TCPIP类型
点击确定
newconnection 中也要配置好IP地址,插槽号要改成2
最终中心激活wincc,成功图:

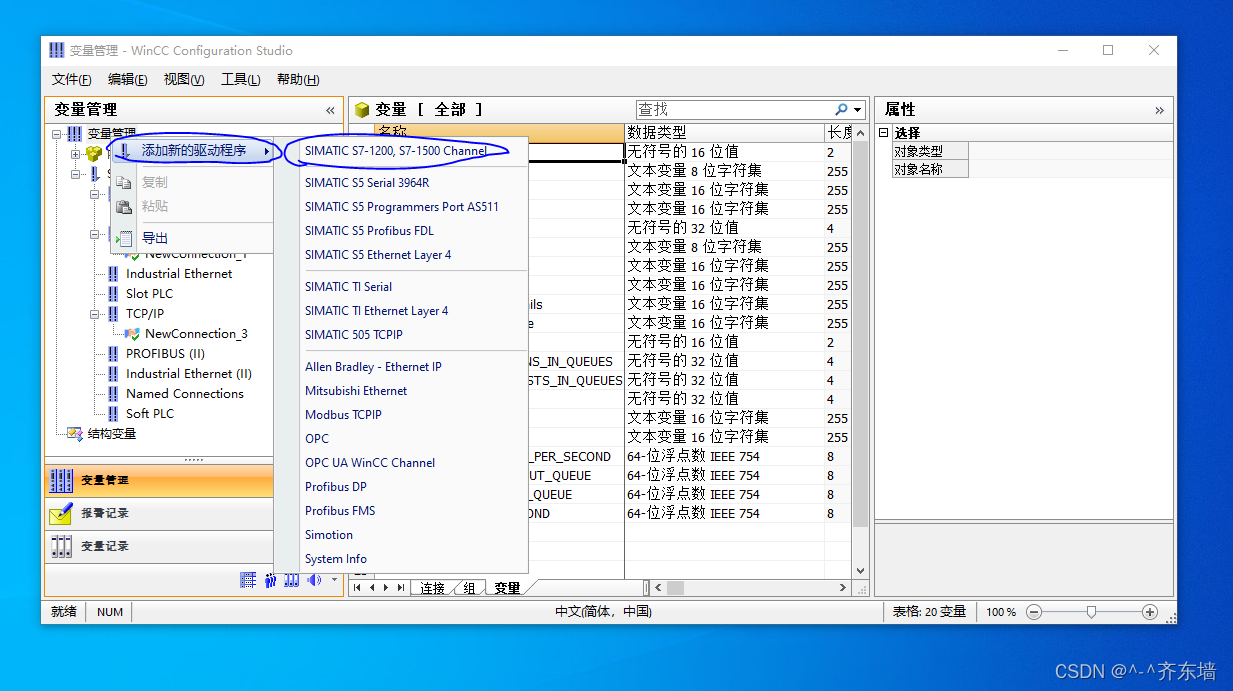

实验4 连接1200或者1500

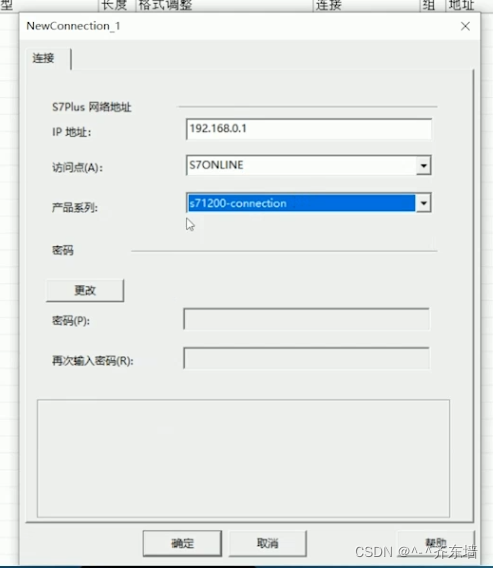

因为wincc经典版 和tia不能在一台电脑上,因此PLC组态是在TIA中进行,wincc在连接参数中需要填入IP地址和访问点还有产品系列
连不上记得经常重新连接一下wincc
