Capture17.4导出PDF格式原理图-无法搜索位号

Capture17.4导出PDF格式的原理图

• 基本步骤跟其他博主的大差不差，主要方法分为：Adobe、Ghostscript以及软件自带的Print。
• 如果是个人或者公司有版权的，直接上Adobe；如果考虑到版权，最稳妥的是自带的Print，就是没书签而已，毕竟导出的PDF文件可以在其属性中看到是什么软件生成的；如果胆大点，就上Ghostscript，反正说开源。
• 具体配置流程请自行参考相关帖子，这里主要增加一个细节：导出的PDF无法搜索位号，变成了一种图片的形式。

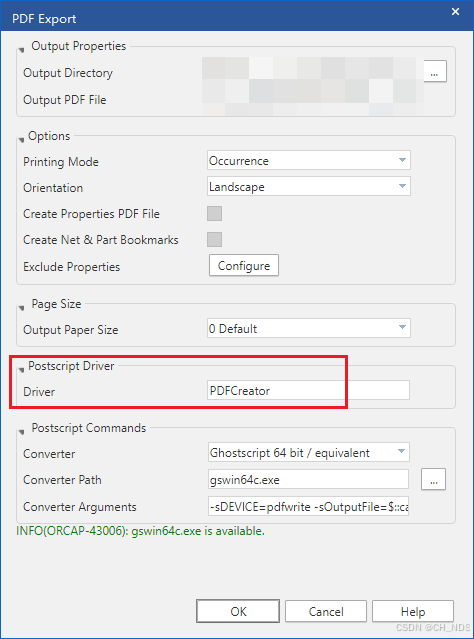

• 主要原因是因为 Postscript Driver -> Driver 是用默认的 OrCADps_17.4 。
• 解决方法：寻找类似 PDFCreator 这种免费的软件或其他，安装好后，具体的打印机名字可在 “设置->打印机和扫描仪” 中点击相应的属性，直接copy即可。如果是Adobe，同样也需要更改成对应的打印机名字。

  注：如果使用系统默认的 “Microsoft Print to PDF” 打印机，导出的PDF还是无法带书签。
