RS485 配套选型

一、RS485芯片选型：

1. TP8485E – 品牌：3PEAK；电压：3~5.5V；速率：300 bps to 250 kbps；节点数：256；工作温度：-40°C to +125°C；± 18K ESD Protection, Full Fail-Safe；
2. GM3085E – 品牌：捷茂；电压：3~5.5V；速率高达：1Mbps；节点数：256；工作温度：-40°C to +85°C；± 15K ESD Protection, 失效保护；

二、TVS管选型：

针对RS485芯片的特性(针对485芯片的A、B线，大多在13V/15V之下，故Vc≤12V)，TVS选型如下：

1. Vc ≤ 12V；
2. VRWM ≥ 6V；
3. Ipp 尽量的大些；

即可以选用：
SMBJ6.0CA：VRWM=6V，VBR=6.67V， Vc=10.3V， Ipp=58.3A 双向；
SMAJ6.0CA：VRWM=6V，VBR=7V， Vc=10.3V， Ipp=38.8A 双向；

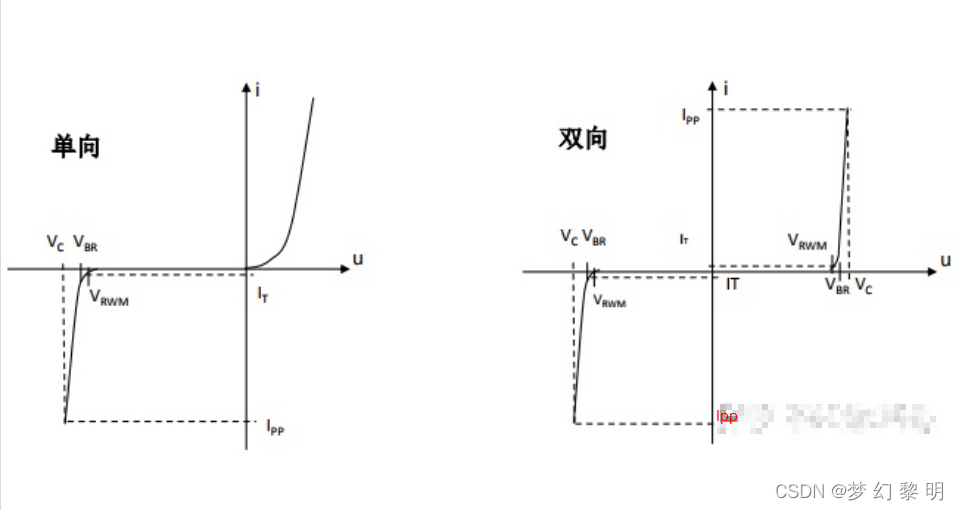

关键参数：

1. VRWM–Working Peak Reverse Voltage(最大反向电压)
   Ir–Maximum Reverse Leakage Current @VRWM(最大反向漏电流)
   最大反向电压表示TVS管不导通时的最高电压，通常VRWM=(0.8~0.9)VBR，此时TVS只有很小的反向漏电流Ir。
2. VBR–Breakdown Voltage @IT(反向击穿电压)：
   TVS管通过规定的测试电流IT时的电压，这也是TVS管导通的标志电压。TVS管的击穿电压有±5%的误差范围(不带“A”的为±10%)。
3. Vc–Clamping Voltage @Ipp(最大箝位电压)
   最大箝位电压是指在瞬变电压抑制二极管流过脉冲峰值电流Ipp时两端所呈现的电压值。
4. Ipp–Peak Forward Surage Current(最大脉冲峰值电流)
   TVS管可以承受的最大脉冲峰值电流。
5. Ppp–Maximum Peak Pulse Power(最大峰值脉冲功率)
   脉冲峰值功率Ppp是指10/1000us波的脉冲峰值电流Ipp与最大箝位电压Vc的乘积，即Ppp=Ipp*Vc。
6. Cj–Junction Capacitance(结电容)
   Cj主要是指TVS连接GND和I/O时，具有的电容值。Cd为TVS管的引脚寄生电容，通信速率越高，线路上使用的ESD保护期间的结电容要越低，否则将破坏数据信号。

选型规则：

1. 最大篏位电压Vc的选择 – 针对485芯片的A、B线，大多在13V/15V之下，故Vc≤12V；
瞬变电压抑制二极管(TVS)的最大箝位电压不能大于被防护电路可以承受的最大电压，否则会对被保护器件造成损坏。
2. 脉冲峰值电流IPP的选择 – 前级会有自恢复保险丝协助保护TVS；
清楚了解流过TVS管的脉冲峰值电流时，可根据所需要的IPP和Vc计算瞬变电压抑制二极管的最大峰值脉冲功率，然后再选取合适的TVS管。如果无法确定TVS管的脉冲峰值电流的大致范围，则尽量选用功率大的TVS管。
3. 最大反向工作电压VRWM和击穿电压VBR的选择(二者定其一即可)
TVS管的最大反向电压VRWM不应低于电路的最大工作电压，一般可选择VRWM等于或略高于电路最高工作电压UM；按照VRWM=(0.8~0.9)VBR，击穿电压可按公式：VBRmin≥1.2UM或VRWM≥1.1UM选择。直流时，UM即为直流电压；交流时，UM为交流电压的有效值。

TVS使用注意事项：

1. TVS管使用时，一般并联在被保护电路上，为了限制流过TVS管的电流不超过管子允许通过的峰值电流IPP，应在线路上串联限流元件，如电阻、自恢复保险丝、电感等。
2. 当TVS管用于信号传输电路保护时，一定要注意传输信号的频率和传输速率，信号频率或传输速率较高时，应选用低电容值的TVS管。信号频率(传输速率)≧10MHz(Mb/s)时，Cj应该满足≦60pF;信号频率(传输速率)≧100MHz(Mb/s)时，Cj应该满足≦20pF。
3. TVS管所能承受的瞬态脉冲是不重复的，器件规定的脉冲重复频率(持续时间和间歇时间之比)为0.01%，如果电路中出现重复性脉冲，应考虑脉冲功率的累积，不然容易损坏TVS管。

TVS特点

优点：1、响应速度快(ps级)、瞬态功率大、漏电流低；

2、击穿电压有从6.8V~550V的系列值，便于各种不同电压的电路使用；

3、钳制电压较准确(±5%)；

缺点：1、结电容比较大(十几pF~几百pF);

2、耐浪涌冲击能力较放电管和压敏电阻差，通流量一般在0.52A~544A的范围内;

三、自恢复保险丝的选型：

针对RS485芯片的特性，自恢复保险丝选型如下：

1. 维持电流（Ihold） = 100mA；(使用过无问题)
2. 动作电流（Itrip） ≥ 250mA；
3. 最大电压（Vmax）≥ 40V；
4. 建议最大电流（Imax）< Ipp(最大脉冲峰值电流); 保护TVS管优先，但又不能太易损坏；

即可以选用：
nSMD010：封装：1206，最大电压：60V， 最大电流：40A， 保持电流：100mA， 跳闸电流：250mA；
JK-nSMD010/60V：封装：1206，最大电压：60V， 最大电流：100A， 保持电流：100mA， 跳闸电流：250mA；
mSMD010-60V：封装：1812，最大电压：60V， 最大电流：100A， 保持电流：100mA， 跳闸电流：300mA；

关键参数：

1. 维持电流（Ihold）：也叫最大不动作电流，即在规定的环境温度下（25℃），PPTC自恢复保险丝始终保持其低电阻状态的最大电流。
2. 最大电压（Vmax）：**连续施加给PPTC自恢复保险丝但没有超过最大过载电流的最大直流或交流电压。

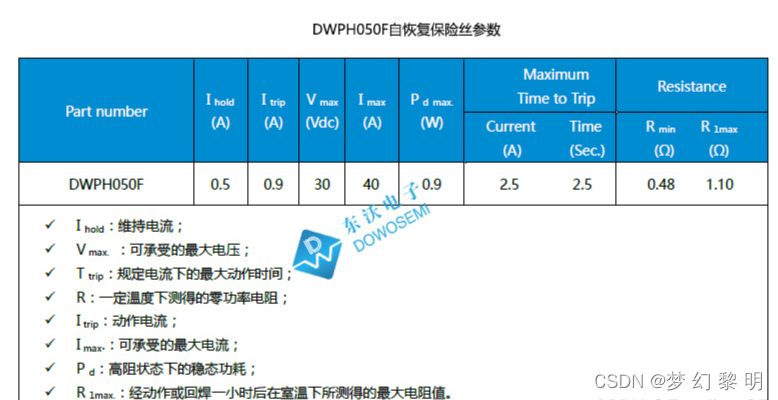

3. 最大动作时间（Maximum Time to Trip）：查看自恢复保险丝DWPH050F规格书，可知，当通过PPTC的电流为2.5A时，其动作时间应小于2.5S。
4. 零功率电阻（R）：一定温度下测得的零功率电阻。
5. 动作电流（Itrip）：工作电流，即跳闸电流；
6. 最大电流（Imax）：工作温度范围内PPTC自恢复保险丝不能超过的电流值。
7. 稳态功耗（Pd）：高阻状态下的稳态功耗。
8. 最大电阻值（R1max）：经动作或回焊一小时后在室温下所测得的最大电阻值。
9. 环境温度：PPTC自恢复保险丝对环境温度比较敏感，在比较高的环境温度下，PPTC自恢复保险丝的维持电流值要降额选取，具体可参考规格书。
