B6充电器对6s锂电池充电

本文详细介绍了如何使用B6航模电池充电器为6s锂电池进行安全有效的充电过程,包括选择正确的充电模式、设置适当的电流及电压,确保电池在最佳状态下充电。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

在这里插入图片描述

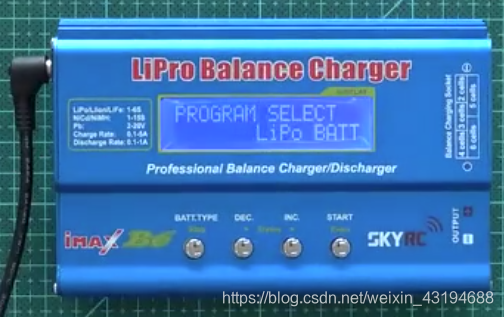

B6航模电池充电器,首先接好线,通过左边第一个按键选择电池类型改
该选项为锂电池模式,按右边enter键后,再通过中间两按钮选择到锂电池平衡充电模式,再按右边enter键
在这里插入图片描述再选择完锂电池平衡充电模式后,按右边enter键后,调整电流数值,调整锂电池节数后,确认无误后长按enter键后,再按多一次enter键开始充电(此情况在6s锂电池中,需要电压大于18v),一般电流不易选取太大,可用最大充电电流的1/3,以确保安全
如果当电压小于18v,应该选取用镍氢电池模式,以0.1A的电流充电至18V以上,再使用锂电池平衡充电模式

以下是一个简单的6S平衡充电电路设计: 1. 首先,需要一个6S锂电池组,即6个单体电池串联在一起。每个单体电池的标称电压为3.7V,因此6S电池组的总电压为22.2V。 2. 接下来,需要一个适当的充电器,可以选择常见的恒流/恒压充电器。这种充电器可以根据电池组的状态和充电需求自动调节输出电流和电压,并确保电池充满后自动停止充电。 3. 为了平衡每个单体电池的电压,需要添加6个平衡电路,每个平衡电路都连接到一个单体电池。这些平衡电路可以通过比较每个单体电池的电压来控制充电器的输出,以便将充电器的电流限制在单体电池的最大充电电流以下,并确保每个单体电池的电压都相等。 4. 每个平衡电路都包括一个比较器和一个电阻。比较器用于比较单体电池的电压和整个电池组的平均电压之间的差异,并控制电阻的电流流过电池组中电压较高的单体电池。当电池组的每个单体电池的电压都达到相同的水平时,平衡电路会停止工作,以避免过度充电。 5. 最后,为了保护电池组,可以添加一个过流保护电路和一个过温保护电路。这些保护电路可以检测到电池组的异常情况,并自动切断电源,以避免电池组过度充电或过热。 需要注意的是,为了确保电池组的安全和稳定性,必须使用高质量的电池和电子元件,并按照电路图和电气参数进行正确连接和调试。在使用过程中,应定期检查电池组的状态和充电器的工作情况,并遵循安全操作指南。
