需求分析模型：流程、行为、模式

面向流程建模

• 表示数据对象在系统中移动时的转换方式
• 数据流程图（DFD）是其使用的图表形式。
• 许多人认为这是一种“老派”的方法，但仍然提供了一种独特的系统视图 ，应将其用于补充其他分析模型元素。

DFD指导原则

• 所有图标必须用有意义的名称标记
• DFD的演化经历了许多不同层次
• 始终从环境层DFD（也称为第0层）开始
• 始终在第0层显示外部实体
• 始终标记数据流箭头
• 不表示过程逻辑

创建一个DFD

• 查看用户场景和/或数据模型以分离出数据对象，并使用语法分析来确 定“操作”
• 确定外部实体（数据的生产者和消费者）

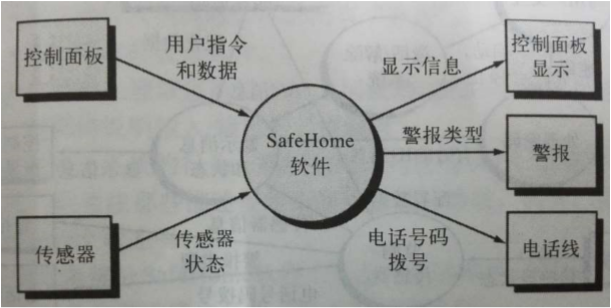

• 创建0级DFD

• 写一个描述转变的文字描述
• 解析以确定下一级转换
• “平衡”流以保持数据流连续性

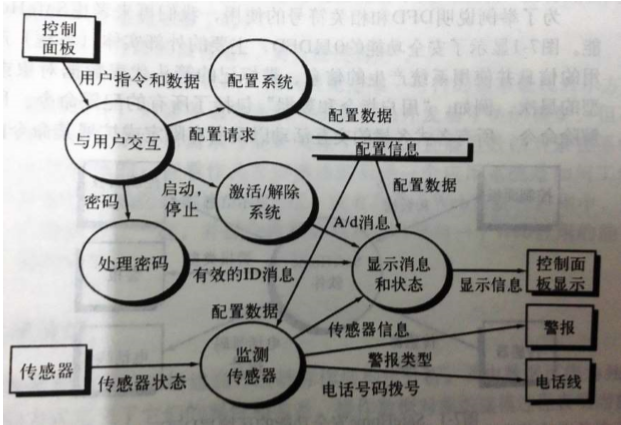

• 开发1级DFD
• 使用1:5（近似值）的扩展比例

• 每个处理都会得到细化，直到它只做一件事
• 随着层级的增加，扩展比例降低

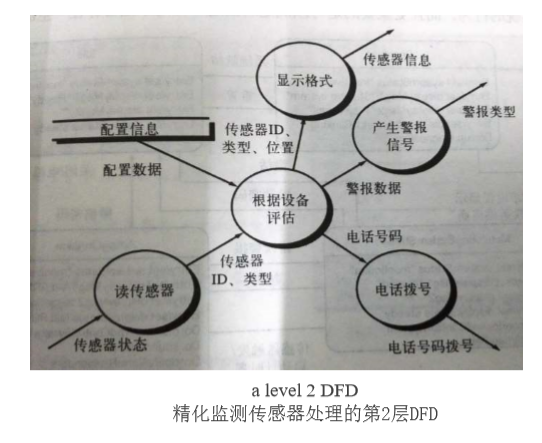

• 大多数系统需要3到7个级别才能获得足够的数据流模型
• 单个数据流（箭头）可以随着级别的增加而扩展（数据字典提供 信息）

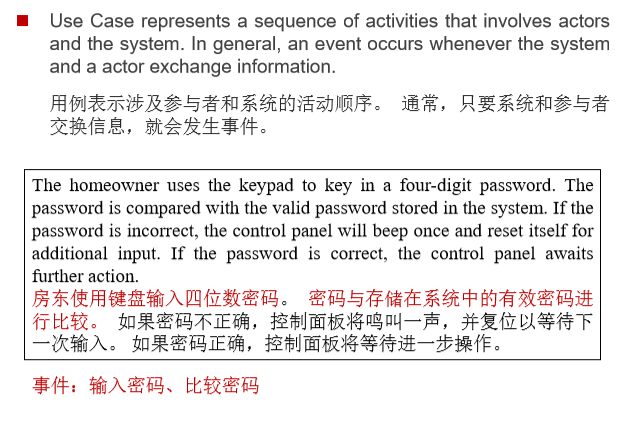

识别用例事件

状态表达
