利用Python绘制ER图

最近做了一个挺有意思的小工具，就是用Python读取数据库，然后绘制出一个ER图，可以体现出来主外键等信息。
主要用到的两个库：pymysql和graphviz
注意，graphviz在anaconda的虚拟环境里是不能直接用conda install指令安装的，需要在官网下载安装包，配置环境变量，然后利用pip install指令安装。
接下来是代码部分：
首先是创建3个类：数据库类、表类和属性类：

class database:
    def __init__(self,name,tables,tables_name,foreign_keys):
        self.name=name
        self.tables=tables
        self.tables_name=tables_name
        self.foreign_keys=foreign_keys

class table:
    def __init__(self,name):
        self.name=name
        self.columns=[]
    def printinf(self):
        strr='表名：'+self.name+':'+'\n'
        for i in range(len(self.columns)):
            strr+=self.columns[i].printinf()+'\n'
        print(strr)
        return strr
class column:
    def __init__(self,data):
        self.name=data[0]
        self.columntype=data[1]
        self.extra=data[2]
    def printinf(self):
        strr=str(self.name)+' '+str(self.columntype)+' '+self.extra
        return strr

定义访问数据库的函数：

def getconnection(username,password,dbname):
    #初始化几个数组存储对象
    tables_name=[]
    tables=[]
    foregin_keys=[]

    #打开数据库连接
    conn = pymysql.connect(user = username,passwd = password,database = dbname)

    #创建游标进行数据库操作
    cursor=conn.cursor()

    #获取所有表名
    sqlstring_gettablename="select table_name from information_schema.tables where table_schema='test_database'"
    cursor.execute(sqlstring_gettablename)
    while 1:
        res=cursor.fetchone()
        if res is None:
            #表示已经取完结果集
            break
        tables_name.append(res[0])
    for i in tables_name:
        temp_table=table(i)
        tables.append(temp_table)

    #获取属性
    for i in range(len(tables)):
        #print(tables[i].name)
        sqlstring_getcolumn='SELECT COLUMN_NAME "字段名称",COLUMN_TYPE "字段类型长度",IF(EXTRA="auto_increment",CONCAT(COLUMN_KEY,"(", IF(EXTRA="auto_increment","自增长",EXTRA),")"),COLUMN_KEY) "主外键" FROM information_schema. COLUMNS WHERE TABLE_SCHEMA = "test_database" AND TABLE_NAME = "'+tables[i].name+'"';
        cursor.execute(sqlstring_getcolumn)
        while 1:
            res=cursor.fetchone()
            if res is None:
                #表示已经取完结果集
                break
            temp_column=column(res)
            tables[i].columns.append(temp_column)

    #获取外键
    for i in range(len(tables)):
        #print(tables[i].name)
        sqlstring_getfk='SELECT C.REFERENCED_TABLE_NAME  父表名称 ,C.TABLE_NAME 子表名称 FROM INFORMATION_SCHEMA.KEY_COLUMN_USAGE C JOIN INFORMATION_SCHEMA. TABLES T ON T.TABLE_NAME = C.TABLE_NAME JOIN INFORMATION_SCHEMA.REFERENTIAL_CONSTRAINTS R ON R.TABLE_NAME = C.TABLE_NAME AND R.CONSTRAINT_NAME = C.CONSTRAINT_NAME AND R.REFERENCED_TABLE_NAME = C.REFERENCED_TABLE_NAME WHERE C.REFERENCED_TABLE_NAME IS NOT NULL AND  C.REFERENCED_TABLE_NAME="'+tables[i].name+'"'
        cursor.execute(sqlstring_getfk)
        while 1:
            res=cursor.fetchone()
            if res is None:
                #表示已经取完结果集
                break
            foregin_keys.append(res)

    cursor.close()
    conn.close()
    db=database('MyDB',tables,tables_name,foregin_keys)
    return db

接下来就是用graphviz绘制ER图：

def draw_ER(db):
    tables_name=db.tables_name
    tables=db.tables
    foreign_keys=db.foreign_keys
    #创建一个空白图
    dot = gz.Graph()
    for i in range(len(tables)):
        dot.node(str(i+1),tables[i].printinf(),shape='rectangle')
    edges=[]
    for i in range(len(foreign_keys)):
        temp_edge=str(tables_name.index(foreign_keys[i][0])+1)+str(tables_name.index(foreign_keys[i][1])+1)
        edges.append(temp_edge)
        #创建边（表示外键关系）
        dot.edge(str(tables_name.index(foreign_keys[i][0])+1),str(tables_name.index(foreign_keys[i][1])+1))
    dot.view()
    dot.save('before_xml.dot')

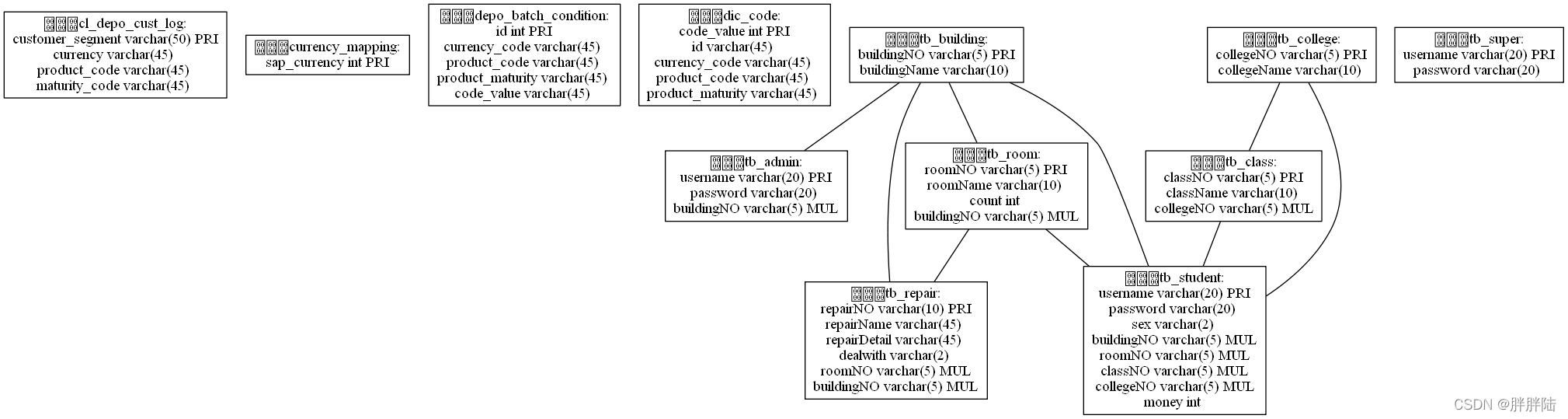

最后绘制出来的效果是这样的：

乱码是中文的“表名”，应该是因为编码问题显示有问题。
这个不如自己用专门的ER图软件走出来精美，但是挺方便的。
