操作系统的内存管理机制总结

参考链接：https://mp.weixin.qq.com/s/oexktPKDULqcZQeplrFunQ

虚拟内存

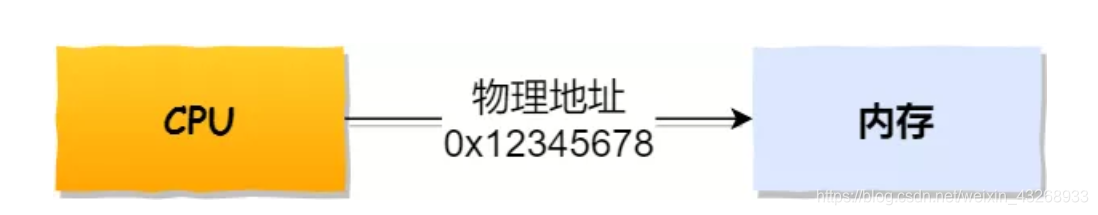

对于单片机而言，其 CPU 是直接操作内存的「物理地址」

在这种情况下，要想在内存中同时运行两个程序是不可能的。如果第一个程序在 2000 的位置写入一个新的值，将会擦掉第二个程序存放在相同位置上的所有内容，所以同时运行两个程序是根本行不通的，这两个程序会立刻崩溃

操作系统的解决方式

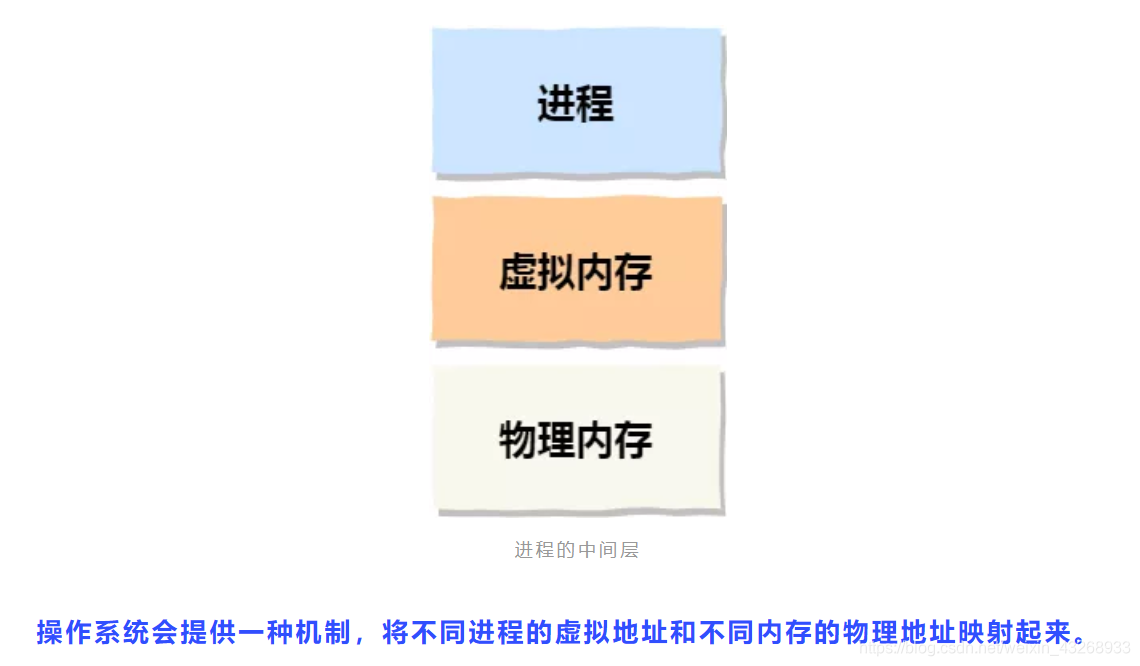

我们可以把进程所使用的地址「隔离」开来，即让操作系统为每个进程分配独立的一套「虚拟地址」，人人都有，大家自己玩自己的地址就行，互不干涉。但是有个前提每个进程都不能访问物理地址，至于虚拟地址最终怎么落到物理内存里，对进程来说是透明的，操作系统已经把这些都安排的明明白白了

如果程序要访问虚拟地址的时候，由操作系统转换成不同的物理地址，这样不同的进程运行的时候，写入的是不同的物理地址，这样就不会冲突了

• 我们程序所使用的内存地址叫做虚拟内存地址（Virtual Memory Address）
• 实际存在硬件里面的空间地址叫物理内存地址（Physical Memory Address）

那么操作系统是如何将虚拟地址和物理地址进行映射管理的呢？这就引入了分页和分段的概念

内存分段

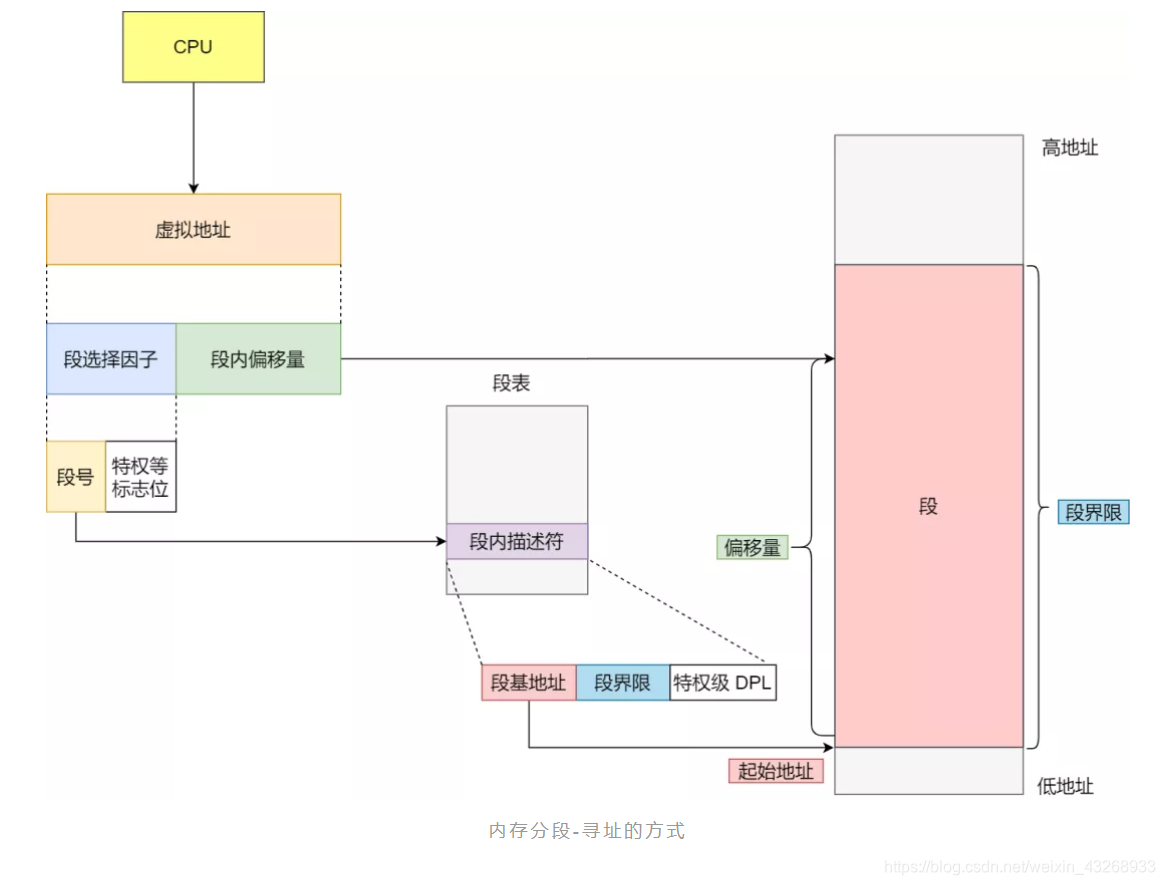

分段机制下的虚拟地址由两部分组成，段选择子和段内偏移量

• 段选择子就保存在段寄存器里面。段选择子里面最重要的是段号，用作段表的索引。段表里面保存的是这个段的基地址、段的界限和特权等级等

我们知道了虚拟地址是通过段表与物理地址进行映射的，分段机制会把程序的虚拟地址分成 4 个段，每个段在段表中有一个项，在这一项找到段的基地址，再加上偏移量，于是就能找到物理内存中的地址，如下图

如果要访问段 3 中偏移量 500 的虚拟地址，我们可以计算出物理地址为，段 3 基地址 7000 + 偏移量 500 = 7500

这是一种很好的方法，但是还存在一定的问题：

• 第一个就是内存碎片的问题
• 第二个就是内存交换的效率低的问题

内存碎片产生的原因

我们来看看这样一个例子。假设有 1G 的物理内存，用户执行了多个程序，其中：

• 游戏占用了 512MB 内存

• 浏览器占用了 128MB 内存

• 音乐占用了 256 MB 内存。

这个时候，如果我们关闭了浏览器，则空闲内存还有 1024 - 512 - 256 = 256MB。

如果这个 256MB 不是连续的，被分成了两段 128 MB 内存，这就会导致没有空间再打开一个 200MB 的程序

解决方式就是内存交换

可以把音乐程序占用的那 256MB 内存写到硬盘上，然后再从硬盘上读回来到内存里。不过再读回的时候，我们不能装载回原来的位置，而是紧紧跟着那已经被占用了的 512MB 内存后面。这样就能空缺出连续的 256MB 空间，于是新的 200MB 程序就可以装载进来

这个内存交换空间，在 Linux 系统里，也就是我们常看到的 Swap 空间，这块空间是从硬盘划分出来的，用于内存与硬盘的空间交换

内存交换效率低的原因

对于多进程的系统来说，用分段的方式，内存碎片是很容易产生的，产生了内存碎片，那不得不重新 Swap 内存区域，这个过程会产生性能瓶颈

因为硬盘的访问速度要比内存慢太多了，每一次内存交换，我们都需要把一大段连续的内存数据写到硬盘上

所以，如果内存交换的时候，交换的是一个占内存空间很大的程序，这样整个机器都会显得卡顿

为了解决内存分段的内存碎片和内存交换效率低的问题，就出现了内存分页

内存分页

分段的好处就是能产生连续的内存空间，但是会出现内存碎片和内存交换的空间太大的问题。

要解决这些问题，那么就要想出能少出现一些内存碎片的办法。另外，当需要进行内存交换的时候，让需要交换写入或者从磁盘装载的数据更少一点，这样就可以解决问题了。这个办法，也就是内存分页（Paging）

分页是把整个虚拟和物理内存空间切成一段段固定尺寸的大小。这样一个连续并且尺寸固定的内存空间，我们叫页（Page）。在 Linux 下，每一页的大小为 4KB

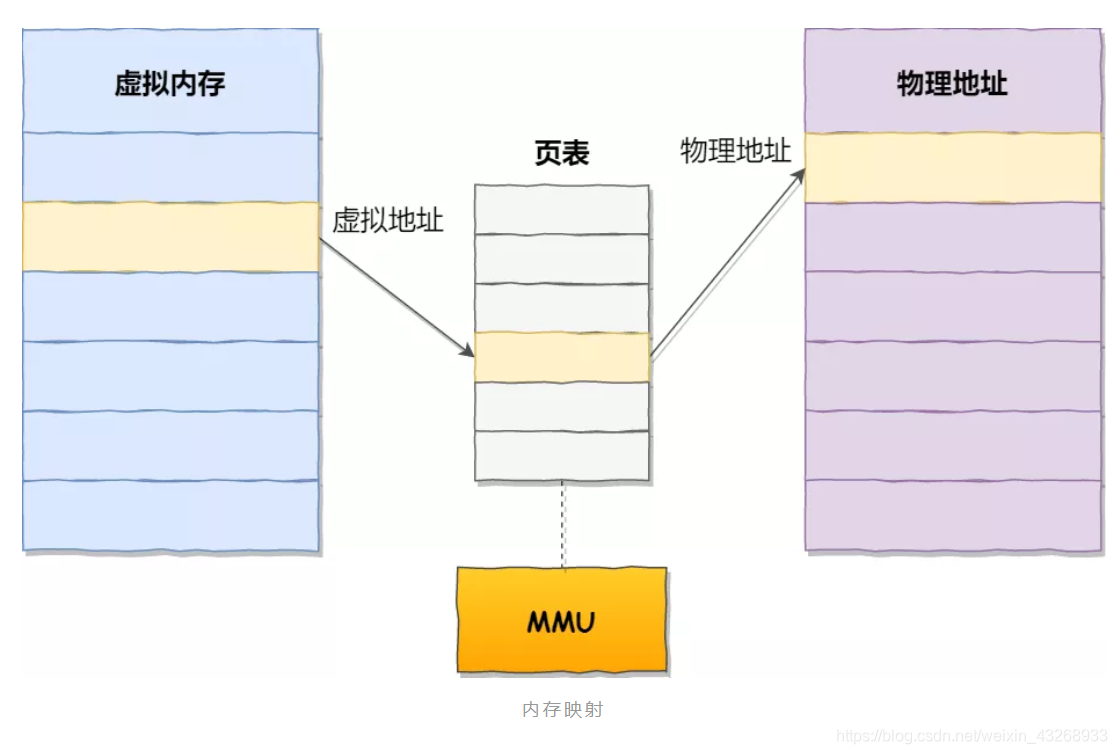

虚拟地址与物理地址之间通过页表来映射，如下图：

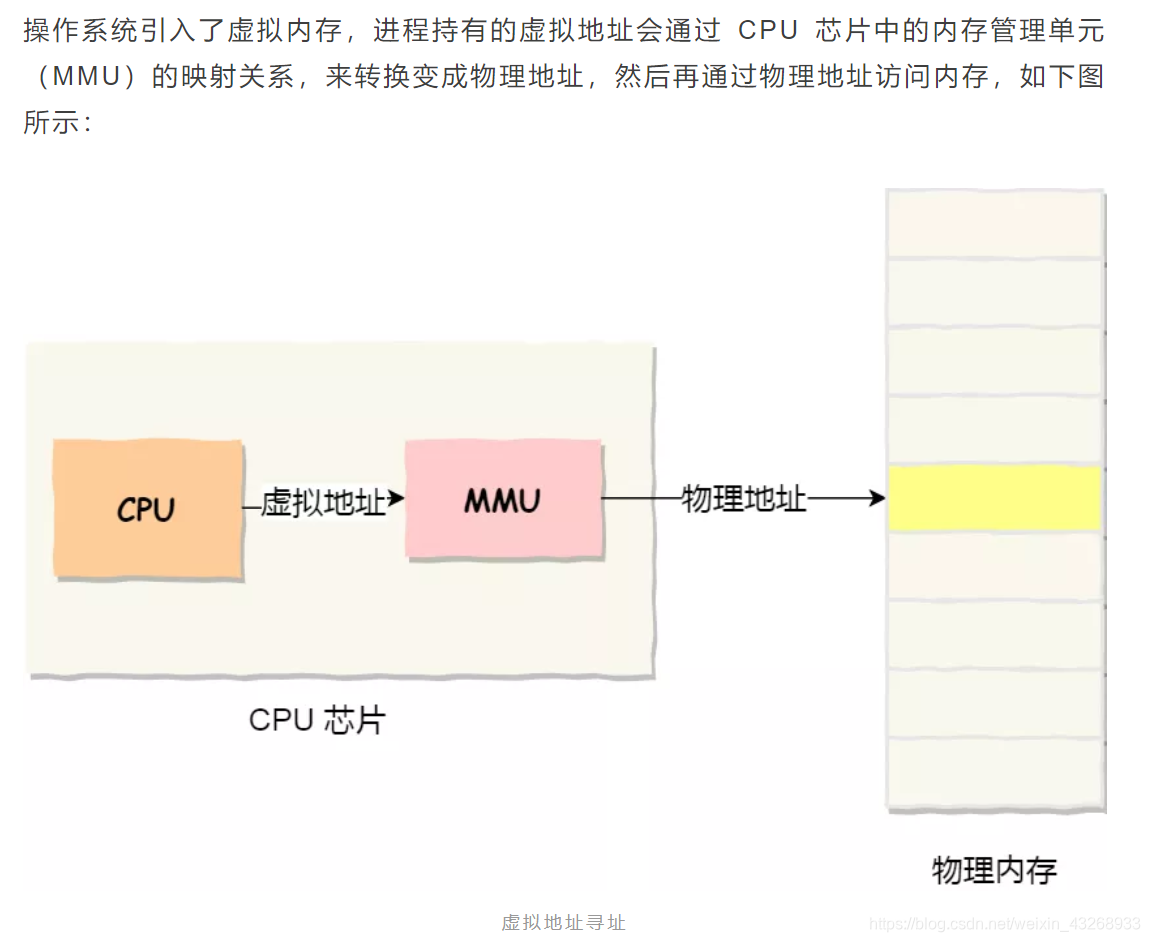

页表实际上存储在 CPU 的内存管理单元 （MMU） 中，于是 CPU 就可以直接通过 MMU，找出要实际要访问的物理内存地址

而当进程访问的虚拟地址在页表中查不到时，系统会产生一个缺页异常，进入系统内核空间分配物理内存、更新进程页表，最后再返回用户空间，恢复进程的运行

分页是如何解决分段中的内存碎片和内存交换效率低的问题呢？

由于内存空间都是预先划分好的，也就不会像分段会产生间隙非常小的内存，这正是分段会产生内存碎片的原因。而采用了分页，那么释放的内存都是以页为单位释放的，也就不会产生无法给进程使用的小内存

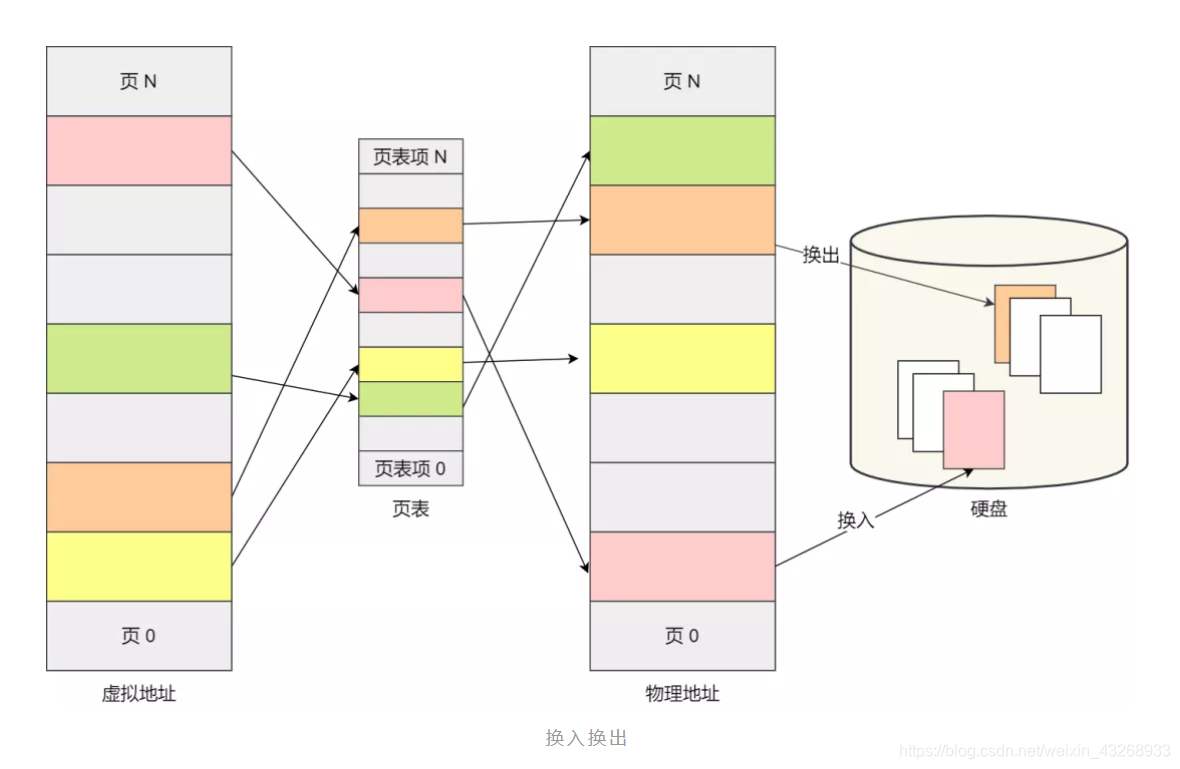

如果内存空间不够，操作系统会把其他正在运行的进程中的「最近没被使用」的内存页面给释放掉，也就是暂时写在硬盘上，称为换出（Swap Out）。一旦需要的时候，再加载进来，称为换入（Swap In）。所以，一次性写入磁盘的也只有少数的一个页或者几个页，不会花太多时间，内存交换的效率就相对比较高

更进一步地，分页的方式使得我们在加载程序的时候，不再需要一次性都把程序加载到物理内存中。我们完全可以在进行虚拟内存和物理内存的页之间的映射之后，并不真的把页加载到物理内存里，而是只有在程序运行中，需要用到对应虚拟内存页里面的指令和数据时，再加载到物理内存里面去

分页机制下的虚拟地址和物理地址的映射

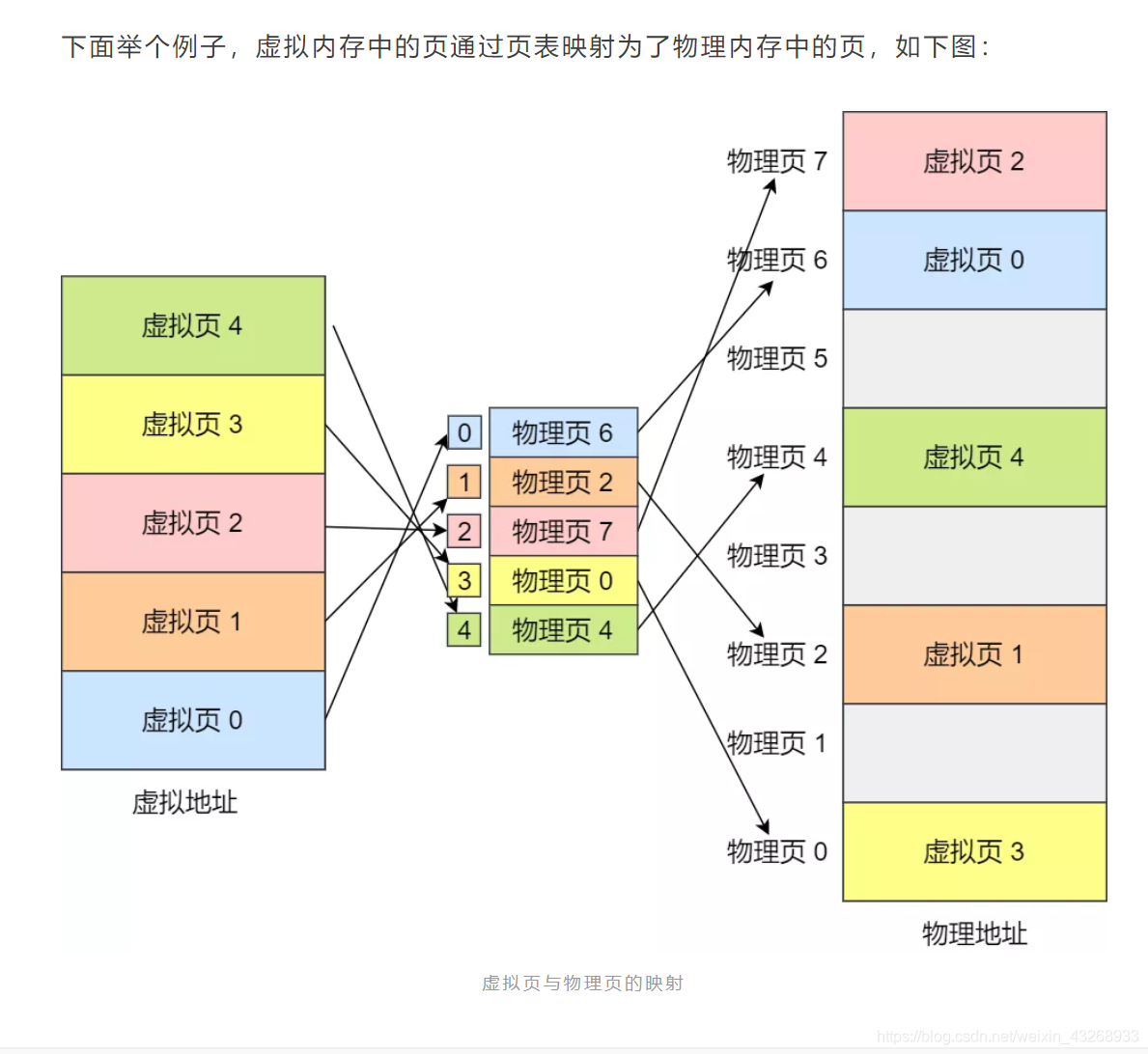

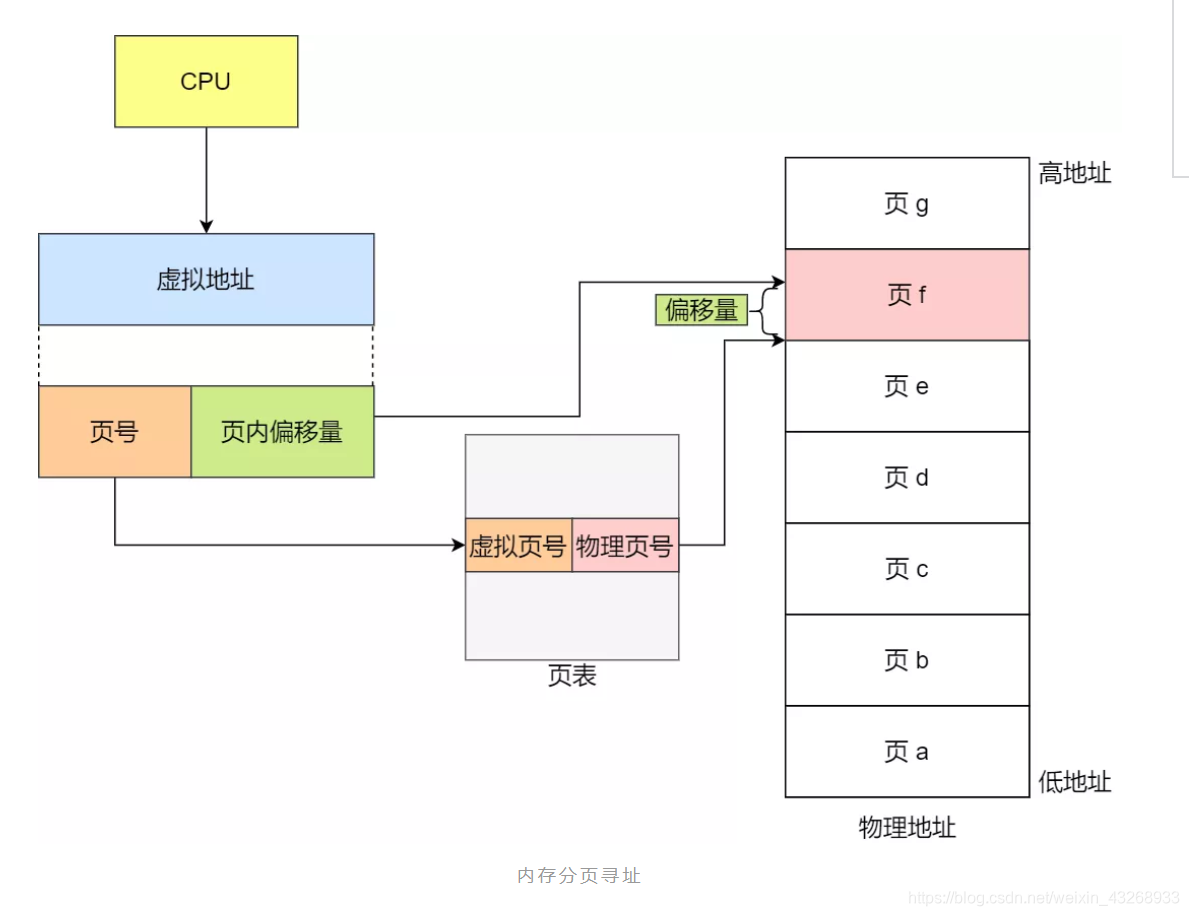

在分页机制下，虚拟地址分为两部分，页号和页内偏移。页号作为页表的索引，页表包含物理页每页所在物理内存的基地址，这个基地址与页内偏移的组合就形成了物理内存地址，见下图

对于一个内存地址转换，其实就是这样三个步骤：

• 把虚拟内存地址，切分成页号和偏移量；

• 根据页号，从页表里面，查询对应的物理页号；

• 直接拿物理页号，加上前面的偏移量，就得到了物理内存地址

简单分页的缺陷
有空间上的缺陷。

因为操作系统是可以同时运行非常多的进程的，那这不就意味着页表会非常的庞大。

在 32 位的环境下，虚拟地址空间共有 4GB，假设一个页的大小是 4KB（2^12），那么就需要大约 100 万 （2^20） 个页，每个「页表项」需要 4 个字节大小来存储，那么整个 4GB 空间的映射就需要有 4MB 的内存来存储页表

这 4MB 大小的页表，看起来也不是很大。但是要知道每个进程都是有自己的虚拟地址空间的，也就说都有自己的页表

那么，100 个进程的话，就需要 400MB 的内存来存储页表，这是非常大的内存了，更别说 64 位的环境了

多级分页

要解决上面的问题，就需要采用的是一种叫作**多级页表（Multi-Level Page Table）**的解决方案

在前面我们知道了，对于单页表的实现方式，在 32 位和页大小 4KB 的环境下，一个进程的页表需要装下 100 多万个「页表项」，并且每个页表项是占用 4 字节大小的，于是相当于每个页表需占用 4MB 大小的空间

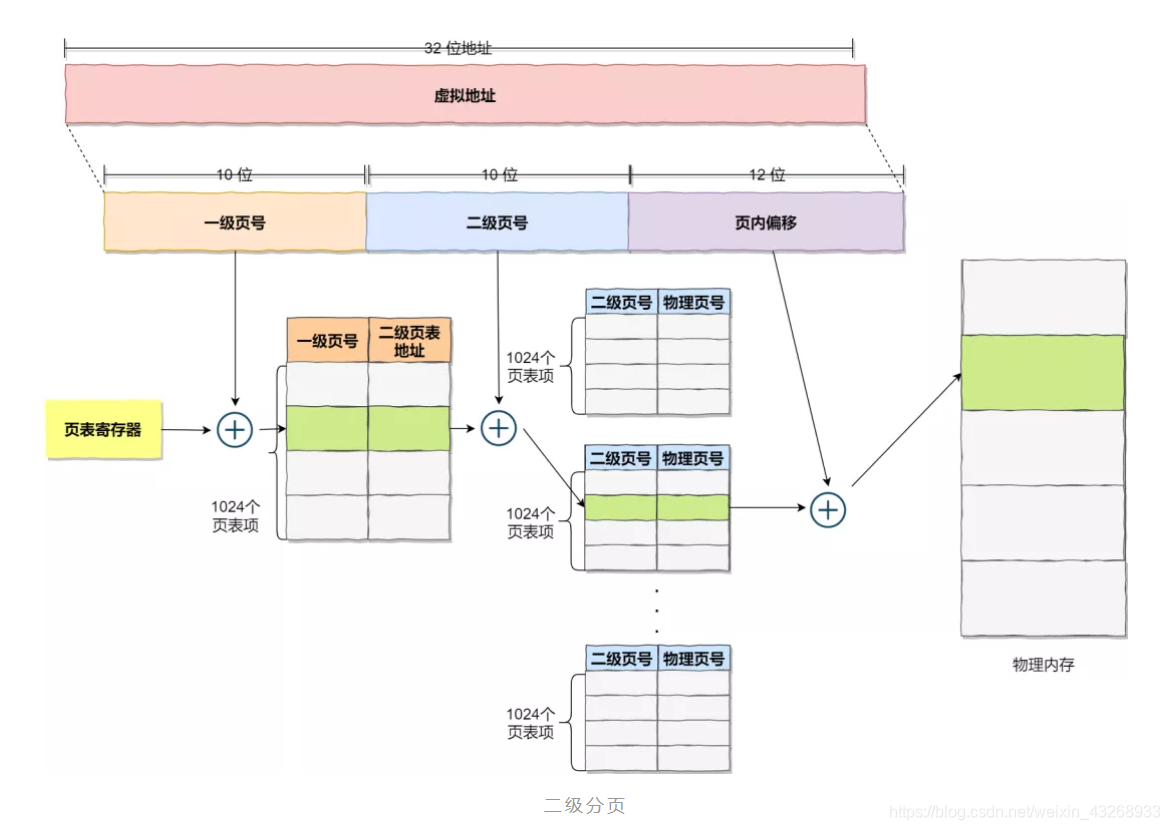

我们把这个 100 多万个「页表项」的单级页表再分页，将页表（一级页表）分为 1024 个页表（二级页表），每个表（二级页表）中包含 1024 个「页表项」，形成二级分页。如下图所示

段页式内存管理

内存分段和内存分页并不是对立的，它们是可以组合起来在同一个系统中使用的，那么组合起来后，通常称为段页式内存管理

段页式内存管理实现的方式：

• 先将程序划分为多个有逻辑意义的段，也就是前面提到的分段机制；

• 接着再把每个段划分为多个页，也就是对分段划分出来的连续空间，再划分固定大小的页；

这样，地址结构就由段号、段内页号和页内位移三部分组成。

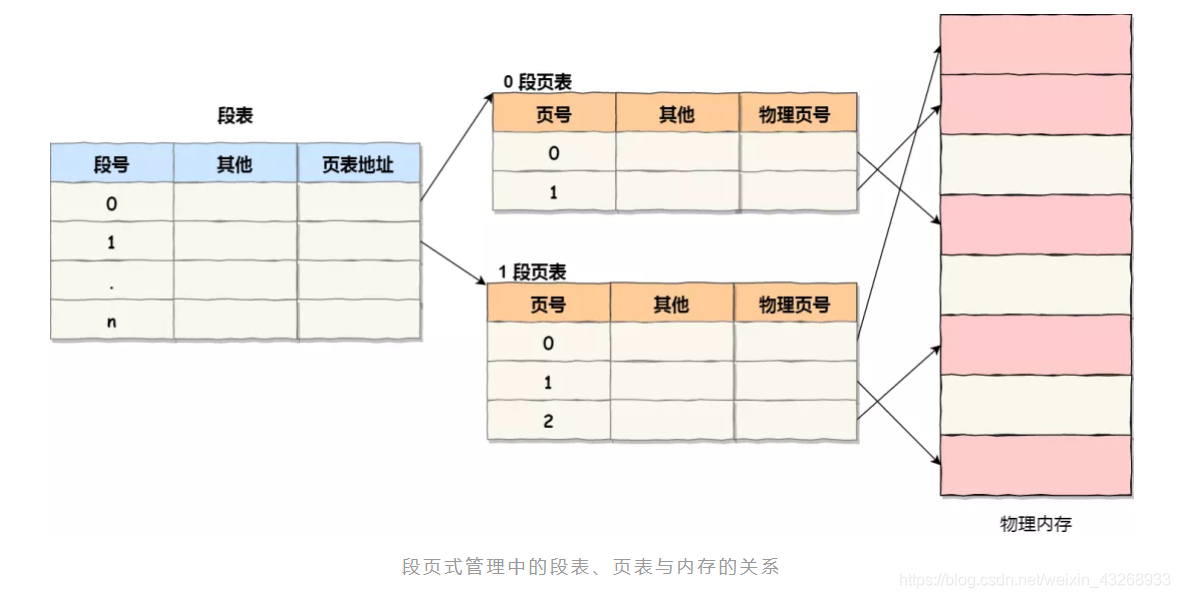

用于段页式地址变换的数据结构是每一个程序一张段表，每个段又建立一张页表，段表中的地址是页表的起始地址，而页表中的地址则为某页的物理页号，如图所示：

段页式地址变换中要得到物理地址须经过三次内存访问：

• 第一次访问段表，得到页表起始地址；

• 第二次访问页表，得到物理页号；

• 第三次将物理页号与页内位移组合，得到物理地址

可用软、硬件相结合的方法实现段页式地址变换，这样虽然增加了硬件成本和系统开销，但提高了内存的利用率

Linux内存管理

Linux 内存主要采用的是页式内存管理，但同时也不可避免地涉及了段机制
Linux 系统中的每个段都是从 0 地址开始的整个 4GB 虚拟空间（32 位环境下），也就是所有的段的起始地址都是一样的。这意味着，Linux 系统中的代码，包括操作系统本身的代码和应用程序代码，所面对的地址空间都是线性地址空间（虚拟地址），这种做法相当于屏蔽了处理器中的逻辑地址概念，段只被用于访问控制和内存保护

Linux内存空间是如何分配的

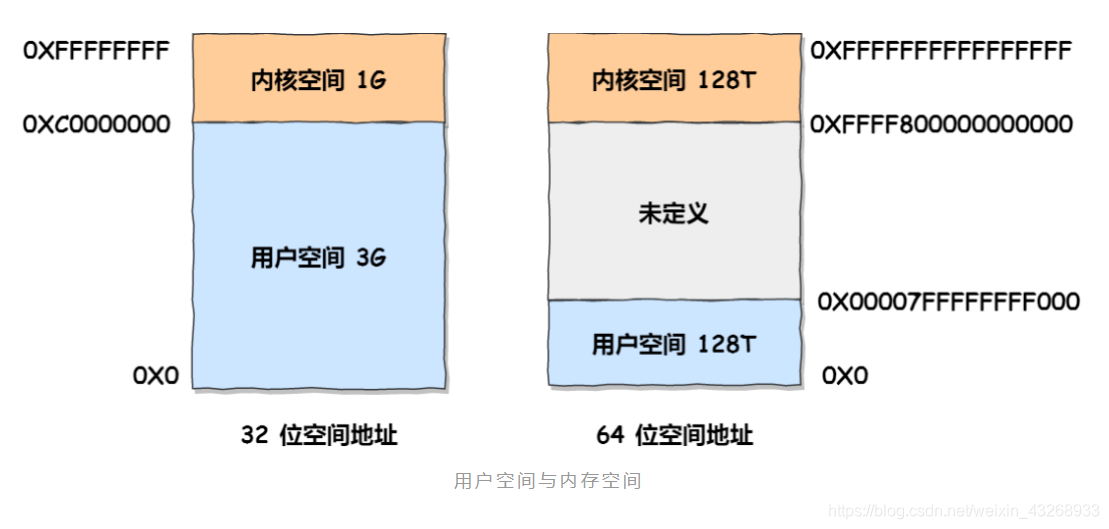

在 Linux 操作系统中，虚拟地址空间的内部又被分为内核空间****和用户空间两部分，不同位数的系统，地址空间的范围也不同。比如最常见的 32 位和 64 位系统，如下所示：

通过这里可以看出：

• 32 位系统的内核空间占用 1G，位于最高处，剩下的 3G 是用户空间；

• 64 位系统的内核空间和用户空间都是 128T，分别占据整个内存空间的最高和最低处，剩下的中间部分是未定义的。

再来说说，内核空间与用户空间的区别：

• 进程在用户态时，只能访问用户空间内存；

• 只有进入内核态后，才可以访问内核空间的内存；

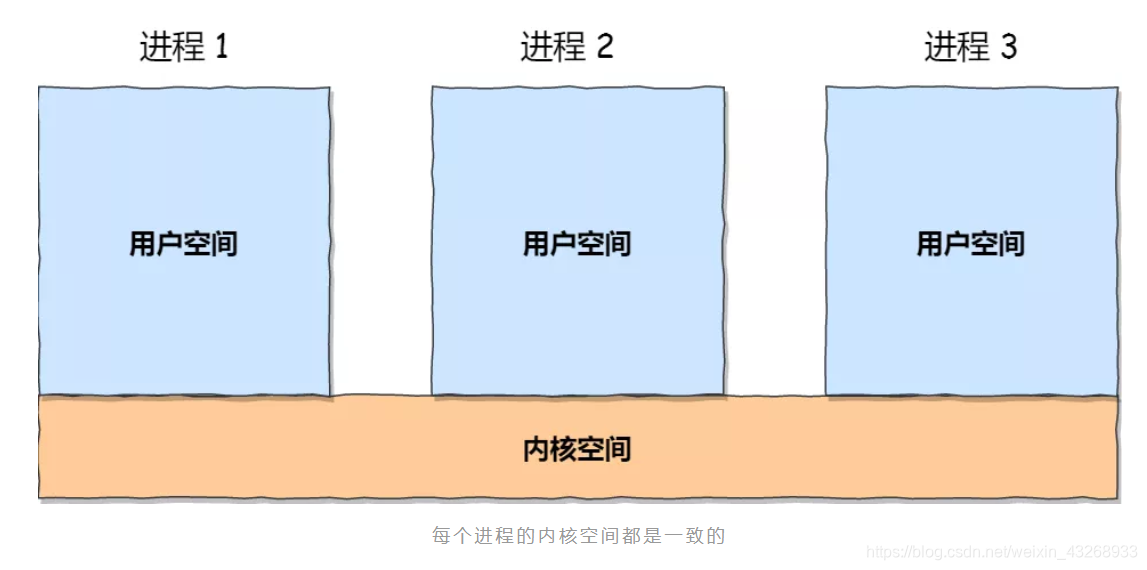

虽然每个进程都各自有独立的虚拟内存，但是每个虚拟内存中的内核地址，其实关联的都是相同的物理内存。这样，进程切换到内核态后，就可以很方便地访问内核空间内存

接下来，进一步了解虚拟空间的划分情况，用户空间和内核空间划分的方式是不同的，内核空间的分布情况就不多说了。

我们看看用户空间分布的情况，以 32 位系统为例，下面的图来表示它们的关系：

通过这张图你可以看到，用户空间内存，从低到高分别是 7 种不同的内存段：

• 程序文件段，包括二进制可执行代码；

• 已初始化数据段，包括静态常量；

• 未初始化数据段，包括未初始化的静态变量；

• 堆段，包括动态分配的内存，从低地址开始向上增长；

• 文件映射段，包括动态库、共享内存等，从低地址开始向上增长（跟硬件和内核版本有关）

• 栈段，包括局部变量和函数调用的上下文等。栈的大小是固定的，一般是 8 MB。当然系统也提供了参数，以便我们自定义大小；

在这 7 个内存段中，堆和文件映射段的内存是动态分配的。比如说，使用 C 标准库的 malloc() 或者 mmap() ，就可以分别在堆和文件映射段动态分配内存。
