安桥TX-NR509高清功放无声、HDMI故障维修记录

安桥TX-NR509高清功放无声、HDMI故障维修记录

收了台安桥TX-NR509功放，收的时候通电开机，按键正常，继电器也有吸合，现场没有条件进一步测试，抱回家测试发现以下故障

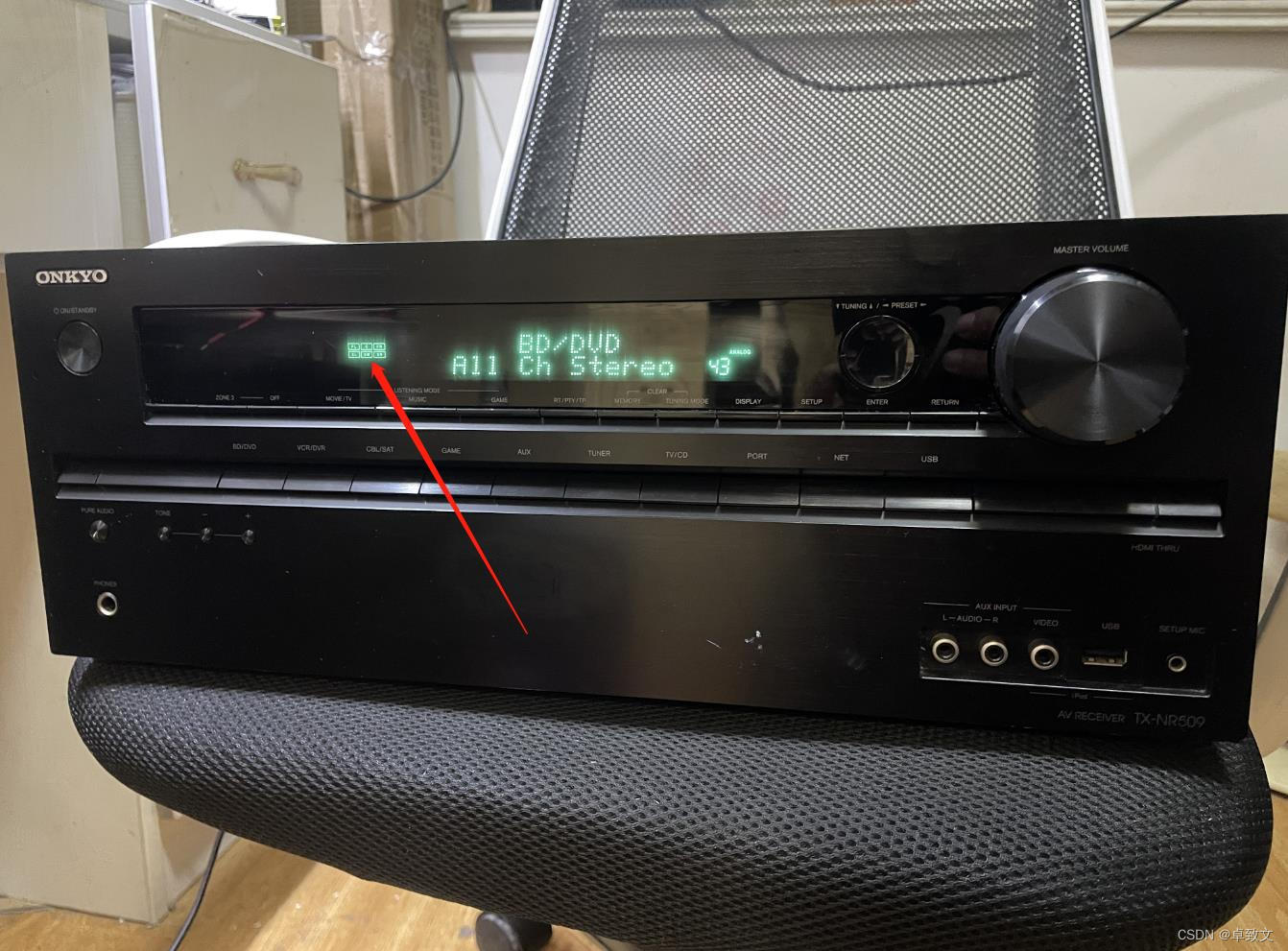

故障现象：能开机，按键都正常，继电器正常吸合，屏幕左边喇叭图标不显示，接耳机声音正常，音响接口没声音，本机HDMI有输出，但是HDMI输入无法显示在电视上，固件版本显示“？？？？？？？？？”且无法识别U盘进行固件升级。
一肚子郁闷，网络搜索，某音搜索，不是DSP芯片坏就是闪存损坏导致固件丢失，联系那些大神们，闪存芯片帮写好数据收费250元，不包能解决问题，DSP芯片换一个收费300，整个故障维修好收费400-500不等……
想来想去还是舍不得过多投入，就这样开机再次研究，因手头工具有限，只有万用表及一些简单工具……

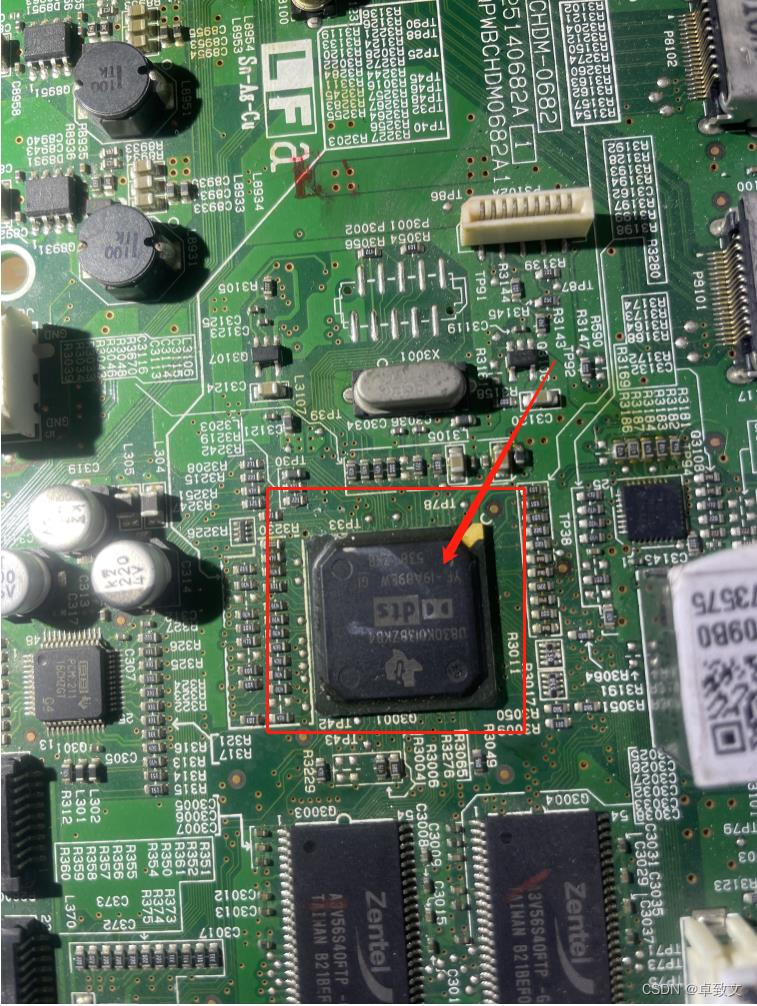

感觉高清版温度有点高，U盘固件升级选项也是灰色不能选择，于是找了个带灯的U盘进行测试，发现U盘灯不亮，既然DSP版本显示问号，那么应该是跟DSP芯片有关，按道理说德州仪器的芯片不应该这么脆弱易坏，于是动用几年难得一用的热风枪，直接干DSP芯片……

加上焊油加热，热风枪温度不宜过高，但是加热时间需要加长，直至用镊子轻轻推动芯片晃动，待高清版冷却后清洗掉焊油装机

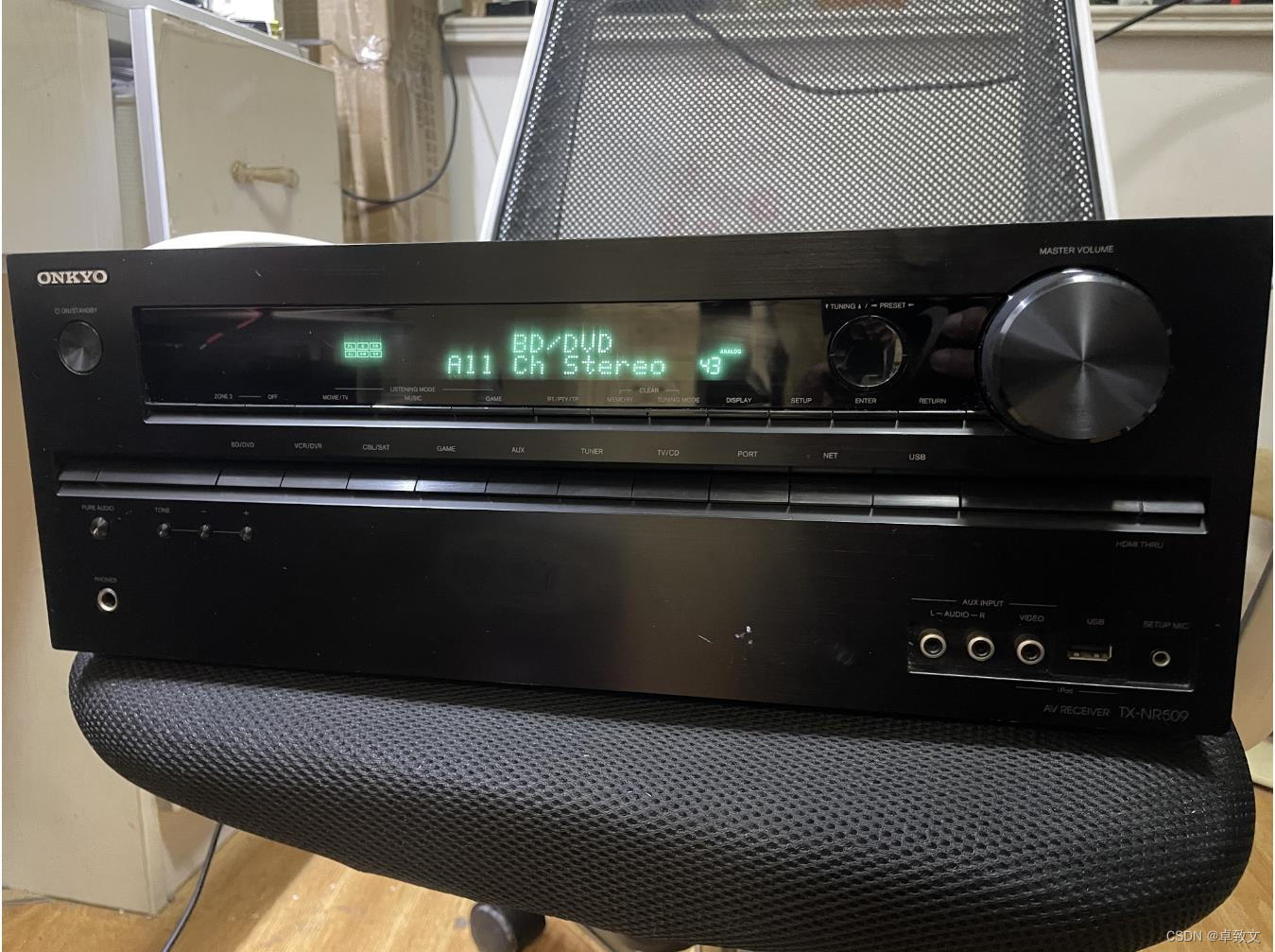

随着开机后继电器的二次吸合，我感觉有戏，仔细看屏幕后发现屏幕左边的各个声道标记出来了，接上音响，果然出声了。

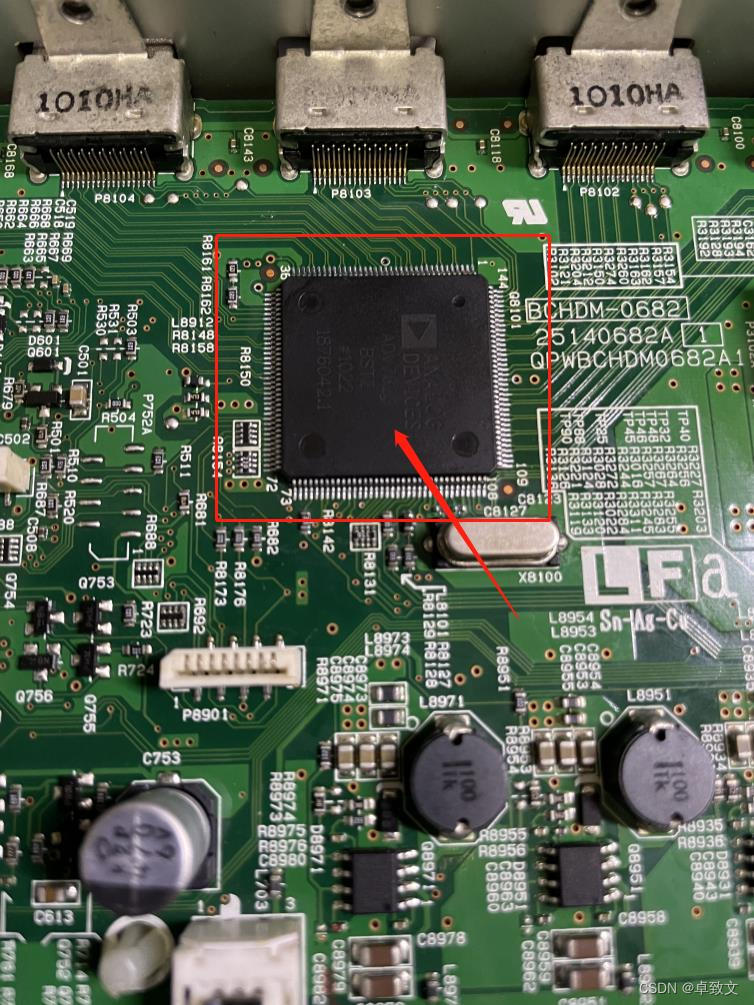

接上笔记本电脑和显示器进行测试，笔记本电脑的不停反复识别HDMI信号，但是功放的HDMI输出信号已经到了显示器上，功放的功能菜单都能显示，唯独笔记本电脑的内容不能显示在显示器上，按照自己的猜想，应该是HDMI不能切换，摸到HDMI切换芯片，觉得温度有点高，怀疑是切换芯片的损坏，重新补了遍焊锡还是不行，于是某宝购入AD芯片，因为只买一片，所以连运费20-35元不等，可是广东那边发不了货，一直等了1个多礼拜才发货，到货后立即进行更换，同样，也是热风枪吹下旧芯片，清理焊盘后焊接新购入的芯片……

一切就绪，怀着忐忑的心情清洗干净焊油后装机并测试……

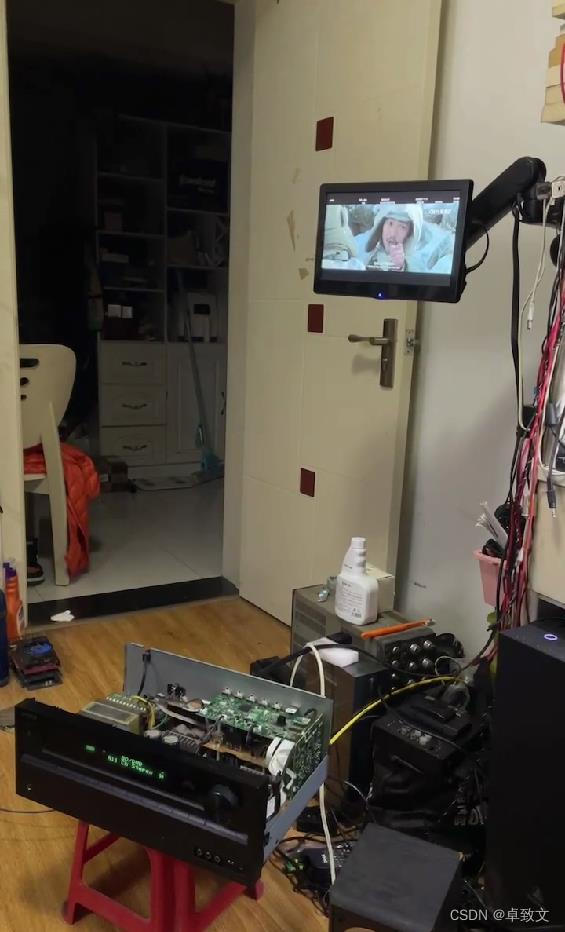

果真，和我预想的一样，故障解决，播放了30多分钟，再次感受高清版芯片的温度，判断如下：
1、高清版HDMI芯片温度较高，容易造成HDMI切换芯片损坏；
2、受HDMI芯片温度的影响，DSP芯片容易高温虚焊或脱焊；
坛友如果有机会淘到此机，建议第一时间给HDMI芯片以及DSP芯片加上散热铝片或风扇进行散热。

当然，以上只是我遇到的故障以及解决方法，故障情况随机多样化，上面这些也只我这半瓶水的野路子的“偶遇”，仅作参考，也考验个人对热风枪的使用经验，各位大仙动手前还是需要斟酌、三思而后行。
