《组网技术》：路由器基本配置

第 2 章 路由器基本配置

本章将先简要介绍路由器的硬件组成，而重点介绍路由器中最重要的部分 IOS，对路由器的配置实际上就是对 IOS 软件进行配置。IOS 提供了大量的命令，熟悉这些命令才能很好地发挥路由器的功能，本章介绍的是路由器的一些基础性命令。



1. 1. 路由器简介和 IOS 简介
      1. 路由器简介

路由器能起到隔离广播域的作用，还能在不同网络间转发数据包。路由器实际上是一台特殊用途的计算机，和常见的 PC 机一样，路由器有 CPU、内存、BOOT ROM。路由器没有键盘、硬盘、显示器；然而比起计算机，路由器多了 NVRAM、FLASH 以及各种各样的接口。路由器各个部件的作用如下：

1. CPU：中央处理单元，和计算机一样，它是路由器的控制和运算部件。
2. RAM/DRAM：内存，用于存储临时的运算结果，如：路由表、ARP 表、快速交换缓存、缓冲数据包、数据队列、当前配置。众所周知，RAM 中的数据在路由器断电后是会丢失的。
3. FLASH：可擦除、可编程的 ROM，用于存放路由器的 IOS，FLASH 的可擦除特性允许我们更新、升级 IOS 而不用更换路由器内部的芯片。路由器断电后，FLASH 的内容不会丢失。FLASH 容量较大时，就可以存放多个 IOS 版本。
4. NVRAM：非易失性 RAM，用于存放路由器的配置文件，路由器断电后，NVRAM 中的内容仍然保持。
5. ROM：只读存储器，存储了路由器的开机诊断程序、引导程序和特殊版本的 IOS 软件

（用于诊断等有限用途），ROM 中软件升级时需要更换芯片。

1. 接口（Interface）：用于网络连接，路由器就是通过这些接口和不同的网络进行连接的。
   1. 1. IOS 简介

路由器也有自己的操作系统，通常称为 IOS（Internetwork Operating System）。和计算机上的 Windows 一样，IOS 是路由器的灵魂，所有配置是通过 IOS 完成的。Cisco 的 IOS 是命令行界面（称为 CLI，Command Line Interface），CLI 有两种基本工作模式：

1. 用户模式（User mode）：通常用来查看路由器的状态。在此状态下，无法对路由器进行配置，可以查看的路由器信息也是有限的。
2. 特权模式（Privilege mode）：可以更改路由器的配置，当然也可以查看路由器的所有信息。

表 2-1  常用的编辑命令

编辑键	命令功能
【Crtl+A】	移动光标到命令行开头
【Crtl+E】	移动光标到命令行末尾
【Crtl+P】（或【↑】）	重用前一条命令
【Crtl+N】（或【↓】）	重用下一条命令
【Esc+F】	光标前移一个词



【Esc+B】	光标后移一个词
【Crtl+F】	光标前移一个字母
【Crtl+B】	光标后移一个字母

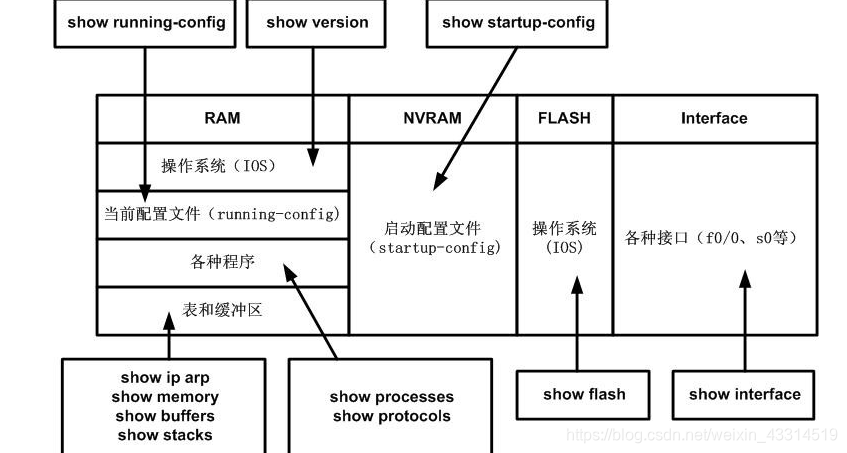

图 2-1 “show”命令显示路由器的各种信息

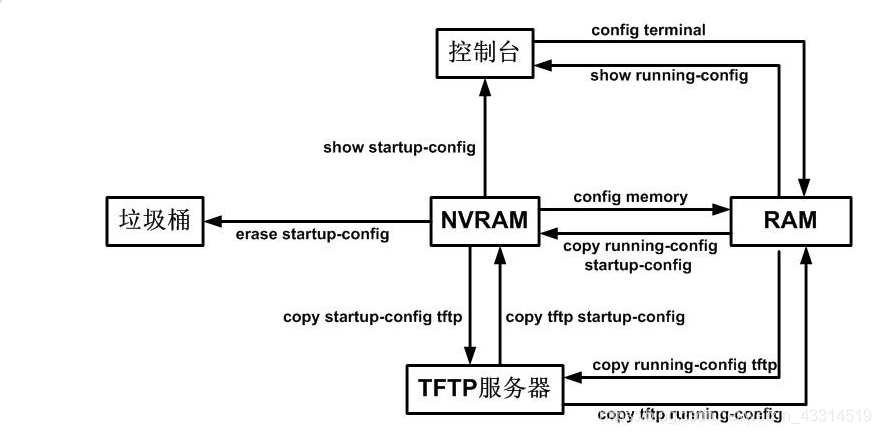

图 2-2  配置文件的流动



虽然是命令行，CLI 提供简单、丰富的编辑功能，如表 2-1，熟悉它们是熟练配置路由器的基础。在 CLI 下可以使用“show”命令查看存放在路由中不同部件中的信息，如图 2-1。CLI 下，我们可以在路由器的各种模式间进行切换来对路由器进行配置。

我们对路由器进行配置后，可以把配置保存在 NVRAM 中，路由器开机时会自动读取。为了安全，可以通过 TFTP 服务器把配置文件备份在计算机上。路由器的配置文件可以在不同的部件间流动，流动如图 2-2 所示。

路由器的 IOS 是如此重要，因此我们也需要通过 TFTP 服务器把 IOS 备份到计算机上。由于各种各样的原因，我们可能会不小心破坏了 IOS，造成路由器无法开机，可以通过 TFTP 把之前备份出的 IOS 进行恢复。如果不慎忘记了路由器的密码，也可以进行恢复。



图 2-3  路由器启动过程示意图



Cisco 路由器开机后，首先执行一个开机自检过程（Power On Self Test，POST），诊断验证 CPU、内存及各个端口是否正常，紧接路由器进入软件初始化过程。如图 2-3，其步骤如下：

1. 执行 ROM 中的引导程序加载（Bootstrap Loader），它和计算机中的 BIOS 很类似， Bootstrap 会把 IOS 装到RAM 中；
2. IOS 可以存放在许多地方（FLASH、TFTP 服务器上或 ROM 中），路由器寻找 IOS 映像的顺序，取决于配置寄存器的启动域以及其他的设置。配置寄存器（ configuration register）是一个 16 位（2 进制）的寄存器，低 4 位就是启动域，不同的值代表从不同的位置查找 IOS，如表 2-2。详细的 IOS 查找过程如图 2-4 所示。



表 2-2  配置寄存器中启动于的值

配置寄存器的值（16 进制）	描述
0	使用 ROM 模式
1	自动从 ROM 中启动
2-F	从 FLASH 或TFTP 服务器启动

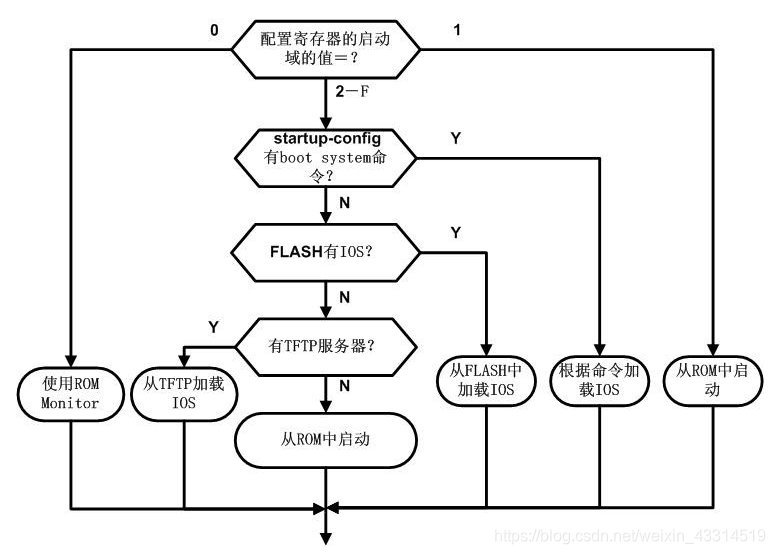

图 2-4  路由器查找 IOS 的详细流程



1. 加载 IOS 到 RAM 中：如果 IOS 是压缩过的，就先解压。
2. 在 NVRAM 中查找配置文件，并把配置文件加载到 RAM 中运行。
3. 如果在 NVRAM 中没有找到配置文件，就进入 setup 配置模式（也称为配置对话模式）。
   1. 1. CDP 协议介绍

CDP（Cisco Discovery Protocol）协议是 Cisco 专有的协议，是使 Cisco 网络设备能够发现相邻的、直连的其他 Cisco 设备的协议。CDP 是数据链路层的协议，因此使用不同的网络层协议的 Cisco 设备也可以获得对方的信息。CDP 协议默认是启动的。



1. 1. 实验 1:CLI 的使用与 IOS 基本命令
2. 实验目的

通过本实验，读者可以掌握如下技能：

1. 熟悉路由器 CLI 的各种模式
2. 熟悉路由器 CLI 各种编辑命令
3. 掌握路由器的 IOS 基本命令
4. 查看路由器的有关信息

1. 实验拓扑







1. 实验步骤

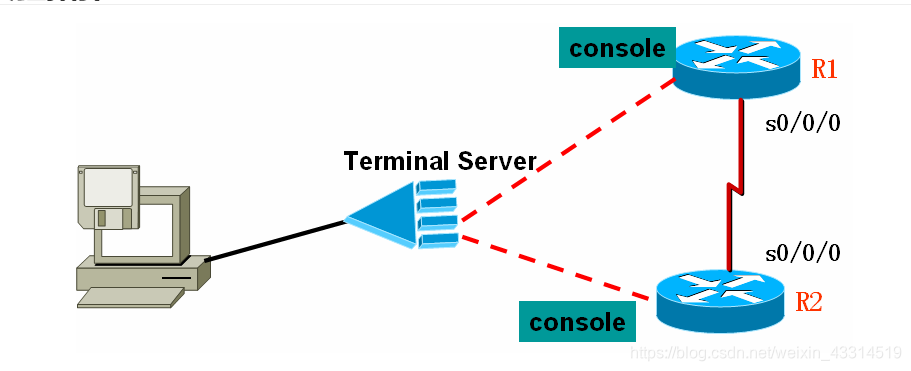

图 2-5 实验 1 拓扑图



1. 步骤 1：用户模式和特权模式的切换Router>

Router>enable Router# Router#disable Router>

//“Router”是路由器的名字，而“>”代表是在用户模式。“enable”命令可以使路由器从用户模式进入到特权模式，“disable”命令则相反，在特权模式下的提示符为“#”。

1. 步骤 2：“?”和【Tab】键的使用，以配置路由器时钟为例 Router>enable

Router#clok

Translating "clok"...domain server (255.255.255.255) (255.255.255.255)



Translating "clok"...domain server (255.255.255.255)

% Unknown command or computer name, or unable to find computer address

//以上表明输入了错误的命令Router#cl?

clear  clock

//路由器列出了当前模式下可以使用的以“cl”开头的所有命令Router#clock

% Incomplete command.

//路由器提示命令输入不完整， Router#clock ?

set  Set the time and date

//要注意的是“?”和“clock”之间要有空格，否则得到将不同的结果，如果不加空格路由器以为你是想列出以“clock”字母开头的命令，而不是想列出“clock”命令的子命令或参数。



Router#clock set ? hh:mm:ss   Current Time Router#clock set 11:36:00

% Incomplete command. Router#clock set 11:36:00 ?

<1-31>  Day of the month MONTH    Month of the year

Router#clock set 11:36:00 12 ? MONTH  Month of the year

//以上多次使用“&#
