Arduino ESP8266 新建字库开发-TFT_eSPI库学习 SD²修改字体皮肤

本文链接：https://blog.csdn.net/weixin_43314829/article/details/128513423

学习目标：

使用自己建的文字库，正确的输出到TFT屏幕，SD²字体皮肤修改

学习内容：

新建字库
Arduino TFT_eSPI库学习使用

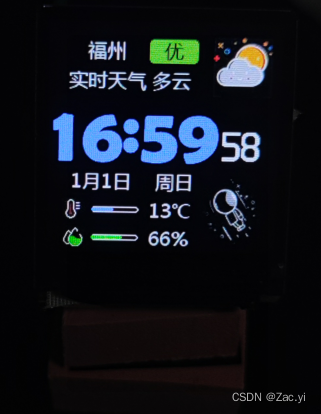

先上图

1.新建字库：

1. 工具链接

链接：https://pan.baidu.com/s/15QirgylK-ahK2wDEnV7YBQ?pwd=5985
提取码：5985

2.操作步骤

大概流程：选择字体文件（如宋体、黑体等），在指定字体文件中提取你需要的文字，因为如果将整
个字体文件做成字库，将导致 ESP32 的 Flash 存不下，因此只提取必要的部分，提取出来后，会重
新生成字体文件，然后使用 Processing 软件，将字体文件转换成 vlw 格式，转换过程中需要设置转
换后的字体大小，最后将 vlw 转换成 hex 文件，将 hex 做成一个 h 头文件即可，具体步骤如下：

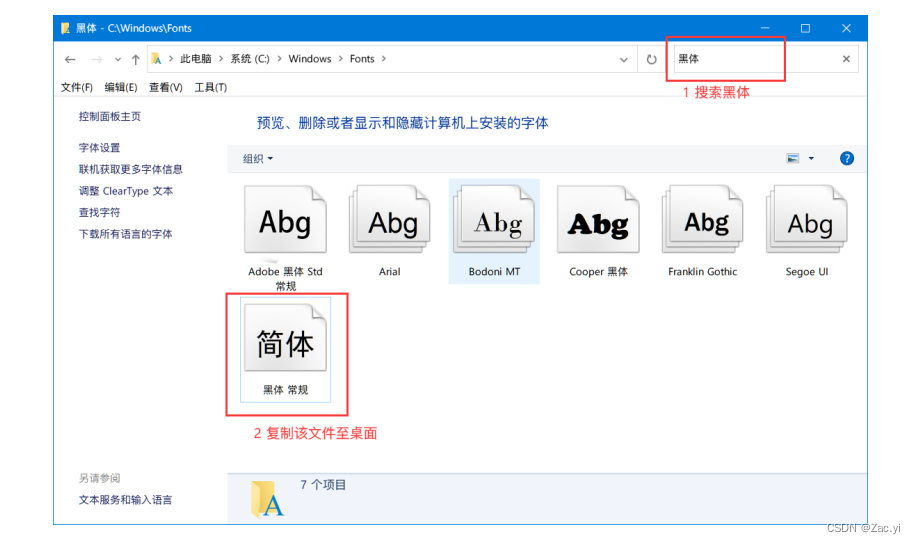

【1】在 C:\Windows\Fonts 路径下，选择需要的字体文件，并进行如下操作：（黑体文件名：simhei.ttf）
在这里插入图片描述

复制的路径也可以自定义，推荐在桌面新建文件夹，便于整理

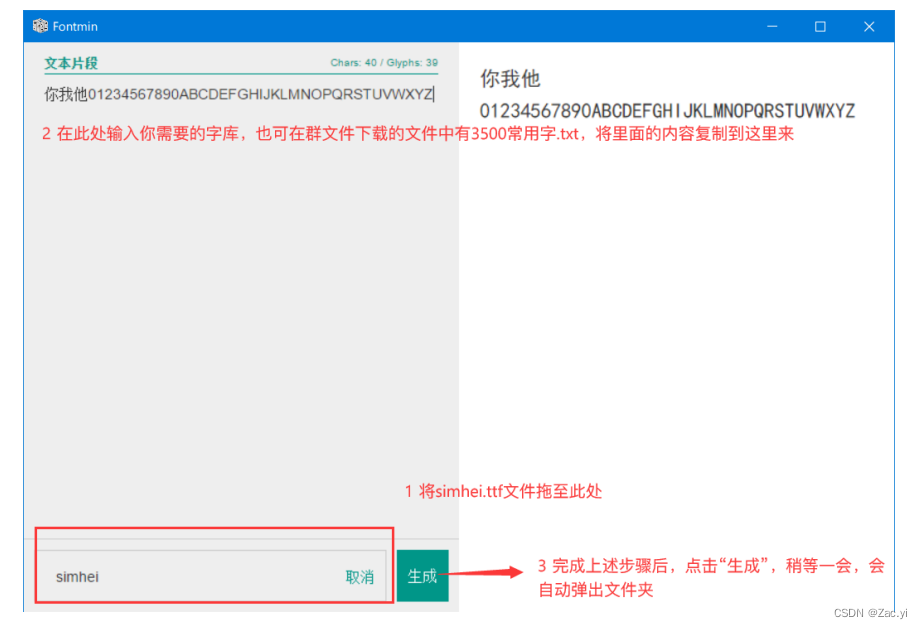

【2】打开“自提提取.exe”软件，随后根据下图操作：
在这里插入图片描述

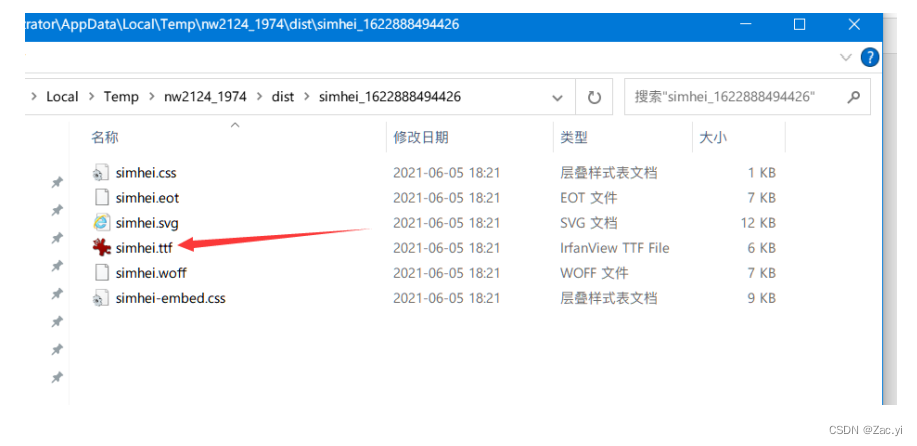

【3】生成 TTF 文件之后，自动弹出的文件夹中找到红色箭头所指的文件，将其复制至
Create_font\data 路径下
在这里插入图片描述

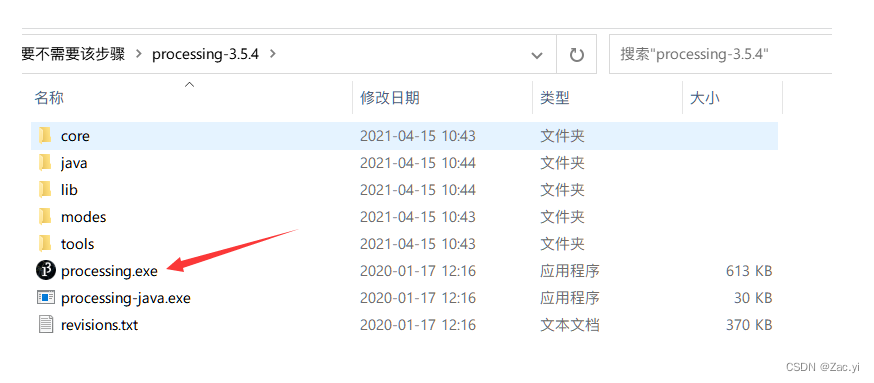

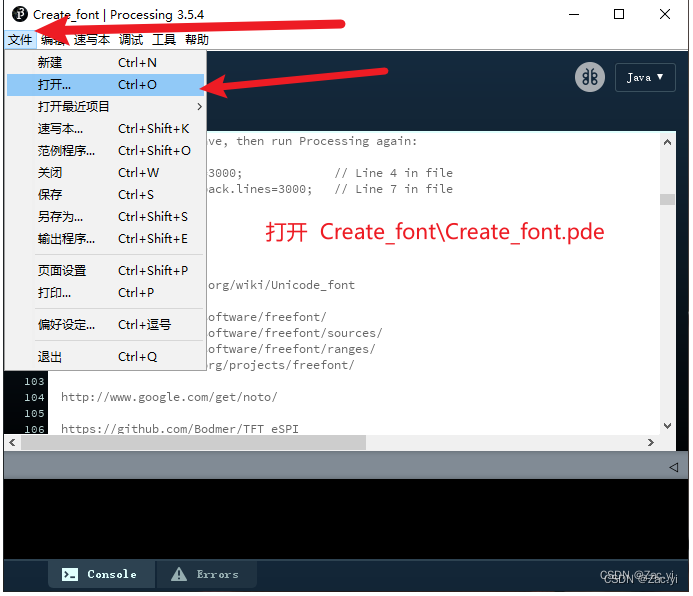

【4】打开“processing.exe”，随后在 processing 中根据下图打开“Create_font\Create_font.pde”
在这里插入图片描述

在这里插入图片描述

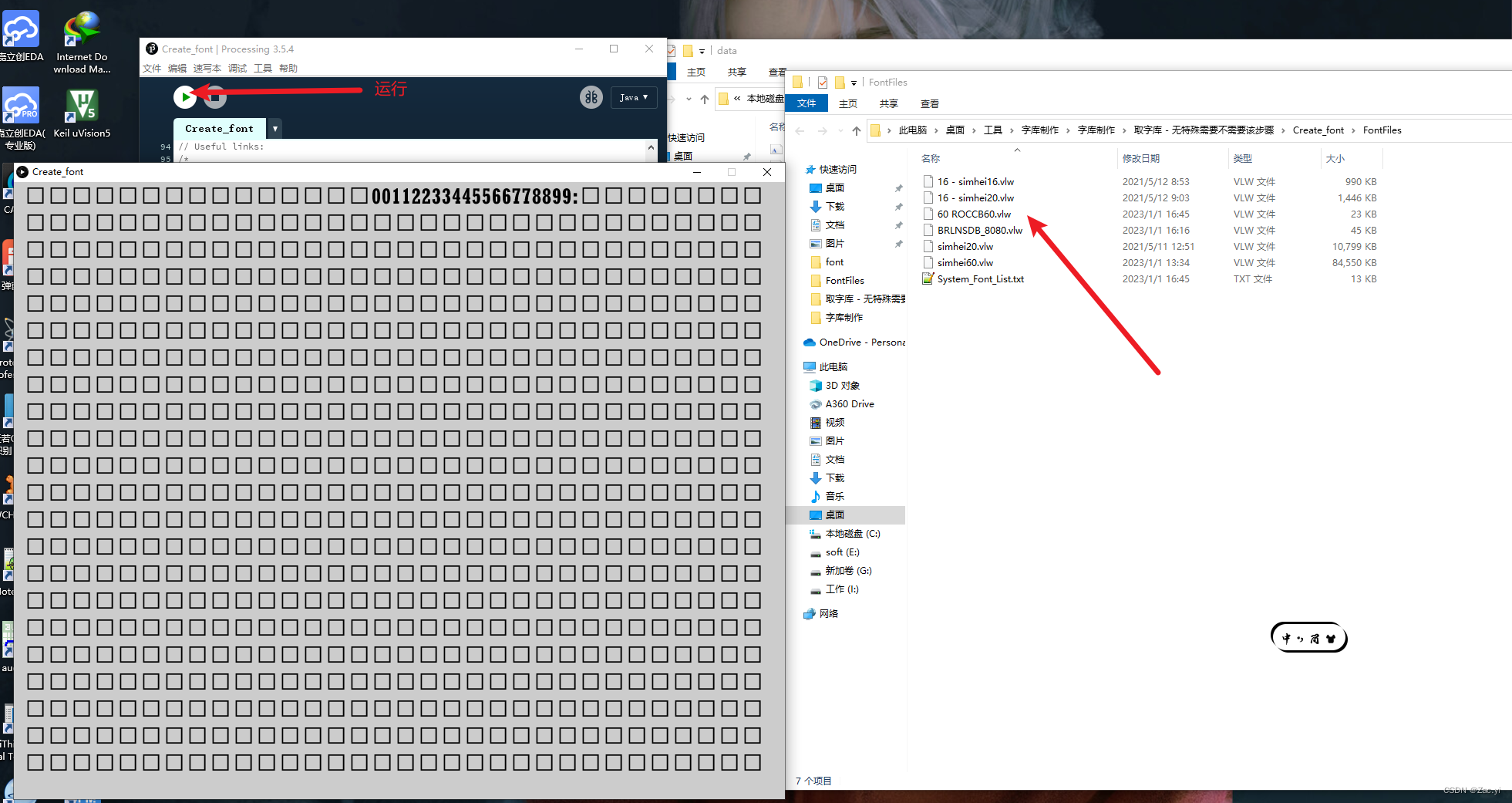

【5】点击运行后，会开始自动转换，并弹出下列窗口，红色箭头处就能看到 vlw 文件
在这里插入图片描述

【6】到这里，字体的提取以及制作工作基本完成，现在还差最后一步，将 vlw 文件转换成 hex 文件

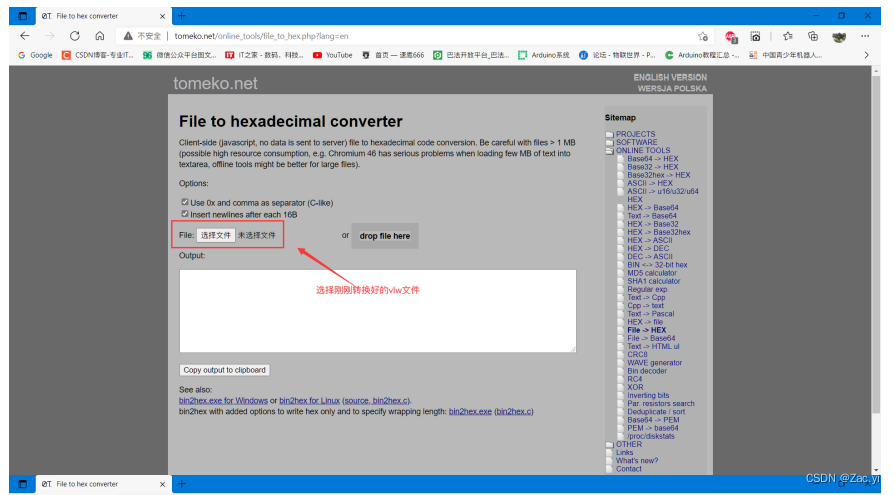

打开链接：http://tomeko.net/online_tools/file_to_hex.php?lang=en

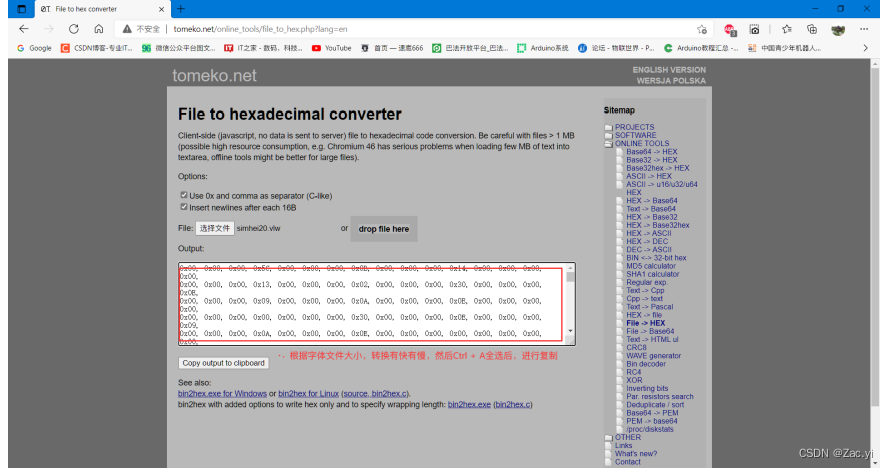

在这里插入图片描述

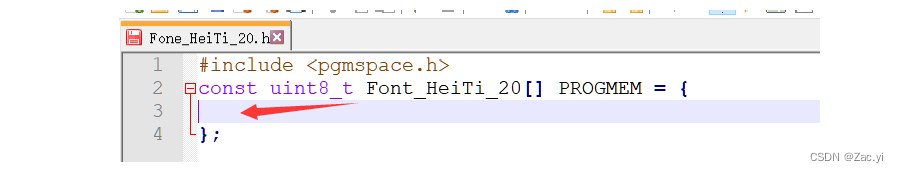

【7】创建.h 文件，按下图做程序框架，其中 PROGMEM 必须加上，作用是该数组数据存至 Flash 用户程序中而非 RAM，用来减少 RAM 的占用。最后将 vlw 转换成 hex 数据粘贴至红箭头内
在这里插入图片描述

2.Arduino TFT_eSPI库学习使用

  clk.setColorDepth(8); //设置颜色分辨率，
  clk.loadFont(ROCCB_60);//设置字体这里就是.H文件里面的字体
  if(hour()!=Hour_sign || reflash_en == 1)//时钟刷新
  {
  clk.createSprite(85, 85); //创建一块区域，长为85，高为85的区域
  clk.fillSprite(bgColor); //该区域填充黑色，bgColor是0x0000
  clk.setTextDatum(CC_DATUM); //设置文字模式
  clk.setTextColor(TFT_BLUE, bgColor);//文字填充白色，背景黑色
  clk.drawString(String(hour()/10),10,40);
  //参数解读（显示的数据;在创建区域的哪个X位置；在创建区域的Y位置）
  clk.drawString(String(hour()%10),50,40);
  clk.drawString(":",75,30);
  clk.pushSprite(5,75);  //推送创建的区域到屏幕（推送屏幕的起始位置为屏屏幕坐标的（5,75））
  clk.deleteSprite();//释放ROM
    Hour_sign = hour();
  }
