Mixly08：按钮模拟开关

下图是生活中常见的开关，按下灯熄灭：

本次实验使用按钮控制LED实现按钮模拟开关控制灯效果！

• 硬件准备

                     arduino uno R3 、USB 数据线、UNO I/O扩展板、LED模块、按钮模块、连接线

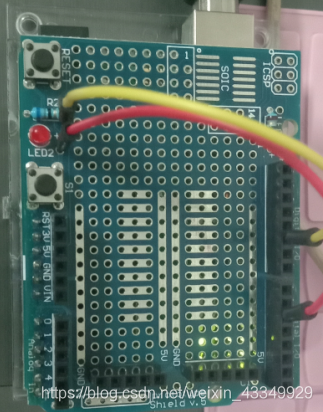

• 硬件连接

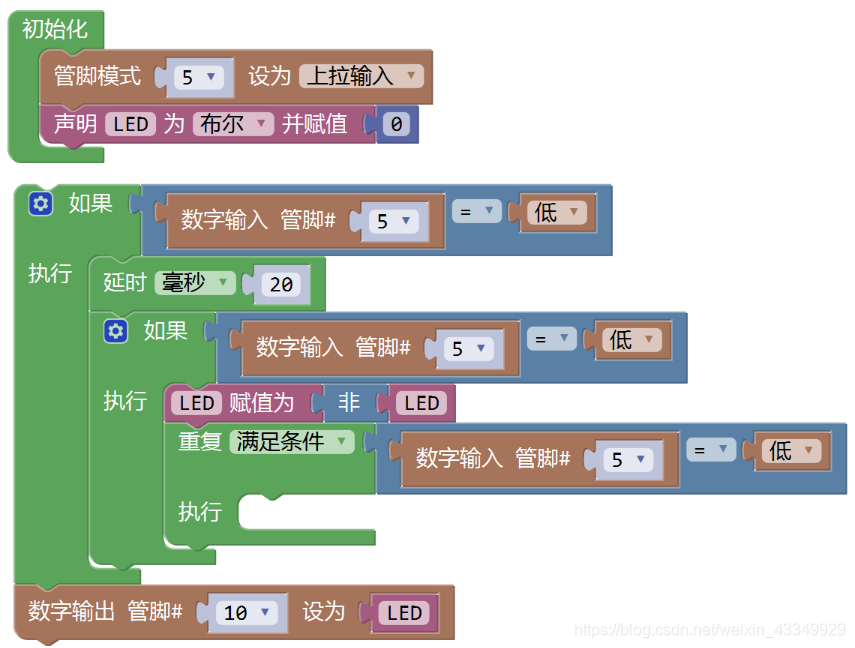

• 程序代码块

• 程序编写

volatile boolean LED;

void setup(){
  LED = 0;
  pinMode(5, INPUT_PULLUP);
  pinMode(10, OUTPUT);
}

void loop(){
  if (digitalRead(5) == LOW) {
    delay(20);
    if (digitalRead(5) == LOW) {
      LED = !LED;
      while (digitalRead(5) == LOW) {
      }

    }

  }
  digitalWrite(10,LED);

}

 PS：程序中的20ms 为防按键抖动延时，这样写按钮误触发几率大大减小。


观察效果：按按钮点亮LED，再按按钮熄灭LED。
