SIoT使用教程
一、SIoT简介
SIoT是一个为中小学STEM教育定制的跨平台的开源MQTT服务器程序，S指科学（Science）、简单（Simple）的意思。SIoT重点关注物联网数据的收集和导出，是采集科学数据的最好选择之一。
那什么是物联网？什么又是MQTT呢？
1.1 物联网
物联网（Internet of Things，缩写IoT）是互联网的一个延伸，互联网的终端是计算机（PC、服务器），而物联网的终端是硬件设备，无论是家电、工业设备、汽车、监测仪器，所有这些终端都可以互联，可以总结为万物互联。
1.2 MQTT

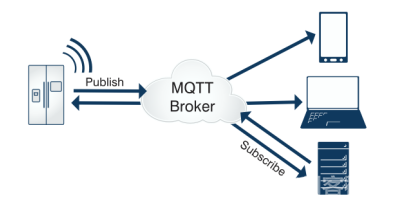

MQTT（Message Queuing Telemetry Transport，消息队列遥测传输协议）是一个基于客户端-服务器的消息发布/订阅传输协议。
1.3 SIoT
SIoT为“虚谷物联”项目的核心软件，是为了帮助中小学生理解物联网原理，并且能够基于物联网技术开发各种创意应用。
二、安装运行
2.1 SIoT软件下载

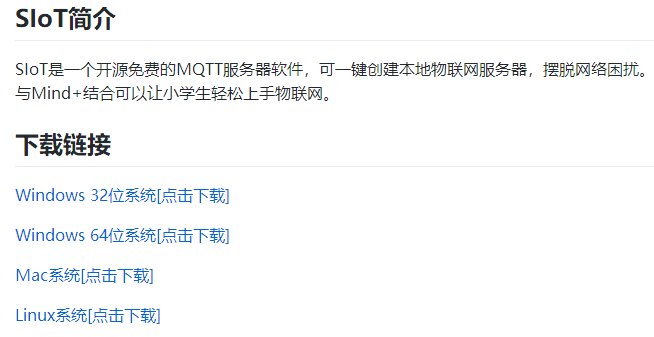

根据自己电脑的系统，对应下载SIoT软件压缩包，例如Windows系统建议下载win32。
2.2 SIoT软件准备
由于Mind+目前只支持Windows下Win7及以上版本，本篇教程将以SIoT_win32为例，讲述如何使用Mind+软件实现SIoT操作。

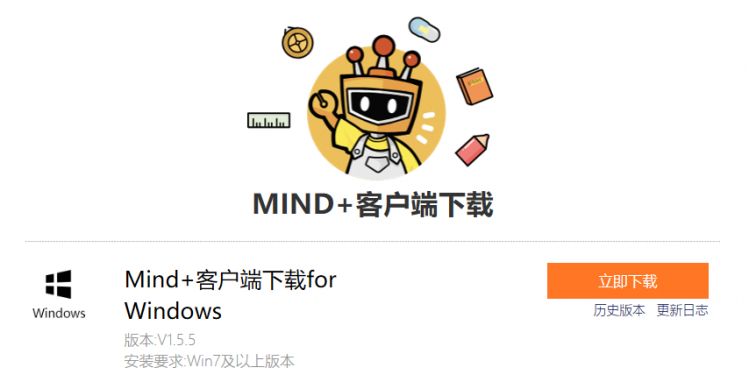

2.3 Mind+软件下载
Mind+是一款基于Scratch3.0开发的青少年编程软件，支持Arduino、micro:bit、掌控板等各种开源硬件，只需要拖动图形化程序块即可完成编程，还可以使用python/c/c++等高级编程语言，让大家轻松体验创造的乐趣。
下载地址：http://mindplus.cc
2.4 Mind+软件安装
2.4.1 安装软件
双击下载的文件完成软件安装。
2.4.2 安装驱动
STEP1：打开Mind+软件，点击“教程”——“视频教程”打开教程。

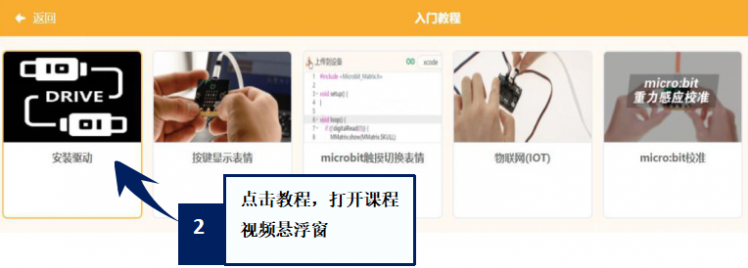

STEP2：打开“安装驱动”视频教程。

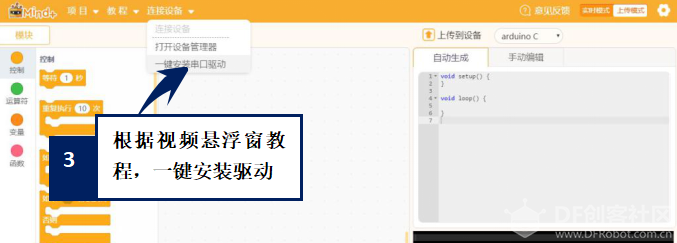

STEP3：根据视频悬浮窗中的教程，一键安装驱动，这一步很重要！安装一次，一劳永逸！
三、快速入门
本篇教程将以win10系统为例，通过几个简单的程序案例，以掌控板为智能终端，分别介绍在Mind+软件中实时模式和上传模式下如何运行SIoT。
3.1 实时模式
在实时模式下，按照是否连接掌控板，又可分为两种情况。
3.1.1 实时模式，不连接掌控板
在实时模式下不连接掌控板时，SIoT平台可与软件界面的舞台互动。
项目案例：在SIoT平台输入消息，舞台角色说出消息内容
项目实现步骤：如下STEP1-STEP9。如果是第一次使用SIoT，请严格按照以下步骤进行操作。
STEP1 运行SIoT系统

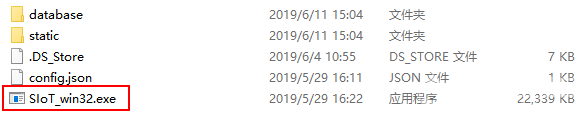

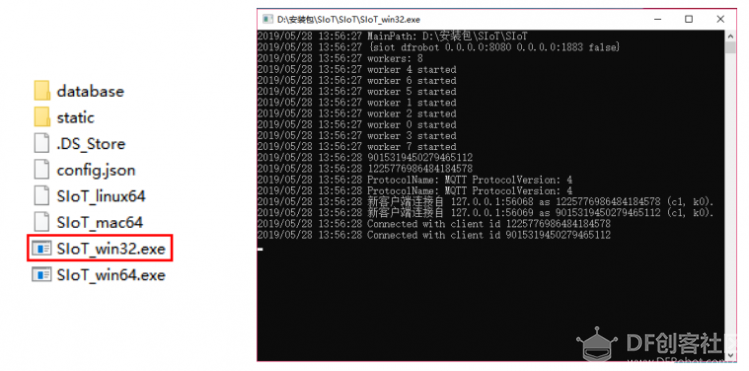

双击运行SIoT_win.exe，可以看到一个黑色的CMD窗口。
* 使用SIoT过程中一定不要关该窗口。
STEP2 电脑连接WIFI
将电脑连接到WIFI。
* 提供WIFI的路由器或手机热点可以不连接互联网，因为使用SIoT实现物联网应用时，只需要使用路由器或手机热点建立一个局域网即可。
STEP3 获取电脑IP
电脑每次连接WIFI，都会生成一个IP地址，每个IP地址对应的电脑都是唯一的。运行SIOT程序后会在电脑上建立一个SIOT服务器，其他设备要访问这个服务器，需要知道这个SIOT服务器所在电脑的IP地址。
获取电脑IP的方法有很多，可在网页上搜索到，下面我们来介绍其中一种简易操作方法，通过以下3步获取电脑IP。

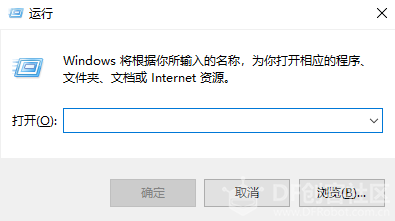

1、同时按下键盘上“WIN”+“R”，弹出如下运行窗口。

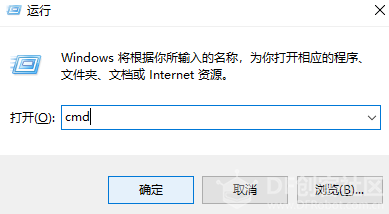

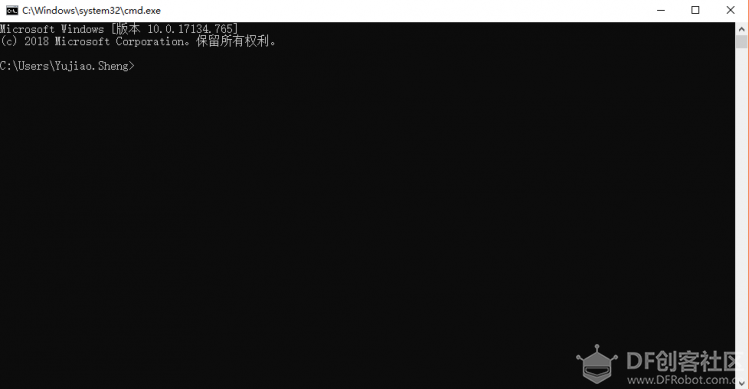

2、输入“cmd”，点击确定，弹出小黑框。

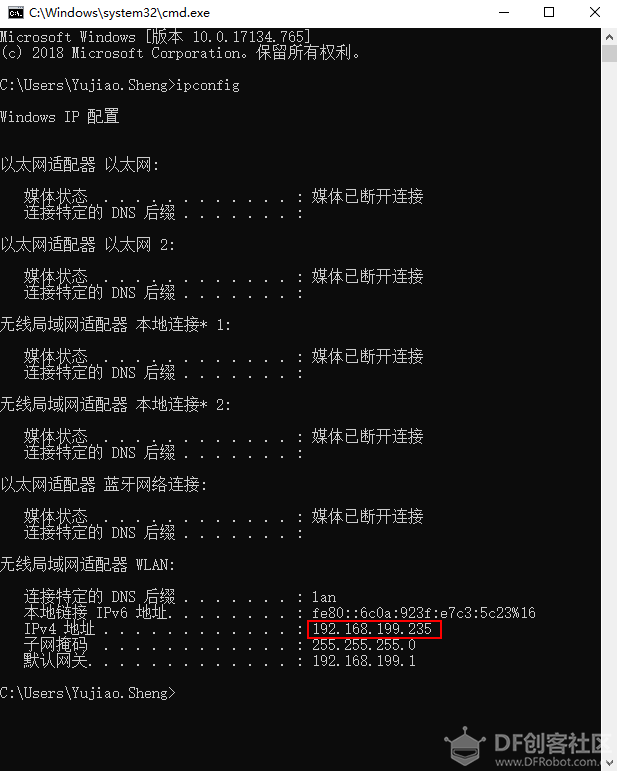

3、在小黑框中输入“ipconfig”，点击键盘“enter”，在小黑框中可以看到IP地址，如下图IP为192.168.199.235。
* 每次连接不同的WIFI，电脑的IP地址都可能会发生变化，需要通过上述方法重新获取。
STEP4 打开SIoT网页端
1、打开电脑浏览器，在网址栏输入在“STEP3”中获得的IP地址加上“:8080”，如：192.168.199.235:8080

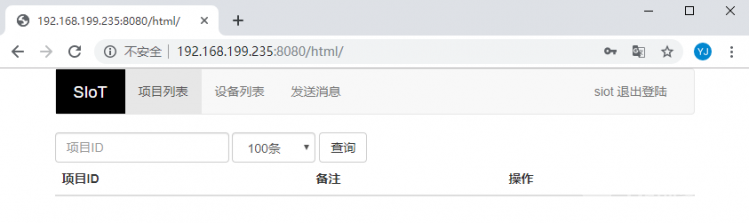

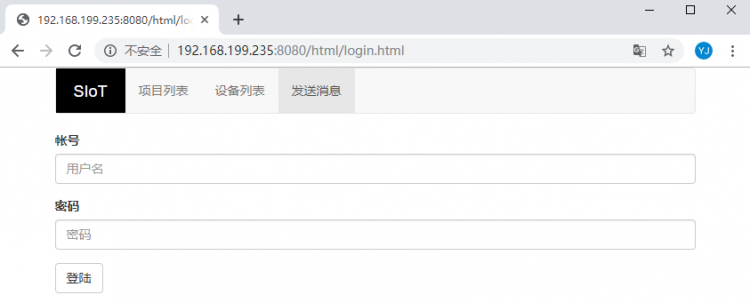

2、点击键盘enter键，打开即为SIoT网页端，如下图：
3、打不开怎么办？
￭ 检查siot的小黑窗是否打开
￭ 检查ip地址是否错误，如果有多个ip地址就一个一个尝试
￭ 关闭网络防火墙
STEP5 登陆SIoT网页端
账号：siot
密码：dfrobot
输入账号、密码后，点击“登陆”，登陆后页面如下：
* SIoT网页端账号、密码都是统一的。
STEP6 Mind+编程
实现功能：在SIoT平台输入消息，舞台角色说出消息内容。

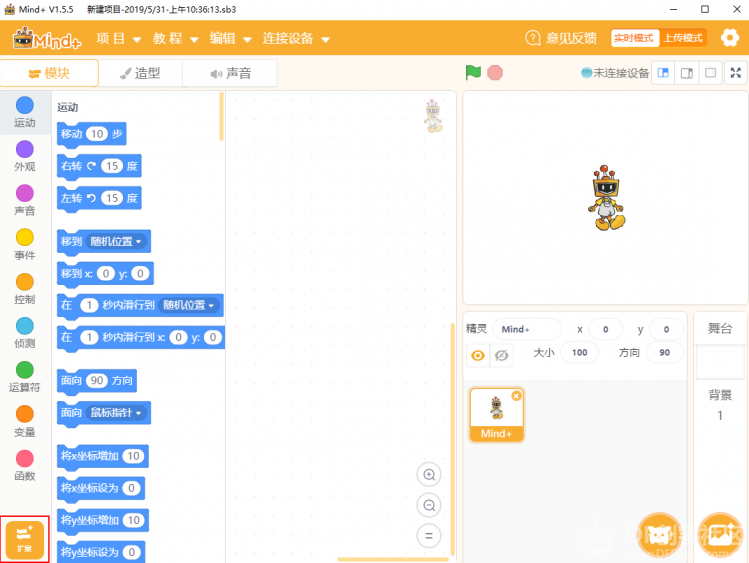

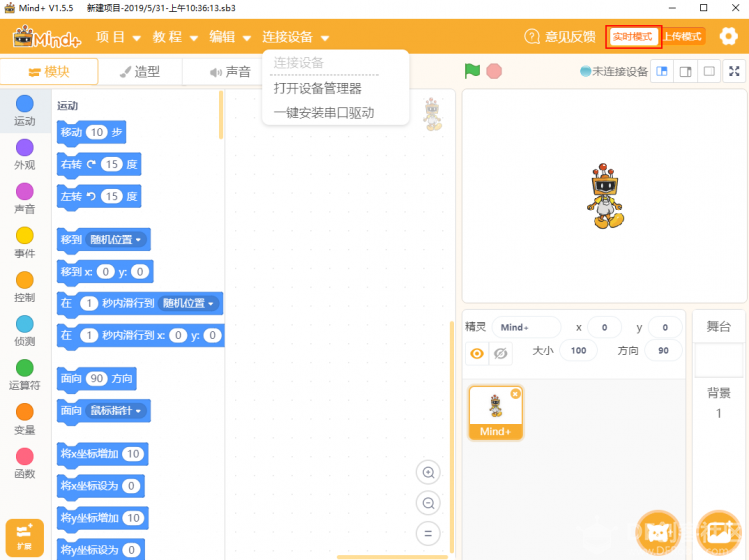

1、打开Mind+软件（1.5.5及以上版本），选择“实时模式”：
2、点击“扩展”：

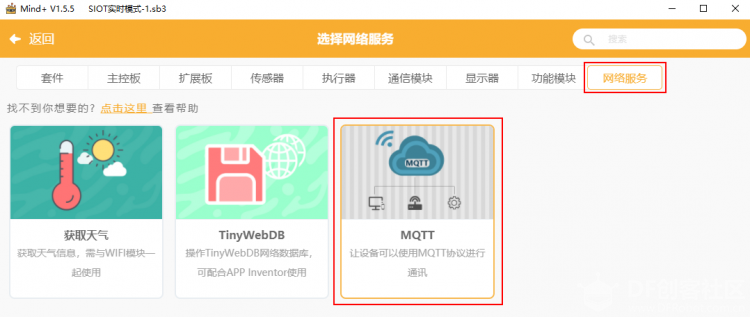

3、选择“网络服务”，点选“MQTT服务”后点击“返回”：

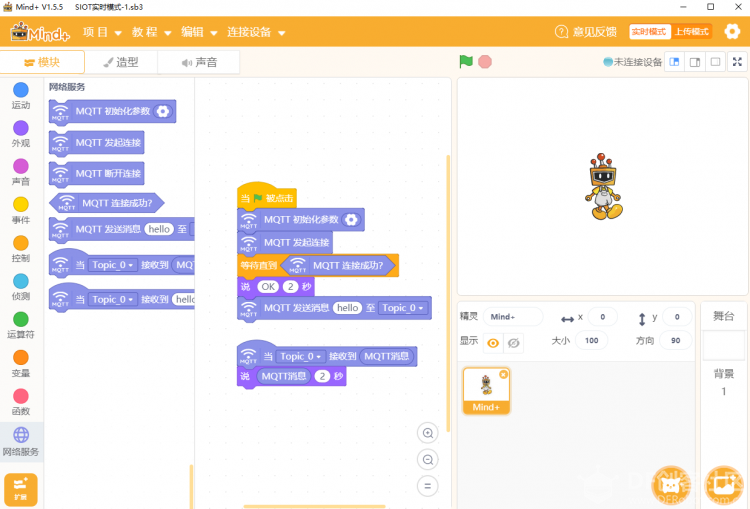

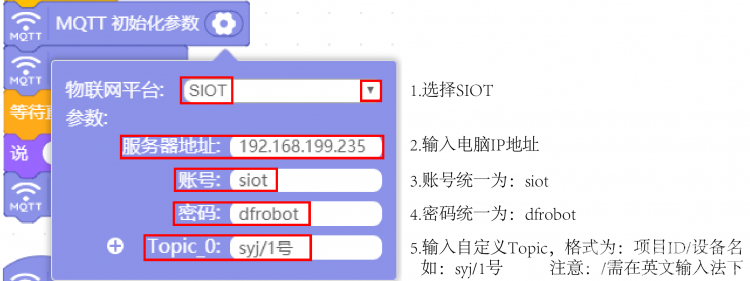

4、编写程序：
STEP7 运行程序
点击绿旗或主程序运行程序，可以看到角色会先说“OK”2秒，再说“hello”2秒。
说“OK”表示MQTT连接成功，说“hello”表示MQTT成功发送消息“hello”到Topic_0中。
STEP8 在SIoT网页端查看消息

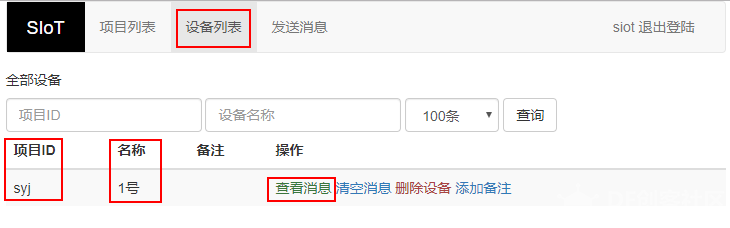

打开SIoT网页端，点击“设备列表”，可以看到“项目ID”、“名称”对应为程序中自定义Topic_0的信息。

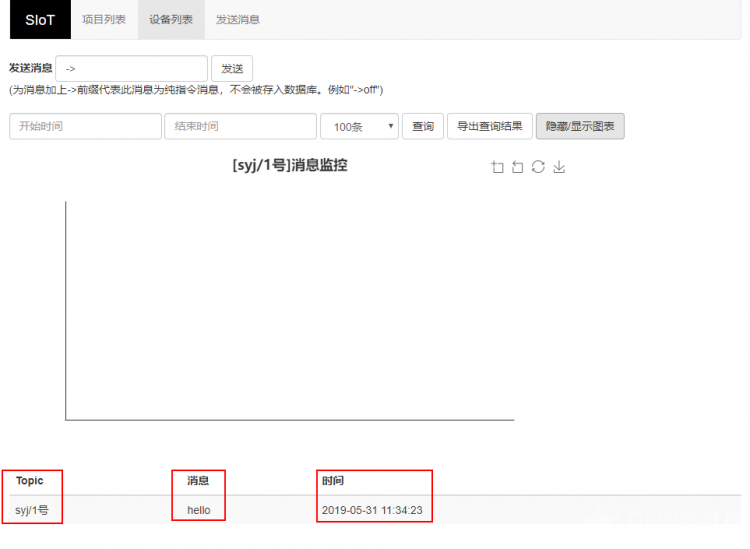

点击“查看消息”，在弹出窗口中可以看到设备的MQTT消息记录：
如上图，为程序中对Topic：“syj/1号”的消息记录，可看到消息内容和发送时间。
STEP9 项目功能实现：在SIoT平台输入消息，舞台角色说出消息内容

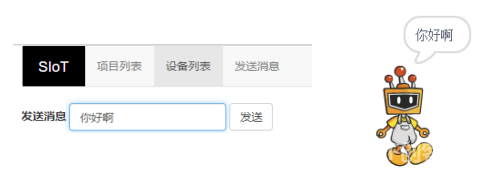

例如：在“发送消息”栏发送“你好啊”，舞台角色对应说出“你好啊”。
至此就完成了在Mind+实时模式下SIoT与舞台的互动啦，但是所谓物联网，不连接外部硬件设备到物联网平台，又怎么能体现出它的优势呢！所以接下来，让我们通过加入掌控板一起来体验SIoT对硬件的控制。
3.1.2 实时模式，连接掌控板

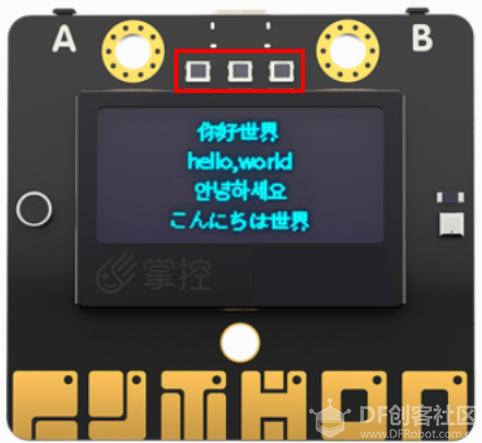

在Mind+实时模式下，加入掌控板，SIoT平台可以采集掌控板上传感器的数据，也可以控制掌控板的声、光、动输出。
项目案例：在SIoT平台输入消息，控制点亮或熄灭掌控板的LED灯。
项目实现步骤：STEP1-STEP8。
STEP1-5与3.1.1相同
STEP6 连接掌控板

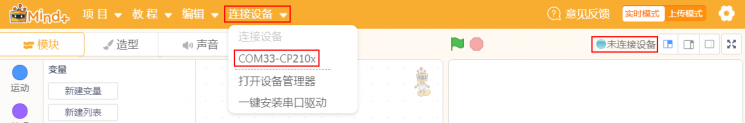

将掌控板通过USB线连接到电脑，在Mind+中“连接设备”下点击对应COM口。
在连接设备前可看到提示“未连接设备” 。连接成功后，可看到对应COM口和提示“设备连接成功”。
STEP7 修改程序

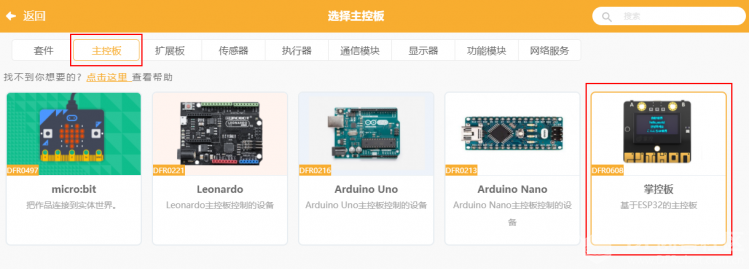

1、在“扩展”中“主控板”下选择“掌控板”：
2、程序修改如下：
STEP8 功能实现

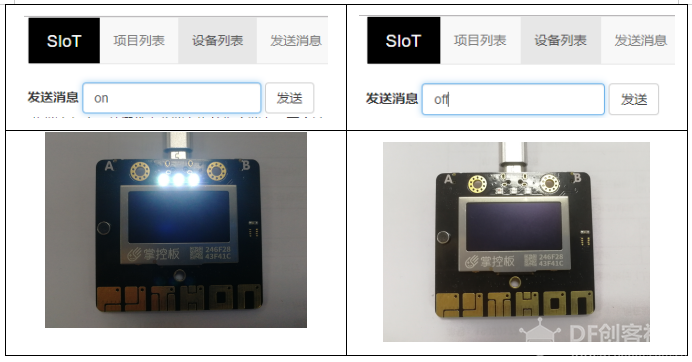

发送“on”，灯亮；发送“off”，灯灭。
3.2 上传模式
想象一下，将掌控板应用在家庭物联网中：主人将掌控板A放在客厅，控制蜂鸣器发出声音；掌控板B放在窗台负责收集室外噪音值，并上传到SIoT中，便于主人监测数据。要如何用程序实现呢？
在3.1.2中，在Mind+实时模式下只能实时控制一块掌控板，如何同时控制多个掌控板呢？
Mind+的上传模式是一个很好的选择，让我们一起来学习如何实现。
实现步骤：STEP1-STEP8。
所需材料：掌控板*2。
STEP1-5与3.1.1相同
STEP6 Mind+软件设置

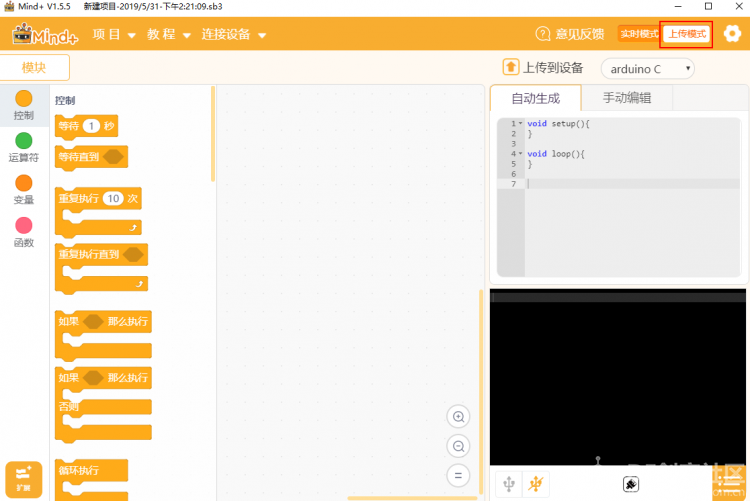

1、打开Mind+软件（1.5.5及以上版本），选择“上传模式”：
2、点击“扩展”，在“主控板”下选择“掌控板”：

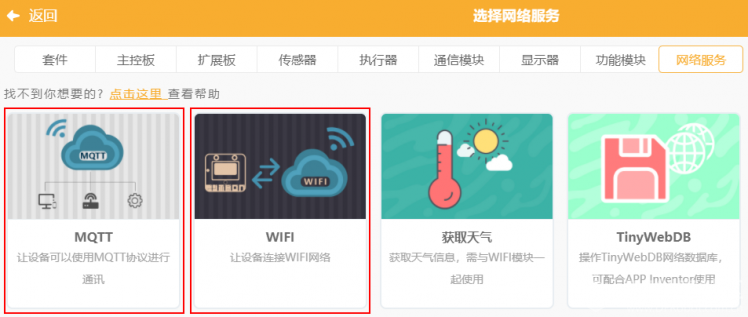

3、点击“扩展”，在网络服务下选“MQTT”和“WIFI”：

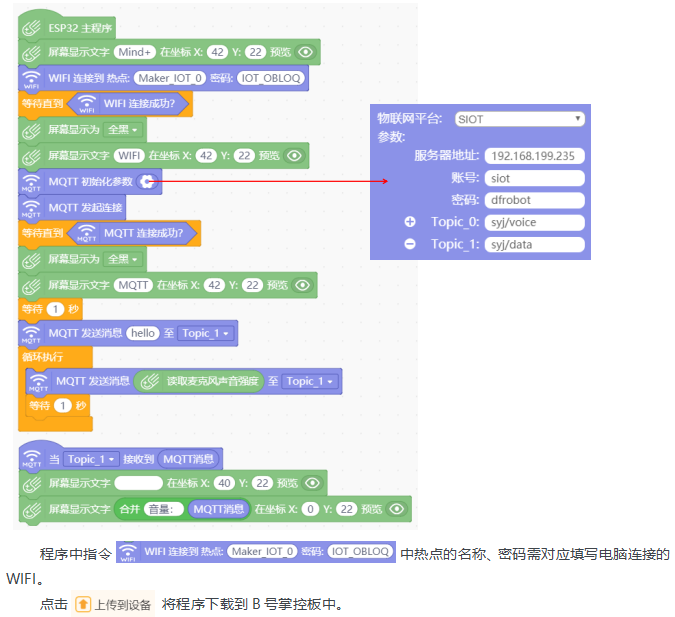

STEP7编写程序
掌控板A功能：发送消息“back”到Topic_0，蜂鸣器发出声音。
掌控板B：实时采集声音值上传到Topic_1中，并显示在掌控板屏幕上。
STEP8功能实现
两块掌控板在下载完程序后，都会在屏幕上依次显示“WIFI”、“MQTT”，表示成功连上SIoT平台。
* 程序运行时，若无法连接MQTT，先检查参数有没有填错，例如ip错误、Topic中没有斜杠，依旧无法连接的话，可尝试关闭电脑防火墙，重新上传程序。

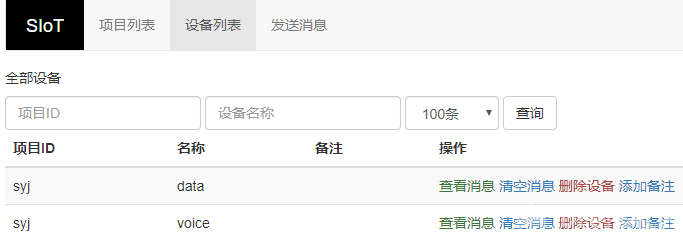

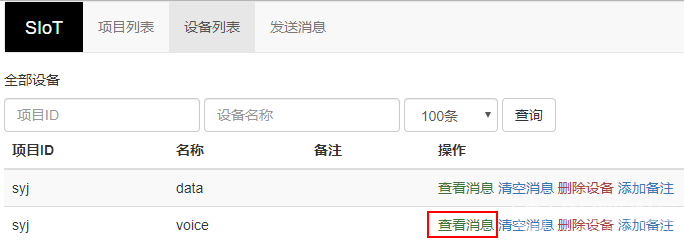

打开SIoT网页端，可以在“设备列表”下看到对应的Topic信息。

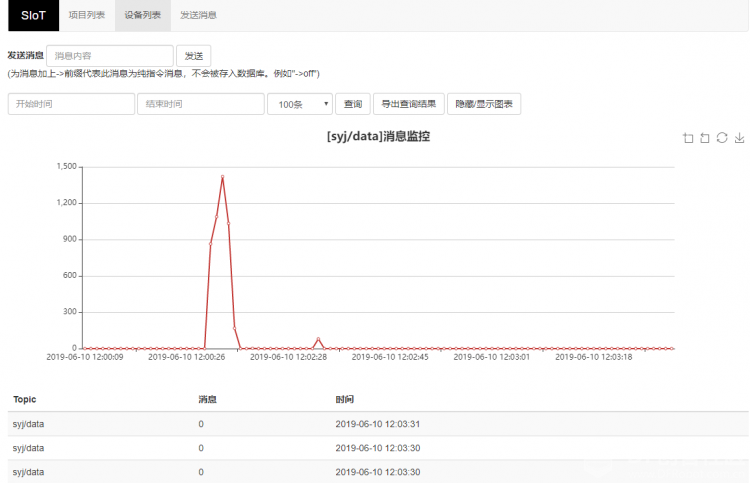

1、点击上图中“data”后的“查看消息”，可以看到掌控板B实时收集的噪音值。
2、点击“voice”后的查看消息

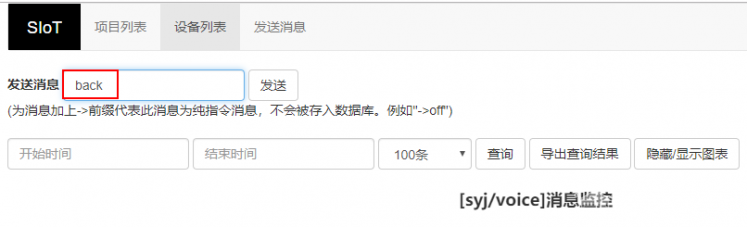

在弹出窗口中输入消息“back”，可以听到掌控板A蜂鸣器发出声音。
四、教程总结

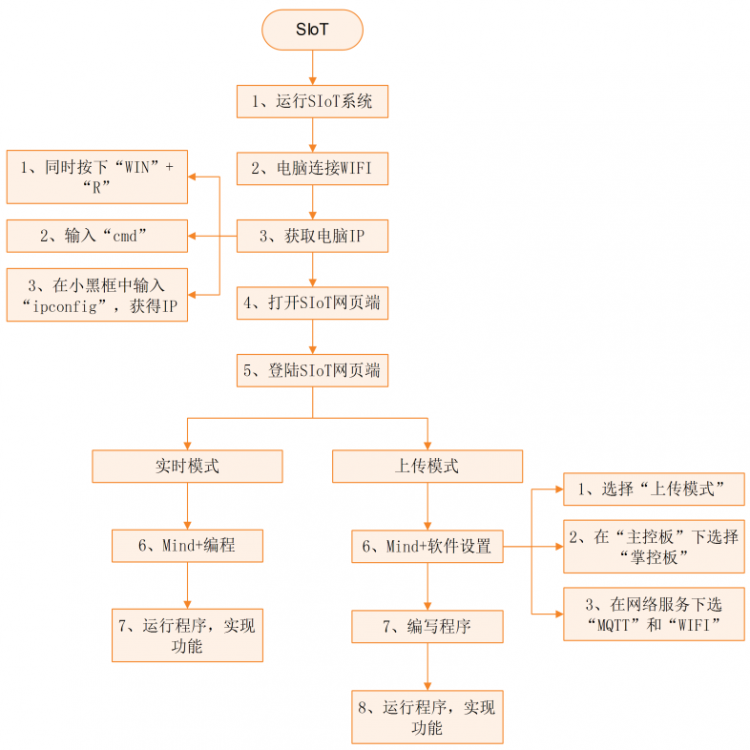

4.1 SIoT操作流程汇总
4.2 物联网框图

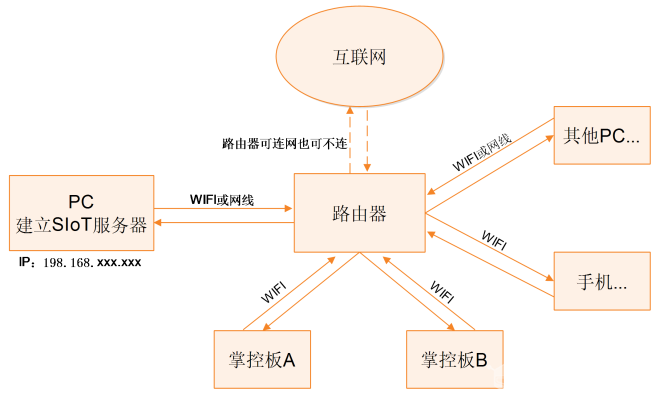

以路由器建立无线局域网为例，通过下面这张图可以说明SIoT的作用原理。
在一台电脑上建立SIoT服务器后，其他设备在知道路由器分配给这台电脑的IP地址后，可以利用WIFI访问SIoT服务器。这些设备可以是电脑、手机、掌控板等。
4.3 小贴士-服务器信息
SIoT启动后，你的计算机就成为了一个标准的SIoT服务器，使用任何一款SIoT客户端程序就可以访问。
￭ 服务器地址：计算机局域网IP地址
￭ SIoT端口：1883
￭ 用户名：siot（小写）
￭ 默认密码：dfrobot（小写）
￭ 消息主题（Topic）：项目名/设备名（可以自定义，中间的“/”为英文输入法且不可缺少。）
￭ Web管理地址：http://计算机IP:8080
4.4 更多创意
本篇教程只是讲述了在Mind+中使用SIoT的操作步骤，利用SIoT还可以实现更多好玩的物联网项目，比如物联网浇花、智慧家庭、物联网数据采集、环境检测仪等等。
