带监测1.5A单电阻耐用线性稳压器LT3081

LT3081线性稳压器的主要特性

• 最大输出电流：1.5A
• 可以稳定工作，无论是否使用输入/输出电容器
• 宽输入电压范围：1.2V至36V
• 单电阻设定输出电压
• 输出电流监测：IMON = IOUT/5000
• 温度监测：1µA/°C
• 输出可调至0V
• SET引脚电流为50µA，初始精度为1%
• 输出电压噪声：27µVRMS
• 可并联多个器件以实现更高的电流或散热分布
• 可编程电流限制
• 反电池和反电流保护
• <1mV的负载调节典型值，与VOUT无关
• <0.001%/V的线路调节典型值
• 提供散热增强的12引脚4mm × 4mm DFN封装和16引脚TSSOP、7引脚DD-Pak和7引脚TO-220封装

概述

LT3081是一款设计用于耐用工业应用的1.5A低压差线性稳压器。该IC的主要特点包括扩展的安全工作区域（SOA）、输出电流监测、温度监测和可编程电流限制。LT3081可以并联使用，以实现更高的输出电流或散热扩展。该器件能够承受反向输入和输出到输入的电压，且不会产生反向电流流动。

LT3081的精确度为50µA的参考电流源允许使用单个电阻将输出电压编程至0V到34.5V之间的任意水平。当前参考结构使得负载调节与输出电压无关。LT3081在有或无输入输出电容的情况下均能保持稳定。

输出电流监测器（IOUT/5000）和晶体管结温度输出（1µA/°C）提供系统监测和调试功能。此外，通过单个电阻可以编程电流限制。

内部保护电路包括反电池和反电流保护、电流限制和热限制。LT3081提供16引脚TSSOP（带有暴露焊盘以提高热性能）、7引脚TO-220、7引脚DD-Pak以及12引脚4mm × 4mm DFN封装选项。

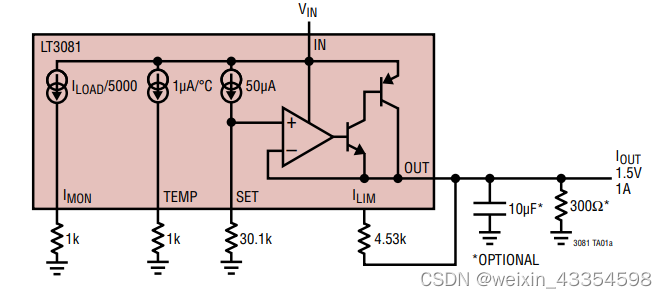

典型应用

绝对最大限制参数

• IN引脚到OUT引脚的差分电压…±40V
• SET引脚电流（注6）…±25mA
• SET引脚电压（相对于OUT，注6）… ±10V
• TEMP引脚电压（相对于OUT）…1V, –40V
• ILIM引脚电压（相对于OUT）…±0.2V
• IMON引脚电压（相对于OUT）…1V, –40V
• 输出短路持续时间… 无限
• 工作结温范围
  • E级、I级 … –40°C 至 125°C
  • H级 … –40°C 至 150°C
  • MP级 … –55°C 至 150°C
• 存储温度范围 … –65°C 至 150°C
• 引线温度（焊接，10秒）
  • 仅适用于FE、R、T7封装…300°C

引脚说明

以下是上述文本的翻译：

• IN: 输入。该引脚提供电源以调节内部电路并供应输出负载电流。为了使设备正常工作和稳压，该引脚上的电压必须在OUT引脚的压降电压和36V之间（取决于输出负载电流，请参阅压降电压规格）。

• OUT: 输出。这是设备的电源输出。LT3081需要至少5mA的最小负载电流以实现正确的输出稳压。

• TEMP: 温度输出。该引脚输出与内部平均结温成比例的电流。对于超过5°C的温度，TEMP引脚输出电流为1µA/°C。在25°C时，TEMP引脚的输出电流典型为25µA。TEMP引脚的输出在VOUT + 0.4V至VOUT – 40V范围内有效。如果未使用，将此引脚连接到OUT。

• ILIM: 电流限制程序。连接此引脚和OUT之间的电阻可将输出电流限制程序至与电阻值成比例的水平。将此电阻直接连接到封装引脚的OUT处。电流限制与电阻值的典型比例为360mA/kΩ，带有450Ω的偏移。如果不使用可编程电流限制，将此引脚保持开路；LT3081的内部电流限制仍然有效，保持设备在安全操作范围内。电流限制电阻与VOUT之间的外部电压降会影响电流限制，保持降低在1mV以下。

• IMON: 输出电流监测。IMON引脚源电流典型等于ILOAD/5000或每安培输出电流的200µA。将此引脚终端连接到地的电阻会产生与ILOAD成比例的电压。例如，在ILOAD = 1.5A时，IMON典型源300µA。使用1kΩ电阻到地时，这会产生300mV的输出。IMON引脚的输出在VOUT + 0.4V至VOUT – 40V范围内有效。如果未使用，将此引脚连接到OUT。

• SET: 设置。该引脚是误差放大器的非反向输入，并设置电路的工作偏置点。该引脚流出固定的50μA电流源。使用单个外部电阻可以编程VOUT。输出电压范围为0V至34.5V。

• Exposed Pad/Tab: 输出。DF和FE封装的暴露焊盘以及R和T7封装的标签都内部连接到OUT。因此，在PCB上将它们直接连接到OUT（引脚1-4/引脚1-5、8、9、16/引脚4/引脚4）。连接到OUT的铜层面积和平面决定了封装的有效热阻。

• NC: 未连接。未连接引脚与内部电路无连接，并可连接到IN、OUT、GND或悬空。

应用

调节线性稳压器的输出电压

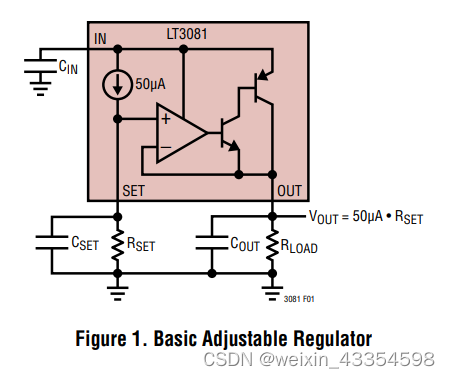

LT3081从SET引脚输出一个50μA的参考电流。将一个电阻连接到SET引脚和地之间，可以产生一个电压，作为误差放大器的参考点（见图1）。参考电压等于50µA乘以连接到SET引脚的电阻值。这允许生成任意电压，并且对于稳压器没有最低输出电压的要求。

保护环

使用50µA电流源生成参考电压时，到SET引脚的泄漏路径可能会导致参考电压和输出电压的误差。应使用高质量的绝缘材料（例如聚四氟乙烯、Kel-F），清洁所有绝缘表面以去除焊剂和其他残留物是必要的。在高湿环境中可能需要表面涂层以提供防潮屏障。

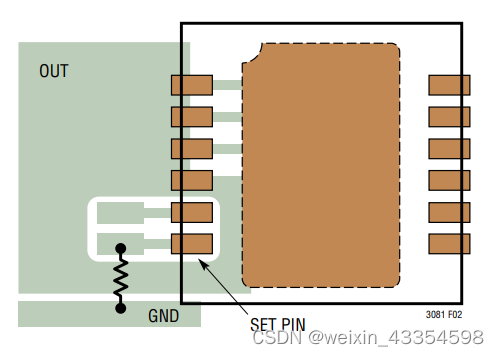

通过在SET引脚和电路周围形成一个保护环，并将其操作在接近自身的电位上，可以最小化板上的泄漏。将保护环接地到OUT引脚。保护电路板的两侧都需要保护。大部分泄漏的减少取决于保护环的宽度。每50nA泄漏到SET引脚及其相关电路中，会产生0.1%的参考电压误差。这种量级的泄漏，结合其他泄漏源，尤其是在可能的操作温度范围内，可能导致显著的偏置电压和参考漂移。图2展示了一个保护环布局的示例。

如果采用了保护环技术，这将使SET引脚上的任何杂散电容自我激励。由于SET引脚是一个高阻抗节点，不需要的信号可能会耦合到SET引脚并导致不稳定行为。这种情况在最小输出电容条件下运行满负载电流时最为明显。最简单的解决方法是通过从SET到地的小量电容来旁路SET引脚，10pF至20pF就足够了。
