华为交换机配置

网络规划与设计

OLT: 网络光线路终端(Optical Line Terminal)

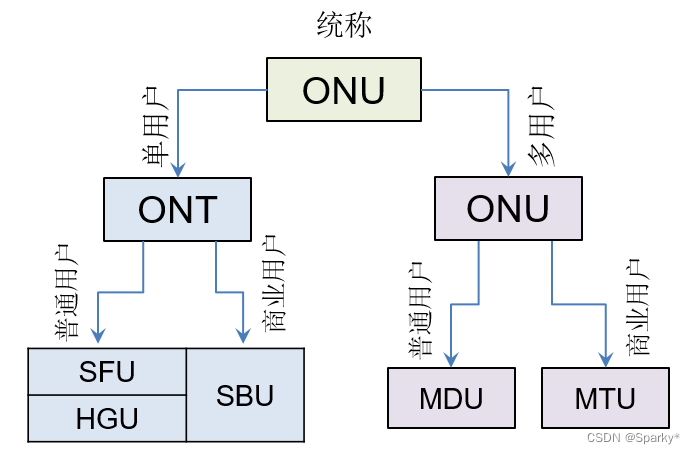

• ONU分为两种

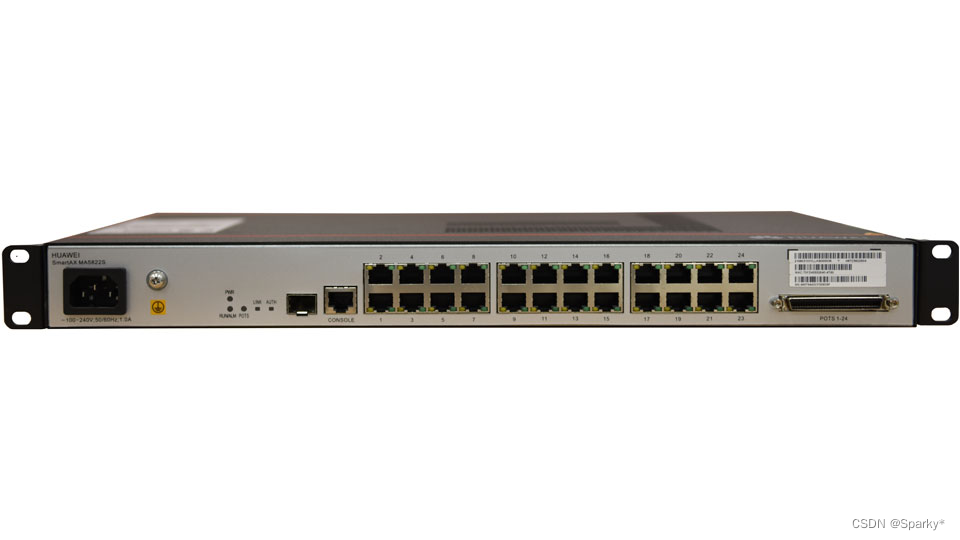

1. MDU（Multi-DwellingUnit，多住户单元）

MDU主要应用于FTTB应用类型下的多个住宅用户的接入，一般具有至少4个用户侧接口，通常具有8路、16路、24路FE或FE+POTS（固定电话）接口。

2. MTU（Multi-TenantUnit，多租户单元）

MTU主要用于FTTB场景下的多个企业用户或同一企业内多个终端的接入，除具有以太网接口、固定电话接口外，还可能具有E1接口；MTU的外形和功能通常与MDU并无区别，但电气防护性能更好、稳定性更高。随着FTTO的普及，MTU的应用场景也越来越小。

• ONT就是我们俗称的光猫，分为

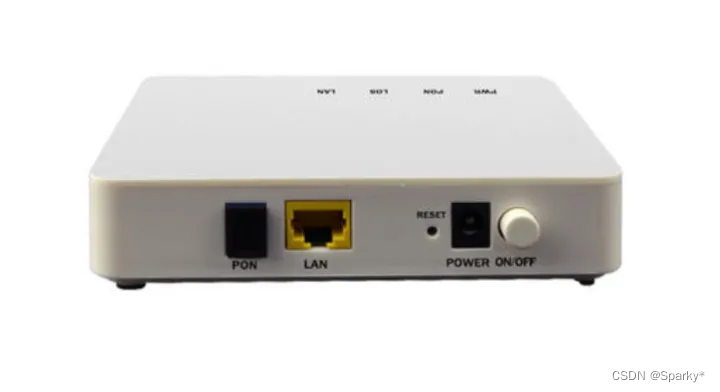

  1. SFU（SingleFamilyUnit，单个家庭用户单元）、

  SFU一般具有1～4个以太网接口、1～2个固定电话接口，有的型号还具有有线电视接口。SFU不带家庭网关功能，需通过以太网口连接的终端才能拨号上网，远端管理功能弱。FTTH早期使用的光猫属于SFU，目前已很少使用。

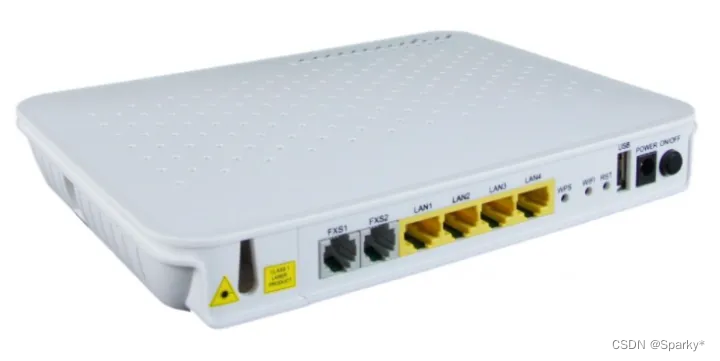

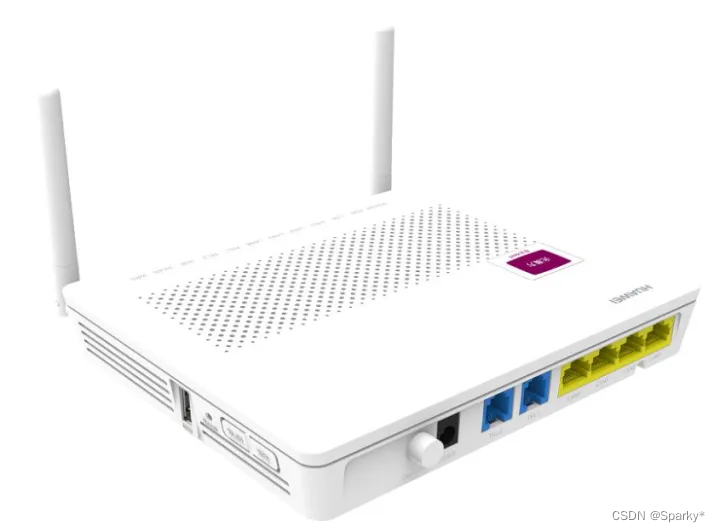

  2. HGU（HomeGatewayUnit，家庭网关单元）

  近几年开通的FTTH用户配备的光猫均为HGU。相对于SFU，HGU具有如下优点：
  （1）HGU属于网关设备，便于家庭内部组网；而SFU则是一个透传设备，不具备网关能力，在家庭组网时一般需要如家用路由器的网关类设备配合。
  （2）HGU支持路由模式，具备NAT功能，是一个三层设备；而SFU型仅支持二层桥接模式，相当于一个二层交换机。
  （3）HGU可以实现自身宽带拨号应用，下挂的电脑、移动终端等可以不拨号直接上网；而SFU则必须由用户电脑或手机等终端拨号，或通过家用路由器拨号上网。
  （4）HGU更易于大规模运维管理。
  HGU通常自带wifi，并带有USB接口。

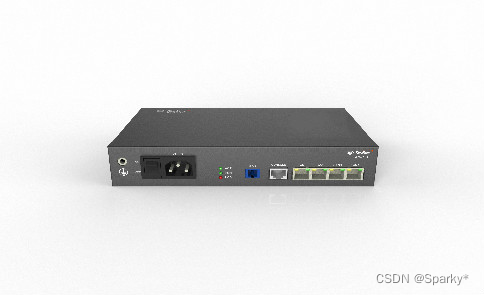

  3. SBU（SingleBusinessUnit，单个商业用户单元）

  SBU主要用于FTTO用户的接入，一般具有以太网接口，有些型号具有E1接口、固定电话接口，或带wifi功能。相对于SFU和HGU，SBU的电气防护性能更好、稳定性更高，也常用于室外如视频监控等场合。

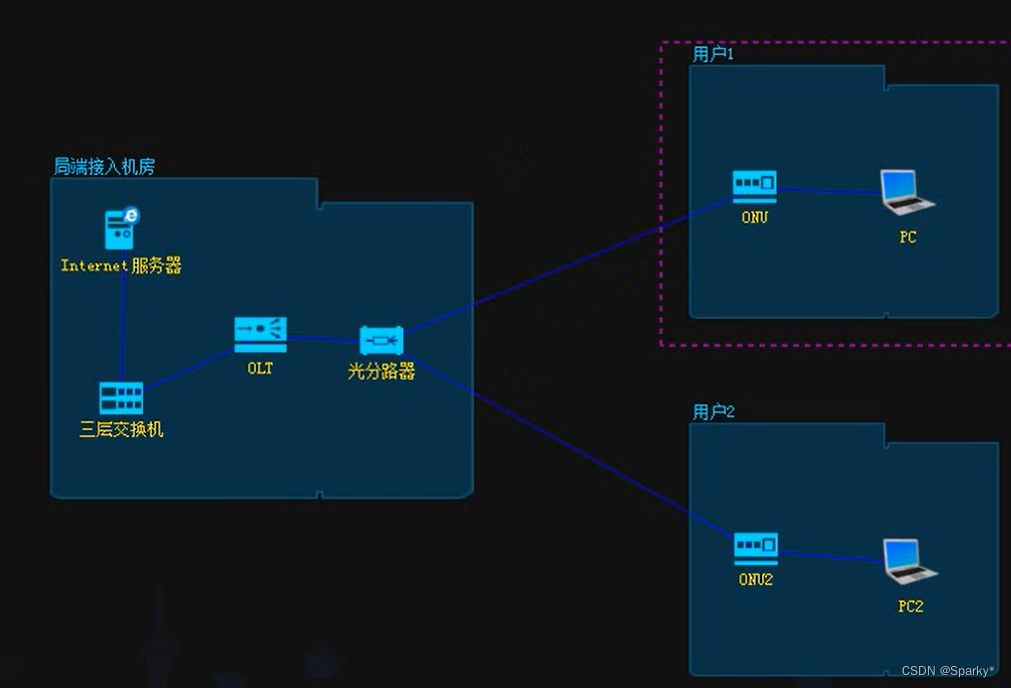

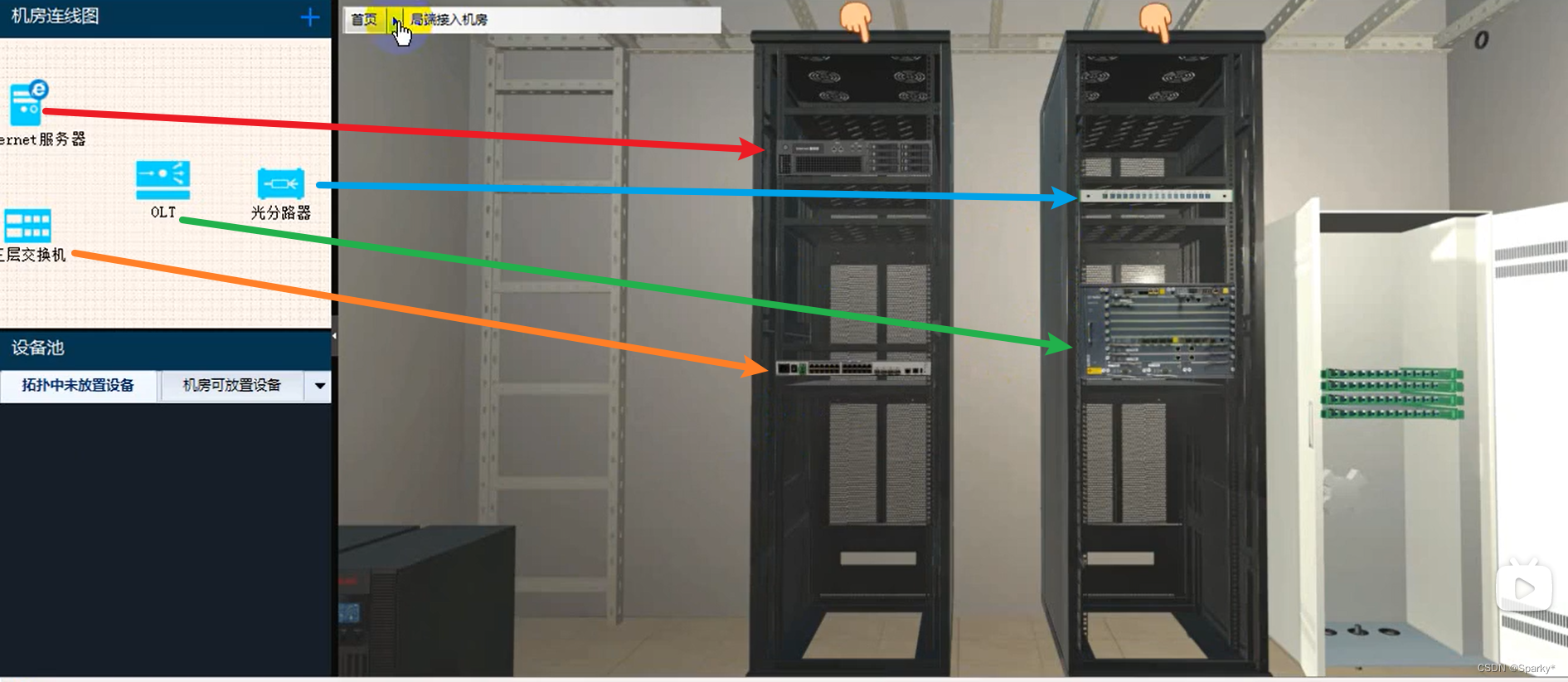

机房连线图

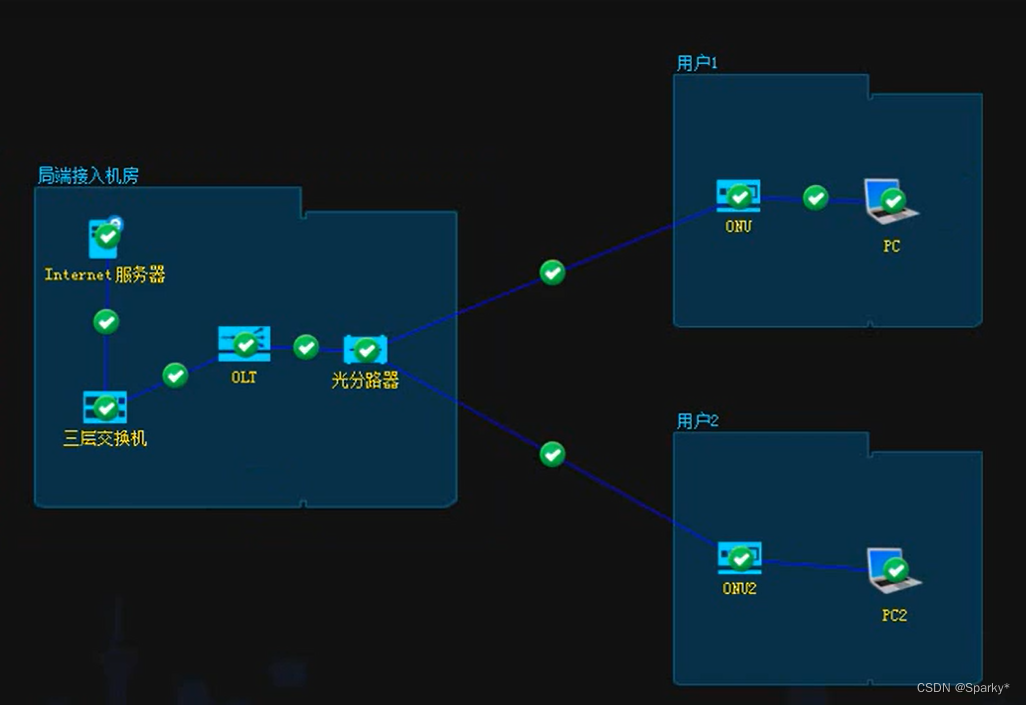

PON网络配置

---

PON是底层的系统，它只管光，只负责把光送到你家。换句话说，它只是把水管接到你家里，但是，水管里并没有水。
想要有水，你必须先去自来水公司开户。
