单公证人模式实现测试链间跨链【入门教程（架构模块篇）】

总结汇报篇

5 功能与模块设计

总体设计分为三大主要功能：
1、同链资产转移
2、跨链资产转移
3、增/删/改可支持链/币

以及四个以上常规功能：
1、余额查询
2、存/取款
3、验证币种合法性
4、铸/销币
5、…

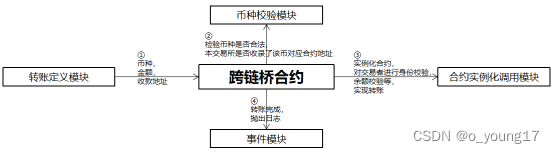

5.1 同链资产转移功能

5.1.1 模块设计

转账定义模块：用户将自己需要转移的代币信息作为参数输入。

币种校验模块：根据用户提供的信息对代币进行校验，检查本交易系统是否支持该代币的转账。

合约实例化模块：在跨链桥合约中实现实例化代币对应的合约，并且根据用户需求调用其中部分函数

事件模块：在完成一个操作后抛出事件（日志），外部程序（链下）可以精准捕获到事件并且借此分析合约发生的事件。

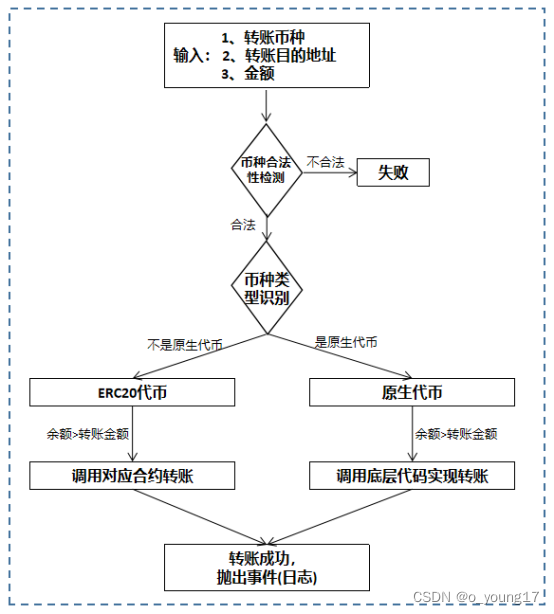

5.1.2 业务流程设计

5.2 跨链资产转移功能

5.2.1模块设计

监控模块：监控链上特地合约地址的特定事件

交易构造模块：每次往链上发合约之前需要根据以太坊交易格式和交易需求构造交易

签名模块：交易发送前需要对交易进行签名，同时要求签名人地址与交易发起人地址相
同，否则交易无法被链上认可。

交易执行模块：由于跨链无法实现真正意义上的资产转移，而是在源链上将资产锁定在 特殊的地址中，因此跨链的资产转移实质是在目标链上释放等量的等价替代币，因此此 处交易执行包括铸（等价）币，之后再转账。

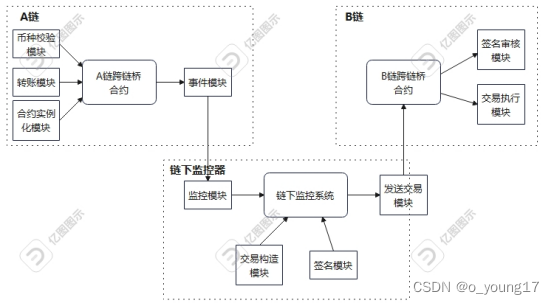

5.2.2业务流程设计

5.3 增/删/改可支持链/币

5.3.1模块设计

申请模块：发起增/删/改申请，申请中填写要增/删/改的目标链，目标币名称，目标币 的合约地址

权限审查模块：只有合约中指定的用户才有权限进行修改（类似管理员）。

修改模块：根据申请内容进行增/删/改

5.3.2业务流程设计

6、逻辑架构

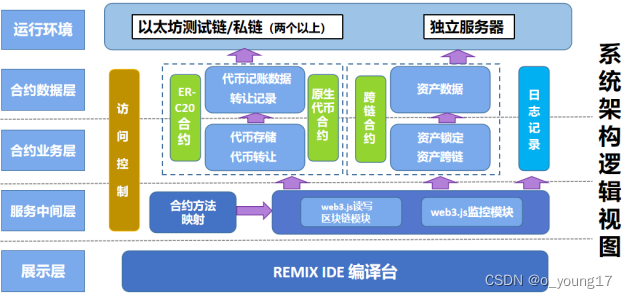

6.1系统架构逻辑图

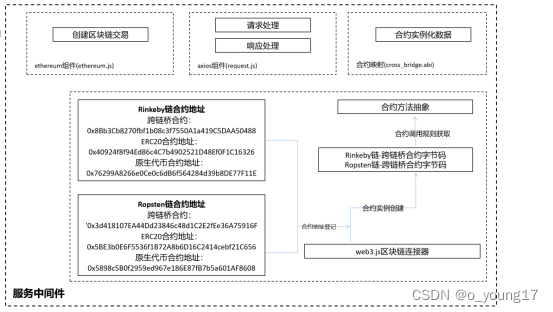

6.2服务器中间件

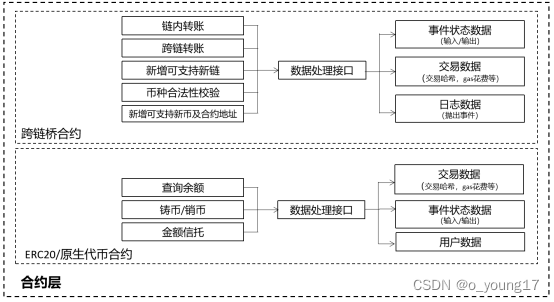

6.3合约层

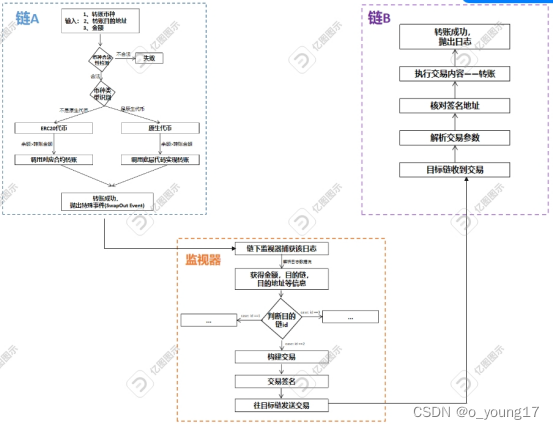

6.4系统架构过程视图

（1）展示层

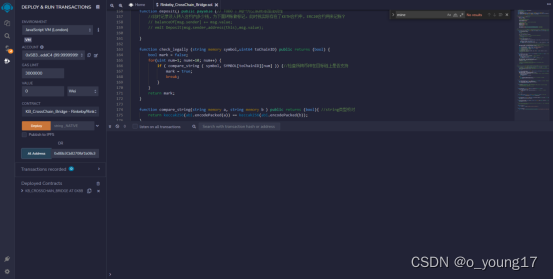

交易所处于demo阶段，完成了功能部分，前端使用Remix IDE编译器进行操作。操作分为两个部分。第一步是打开remix网页版，在界面输入合约地址，点击at address，即可获得该合约。

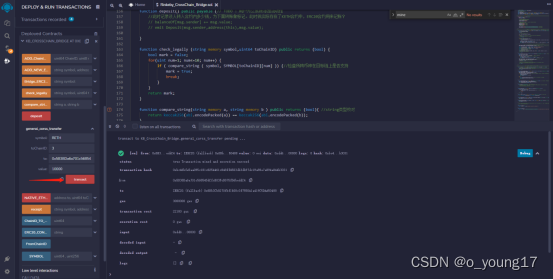

第二步，点击deployed contracts下的箭头，显示函数名与对应的参数名称，输入值，即可调用此合约中的函数。右侧的输出控制台可以根据需求在项目中添加代码，输出预期观测的值。

（2）过程视图
