1.设计要求：使用stm32f103zet6精英开发板采用SM16306SJ驱动8个LED灯。

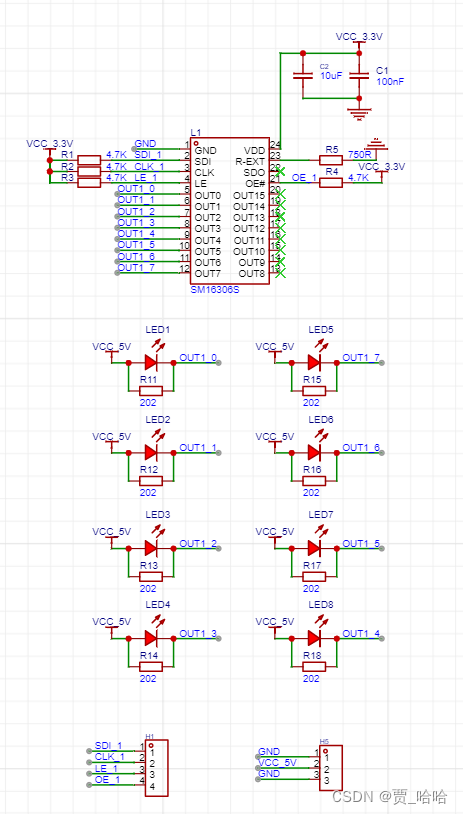

2.原理图

3.代码

.H文件

#ifndef __MBI5020_H
#define __MBI5020_H
#include "sys.h"

#define OE_H     GPIO_SetBits(GPIOD, GPIO_Pin_2)
#define OE_L     GPIO_ResetBits(GPIOD,GPIO_Pin_2)

#define LE_H     GPIO_SetBits(GPIOB, GPIO_Pin_5)
#define LE_L     GPIO_ResetBits(GPIOB,GPIO_Pin_5)

#define CLK_H    GPIO_SetBits(GPIOB, GPIO_Pin_4)
#define CLK_L    GPIO_ResetBits(GPIOB,GPIO_Pin_4)

#define SDI_H    GPIO_SetBits(GPIOB, GPIO_Pin_3)
#define SDI_L    GPIO_ResetBits(GPIOB,GPIO_Pin_3)

void MBI5020_Init(void);//初始化
void MBI5020_Driver(uint16_t data);

#endif

.C文件

#include "MBI5020.h"
void MBI5020_Init(void)
{

 GPIO_InitTypeDef  GPIO_InitStructure;

 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOD,ENABLE);
 RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);    //
 GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE );

 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;				 //CLK 端口配置
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		 //IO口速度为50MHz
 GPIO_Init(GPIOB, &GPIO_InitStructure);					 //根据设定参数初始化GPIOB.4
 GPIO_ResetBits(GPIOB,GPIO_Pin_4);

 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3;	    		 //SDI 端口配置, 推挽输出
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		 //IO口速度为50MHz
 GPIO_Init(GPIOB, &GPIO_InitStructure);	  				 //推挽输出 ，IO口速度为50MHz
 GPIO_ResetBits(GPIOB,GPIO_Pin_3);

 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;	    		 //LE
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		 //IO口速度为50MHz
 GPIO_Init(GPIOB, &GPIO_InitStructure);	  				 //推挽输出 ，IO口速度为50MHz
 GPIO_ResetBits(GPIOB,GPIO_Pin_5);

 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;	    		 //OE
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		 //IO口速度为50MHz
 GPIO_Init(GPIOD, &GPIO_InitStructure);	  				 //推挽输出 ，IO口速度为50MHz
 GPIO_SetBits(GPIOD,GPIO_Pin_2);
}

void MBI5020_Driver(uint16_t data)

{
	uint8_t  j;

	//第一组
	 SDI_L;//第一路数据

   CLK_L;//时钟
	 LE_L;
	 OE_H;//使能

			for (j = 0; j < 16; j++)
			{
					//先准备好数据

				if (data &0x8000)
				{
					SDI_H;			//数据1
				}
				else
				{
					SDI_L;			//数据0
				}
				CLK_H;
		  	data  = (data << 1);//数据左移一位
		  	CLK_L;
			}

		LE_H;//开始移位
		LE_L;//拉低移位
		OE_L;//使能输出
}

main函数
int main(void)
{
    MBI5020_Init();
    whlie（1）
    {
       MBI5020_Driver(0x00FF);
    }
}

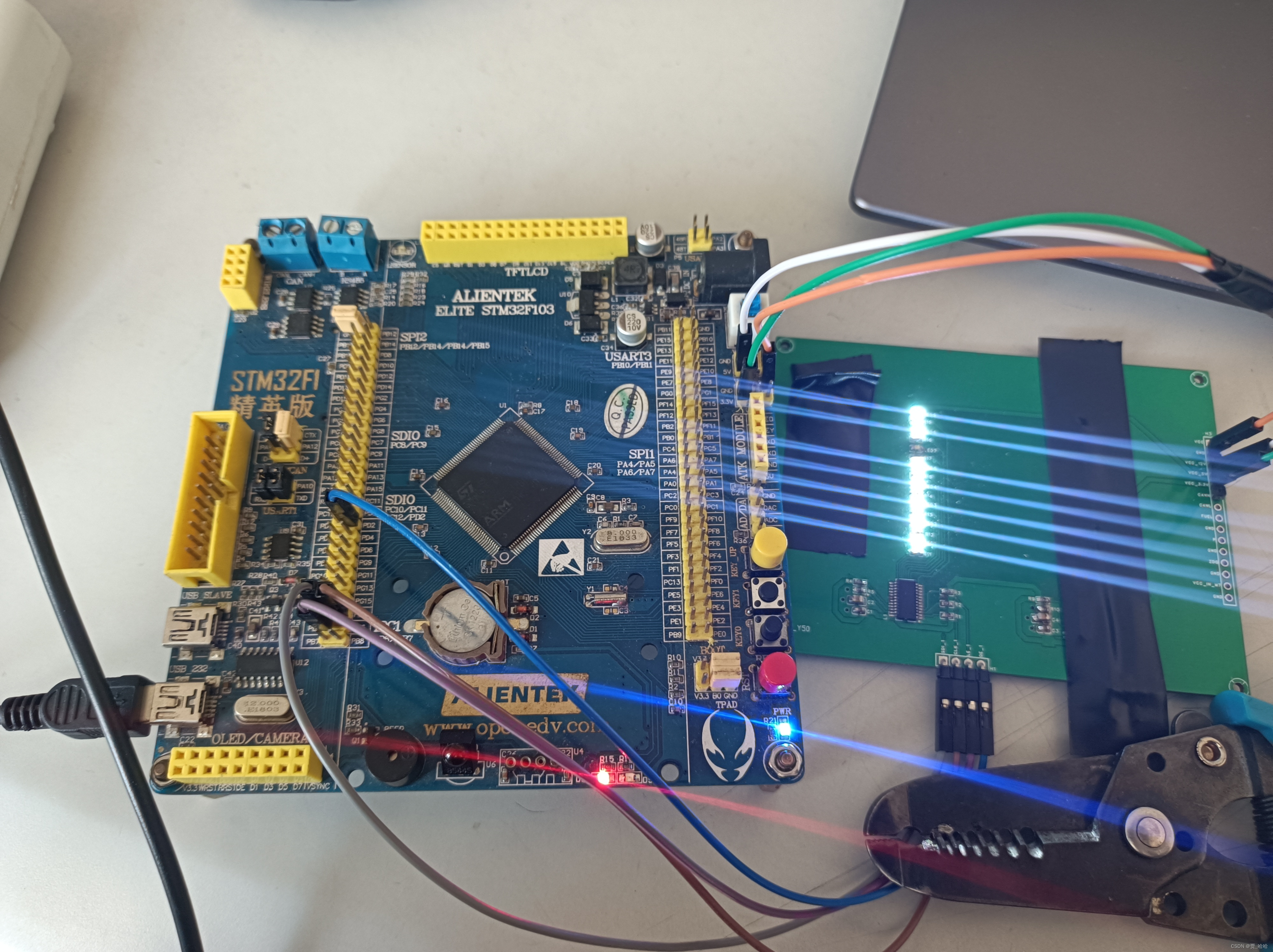

4.实物效果图
