Excel-甘特图制作

制作甘特图-条形图进阶

甘特图，通过条状图来显示项目随着时间进展的情况。
步骤一：
整理数据源
数据源须包含任务名称、开始时间以及持续时间（时间段，因为最后呈现的结果是一段时间）。如果是结束时间，需要做个辅助列（结束时间-开始时间）。
注意：开始时间和工期这两列的数据，须先设置成常规格式。

步骤二：

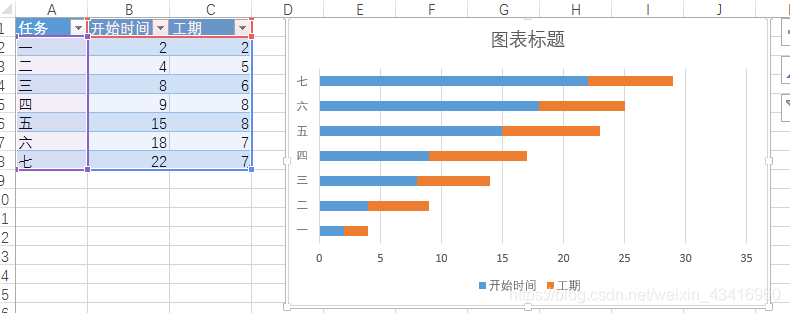

制作堆积条形图

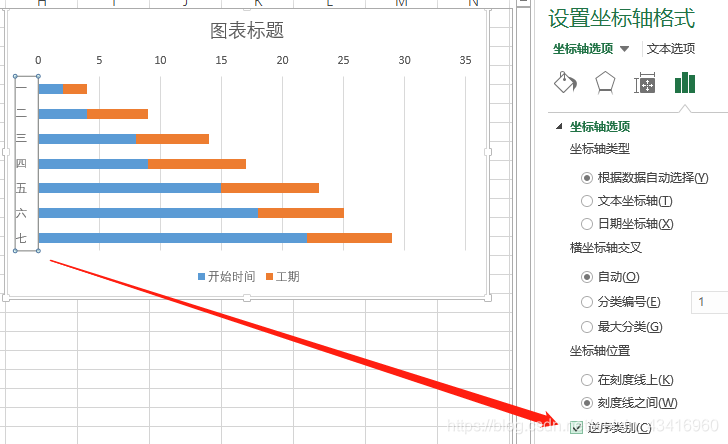

纵轴的顺序与源数据表不一致，我们选中纵轴数据以后，在【设置坐标轴格式】-【坐标轴选项】下，勾选【逆序类别】，这时排序就与源数据表保持一致了。

步骤三：

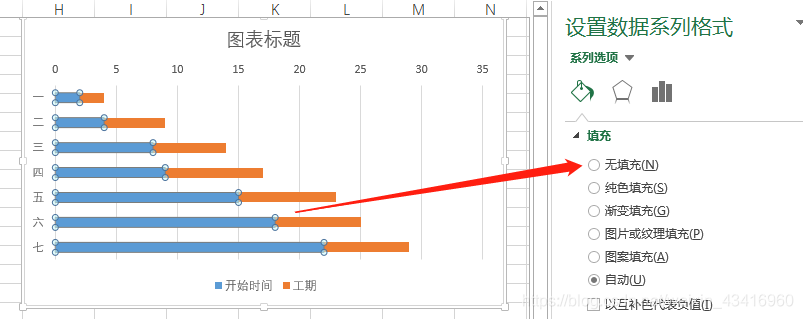

选中源数据表中【开始时间】字段对应的柱形图系列值，在【设置数据系列格式】-【填充】项下选择【无填充】，

工期图就出现了。

后期的美化等步骤略。

补充：

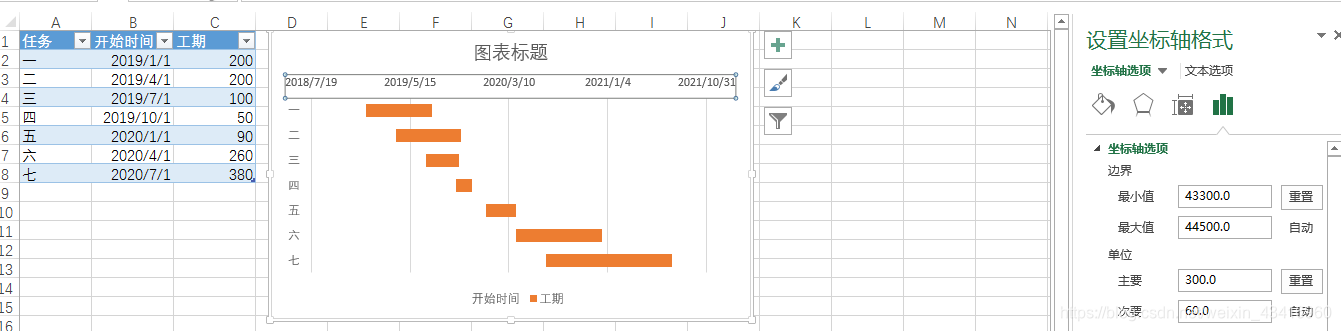

也可把开始日期改为日期类型，工期的市场对应相应的天数等，根据时间和实际需要，调整横坐标的最大最小值，得到想要的甘特图。
