优势&目的

1.增加带宽：将多个物理端口绑定为一个逻辑端口，能充分利用现有端口来增加带宽。

2.增加可靠性：当某条活动链路出故障时，备用链路激活，承担该故障链路流量。

3.负载负担：在一个链路聚合组内，可以实现在各成员活动链路上的负载分担。

模式

公有：LACP 链路聚合控制协议
passive:被动协商，默认
active：主动协商

手工：
on:无视协议，强制开启，双端on
off:防止端口形成EtherChannel

思科私有：PAgP 端口汇聚协议
auto:被动协商，默认
desirable:主动协商

LACP

定义了活动和非活动，M:N。实现链路负载分担和链路冗余备份的双功能。
当活动链路中有链路出现故障，从备份中选择优先级最高的接替工作。

建立过程

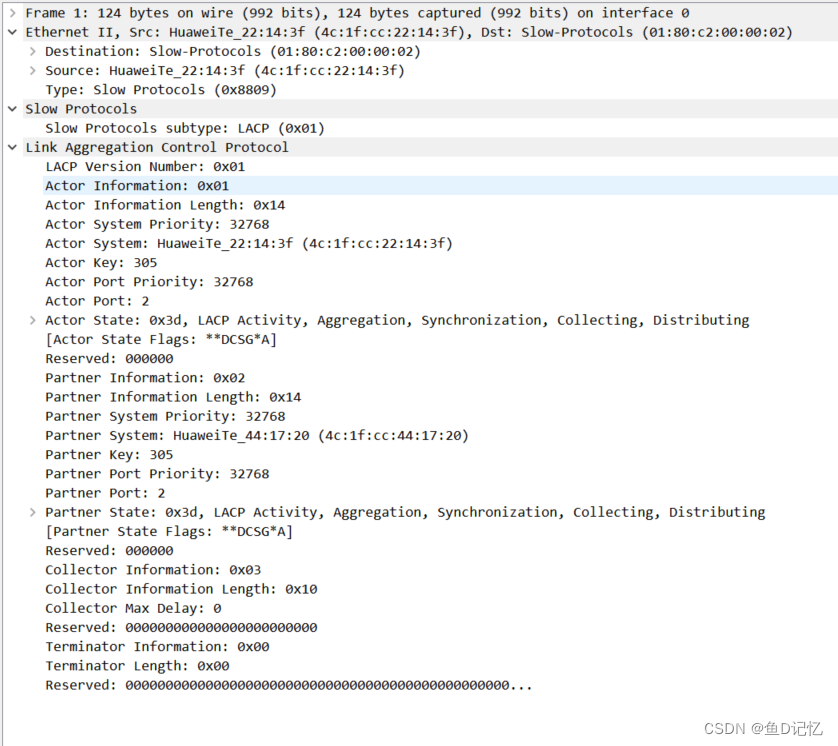

互发LACPDU报文，比较优先级，优先级相同，mac地址小的为主动端。

命令

思科命令

二层


int p1
no sh
exit
int r g0/0-1
sw tr en dot1q
sw mode trunk
channel-group 1 mode active/on/desirable

三层

int r g0/1-3
no sw
channel-group 1 mode on/active/desible
int p1
ip address 10.1.1.1 255.255.25.0

port-channel load-balance dst-ip
配置以太通道的负载平衡方式，基于目的IP
dst-ip、dst-mac、src-dst-ip、src-dst-mac、src-ip、src-mac，默认基于源MAC

channel会自动继承第一个接口的配置模式。先封装，在划分channel

show etherchannel summary 看聚合信息，协议，接口状态
show etherchannel load-balance 查看负载平衡方式

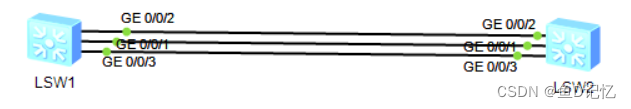

华为命令

二层

on模式

int eth-trunk 1
port link-type trunk
trunkport GigabitEthernet 0/0/1 to 0/0/3

LACP

lacp priority 100             全局设置优先级,默认32768，越小越优先

int eth-trunk 1
mode lacp-static         设置模式LACP
max active-linknumber 2      设置活动接口数目上限
lacp preempt enable        开启接口抢占
lacp preempt delay 20    设置抢占等待时间，fast:1s,slow:30s。超时为发送周期3倍

int g0/0/1            配置接口优先级，确定活动接口
lacp priority 100
quit
int g0/0/2
lacp priority 100
quit

三层

int eth-trunk 1
port g 0/0/1 to 0/0/3
undo portswitch
ip address 10.1.1.1 24

查看参数

display eth-trunk  [ trunk-id [ interface interface-type interface-number | verbose ] ]
查看Eth-Trunk接口的配置信息

display lacp statistics eth-trunk 1   	查看LACP模式下LACP报文收发统计信息

display interface eth-trunk 1 		查看eth-trunk接口的状态信息

display trunkmembership eth-trunk 1	 查看eth-trunk的成员接口信息

reset lacp statistics eth-trunk 1		清除LACP收发报文的统计信息

reset lacp error packet statistics	清除LACP错误报文的统计信息
