【机器学习算法复现】决策树，树形结构解决属性选择问题，一种可回归可分类的有监督学习算法

决策树

• 决策树学习使用决策树（作为预测模型）从关于项目（在分支中表示）的观察到关于项目的目标值（在叶子中表示）的结论。它是统计，数据挖掘和机器学习中使用的预测建模方法之一。目标变量可以采用一组离散值的树模型称为分类树 ; 在这些树结构中，叶子代表类标签，分支代表连词导致这些类标签的功能。目标变量可以采用连续值（通常是实数）的决策树称为回归树。（建议仔细过一遍西瓜书上的例子计算过程，讲的很明白了）

• 决策树是一种关于分类的有监督机器学习的方法。决策树的生成算法有ID3决策树、C4.5决策树、CART决策树。（ID3基于信息熵和信息增益做分类；C4.5基于信息增益率做分类，是ID3的改进版；CART基于基尼系数，既可以做分类也可以做回归）。决策树是一种树形结构，其中每个内部节点表示一个属性上的判断，每个分支代表一个判断结果的输出，最后每个叶节点代表一种分类结果。它是一种以树形数据结构来展示决策规则和分类结果的模型，作为一种归纳学习算法，其重点是将看似无序、杂乱的已知数据，通过某种技术手段将它们转化成可以预测未知数据的树状模型，每一条从根结点（对最终分类结果贡献最大的属性）到叶子结点（最终分类结果）的路径都代表一条决策的规则。

  • 机器学习算法分类：监督学习、无监督学习、强化学习；基本的机器学习算法：线性回归、支持向量机(SVM)、最近邻居(KNN)、逻辑回归、决策树、k平均、随机森林、朴素贝叶斯、降维、梯度增强…

  • 监督学习算法 (Supervised Algorithms）:在监督学习训练过程中，可以由训练数据集学到或建立一个模式（函数 / learning model），并依此模式推测新的实例。该算法要求特定的输入/输出，首先需要决定使用哪种数据作为范例。例如，文字识别应用中一个手写的字符，或一行手写文字。主要算法包括神经网络、支持向量机、最近邻居法、朴素贝叶斯法、决策树等。

  • 无监督学习算法 (Unsupervised Algorithms):这类算法没有特定的目标输出，算法将数据集分为不同的组。

  • 强化学习算法 (Reinforcement Algorithms):强化学习普适性强，主要基于决策进行训练，算法根据输出结果（决策）的成功或错误来训练自己，通过大量经验训练优化后的算法将能够给出较好的预测。类似有机体在环境给予的奖励或惩罚的刺激下，逐步形成对刺激的预期，产生能获得最大利益的习惯性行为。在运筹学和控制论的语境下，强化学习被称作“近似动态规划”（approximate dynamic programming，ADP）。

• ID3决策树

  • 熵（Entropy -1984年香农提出）的概念：一条信息的信息量大小与它的不确定性有直接关系，而熵就是用来度量这件事不确定性的大小。为什么需要了解“熵”这个概念？因为决策树模型的构建和评估都与信息熵密切相关。而 信息熵（Information Entropy）是用来度量样本纯度的指标。

  • ID3决策树需要“最大化信息增益”来对节点进行划分，以下是信息增益计算步骤:

    • 输入：训练集D和属性a (这里每个属性a有V个可能的取值{ $a^1,a^2,...,a^v$ }) ;

    • 输出：属性a对训练数据集D的信息增益$Gain(D,a)$.

    • 1. 假定样本集合D中第i类样本所占的比例为 $p_i(i=1,2,...,n)$ ,需要先求信息熵 $Ent(D)=-{\sum }_{i=1}^n{p}_{i}lo{g}_2{p}_i$ , （PS: 这里 $Ent(D)$ 的值越小，样本D的纯度越高。）

      2. 求离散特征a对数据集D的条件信息熵 条件信息熵公式： $Ent(D|a)={\sum }_{v=1}^V\frac{D^v}{D}Ent(D^v)$。

      3. 计算信息增益(Information Gain)， 信息增益公式：$Gain(D,a)=Ent(D)-Ent(D|a)$。

      4. 注意：这里在手算的过程中一般会计算出多个信息增益，选最大的！。

• C4.5决策树

  • C4.5是为了解决ID3的一个缺点而产生的。缺点是啥？如果某个属性的分类很多，也就是分叉超多，那么该属性下的样本就很少，此时的信息增益就非常高，ID3这个愣头青就会认为这个属性适合用作划分。是，它确实是能划分，但取值较多的属性用作划分依据时，它的泛化能力弱，没法对新样本有效预测，所以C4.5不依靠信息增益划分样本，而是依靠“信息增益率”。

  • 这里有个新名词，属性a的“固有值（Intrinsic Value）”，当属性a的可取值数量越大（也就是V越大），那IV(a)的值就越大。以下是C4.5的计算步骤：

    • 1. 根据ID3的信息熵和条件信息熵 求信息增益 ，信息增益公式： $Gain(D,a)=Ent(D)-Ent(D|a)$。

      2. 计算属性a的固有值IV(a) ，固有值计算公式： $IV(a)=-{\sum }_{v=1}^V\frac{|D^v|}{|D|}lo{g}_2\frac{|D^v|}{|D|}$。

      3. 根据信息增益和固有值求信息增益率 ，信息增益率计算公式：$GainRatio(D,a)=\frac{Gain(D,a)}{IV(a)}$。

      4. 注意：这里不是无脑选择最高的信息增益率，而是启发式地选择：先从划分出的属性中找到信息增益高于平均的那些属性，然后再从这些属性中选信息增益率最高的。

• CART决策树

  • CART决策树（Classification and Regression Tree）独立于另外两种决策树，一方面它使用基尼指数（Gini Index）作为划分依据，另一方面它既可以做分类，也可以做回归。Python中的sklearn决策树模型就是采用的CART来选择分支的。刚才提到CART决策树是用基尼系数来进行属性划分，那什么是基尼系数？直观讲：基尼指数Gini(D) 反映的是数据集中随机抽取两个样本，而他们类别标志不一致的概率。基尼指数越小，代表数据集D的纯度越高。

  • 1. 计算基尼指数 $Gini(D)=-{\sum }_{i=1}^{|n|}{\sum }_{i^{\prime }\ne i}{p}_i{p}_i^{\prime }=1-{\sum }_{i=1}^{|n|}{p}_i^2$。

    2. 对于属性a计算条件基尼指数 $GiniIndex(D,a)=-{\sum }_{v=1}^V\frac{|D^v|}{|D|}Gini(D^v)$。

    3. 注意：在属性集合A中，一般选基尼指数最小的属性，即 $a_{\ast }=argMinGiniIndex(D,a)$ 。

• 决策树模型优缺点

  • 因为是非参数模型，不需要对样本进行预先假设，可以处理复杂样本。 计算速度快，结果可解释性强。 可以同时处理分类和预测问题，对缺失值不敏感。

  • 容易过拟合 , 特征之间存在相互关联时，数据结果表现较差。对于那些各类别样本数量不一致的数据，在决策树中，进行属性划分时，不同的判定准则会带来不同的属性选择倾向；信息增益准则对可取数目较多的属性有所偏好（典型代表ID3算法），而增益率准则（CART）则对可取数目较少的属性有所偏好，但CART进行属性划分时候不再简单地直接利用增益率尽心划分，而是采用一种启发式规则）（只要是使用了信息增益，都有这个缺点，如RF）。ID3算法计算信息增益时结果偏向数值比较多的特征。

• 分类树 (Classification Tree)：目标是分类数据、离散数据。例如：动物种类、人的性别。

• 回归树 (Regression Tree)：目标是连续的数据。例如：人的年龄、收入。

• 决策树调优方法

  • 剪枝包括预剪枝(Prepruning)和后剪枝(Postpruning),前者通过对连续型变量设置阈值，来控制树的深度，或者控制节点的个数，在节点开始划分之前就进行操作，进而防止过拟合现象。后者是自底向上对非叶节点进行考察，如果这个内部节点换成叶节点能提升决策树的泛化能力，那就把它换掉。

  • 运用交叉验证的方法选择合适的参数。

  • 通过模型集成的方法（Bagging/Boosting），基于决策树构建更复杂的模型。

• 决策树学习的 3 个步骤

  • 特征选择：特征选择决定了使用哪些特征来做判断。在训练数据集中，每个样本的属性可能有很多个，不同属性的作用有大有小。因而特征选择的作用就是筛选出跟分类结果相关性较高的特征，也就是分类能力较强的特征。

  • 决策树生成：选择好特征后，就从根节点触发，对节点计算所有特征的信息增益，选择信息增益最大的特征作为节点特征，根据该特征的不同取值建立子节点；对每个子节点使用相同的方式生成新的子节点，直到信息增益很小或者没有特征可以选择为止。

  • 决策树剪枝：剪枝的主要目的是对抗“过拟合”，通过主动去掉部分分支来降低过拟合的风险。

使用决策树完成鸢尾花分类任务

• 导包,准备鸢尾花数据集，iris_training.csv训练数据集，120条样本数据；iris_test.csv测试数据集，30条数据。本文只用到训练数据集，其中有花萼长度（Sepal Length）、花萼宽度（Sepal Width）、花瓣长度（Petal Length）、花瓣宽度（Petal Width）四个属性。标签0、1、2分别表示山鸢尾（Setosa）、变色鸢尾（Versicolor）、维吉尼亚鸢尾（Virginical）。https://sklearn.apachecn.org

• %pip install pydotplus
  from sklearn import datasets
  from sklearn.model_selection import train_test_split
  from sklearn.tree import DecisionTreeClassifier
  import numpy as np
  from matplotlib.colors import ListedColormap
  import matplotlib.pyplot as plt
  from pydotplus import graph_from_dot_data
  from sklearn.tree import export_graphviz
  iris = datasets.load_iris()
  print(iris['data'].shape, iris['target'].shape) # (150, 4) (150,) 一共有4个特征
  X = iris.data[:,[2,3]] # 只使用2个特征
  y = iris.target
  print('Class labels:', np.unique(y))
  X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.3, random_state=1, stratify=y)
  print(X_train.shape, y_train.shape)


• (150, 4) (150,)
  Class labels: [0 1 2]
  (105, 2) (105,)

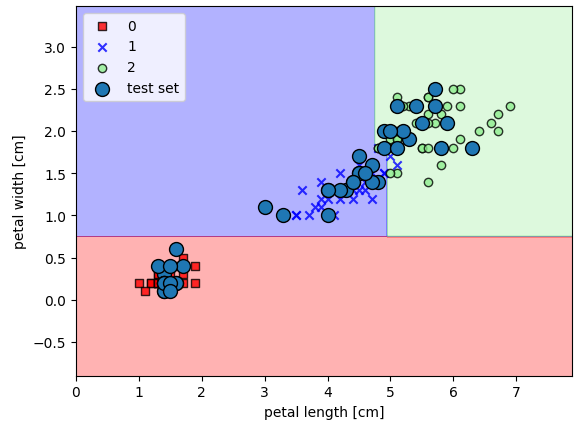

• 训练并绘制决策边界：

• def plot_decision_regions(X, y, classifier, test_idx=None, resolution=0.02):
       # setup marker generator and color map
       markers = ('s', 'x', 'o', '^', 'v')
       colors = ('red', 'blue', 'lightgreen', 'gray', 'cyan')
       cmap = ListedColormap(colors[:len(np.unique(y))])
       # plot the decision surface
       x1_min, x1_max = X[:, 0].min() - 1, X[:, 0].max() + 1
       x2_min, x2_max = X[:, 1].min() - 1, X[:, 1].max() + 1
       xx1, xx2 = np.meshgrid(np.arange(x1_min, x1_max, resolution),  np.arange(x2_min, x2_max, resolution))
       Z = classifier.predict(np.array([xx1.ravel(), xx2.ravel()]).T)
       Z = Z.reshape(xx1.shape)
      # 要画出等高线，核心函数是plt.contourf()，但在这个函数中输入的参数是x,y对应的网格数据以及此网格对应的高度值，因此我们调用np.meshgrid(x,y)把x,y值转换成网格数据
      # 如果想显示热力图，那只要在plt.contourf()函数中添加属性cmap=plt.cm.hot就能显示热力图，其中cmap代表为color map，我们把color map映射成hot(热力图)
       plt.contourf(xx1, xx2, Z, alpha=0.3, cmap=cmap)
       plt.xlim(xx1.min(), xx1.max())
       plt.ylim(xx2.min(), xx2.max())
       for idx, cl in enumerate(np.unique(y)):
           plt.scatter(x=X[y == cl, 0], y=X[y == cl, 1],
           alpha=0.8, c=colors[idx],
           marker=markers[idx], label=cl,
           edgecolor='black')
       # highlight test samples
       if test_idx:
           # plot all samples
           X_test, y_test = X[test_idx, :], y[test_idx]
           plt.scatter(X_test[:, 0], X_test[:, 1],edgecolor='black', alpha=1.0, linewidth=1, marker='o',s=100, label='test set')
  tree = DecisionTreeClassifier(criterion='gini', max_depth=4, random_state=1)  # skrean中的决策树模型
  tree.fit(X_train, y_train)
  X_combined = np.vstack((X_train, X_test))
  y_combined = np.hstack((y_train, y_test))
  # 绘制决策边界
  plot_decision_regions(X_combined, y_combined, classifier=tree, test_idx=range(105, 150))
  plt.xlabel('petal length [cm]')
  plt.ylabel('petal width [cm]')
  plt.legend(loc='upper left')
  plt.show()


•

• 对比学习一下K近邻算法的决策边界,我的另一篇关于 k近邻博客。

  • ListedColormap:matplotlib.colors.ListedColormap类属于matplotlib.colors模块。 matplotlib.colors模块用于将颜色或数字参数转换为RGBA或RGB。此模块用于将数字映射到颜色或以一维颜色数组(也称为colormap)进行颜色规格转换。matplotlib.colors.ListedColormap类用于从颜色列表创建colarmap对象。这对于直接索引到颜色表中很有用，也可以用于为法线贴图创建特殊的颜色表。Python Matplotlib.colors.ListedColormap用法及代码示例 - 纯净天空 (vimsky.com)

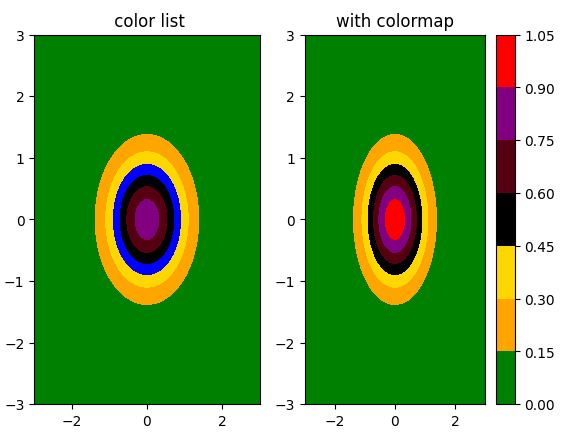

  • import matplotlib.pyplot as plt
    import numpy as np
    import matplotlib.colors
    a = np.linspace(-3, 3)
    A, B = np.meshgrid(a, a)
    X = np.exp(-(A**2 + B**2))
    figure, (axes1, axes2) = plt.subplots(ncols = 2)
    colors =["green", "orange",  "gold", "blue", "k", "#550011", "purple",  "red"]  # 自定义颜色列表
    axes1.set_title(" color list")
    contour = axes1.contourf(A, B, X,   colors = colors)
    axes2.set_title("with colormap")
    cmap = matplotlib.colors.ListedColormap(colors)
    contour = axes2.contourf(A, B, X, cmap = cmap)
    figure.colorbar(contour)
    plt.show()


  •

  • import matplotlib.pyplot as plt
    import numpy as np
    import matplotlib.colors as colors
    from mpl_toolkits.axes_grid1 import make_axes_locatable
    res = np.array([[0, 2], [3, 4]], dtype = int)
    u = np.unique(res)
    bounds = np.concatenate(([res.min()-1], u[:-1]+np.diff(u)/2., [res.max()+1]))
    norm = colors.BoundaryNorm(bounds, len(bounds)-1)
    color_map1 = ['#7fc97f', '#ffff99',  '#386cb0', '#f0027f']
    color_map = colors.ListedColormap(color_map1)
    fig, axes = plt.subplots()
    img = axes.imshow(res, cmap = color_map,  norm = norm)
    divider = make_axes_locatable(axes)
    cax = divider.append_axes("right", size ="5 %")
    color_bar = plt.colorbar(img, cmap = color_map,  norm = norm, cax = cax)
    color_bar.set_ticks(bounds[:-1]+np.diff(bounds)/2.)
    color_bar.ax.set_yticklabels(color_map1)
    color_bar.ax.tick_params(labelsize = 10)
    plt.show()


  •

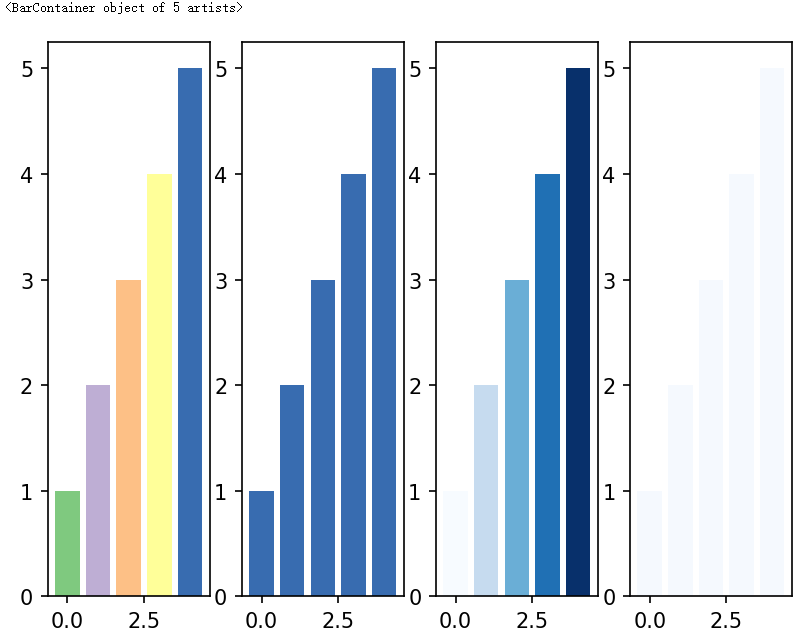

  • import matplotlib.pyplot as plt
    from matplotlib import cm
    plt.figure(dpi=150)
    ##ListedColormap
    #取多种颜色
    plt.subplot(1,4,1)
    #plt.bar(range(5),range(1,6),color=plt.cm.Accent(range(5)))
    #plt.bar(range(5),range(1,6),color=plt.cm.get_cmap('Accent')(range(5)))
    plt.bar(range(5),range(1,6),color=plt.get_cmap('Accent')(range(5)))
    #取某一种颜色
    plt.subplot(1,4,2)
    plt.bar(range(5),range(1,6),color=plt.cm.Accent(4))
    ##LinearSegmentedColormap
    #取多种颜色
    plt.subplot(1,4,3)
    plt.bar(range(5),range(1,6),color=plt.get_cmap('Blues')(np.linspace(0, 1, 5)))
    #取一种颜色
    plt.subplot(1,4,4)
    plt.bar(range(5),range(1,6),color=plt.get_cmap('Blues')(3))


  •

• 绘制决策树的结构和结果：

  • from matplotlib.image import imread
    dot_data = export_graphviz(tree, filled=True, rounded=True,class_names=['Setosa', 'Versicolor', 'Virginica'], feature_names=['petal length', 'petal width'],out_file=None)
    graph = graph_from_dot_data(dot_data) # Image data of dtype object cannot be converted to float,所以要先存为图片
    graph.write_png('./tree.png')
    plt.figure(figsize=(10,8))
    im = imread('./tree.png')
    plt.imshow(im)
    plt.show()


  •

• export_graphvi：经过训练的决策树，我们可以使用 export_graphviz 导出器以 Graphviz 格式导出决策树. 如果你是用 conda 来管理包，那么安装 graphviz 二进制文件和 python 包可以用以下指令安装。参数sklearn.tree.export_graphviz — scikit-learn 1.2.2 documentation

  • decision_tree：用来做可视化的决策树模型

  • out_file：输出文件的句柄或名称。 如果为None，则结果以字符串形式返回

  • max_depth：描绘的最大深度。如果为None,则这树完全生长。

  • feature_names：每个特征的名字

  • class_names：每个目标类别的名称、按升序排列。 仅与分类相关，不支持多输出。 如果为True，则显示类名称的符号表示。

  • label：是否显示不纯度的信息性标签等。选项包括“ all”显示在每个节点上，“ root”显示在顶部根节点上，“ none”显示在任何节点上。

  • filled：设置为True时，绘制节点以表示多数类用于分类问题，值的极值用于回归问题，或表示节点的纯度用于多输出问题。

  • leaves_parallel：设置为True时，在树的底部绘制所有叶节点。

  • impurity：设置为True时，显示每个节点上的不纯度。

  • node_ids：设置为True时，显示每个节点上的ID号。

  • proportion：设置为True时，将“值”和/或“样本”的显示分别更改为比例和百分比。

  • rotate：设置为True时，将树从左到右而不是自上而下定向。

  • rounded：设置为True时，绘制带有圆角的节点框，并使用Helvetica字体代替Times-Roman。

  • special_characters：设置为False时，请忽略特殊字符以实现PostScript兼容性。

  • precision：每个节点的杂质值，阈值和值属性中浮点数的精度位数。

  • 返回值dot_data：string ，树模型 GraphViz dot 格式的字符串表现形式。仅仅在out_file为None时返回。

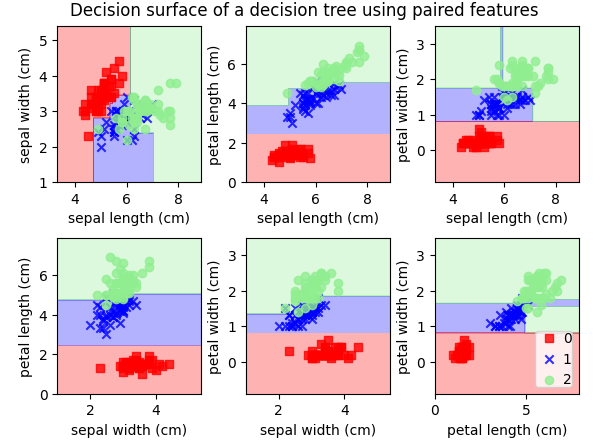

• import numpy as np
  import matplotlib.pyplot as plt
  from sklearn.datasets import load_iris
  from sklearn.tree import DecisionTreeClassifier
  from matplotlib.colors import ListedColormap
  # Parameters
  n_classes = 3
  plot_colors = "ryb"
  plot_step = 0.02 # Load data
  iris = load_iris()
  markers = ('s', 'x', 'o', '^', 'v')
  colors = ('red', 'blue', 'lightgreen', 'gray', 'cyan')
  cmap = ListedColormap(colors[:len(np.unique(y))])
  resolution=0.02
  for pairidx, pair in enumerate([[0, 1], [0, 2], [0, 3],
                                 [1, 2], [1, 3], [2, 3]]):  # 4个属性任选两个作为组合
      # We only take the two corresponding features
      X = iris.data[:, pair]
      # Train
      clf = DecisionTreeClassifier(criterion='gini', max_depth=4, random_state=1).fit(X, y)
      # Plot the decision boundary
      plt.subplot(2, 3, pairidx + 1)
      x1_min, x1_max = X[:, 0].min() - 1, X[:, 0].max() + 1
      x2_min, x2_max = X[:, 1].min() - 1, X[:, 1].max() + 1
      xx1, xx2 = np.meshgrid(np.arange(x1_min, x1_max, resolution),
                              np.arange(x2_min, x2_max, resolution))
      plt.tight_layout(h_pad=0.5, w_pad=0.5, pad=2.5)
      Z = clf.predict(np.array([xx1.ravel(), xx2.ravel()]).T)
      Z = Z.reshape(xx1.shape)
      plt.contourf(xx1, xx2, Z, alpha=0.3, cmap=cmap)
      plt.xlabel(iris.feature_names[pair[0]])
      plt.ylabel(iris.feature_names[pair[1]])
      plt.xlim(xx1.min(), xx1.max())
      plt.ylim(xx2.min(), xx2.max())
      for idx, cl in enumerate(np.unique(y)):
           plt.scatter(x=X[y == cl, 0], y=X[y == cl, 1],
           alpha=0.8, c=colors[idx],
           marker=markers[idx], label=cl)
  plt.suptitle("Decision surface of a decision tree using paired features")
  plt.legend(loc='lower right', borderpad=0, handletextpad=0)
  plt.axis("tight")
  plt.show()


•

• 由于这个地方的将全部数据作为训练集，和上文经过只用70%的数据做训练集的决策边界可以看出有不一样的地方。
