1-1，ZZ004 新型电力系统运行与维护赛题第一套

2023年全国职业院校技能大赛中职组

“新型电力系统运行与维护”

竞

赛

任

务

书

01

第一部分 竞赛须知

竞赛总分为100分，完成时间为7小时。

一、竞赛纪律要求

（一）正确使用设备与工具，严格遵守操作安全规范。

（二）竞赛过程中遇到任何问题，必须向现场裁判举牌示意，不得扰乱赛场秩序。

（三）遵守赛场纪律，尊重裁判、工作人员，服从安排。

二、职业素养与安全意识

（一）根据操作规范完成所有竞赛任务，注意用电安全。

（二）保持竞赛工位、工作台表面整洁，工具摆放、零碎导线等处理符合职业岗位规范要求。

（三）爱护赛场设备及器材，节约使用材料，控制成本。

（四）正确使用和规范管理材料、工具等。

三、扣分项

（一）竞赛过程中，因参赛选手个人操作不当导致设备破坏性损坏或造成事故，扣5分，两次及以上者将被取消竞赛资格。

（二）禁止带电操作（用表笔检测和操作触摸屏等除外），违反一次扣5分。

（三）污染赛场环境、扰乱赛场秩序、干扰裁判工作等违反职业规范的行为，扣5分，情节严重者将被取消竞赛资格。

（四）竞赛过程中，选手须全程佩戴安全帽。竞赛过程中不佩戴安全帽，扣5分。

（五）设备第一次上电，须举牌示意现场裁判请求通电，现场完成上电检测，确认检测无误，裁判许可后方可通电；因选手操作不当造成器件损坏，扣5分。

（六）竞赛结束时，务必保存设备配置，不得拆除硬件连接，保持电脑及屏幕处于开机状态；严禁对设备设置密码；违反者扣5分。

四、选手须知

（一）若任务书出现缺页、字迹不清等问题，请及时向现场裁判举牌示意，申请更换；比赛结束后，现场下发的所有纸质材料不得带离赛场，否则视为作弊，总成绩以0分计算。

（二）设备的安装配置请严格按照现场下发的任务书要求及工艺规范进行操作。

（三）参赛队应在规定时间内完成任务书要求的竞赛任务，任务实现过程中形成的文件资料必须存储到任务书要求的指定位置，未存储到指定位置造成裁判组无法检查结果及评判的，相应竞赛任务以0分计入总成绩。

（四）竞赛过程中，选手判定设备或器件有故障（赛题中预先设置的故障除外）可举牌向裁判示意提出更换；如果设备或器件经检测有故障，则当场更换设备，此过程中（从选手举牌示意开始到更换完成）造成的时间损失，经裁判长与现场裁判讨论在比赛时间结束后，对该小组进行相应的时间延迟补偿。如设备或器件经检测完好，属选手误判时，设备或器件的认定时间计入比赛时间。

（五）在裁判长宣布竞赛结束后，选手根据裁判长的命令立即停止任何与比赛相关的操作，否则视为作弊，总成绩以0分计算。

（六）相关答题内容，须按要求填入答题卡的请根据要求完成，若选手未按照要求完成，该部分成绩以0分计入总成绩。

（七）选手提交的各项材料用工位号标识到相应位置，不得写有姓名或与身份有关的信息，否则视为作弊，总成绩以0分计算。

五、注意事项

（一）选手需在比赛开始30分钟内，完成对竞赛平台硬件、软件及工具的检查，确认是否正常，并填写现场下发的竞赛设备确认表；比赛开始30分钟后收取竞赛设备确认表。

（二）竞赛任务中所使用的各类软件工具都已安装至工作站，各类说明文件等都已拷贝至工作站的“桌面\竞赛资料”文件夹，请各参赛队根据竞赛任务合理调配使用。

（三）分部分项专业施工的关键节点需举牌示意现场裁判，在现场裁判的监督下完成施工作业，其内容包括：

1．设备第一次上电

参赛队须举牌示意现场裁判请求通电，现场裁判与技术服务人员共同在工位前监督；由选手现场完成上电检测，确认设备检测无误，经现场裁判许可后，参赛队填写上电检测确认单并签字确认，方可按职业规范要求逐步上电；参赛队对上电结果负一切责任。

2．线管扫管、穿管

参赛队须举牌示意现场裁判，在现场裁判监督下进行扫管、穿管的操作。

（四）竞赛过程中，选手应及时保存竞赛成果；竞赛结束前，务必按要求完成离场确认单的填写。

第二部分 工程项目背景与任务概述

一、工程项目背景

某总包公司承接了一个新型电力系统场站建设项目，要求该场站具备如下功能模块与系统：

（一）需要有配套的组件装调模块、风力装配模块、多能互补调节模块。

（二）需要有配套的智能监控模块、并网配电模块、变流器模块、储能模块。

（三）需要有配套的信息处理模块、集中控制模块、用能模块。

（四）需要有配套的数据采集模块、通讯模块等装置。

（五）需要有配套的站端控制系统。

（六）需要有配套的运维监视系统。

二、新型电力系统综合实训平台设备组成

新型电力系统综合实训平台由硬件平台和软件平台两部分组成。硬件方面核心部件采用了行业领先的离网、PCS为主导的发电系统架构。系统构架中涵括了可再生能源发电中心、储能运行管理中心、负载及控制中心。软件平台包括新型电力系统仿真规划设计软件和新型电力系统能源场站仿真运维软件。设备整体功能涵盖新型电力工程的供能、BMS智能储能、智能调控及负载装置的选型与实施部署以及储能管理、能源综合利用、能源规划、场站运维等应用系统的开发、调试与项目验收检测。

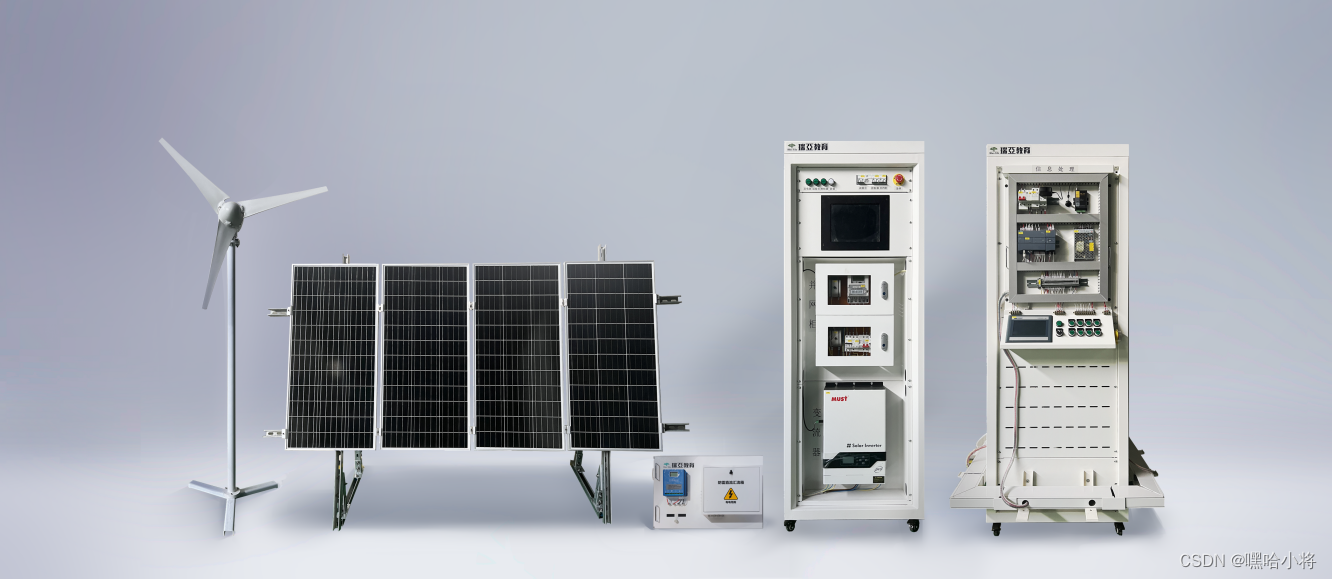

图2.2.1 新型电力系统综合实训平台硬件外观图

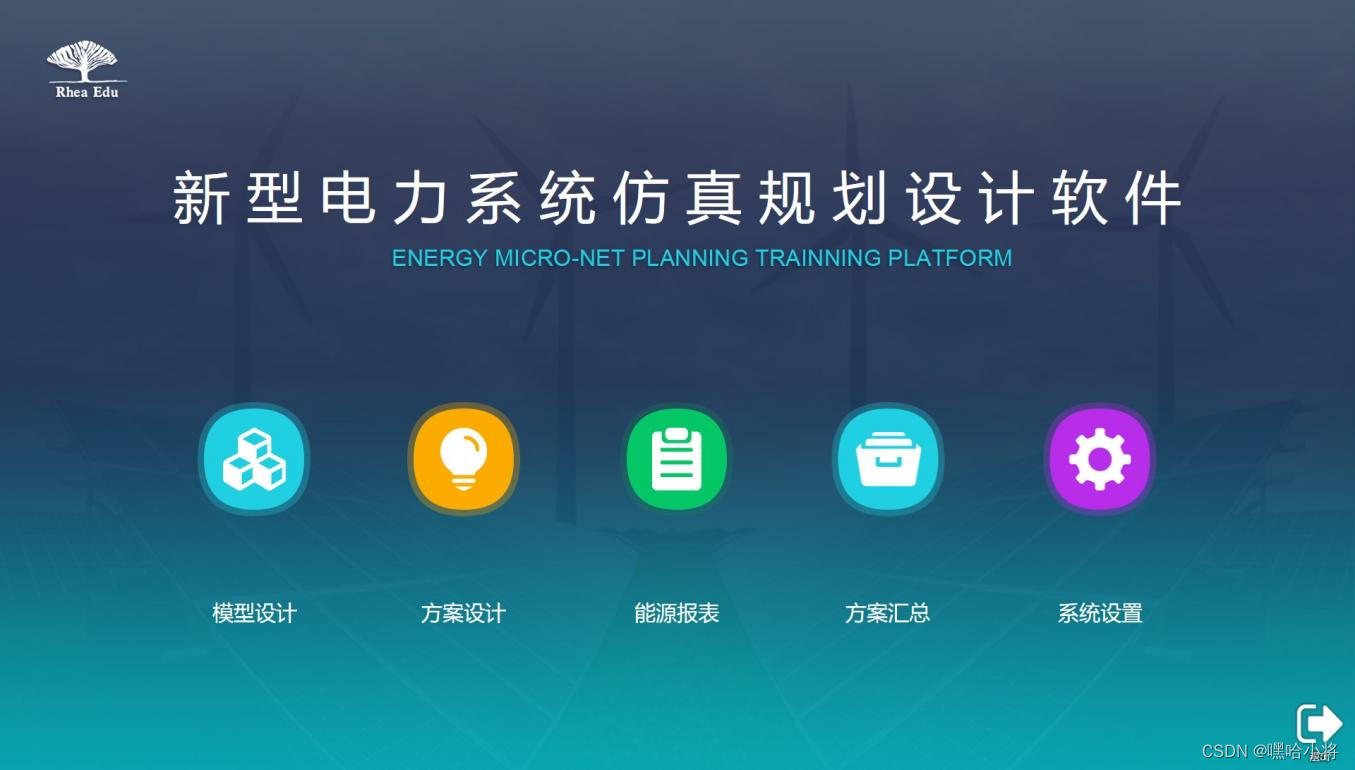

图2.2.2 新型电力系统仿真规划设计软件界面图

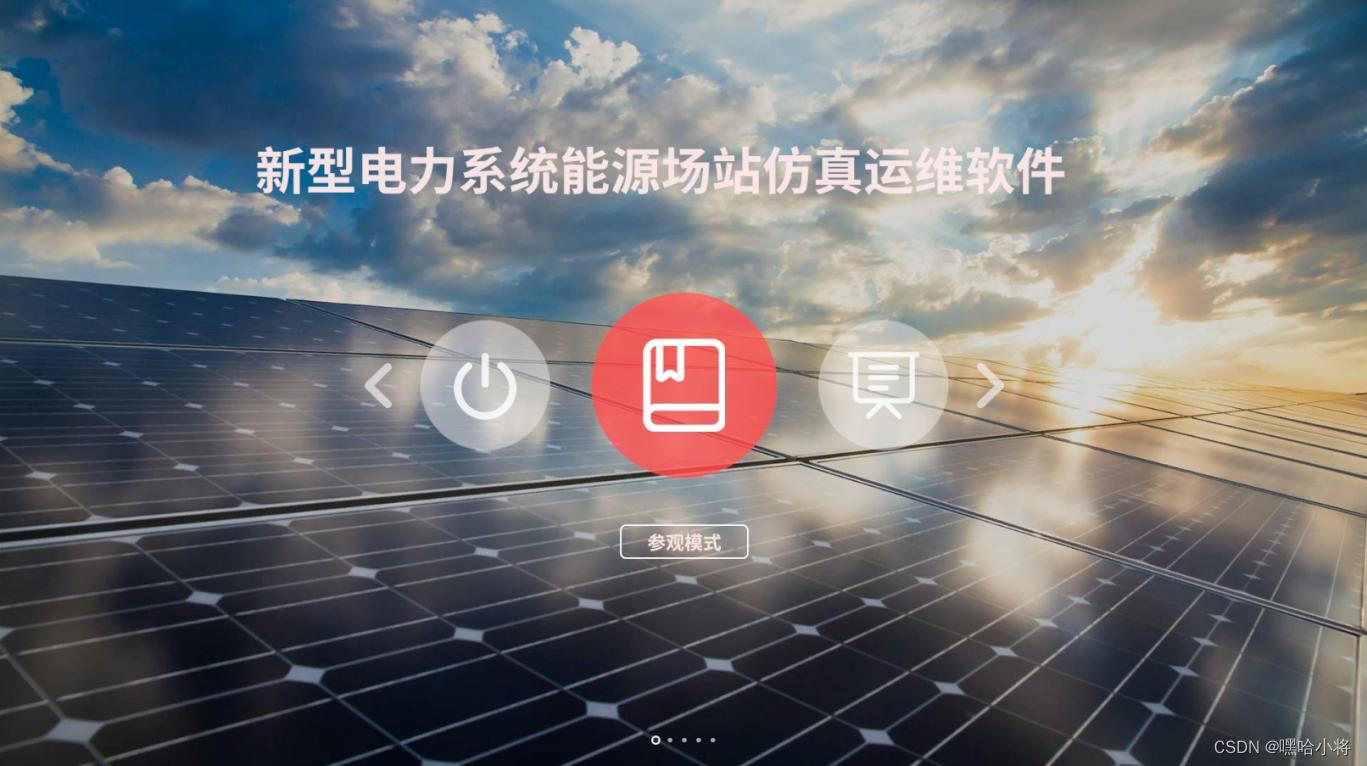

图2.2.3 新型电力系统能源场站仿真运维软件界面图

三、任务概述及作品呈现要求

新型电力系统运行与维护任务概述及作品呈现要求见表2.2.1。

表2.2.1任务概述及作品呈现要求

序号	任务概述		作品呈现要求
1	新型电力系统的规划配置	对区域能源工程项目整体的项目需求分析、能源系统分析、产能分析、耗能分析、项目可行性分析、能源供电选址、系统设计等	在仿真规划软件中保存建立的方案信息
2	新型电力系统的智能化建设和控制方案	对组件装调模块进行电站施工，完成光伏组件连接、光伏支架搭建，汇流箱的安装	满足光伏电站的行业标准工艺要求，完成最佳倾角的光伏电站搭建
		对风力装配模块进行电站施工，完成风机的组装，风力支架的搭建	满足风力电站的行业标准工艺要求
		在竞赛设备上实现各功能模块装置的安装、配置、桥架搭建、线路管路连接
