计算机网络-物理层-宽带接入技术

ADSL技术

• 非对称数字用户线—ADSL用数字技术对模拟电话用户线进行改造，使其能承载宽带数字业务
  模拟电话信号的频带被限制在 — 300~3400kHz，但实际可通过的信号频率是大于1MHz的

• ADSL的传输距离取决于数据率、用户线的线径

• ADSL所能得到的最高数据传输速率与实际的用户线上的信噪比密切相关

• ADSL把 0-4kHz低端频谱留给传统电话，把未被利用的高端频谱留给用户上网

详细解析：
传统的电话线系统使用的是铜线的低频部分（4kHz以下频段）。
而ADSL采用DMT（离散多音频）技术，将原来电话线路40kHz到1.1MHz频段划分成256个频宽为4.3125khz的子频带。
其中，4khz以下频段仍用于传送POTS（传统电话业务）， 20KhZ到138KhZ的频段用
来传送上行信号，138KhZ到1.1MHZ的频段用来传送下行信号。

ADSL特点

• 上行、下行带宽不对称——因此称为非对称数字用户线

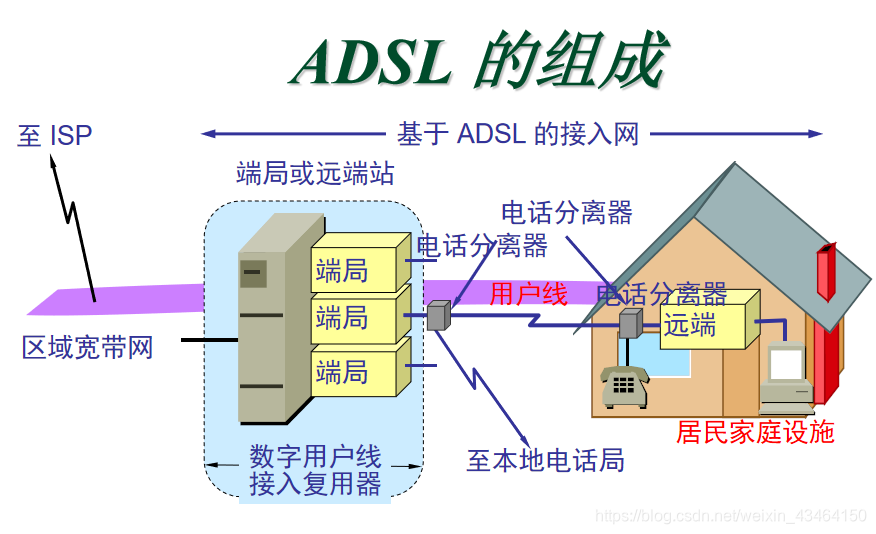

• 用户线两端各一个ADSL调制解调器

调制解调器，英文名称为：modem，因此又称为“猫”.调制解调器，是一种计算机硬件，它能把计算机的数字信号翻译成可沿普通电话线传送的脉冲信号，而这些脉冲信号又可被线路另一端的另一个调制解调器接收，并译成计算机可懂的语言。这一简单过程完成了两台计计算机间的通信。

• 离散多音调DMT( Discrete Multi-Tone)调制技术（这里的“多音调”就是“多载波”或“多子信道”）
  ——将原来电话线路40kHz到1.1MHz频段划分成256个频宽为4.3125khz的子频带

• 自适应的调制方法
  当 ADSL 启动时，用户线两端的 ADSL 调制解调器就测试可用的频率、各子信道受到的干扰情况，以及在每一个频率上测试信号的传输质量

根据子信道的瞬时衰耗特性、群时延特性和噪声特性，将输入数据动态分配给它们。自适应地分配各子信道速率，同时关闭被窄带噪声淹没的子信道，达到传输线的最佳利用，把误码和噪声减至最小，提高了系统传输容量。另外，也可以灵活分配上行速率及下行速率的带宽。

• ADSL 不保证固定的数据率
  对较高信噪比的频率，选择一种调制方案可获得每码元对应于更多比特

• 通常下行数据率在 32 kb/s 到 6.4 Mb/s 之间，而上行数据率在 32 kb/s 到 640 kb/s 之间

DMT技术

• 采用频分复用的方法
• 把 40 kHz 以上一直到 1.1 MHz 的高端频谱划分为许多的子信道（一般256个）
• 其中 25 个子信道用于上行信道，249 个子信道用于下行信道
• 每个子信道占据 4 kHz 带宽（严格讲是 4.3125 kHz），并使用不同的载波（即不同的音调）进行数字调制
• 这种做法相当于在一对用户线上使用许多小的调制解调器并行地传送数据
