现在目前实验都是使用华为的Ensp模拟器,但是有时候一些功能模拟器无法实现,要不就是使用真机进行实验,第二个就是换个支持相关命令的模拟器了,今天来简单学习下EVE-NG这个模拟器。
一、EVE-NG简介
EVE-NG(Emulated Virtual Environment-Next Generation)是一款功能强大的网络仿真模拟器,由第三方开发,是Unetlab(Unified Networking Lab,统一网络实验室)模拟器的最新版本。它融合了dynamips、IOL、KVM等技术,支持多种模拟镜像格式,能够模拟交换机、路由器、防火墙等网络设备,并且可以运行qcow2格式的虚拟机。EVE-NG的最大特色是利用HTML5技术实现去客户端化,基于B/S(Browser/Server,浏览器/服务器)架构,用户可以在任何客户端通过浏览器访问EVE-NG控制台,进行网络拓扑设计和测试实验。简单说就是类似于Ensp-Pro,通过在物理机或者虚拟机中部署EVE-NG,然后通过网页方式访问模拟器进行实验,而且EVE-NG也类似于VMare,支持加载交换机、路由器、防火墙镜像,而且支持多个厂商。

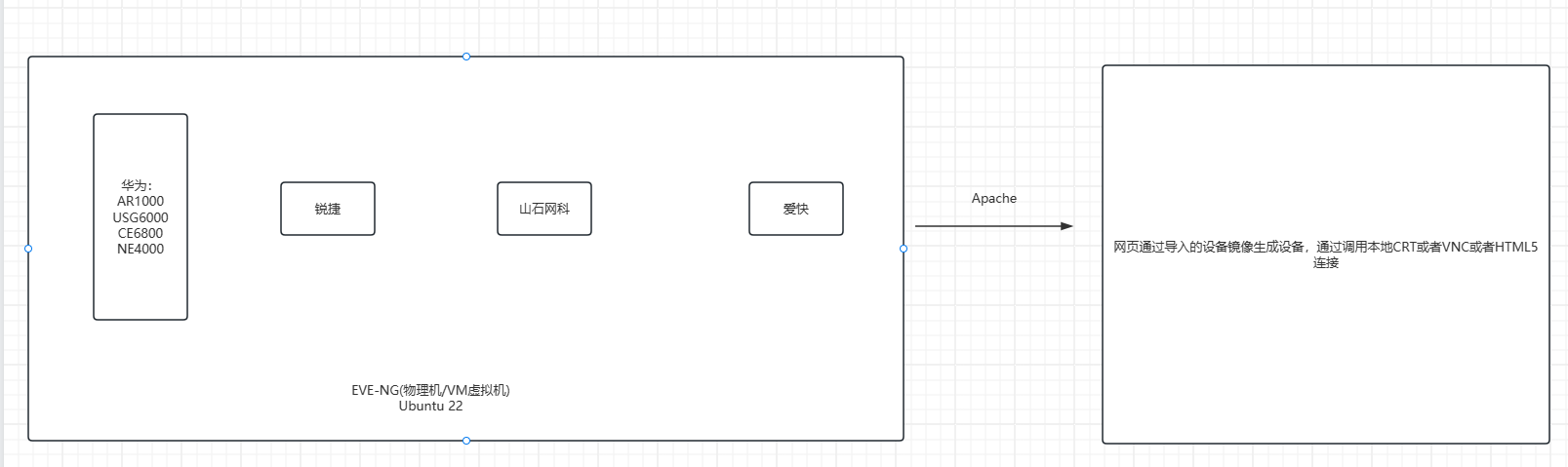

EVE-NG底层是基于Linux系统,在其上部署了Apache、Mysql、以及相关应用实现模拟器B/S机构。
二、EVE-NG安装步骤
本次我采用的比较通用VMare虚拟机安装iso的方式:大致步骤如下:
-
安装VMare虚拟机 -
EVE-NG镜像iso -
VMare安装eve-ng -
通过网页登陆控制台进行项目的搭建和设备连接 -
下载qemu设备镜像 -
上传qemu镜像到EVE-NG指定目录 -
通过EVE-NG-Win-Client-Pack.exe这个包连接宿主机和EVE-NG的设备连接实现CRT连接和调用本地工具
2.1VMare虚拟机
虚拟机的安装我就不再重复了,可以参考我之前的文章:https://mrdoc.lovejoan.com/doc/259/
2.2 EVE-NG系统下载
相关网站:
-
EVE-NG官网:https://www.eve-ng.net/ -
EVE中文网:https://eve-ng.cn/
![EVE-NG](https://img-blog.csdnimg.cn/img_convert/3f9618944a9b74e47dbc96edbe4a0c9c.png)

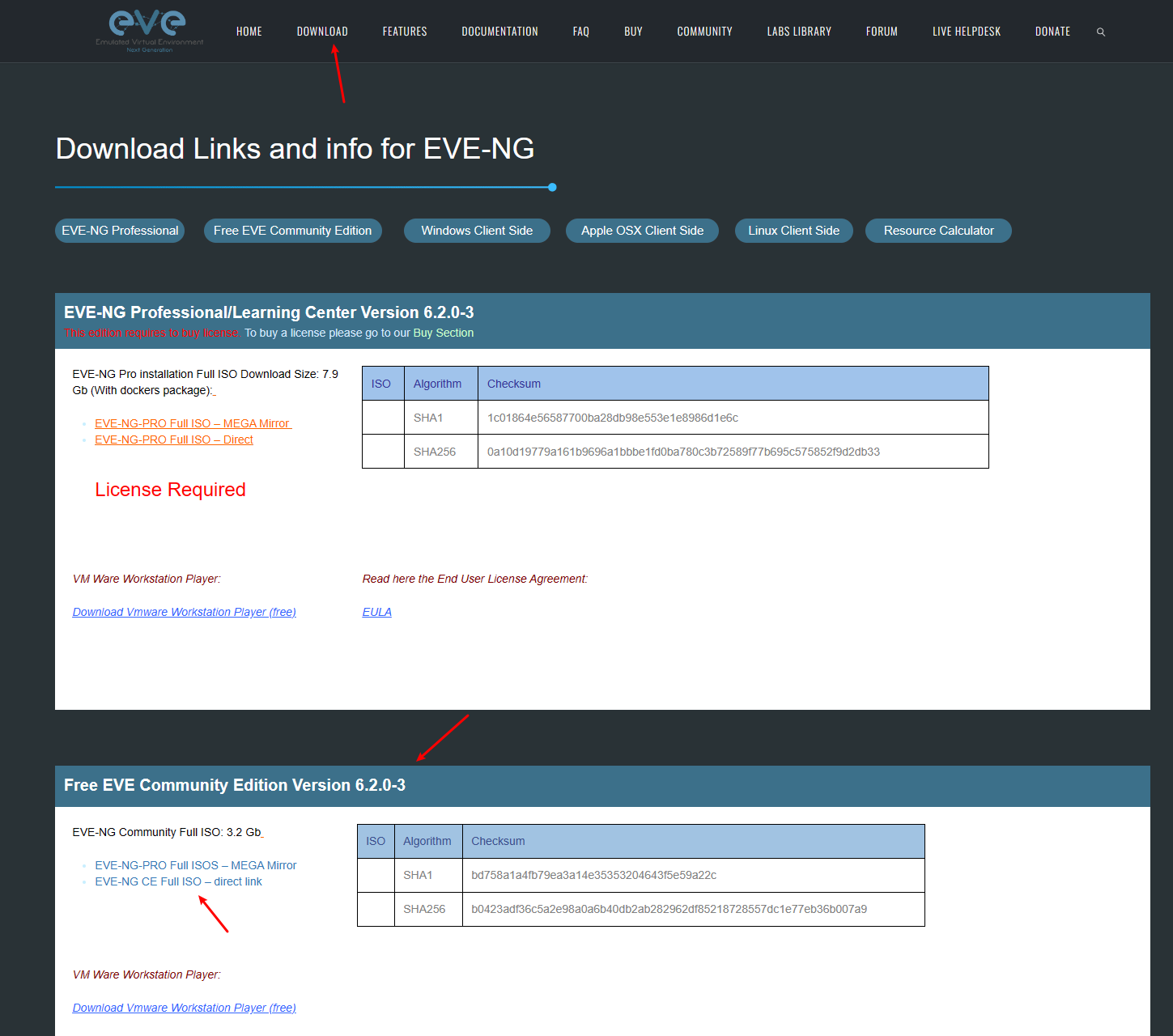

EVE-NG提供了社区版和收费版,我这里使用社区版的iso进行安装,其它方式可以自行百度。
![资源下载](https://img-blog.csdnimg.cn/img_convert/69813caf547ae09ea54b641eb0f79e7a.png)
2.3 安装EVE-NG

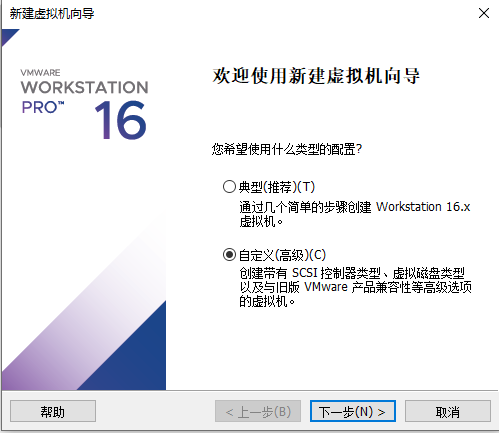

创建新的虚拟机。
![自定义安装](https://img-blog.csdnimg.cn/img_convert/a22799687eb81c95779576da082c5c37.png)
![VMare兼容性](https://img-blog.csdnimg.cn/img_convert/b3bbd404fef279c36d1cc9bbcca09d31.png)
![稍后安装系统](https://img-blog.csdnimg.cn/img_convert/2349fd809d9cea018cc73686e5a2cdf5.png)
因为EVE-NG是基于ubuntu来安装的,可以选择linux让虚拟机进行相应的优化设置。
选择在一个磁盘空间足够60G的分区创建一个目录来安装虚拟机。
![安装目录](https://img-blog.csdnimg.cn/img_convert/4ba270000af752cabdeafbe3a58e2033.png)
CPU和内存设置看电脑配置,多一点可能跑的设备能够多一点吧。
![内存设置](https://img-blog.csdnimg.cn/img_convert/1bfaaedb961d9577c8c2f100169c4f5d.png)
![网络设置](https://img-blog.csdnimg.cn/img_convert/c6e04c3faa6089494c051dfe1ae5a1dc.png)
![I/O](https://img-blog.csdnimg.cn/img_convert/d9ea65ce1d43b795878182f7c0b26864.png)
![磁盘1](https://img-blog.csdnimg.cn/img_convert/3da805929fa4db845ce6b132d54b53c0.png)
![磁盘2](https://img-blog.csdnimg.cn/img_convert/effef0c99314ddf0c9e732f814f24d5b.png)
![磁盘空间分60个G先](https://img-blog.csdnimg.cn/img_convert/ae1f6973f45a1944cb03ea2526fda890.png)
![自定义设置](https://img-blog.csdnimg.cn/img_convert/13e69c6934ad7ce52ba090044397c04d.png)
一个是设置CPU的虚拟化引擎支持,前面我试过就是这个导致无法连接搭配宿主机的CRT工具。
![虚拟化引擎](https://img-blog.csdnimg.cn/img_convert/84c9311c031b75c39a9bee4ebafd0860.png)
ISO选择刚才下载的EVE-NG的iso。
![系统镜像设置](https://img-blog.csdnimg.cn/img_convert/d7932c020598db738a3a4bd86a14669d.png)
然后开启虚拟机进行系统安装。
![选择安装](https://img-blog.csdnimg.cn/img_convert/6c27d4b8a017d1bfc39fab69e42f9c5d.png)
语言默认没有中文,选择英语。
基本一路回车。
![键盘布局](https://img-blog.csdnimg.cn/img_convert/c8e5c9c06a538d6b182a34c0fe422348.png)
这里选择继续,然后开启比较长时间的等待。
EVE-NG虚拟机的账号密码为:root/eve
,这里输入密码进入设置相关配置。
![安装完成](https://img-blog.csdnimg.cn/img_convert/40909dd5cf1df5dcbf7b35196c6c8c94.png)
这里还需要按照提示输入密码,不会显示
。
默认主机名即可,直接回车。
DNS域名也默认。
![DNS域名](https://img-blog.csdnimg.cn/img_convert/44303bed55334e078adbd92dd4c7f532.png)
设置虚拟机的网络地址获取方式,选择DHCP,如果了解网络配置可以手动指定。
![网络获取方式](https://img-blog.csdnimg.cn/img_convert/bb0a51959156396fe4eb55ee6efa9278.png)
NTP时间同步服务器,没有直接回车。
![NTP](https://img-blog.csdnimg.cn/img_convert/f3f6f8e7999417e4da587ae67265c530.png)
服务器代理设置,默认直连即可,因为我们是在虚拟机上部署。设置完成后会自动重启。
![服务器代理](https://img-blog.csdnimg.cn/img_convert/b3a0ff21f515aee09c0a038e2cc1908c.png)
重启后自动获取到地址了。
![重启完成](https://img-blog.csdnimg.cn/img_convert/1577f0705ad7da7cab93459a89c9a3d5.png)
直接通过这个地址登陆网页控制台。
账号密码默认为:admin/eve
2.4 通过网页登陆控制台进行项目的搭建和设备连接
EVE-NG是通过项目来划分拓扑的,然后在拓扑里面添加node节点设置。
创建项目:
![lab项目](https://img-blog.csdnimg.cn/img_convert/7914c28ac095a64d9923c5aec889da0f.png)
添加设备:
![添加设备](https://img-blog.csdnimg.cn/img_convert/895c37f210c474fc9c3f8deae174d892.png)
选择添加object--添加node节点(设备)
类似于设备模板,这里因为我们还没有将qemu导入到EVE-NG虚拟机,这里都是灰色无法选择,也就无法添加设备。
2.5 qemu镜像
qemu镜像就类似于交换机、路由器的设备镜像,我们需要导入到EVE-NG中,然后模拟器使用这个镜像生成设备供我们连接配置。
EVE-NG支持几种类型的镜像,可以在官方文档中找到,这里以qemu镜像来部署。
![支持的镜像](https://img-blog.csdnimg.cn/img_convert/a29ffc4e28f73b1cf53c461e57b93969.png)
在EVE-NG中文网下载qemu镜像。
![下载镜像](https://img-blog.csdnimg.cn/img_convert/71340e582377f4d87c5afb5b9d3e0e8e.png)
这里最好按照上面的名称创建目录名称,然后下载里面的.qcow2格式镜像。
![alt](https://img-blog.csdnimg.cn/img_convert/3b26a898e9ef1bf529caefc561b34bae.png)
![alt](https://img-blog.csdnimg.cn/img_convert/94d0dca1248f4e48e6bdd649bcbaa292.png)
上传镜像到EVE-NG:
-
Dynamips上传到:/opt/unetlab/addons/dynamips; -
IOL上传到:/opt/unetlab/addons/iol/bin; -
QEMU上传到:/opt/unetlab/addons/qemu -
图标上传到:/opt/unetlab/html/images/icons
通过共享宿主机或者SCP到虚拟机的方式进行文件拷贝。
![上传镜像](https://img-blog.csdnimg.cn/img_convert/80d2fb53375c2890064a6a56b158e035.png)
上传完成后还需求刷新下网页控制台对于上传镜像的权限,执行命令:unl_wrapper -a fixpermissions
。
![添加node](https://img-blog.csdnimg.cn/img_convert/21a6d8142cb1a1956734c0d53a61679f.png)
这里我们发现少了一个CE6800,原因是网页的模板少了一个,我们在刚才下载ce6800里面其实带了一个.yml文件。
我们找到/opt/unetlab/html/templates/intel
目录,这里面还需要将CE6800的yml文件导入进来就可以了。
# 找到刚才下载的yml文件,通过cp命令复制到/opt/unetlab/html/templates/intel模板目录下
root@eve-ng:/opt/unetlab/addons/qemu/huaweice6800-ce6800# cp huaweice6800.yml /opt/unetlab/html/templates/intel
# 再执行下unl_wrapper -a fixpermissions
unl_wrapper -a fixpermissions
![添加模板](https://img-blog.csdnimg.cn/img_convert/b44224719577123a203502b507e31670.png)
添加AR1000设备,修改下给定内存和连接方式。
![添加AR1000](https://img-blog.csdnimg.cn/img_convert/8ed26380dd236c0fcfb6e766967c9fed.png)
2.6 安装EVE-NG-Win-Client-Pack.exe 用于连接宿主机与设备
可以在EVE中文网下载。然后会识别宿主机的CRT、Wireshark、Xshell等。简单说这个就是定义宿主机的CRT、Xshell的目录调用。
![连接](https://img-blog.csdnimg.cn/img_convert/5f974344c448ed844ed169ca41d6c01d.png)
![安装](https://img-blog.csdnimg.cn/img_convert/b06c82db95f8f0a560cd0372dd6b8004.png)
![检测本地的CRT](https://img-blog.csdnimg.cn/img_convert/c1e7a7604f40a1d41693f02c772371ae.png)
如果没有的话可以选择安装,直接下一步next。
如果如果它能够自动识别到本地的CRT工具就最好。
![alt](https://img-blog.csdnimg.cn/img_convert/7f94a29cc4f3fe4c9906e52f6525ebe7.png)
以本地SCRT为例:修改路径,然后双击reg注册表文件。
![alt](https://img-blog.csdnimg.cn/img_convert/ca6dfa70e7bfb0283040cd8e7888d0df.png)
2.7 运行设备并通过CRT连接
![alt](https://img-blog.csdnimg.cn/img_convert/d22eb555bcadb2436481c368b44e3a65.png)
![alt](https://img-blog.csdnimg.cn/img_convert/fe6799ce719074848fe790f17699f5e4.png)
![alt](https://img-blog.csdnimg.cn/img_convert/987f63192b754e3efb79739b70ba1595.png)
总结:今天简单学习了EVE-NG的下载与安装,包括虚拟机部署、镜像下载、网页的登陆使用、镜像文件的上传等等,如果后面有机会可以尝试使用来进行实验配置。
