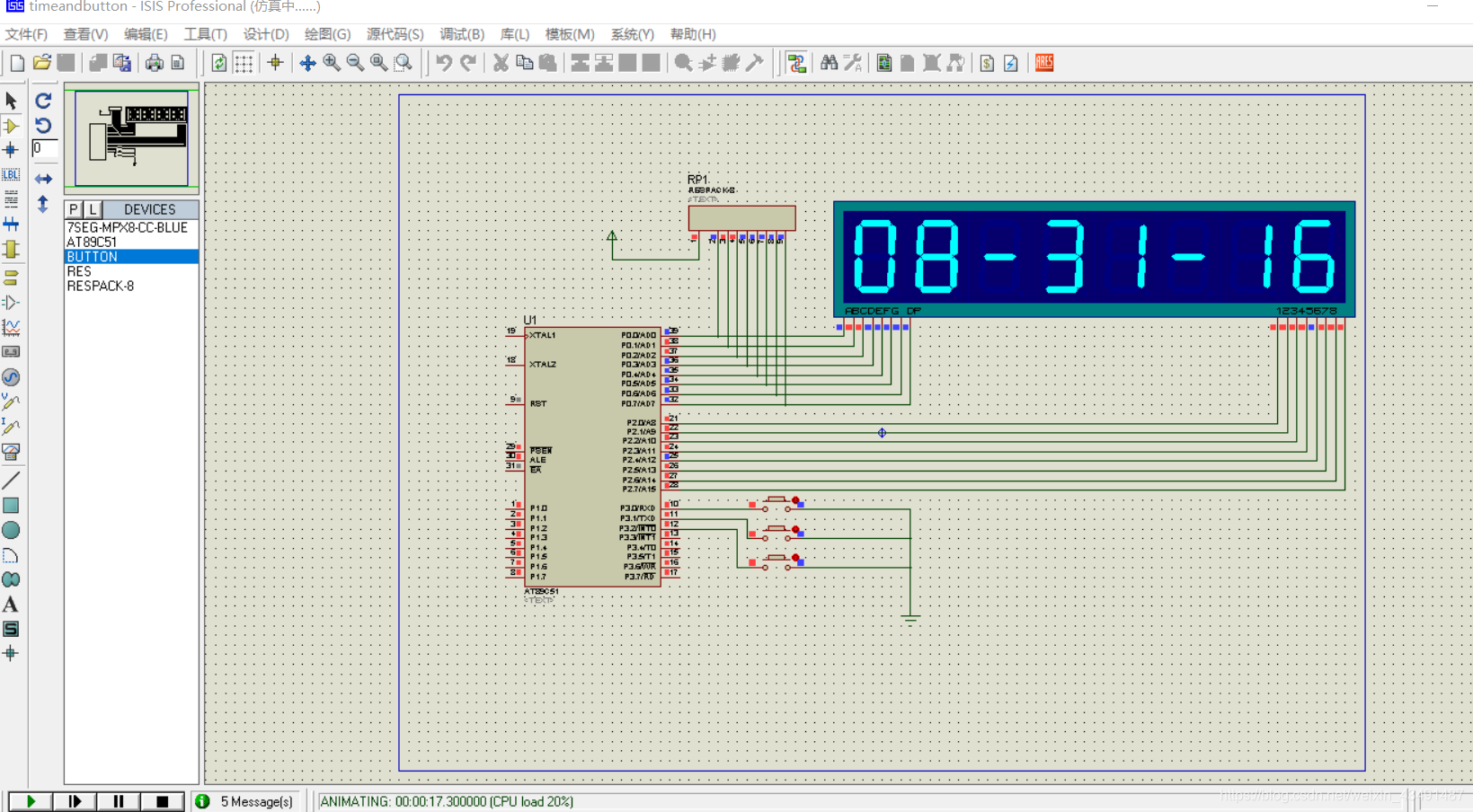

仿真电路图
系统设计

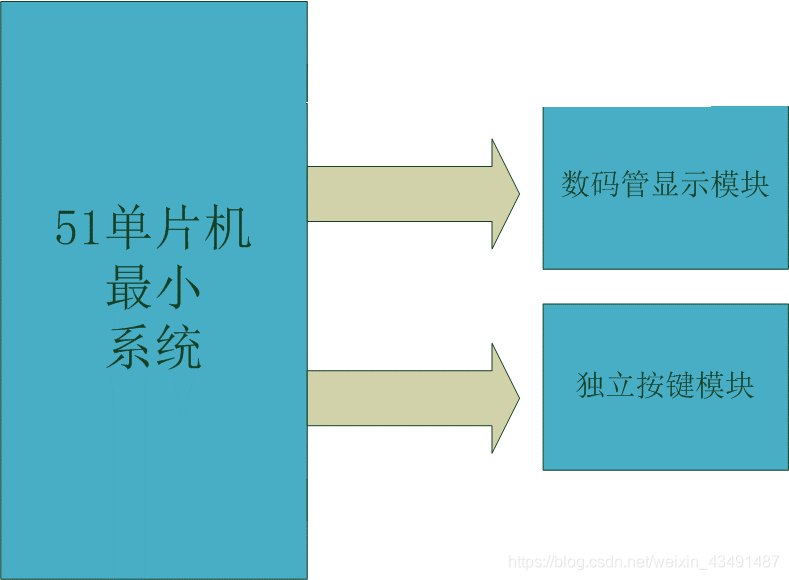

1、方案(系统结构框图、器件选型)
器件选型有:AT89C51模块,八位阳极数码管显示模块,两个独立按键模块,还有P1口作为I/O口需要外加上拉电阻的电阻排,由于仿真的单片机模块内有时钟电路以及复位电路,这里省略了。
2、硬件设计与分析

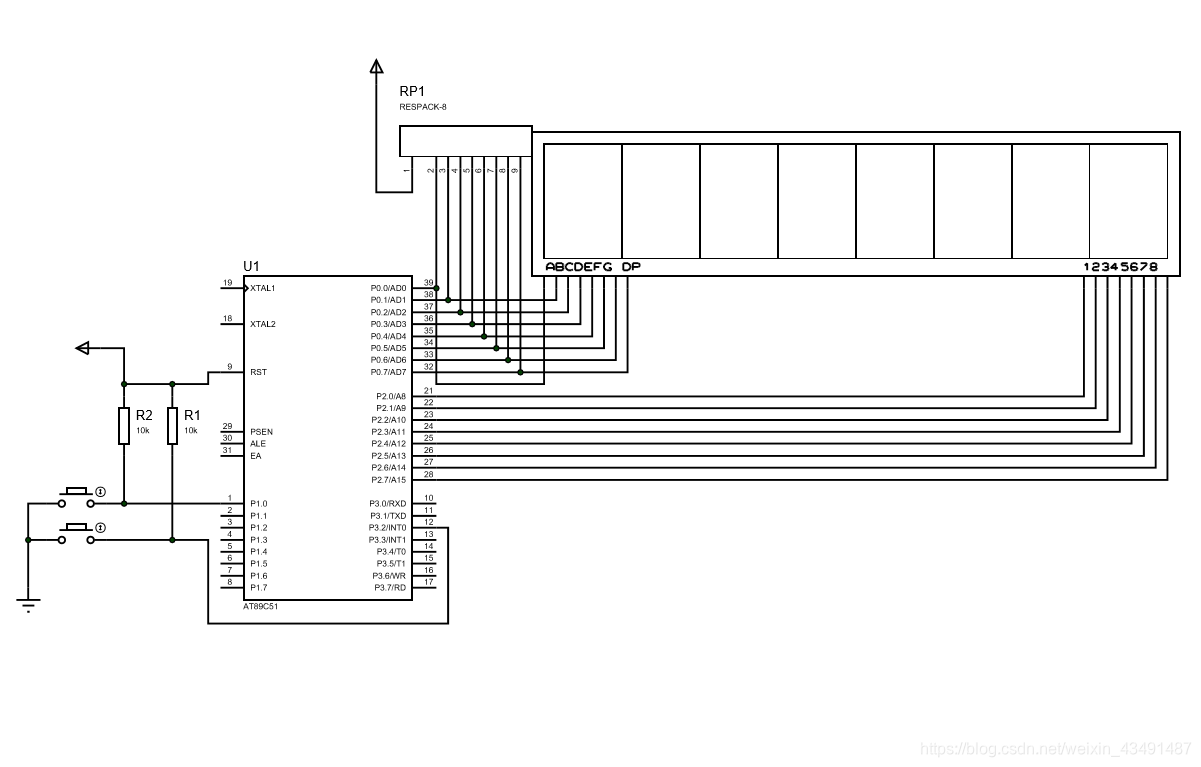

电路原理图如图所示,P0口作为I/O口时需要外加上拉电阻,外接了一个电阻排,P2口接两个锁存器,分别控制数码管的位选和段选,给它的使能端口LE送高电平就开始工作,还要注意数码管采用的是共阴极接法。
这两个锁存器的工作原理是通过单片机控制。
先打开一个锁存器,选择一个位码,然后关闭,再打开另一个锁存器,选择一个要显示的断码, 采用独立按键接口电路控制8位共阴极数码管,采用中断方式K1按下调时,K2按下时调分,数码管初始显示时间为08-30-59.
3、软件设计与分析(流程图、代码)

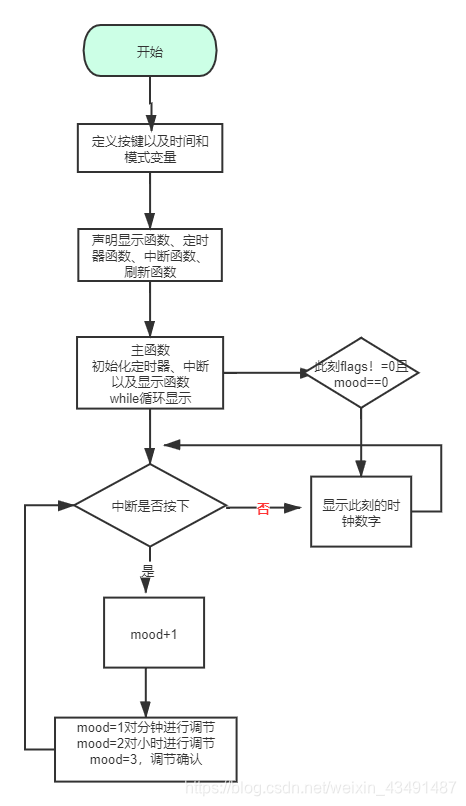

流程图如下:
下面是代码:
#include <reg51.h>
sbit key1 = P1^0;
bit flag1s = 0;
bit KeySta = 1;
unsigned char hour = 8;
unsigned char minute = 31;
unsigned char second = 59;
unsigned char mode = 0;
void FreshTime();
void TimeInit();
void IntInit();
void InitLedBuff();
void keyscan();
unsigned char code LedChar[] = { //共阴数码管显示字符转换表
0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x40,0x00};
unsigned char LedBuff[8] = { //数码管显示缓冲区
0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff};
void main()
{
TimeInit();
IntInit();
InitLedBuff();
while(1)//显示内容处理
{
if(flag1s&&!mode) //时间显示模式
{
flag1s = 0;
FreshTime();
}
else if(mode == 1) //校准分钟
{
LedBuff[0] = 17;
LedBuff[1] = 17;
LedBuff[4] = 17;
LedBuff[5] = 17;//不显示
LedBuff[6] = 17;
LedBuff[7] = 17;
LedBuff[2] = minute/10;
LedBuff[3] = minute%10;
}
else if(mode == 2) //校准小时
{
LedBuff[2] = 17;
LedBuff[3] = 17;
LedBuff[4] = 17;
LedBuff[5] = 17;//不显示
LedBuff[6] = 17;
LedBuff[7] = 17;
LedBuff[0] = hour/10;
LedBuff[1] = hour%10;
}
else if(mode == 3) //校准完成重新显示
{
InitLedBuff();
mode = 0;
}
keyscan();
}
}
