IPv6报文格式

一、IPv6报文格式

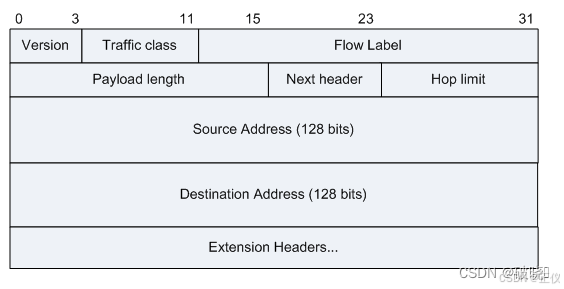

△ IPv6报文头格式

字段	长度	含义
Version	4比特	・4：表示为IPV4； ・6：表示为IPV6。
Traffic class	8比特	流量类别。该字段及其功能类似于IPv4的业务类型字段。该字段以区分业务编码点（DSCP）标记一个IPv6数据包，以此指明数据包应当如何处理。
Flow Label	20比特	流标签。该字段用来标记IP数据包的一个流，当前的标准中没有定义如何管理和处理流标签的细节。
Payload length	16比特	该字段表示有效载荷的长度，有效载荷是指紧跟IPv6基本报头的数据包，包含IPv6扩展报头。
Next header	8比特	下一报头，该字段指明了跟随在IPv6基本报头后的扩展报头的信息类型。
Hop limit	8比特	跳数限制，该字段定义了IPv6数据包所能经过的最大跳数，这个字段和IPv4中的TTL字段非常相似。
Source Address	128比特	该字段表示该报文的源地址。
Destination Address	128比特	该字段表示该报文的目的地址。
Extension Headers	可变	扩展报头。 IPv6取消了IPv4报头中的选项字段，并引入了多种扩展报文头，在提高处理效率的同时还增强了IPv6的灵活性，为IP协议提供了良好的扩展能力。当超过一种扩展报头被用在同一个分组里时，报头必须按照下列顺序出现： ・IPv6基本报头 ・逐跳选项扩展报头 ・目的选项扩展报头 ・路由扩展报头 ・分片扩展报头 ・授权扩展报头 ・封装安全有效载荷扩展报头 ・目的选项扩展报头（指那些将被分组报文的最终目的地处理的选项。） ・上层扩展报头 此外，不是所有的扩展报头都需要被转发路由设备查看和处理的。路由设备转发时根据基本报头中Next Header值来决定是否要处理扩展头。 除了目的选项扩展报头出现两次（一次在路由扩展报头之前，另一次在上层扩展报头之前），其余扩展报头只出现一次。

表1 IP头字段解释

二、IPv6报文示例

• IPv6报文示例1：

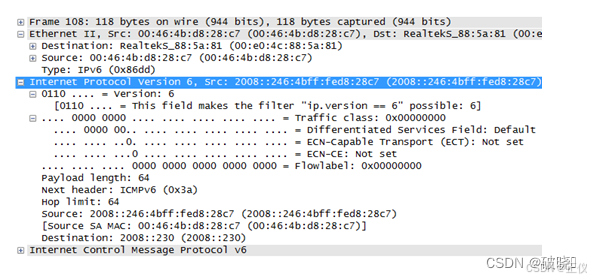

△ IPv6报文示例

• IPv6报文示例2：

Frame 401: 86 bytes on wire (688 bits), 86 bytes captured (688 bits)
on interface 0
Interface id: 0 (\Device\NPF_{69F7154F-F213-4B4C-9DC4-C423DA185F1E})
Encapsulation type: Ethernet (1)
Arrival Time: Mar 17, 2015 14:04:35.310056000
[Time shift for this packet: 0.000000000 seconds]
Epoch Time: 1426572275.310056000 seconds
[Time delta from previous captured frame: 0.000002000 seconds]
[Time delta from previous displayed frame: 0.000002000 seconds]
[Time since reference or first frame: 23.762389000 seconds]
Frame Number: 401
Frame Length: 86 bytes (688 bits)
Capture Length: 86 bytes (688 bits)
[Frame is marked: False]
[Frame is ignored: False]
[Protocols in frame: eth:ethertype:ipv6:ipv6.nxt:ipv6.hop_opt:icmpv6]
[Coloring Rule Name: ICMP]
[Coloring Rule String: icmp || icmpv6] Ethernet II, Src: 00:23:e9:87:d4:01 (00:23:e9:87:d4:01), Dst: IPv6mcast_01
(33:33:00:00:00:01)
Destination: IPv6mcast_01 (33:33:00:00:00:01)
Address: IPv6mcast_01 (33:33:00:00:00:01)
… …1. … … … … = LG bit: Locally administered address (this is NOT the factory default)
… …1 … … … … = IG bit: Group address (multicast/broadcast)
Source: 00:23:e9:87:d4:01 (00:23:e9:87:d4:01)
Address: 00:23:e9:87:d4:01 (00:23:e9:87:d4:01)
… …0. … … … … = LG bit: Globally unique address (factory default)
… …0 … … … … = IG bit: Individual address (unicast)
Type: IPv6 (0x86dd) Internet Protocol Version 6, Src: 2073:7472:696e:6706:c0a8:ca02:0:586
(2073:7472:696e:6706:c0a8:ca02:0:586), Dst: ff02::1 (ff02::1)
0110 … = Version: 6
[0110 … = This field makes the filter “ip.version == 6” possible: 6]
… 0000 0000 … … … … … = Traffic class: 0x00000000
… 0000 00… … … … … … = Differentiated Services Field: Default (0x00000000)
… … …0. … … … … … = ECN-Capable Transport (ECT): Not set
… … …0 … … … … … = ECN-CE: Not set
… … … 0000 0000 0000 0000 0000 = Flowlabel: 0x00000000
Payload length: 32
Next header: IPv6 hop-by-hop option (0)
Hop limit: 1
Source: 2073:7472:696e:6706:c0a8:ca02:0:586 (2073:7472:696e:6706:c0a8:ca02:0:586)
Destination: ff02::1 (ff02::1)
[Source GeoIP: Unknown]
[Destination GeoIP: Unknown]
Hop-by-Hop Option
Next header: ICMPv6 (58)
Length: 0 (8 bytes)
IPv6 Option (Router Alert)
Type: Router Alert (5)
Length: 2
Router Alert: MLD (0)
IPv6 Option (Pad1)
Type: Pad1 (0)
Pad1
IPv6 Option (Pad1)
Type: Pad1 (0)
Pad1 Internet Control Message Protocol v6
Type: Multicast Listener Query (130)
Code: 0
Checksum: 0x8535 [correct]
Maximum Response Delay [ms]: 1000
Reserved: 0000
Multicast Address: :: ( :: )
