第3章 IPv6的报文格式

由于IPv4中的包头功能字段过多，路由器查找选路的时候需要读取每一个字段，但往往很多字段都是空的，这样会导致转发效率低下。所以在IPv6中把报文的报头分为基本头和扩展头2部分，基本头中只包含基本的必要属性如源IP和目的IP等，扩展功能用扩展头添加在基本头的后面。

3.1 IPv6基础报头

不同于IPv4报头的可变长20〜60Byte， IPv6基本头是定长40 Byte，其中包含8 个字段，相比IPv4报头，减掉了 6 个字段，新增加1个字段。如图 3‑1 IPv6基础结构所示。

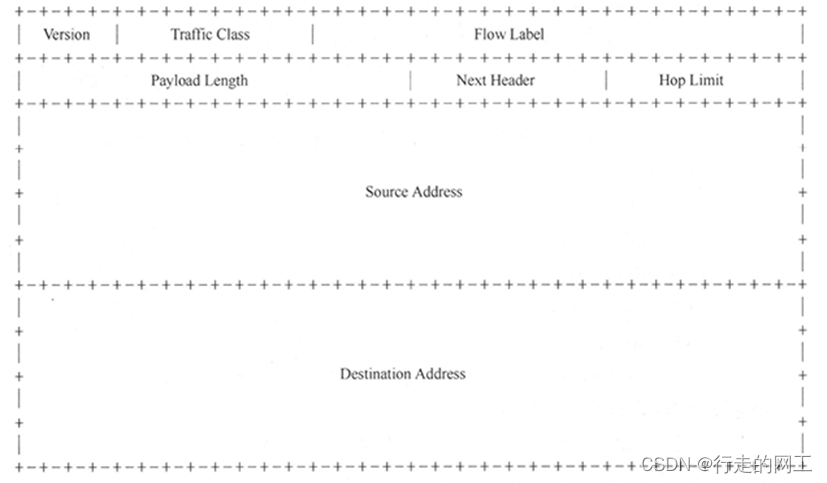

图 3‑1 IPv6基础结构

• Version： 4 bit，指定 IPv6，数值=6。
• Traffic Class： 8 bit，流量类别字段的功能跟IPv4中的TOS字段类似，用来区分不同类型或优先级的IPv6数据包，该字段根据RFC2647中定义的差分服务技术，使用了 6 bit作为 DSCP，可以表示的DSCP值的范围为0〜63。关于DSCP的更多内容可参阅本书QoS章节。
• Flow Label： 20bit，用作标识同一个数据流，此字段为IPv6新增字段。由于可以标记一个流中的所有数据包，所以路由器可以利用该字段来辨别一个流，而不用处理流中每个数据包头，提高了处理效率。目前该字段的使用还在试用阶段。
• Payload Length： 16bit，数据包的有效载荷，指报头后的数据内容长度，单位是Byte，最大数值为65535，指 IPv6基本头后面的长度，包含扩展头部分。该字段和IPv4报文头部中的总长度字段不同点在于，IPv4报头中总长度字段是指报头和数据两部分的长度， 而 IPv6的有效载荷字段只是指数据部分的长度，不包括IPv6基本报头。
• Next Header： 8bit，指明跟在基本头后面是哪种扩展头或者上层协议中的协议类型。 如果只有基本报头而无扩展报头，那么该字段的值指示的是数据部分所承载的协议类型，这一点类似于IPv4报头中的协议字段，而且与IPv4的协议字段使用相同的协议值，比如 UDP为 6， TCP为 17。如表 3‑1 Next Head值列出了常用的上层协议及对应的Next Header值。

Next Header值	对应的扩展头或高层协议类型
0	逐跳选项扩展头
6	TCP
17	UDP
43	路由选择扩展头
44	分段扩展头
50	ESP扩展头
51	AH扩展头
58	ICMPv6
60	目的选项扩展头
89	OSPFv3
….	….

• Hop Limit： 8bit，功能类似于IPv4中的TTL字段，最大值为255，报文每经过一
