OSPF

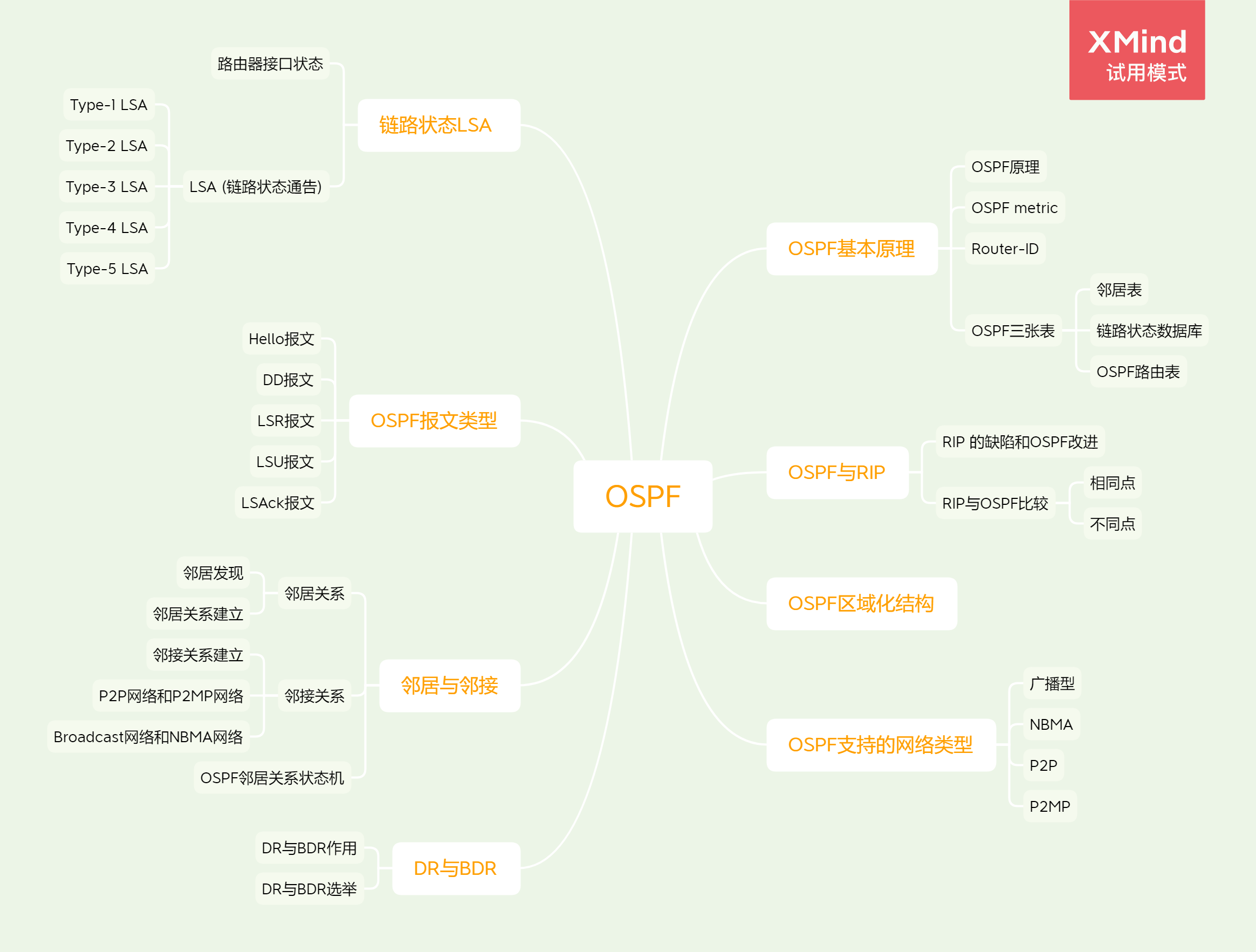

思维导图：

1. ospf基本原理

1.1 OSPF原理

原理：OSPF要求每台运行OSPF的路由器都了解整个网络的链路状态信息，这样才能计算出到达目的地的最优路径。OSPF的收敛过程由链路状态公告LSA（Link State Advertisement）泛洪开始，LSA中包含了路由器已知的接口IP地址、掩码、开销和网络类型等信息。收到LSA的路由器都可以根据LSA提供的信息建立自己的链路状态数据库LSDB（Link State Database），并在LSDB的基础上使用SPF算法进行运算，建立起到达每个网络的最短路径树。最后，通过最短路径树得出到达目的网络的最优路由，并将其加入到IP路由表中。

什么叫链路(LINK) =路由器接口

什么叫状态(State) =描述接口以及其与邻居路由器之间的关系

OSPF是一种基于链路状态的路由协议，它从设计上就保证了无路由环路。OSPF支持区域的划分，区域内部的路由器使用SPF最短路径算法保证了区域内部的无环路。OSPF还利用区域间的连接规则保证了区域之间无路由环路。
OSPF支持触发更新，能够快速检测并通告自治系统内的拓扑变化。
OSPF可以解决网络扩容带来的问题。当网络上路由器越来越多，路由信息流量急剧增长的时候，OSPF可以将每个自治系统划分为多个区域，并限制每个区域的范围。OSPF这种分区域的特点，使得OSPF特别适用于大中型网络。OSPF可以提供认证功能。OSPF路由器之间的报文可以配置成必须经过认证才能进行交换。

1.2 OSPF metric

OSPF使用开销cost作为路由的度量值
在每一个运行OSPF的接口上，都维护着一个接口COST，接口COST=100M/接口带宽，其中100M为OSPF的参考带宽。
一条路由的COST由该路由从来路由的起源一路过来的所有入接口cost值的总和

1.3 Router-ID

用于在一个OSPF域中唯一地标识一台路由器
OSPF Router-ID的设定可以通过手工配置的方式，或者通过自动选取的方式。 自动选取的机制是：若有loopback口，则选最大的loopback口IP地址，若无则选活跃的物理接口中IP地址最大的作为RouterID（Router-ID不具有抢占性）

1.4 OSPF三张表

邻居表（neighbor table）：
OSPF用邻居机制来发现和维持路由的存在，邻居表存储了双向通信的邻居关系OSPF路由器列表的信息。
拓扑数据库（link-state database）：
OSPF用LSA（link state Advertisement 链路状态通告）来描述网络拓扑信息，然后OSPF路由器用拓扑数据库来存储网络的这些LSA。
OSPF路由表（routing table）：
对链路状态数据库进行SPF（Dijkstra）计算，而得出的OSPF路由表。

2. RIP与OSPF

2.1 RIP 的缺陷和OSPF改进

RIP特性	带来的问题	优化或解决的方式
逐跳收敛	收敛慢，故障恢复时间长	“收到更新->计算路由->发送更新” 改为“收到更新->发送更新->计算路由”
传闻路由更新机制	缺少对全局网络拓扑的了解	路由器基于拓扑信息，独立计算路由
最多有效跳数为15	环形组网中，使远端路由不可达	不限定跳数
以“跳数”为度量	存在选择次优路径的风险	将链路带宽作为选路参考值

2.2 RIP与OSPF比较

2.2.1 相同点

OSPF有两个版本ospf-1（还未正式发布就夭折）和ospf-2，RIP也是有两个版本RIP-1和RIP-2；
OSPF-2与RIP-2一样是一种无类路由协议，支持VLSM、CIDR等特性；
OSPF-2与RIP-2一样都支持认证功能；
RIP封装在UDP报文中，OSPF封装在IP报文中，UDP和IP都是一种无连接、不可靠的通信方式；
RIP和OSPF协议报文的安全传输都是靠协议本身；

2.2.2 不同点☆☆☆

OSPF是基于链路状态（Link-State）的路由协议，而RIP是基于距离矢量路与协议（二者的根本性差别）；
RIP是一种“传话”的方式来传递路由有关的路由信息，OSPF是以一种“宣告”的方式，OSPF的收敛时间明显小于RIP；
RIP是一种“嘈杂”的路由协议，路由收敛后仍然周期性地持续地存在大量的RIP协议报文流量；OSPF是一种“安静”的路由协议，路由收敛后，OSPF网络中只存在一小部分OSPF报文；
RIP协议是以UDP作为其传输层协议的，RIP是封装在UDP报文中，端口号是520；OSPF没有传输层协议，OSPF是直接封装在IP报文中的；
RIP报文有两种：请求报文和响应报文；OSPF有五种：hello报文、数据库描述报文（DD）、链路状态请求报文（LSR）、链路状态更新报文（LSU）和链路状态确认报文（LSAck）；
RIP以“跳数”来作为路由开销的定义，OSPF理论上可以采取任何参量作文开销定义，最常见的就是采用链路带宽来定义路由开销；
OSPF具有区域化结构，RIP没有；
OSPF网路中路由器有角色之分，不同路由器有着不同的功能和作用，RIP没有角色之分；
OSPF每台路由器都有独一无二的路由器身份号（Router-ID），在RIP网络中是没有Router-ID的；
