1. 关于swarm

1）集群概念

Swarm这个项目名称特别贴切。在Wiki的解释中，Swarm behavior是指动物的群集行为。比如我们常见的蜂群，鱼群，秋天往南飞的雁群都可以称作Swarm behavior
在这里插入图片描述
Swarm项目正是这样，通过把多个Docker Engine聚集在一起，形成一个大的docker-engine，对外提供容器的集群服务。同时这个集群对外提供Swarm API，用户可以像使用Docker Engine一样使用Docker集群

2）swarm集群的特点

对外以Docker API接口呈现，这样带来的好处是，如果现有系统使用Docker Engine，则可以平滑将Docker Engine切到Swarm上，无需改动现有系统。
Swarm对用户来说，之前使用Docker的经验可以继承过来。非常容易上手，学习成本和二次开发成本都比较低。同时Swarm本身专注于Docker集群管理，非常轻量，占用资源也非常少。 *“Batteries included but swappable”，简单说，就是插件化机制，Swarm中的各个模块都抽象出了API，可以根据自己一些特点进行定制实现。
Swarm自身对Docker命令参数支持的比较完善，Swarm目前与Docker是同步发布的。Docker的新功能，都会第一时间在Swarm中体现。

Swarm是一套较为简单的工具，用以管理Docker集群，使得Docker集群暴露给用户时相当于一个虚拟的整体。Swarm使用标准的Docker API接口作为其前端访问入口，换言之，各种形式的Docker Client(dockerclient in go, docker_py, docker等)均可以直接与Swarm通信，Swarm几乎全部用Go语言来完成开发

3）swarm集群的相关概念

swarm：集群的管理和编排是使用嵌入到 docker 引擎的 SwarmKit，可以在 docker 初始化时启动 swarm 模式或者加入已存在的 swarm
node：一个节点(node)是已加入到 swarm 的 Docker 引擎的实例当部署应用到集群，你将会提交服务定义到管理节点，接着 Manager管理节点调度任务到 worker 节点，manager 节点还执行维护集群的状态的编排和群集管理功能，worker 节点接收并执行来自manager 节点的任务。通常，manager 节点也可以是 worker 节点，worker 节点会报告当前状态给 manager 节点
service：服务是要在 worker 节点上要执行任务的定义，它在worker节点上执行，当你创建服务的时，你需要指定容器镜像
task：任务是在 docekr 容器中执行的命令，Manager 节点根据指定数量的任务副本分配任务给 worker 节点

4）docker swarm命令

docker swarm：集群管理，子命令有 init, join, leave, update。（docker swarm –help 查看帮助）
docker service：服务创建，子命令有 create, inspect, update, remove, tasks。（docker service–help 查看帮助）
docker node：节点管理，子命令有 accept, promote, demote, inspect, update, tasks, ls, rm。（docker node –help 查看帮助）

2. swarm集群的实现过程

1）集群准备工作

实验准备

三台已经安装docker的主机

host1 192.168.20.111
host2 192.168.20.112
host3 192.168.20.113

修改host文件

三台都修改
vim /etc/hosts
192.168.20.111 swarm01
192.168.20.112 swarm02
192.168.20.113 swarm03

关闭防火墙

三台都操作
 systemctl stop firewalld
 systemctl disable firewalld

调整selinux状态

三台都操作
vim /etc/selinux/config
  SELINUX=disabled

修改docker监听端口

Swarm是通过监听2375端口进行通信的，所以在使用Swarm进行集群管理之前，需要设置一下2375端口的监听。所有主机节点docker开启2375监听

三台都操作
vim /usr/lib/systemd/system/docker.service
  ExecStart=/usr/bin/dockerd -H tcp://0.0.0.0:2375 -H unix:///var/run/docker.sock
ExecStart这一行改成如上的样子

systemctl daemon-reload
systemctl restart docker

重启虚拟机

reboot

2）集群创建

swarm镜像下载

三台都执行
[root@swarm01 ~]# systemctl start docker
[root@swarm01 ~]# docker pull swarm
Using default tag: latest
latest: Pulling from library/swarm
d85c18077b82: Pull complete
1e6bb16f8cb1: Pull complete
85bac13497d7: Pull complete
Digest: sha256:21ba7705cd79ead9495d5bea3b14a98e70b1e8ec97c35b095e6f8562a3f547ff
Status: Downloaded newer image for swarm:latest
[root@swarm01 ~]# docker images
REPOSITORY          TAG                 IMAGE ID            CREATED             SIZE
centos              latest              49f7960eb7e4        12 months ago       200MB
swarm               latest              ff454b4a0e84        12 months ago       12.7MB

初始化swarm（在swarm01上初始化，默认01就是主）

[root@swarm01 ~]# docker swarm init --advertise-addr 192.168.20.111
Swarm initialized: current node (e77sjyk08w0xu5m4mzy3xicvn) is now a manager.

To add a worker to this swarm, run the following command:

    docker swarm join \
    --token SWMTKN-1-47d0p9cg2nxzl94m1coy2jpgdarrfne03zrkcglek1iiw0c4ba-dcchaf3pnvkiyvyf7f03oj704 \
    192.168.20.111:2377

To add a manager to this swarm, run 'docker swarm join-token manager' and follow the instructions.

上边说了，如果想要加入这个节点所在集群，可以执行上述命令，如果想以管理节点身份加入，可以执行
docker swarm join-token manager，然后会提示命令，复制粘贴即可

02和03加入集群

   docker swarm join \
    --token SWMTKN-1-47d0p9cg2nxzl94m1coy2jpgdarrfne03zrkcglek1iiw0c4ba-dcchaf3pnvkiyvyf7f03oj704 \
    192.168.20.111:2377

swarm01查看集群节点

[root@swarm01 ~]# docker node ls
ID                            HOSTNAME            STATUS              AVAILABILITY        MANAGER STATUS
a70qjvr9cgt04g1shge0hd8st     swarm03             Ready               Active
e77sjyk08w0xu5m4mzy3xicvn *   swarm01             Ready               Active              Leader
odwl7akqixlumw42m0vfe89ni     swarm02             Ready               Active

如果想让某个节点上线或者下线，也可以操作（管理节点上敲）
[root@swarm01 ~]# docker node update --availability drain swarm03
swarm03
[root@swarm01 ~]# docker node ls
ID                            HOSTNAME            STATUS              AVAILABILITY        MANAGER STATUS
a70qjvr9cgt04g1shge0hd8st     swarm03             Ready               Drain
e77sjyk08w0xu5m4mzy3xicvn *   swarm01             Ready               Active              Leader
odwl7akqixlumw42m0vfe89ni     swarm02             Ready               Active
[root@swarm01 ~]# docker node update --availability active swarm03
swarm03
[root@swarm01 ~]# docker node ls
ID                            HOSTNAME            STATUS              AVAILABILITY        MANAGER STATUS
a70qjvr9cgt04g1shge0hd8st     swarm03             Ready               Active
e77sjyk08w0xu5m4mzy3xicvn *   swarm01             Ready               Active              Leader
odwl7akqixlumw42m0vfe89ni     swarm02             Ready               Active

如果想离开集群： docker swarm leave -f
如果想把某个节点提升为manager： docker node  promote swarm02

到这里，集群初步搭建完成，接下来来进行集群的应用

查看网络模式

[root@swarm01 ~]# docker network ls
NETWORK ID          NAME                DRIVER              SCOPE
51855774c4c8        bridge              bridge              local
314fee32e64e        docker_gwbridge     bridge              local
1bf48cef4eca        host                host                local
lfnnu7swvljb        ingress             overlay             swarm
ad48f481958e        none                null                local
可以看出，创建集群后，自动创建了overlay网络用于swarm集群通信

下载集群可视化的镜像并运行容器

在swarm01上操作
docker search visualizer
docker pull dockersamples/visualizer
docker images  下载完之后查看，发现三台主机都有visualizer这个镜像，id都相同

docker run -itd -p 8888:8080 -e HOST=192.168.20.111 -e PORT=8080 -v /var/run/docker.sock:/var/run/docker.sock --name visualizer dockersamples/visualizer

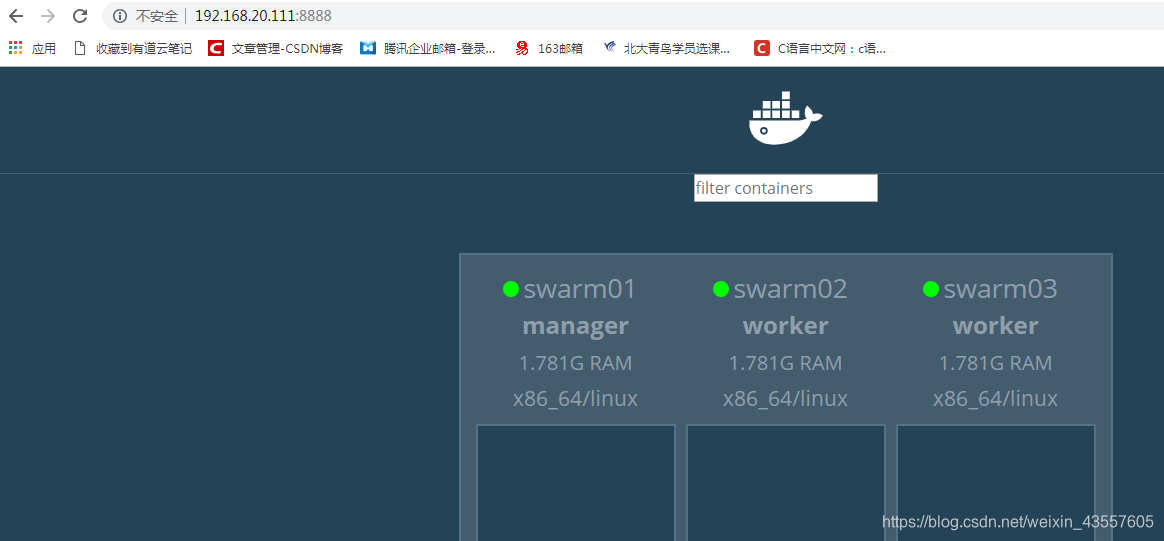

容器运行起来之后，可以去浏览器访问swarm01的8888端口，查看集群的图形化界面，如下

在这里插入图片描述
下面，我们在swarm01上用swarm创建集群用的容器

  192  docker service create  -d --replicas 1 --name web01 -p 8000:80 httpd
  194  docker service create  -d --replicas 3 --name web02 -p 8000:80 httpd

--replicas表示容器的个数

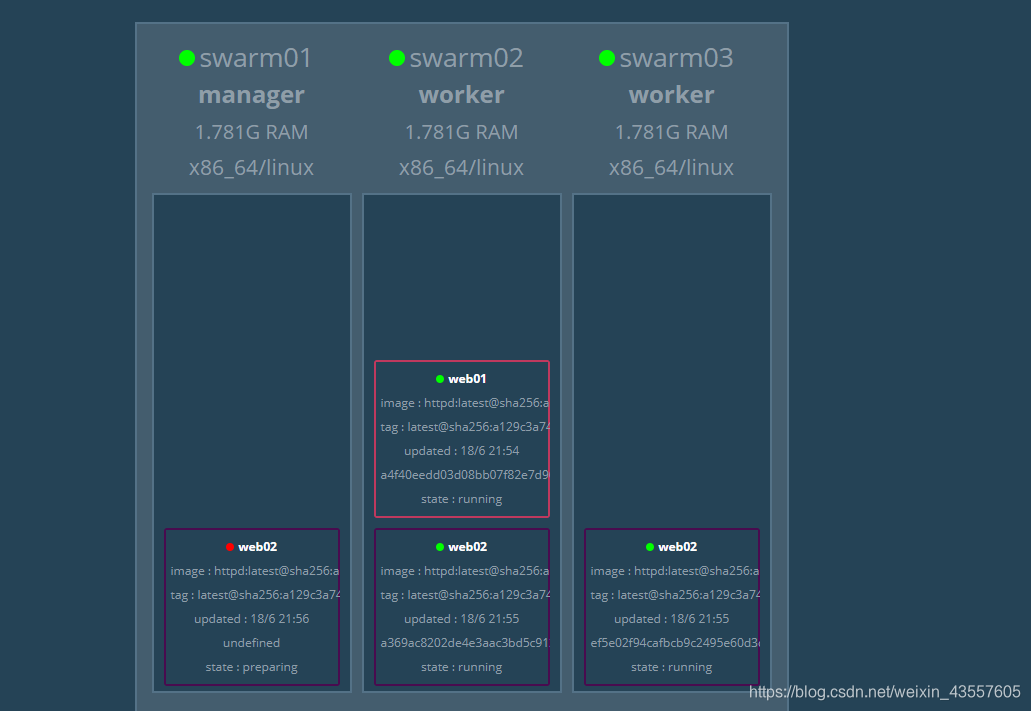

效果图如下 如果容器的小圆点是红色的，不要着急，等一等就好了
另外，刚开始的时候，由于容器还不太稳定，所以在主机上docker ps的时候可能看不到
刚创建的容器，等一等就好了

在这里插入图片描述

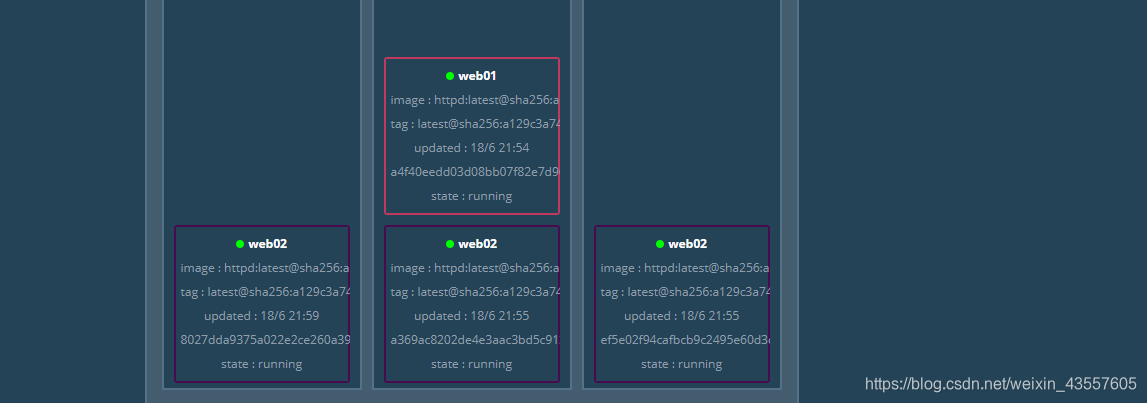

过一会再看，已经好了，如下图

如果觉得容器不想要了，可以去每个主机上进行删除

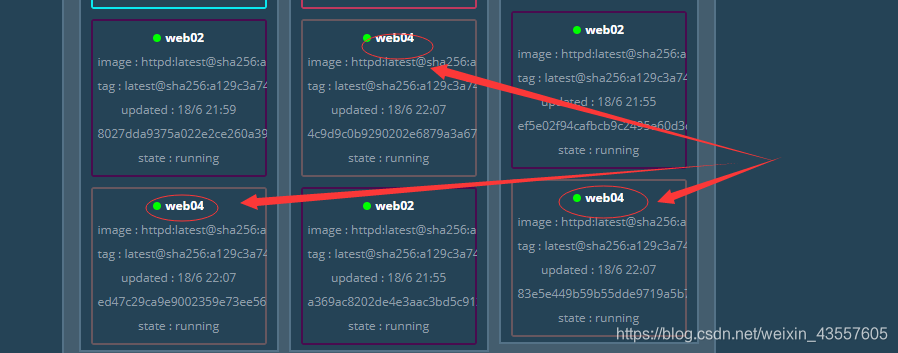

原则上来说，如果集群有n个节点，–replicas的数量不能大于n，也可以使用mode创建与n相等数量的容器，如下操作:

[root@swarm01 ~]# docker service create -d --mode global --name web04 -p 8005:80 httpd
67tx5tyw2fz7948mtoh1rtpkk

在这里插入图片描述

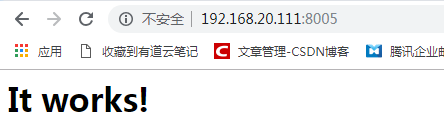

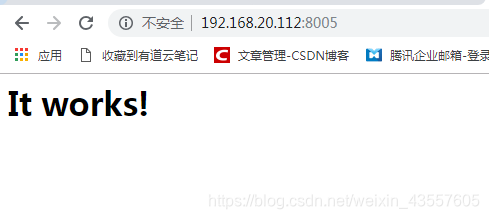

而且这些容器都是可以访问的，以web04为例，结果如下：
在这里插入图片描述

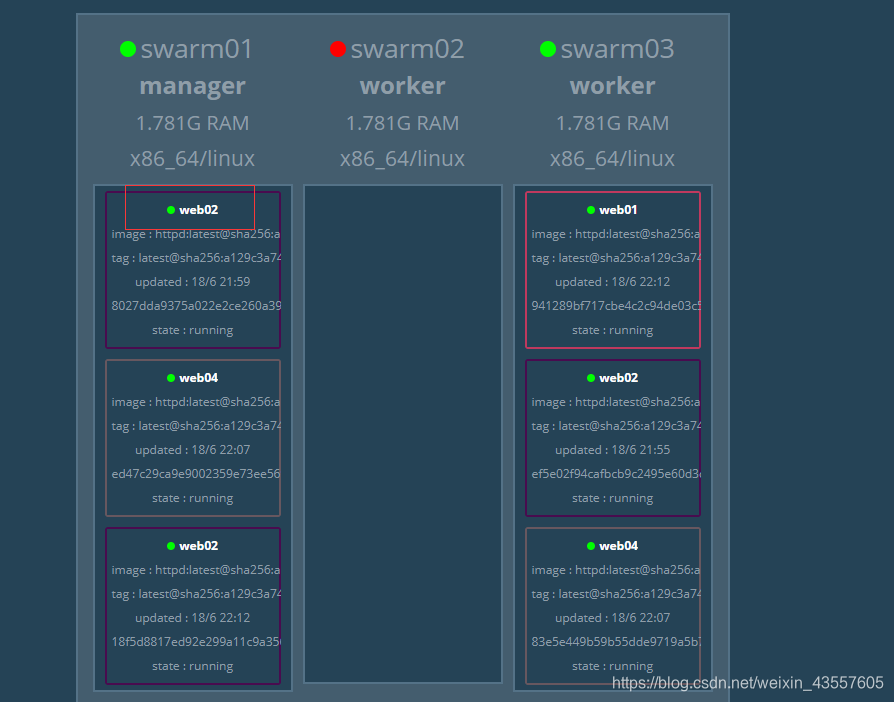

我们可以看到，在每个主机上，都有很多容器运行，这个时候有一个疑问：如果主机2宕机，那么它上边的容器是否会消失，下边我们停掉主机2的docker，来看一下结果

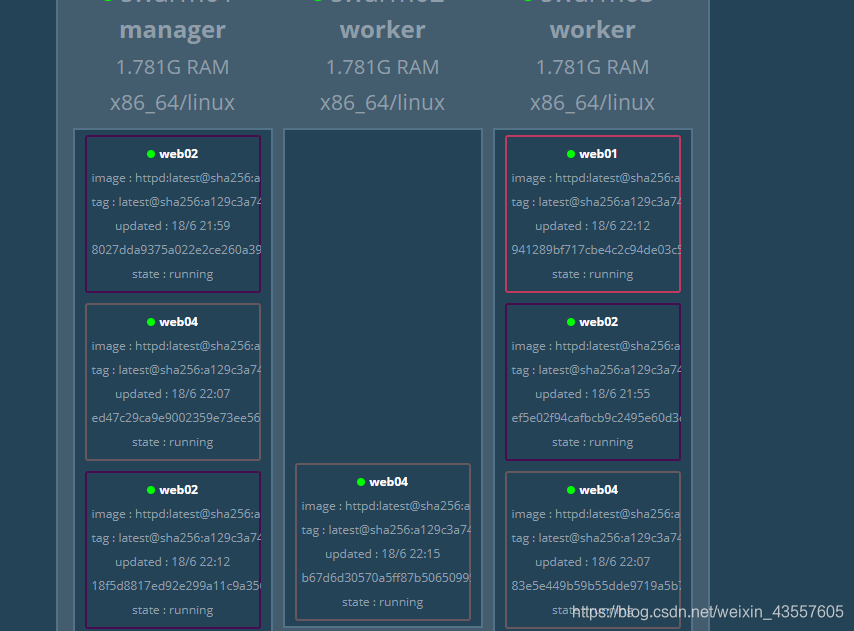

由上图，可以看出，如果是replicas的形式创建的，会被转移到其他主机，如果是mode的方式创建的，则不会被转移，我们现在把主机2的docker再次启动起来，看一下变化

在这里插入图片描述

可以看到mode方式创建的容器再次恢复，而通过replicas方式创建的容器转移走了之后就没有再回来

如果相对swarm集群的某个容器进行操作，如下操作即可

[root@swarm03 ~]# docker ps
CONTAINER ID        IMAGE               COMMAND              CREATED             STATUS              PORTS               NAMES
941289bf717c        httpd:latest        "httpd-foreground"   4 minutes ago       Up 4 minutes        80/tcp              web01.1.y73yw98ddlqderpsc5hqpfcfu
83e5e449b59b        httpd:latest        "httpd-foreground"   9 minutes ago       Up 9 minutes        80/tcp              web04.a70qjvr9cgt04g1shge0hd8st.aat085ibidjo80h6xcqcbyma3
ef5e02f94caf        httpd:latest        "httpd-foreground"   21 minutes ago      Up 21 minutes       80/tcp              web02.3.bfzcvu69u4kj0h11ktnlmoxx3
[root@swarm03 ~]# docker exec -it web01.1.y73yw98ddlqderpsc5hqpfcfu /bin/bash
root@941289bf717c:/usr/local/apache2# ls
bin  build  cgi-bin  conf  error  htdocs  icons  include  logs	modules
root@941289bf717c:/usr/local/apache2#
