【NR 技术】天线端口、物理天线、天线阵子概念区别与联系

概述

经常在NR或者LTE的协议中听到端口（port）、天线（antenna）、天线阵子几个概念，这几个概念经常容易混淆，今天来尝试讲讲他们之间的区别和联系。

天线端口

1、首先天线端口是一个逻辑上的概念，和物理上的天线不是一回事，我们经常听到天线端口的编号可以很大，实际上可以理解为一组有特定资源的RE，用于发送某种特定的信号。
比如说LTE的CRS，最大定义了4个端口，每个端口都有自己特定的RE位置，终端根据这个RE位置，以及从PBCH获得的端口数目，就可以根据CRS的各个端口的RE位置，进而去进行信道估计等处理。
再比如NR和LTE的CSI-RS，每个端口port都有自己的RE位置或者码分位置，根据这些参数，就可以知道这个端口上所发送的信号，进而进行信道估计，得到这个端口的信道信息。
其他的DMRS端口等类似，一般都有自己的RE位置，进而区分各个定义的端口。

物理天线

2、物理天线一般是指RRU或者AAU上的有滤波器和功放等的物理通道，即通常我们所说的这个设备几T几R的天线数。
这个与天线端口的差别在与它是一个物理实体，每个物理天线都会有对应的功率放大器、滤波器等实体器件，与天线端口的逻辑概念不同，物理天线是一个物理上的实际概念。

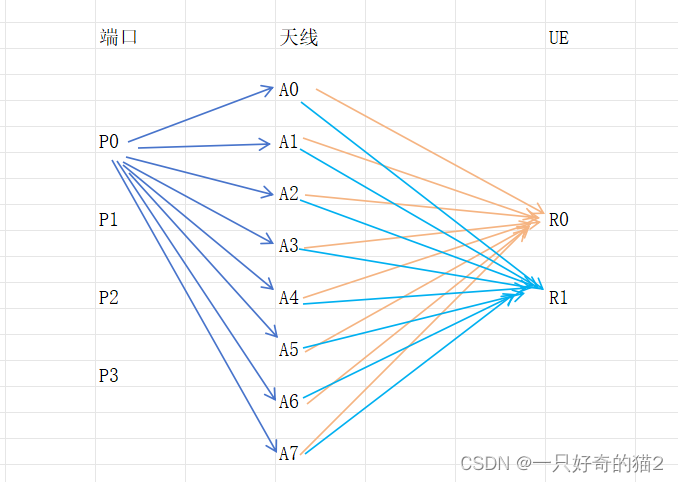

下图是一个端口到天线映射的示意图，对于端口P0，可以根据需要映射到所有的8根天线上，具体映射加权方式可以根据波束成形需要处理，每个Port都可以有类似P0的处理，比如说P1，P2，P3都可以加权映射到8个物理天线上，终端通过P0，P1，P2，P3的逻辑位置，到特定RE上去接收P0，P1，P2，P3的信号，进而得到4个端口上的信道情况。

天线阵子

3、天线阵子是一个更加靠近射频端的概念，一个物理天线（通道）可以驱动（连接）多个阵子，具体与使用的方式有关，天线阵子一般不包含功率器件，阵子间的间距与器件的频率相关，阵子的排列与波束形成的方向图密切相关。
